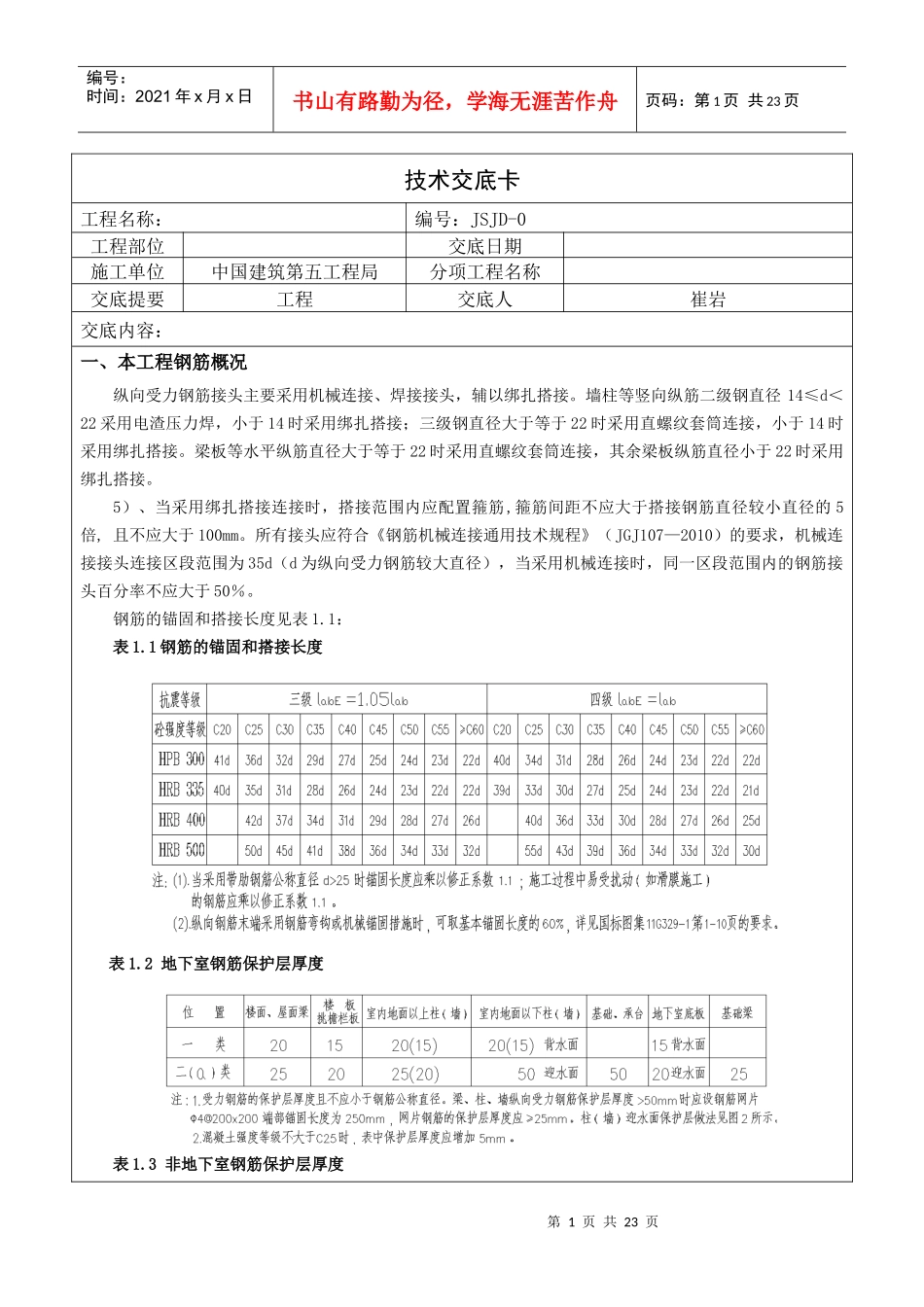

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页技术交底卡工程名称：编号：JSJD-0工程部位交底日期施工单位中国建筑第五工程局分项工程名称交底提要工程交底人崔岩交底内容：一、本工程钢筋概况纵向受力钢筋接头主要采用机械连接、焊接接头，辅以绑扎搭接。墙柱等竖向纵筋二级钢直径14≤d＜22采用电渣压力焊，小于14时采用绑扎搭接；三级钢直径大于等于22时采用直螺纹套筒连接，小于14时采用绑扎搭接。梁板等水平纵筋直径大于等于22时采用直螺纹套筒连接，其余梁板纵筋直径小于22时采用绑扎搭接。5）、当采用绑扎搭接连接时，搭接范围内应配置箍筋,箍筋间距不应大于搭接钢筋直径较小直径的5倍,且不应大于100mm。所有接头应符合《钢筋机械连接通用技术规程》（JGJ107—2010）的要求，机械连接接头连接区段范围为35d（d为纵向受力钢筋较大直径），当采用机械连接时，同一区段范围内的钢筋接头百分率不应大于50％。钢筋的锚固和搭接长度见表1.1：表1.1钢筋的锚固和搭接长度表1.2地下室钢筋保护层厚度表1.3非地下室钢筋保护层厚度第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页二、钢筋原材质量控制进场钢筋质量检验进场钢筋须具有出厂合格证明或试验报告单，钢筋表面或每捆（盘）钢筋均须有标志。钢筋进入加工或施工现场时须按炉罐（批）号及直径分批检验，检验内容包括查对标志、外观检查，并按现行国家有关标准的规定抽取试样做力学性能试验，合格的钢筋方能使用。在钢筋的加工过程中如发现钢筋脆断、焊接性能不良或机械性能显著不正常时，须立即停止使用，并须进行化学成分分析，确认合格后才能继续使用。具体钢筋送检规定按下表3.1执行：表3.1钢筋检测项目及数量一览表序号试件名称必试项目检验批划分取样数量取样方法1热轧带肋钢筋、热轧光圆钢筋拉伸、弯曲一批/厂家、炉号、规格（≤60T）5根500㎜拉伸二根300㎜弯曲任取一批取两根去除端头500㎜取450㎜两根，350两根2热轧圆盘条拉伸、弯曲一批/厂家、炉号、规格（≤60T）5根500㎜拉伸二根300㎜弯曲任取一批取两根去除端头500㎜取450㎜一根，350㎜两根3机械连接工艺检验接头拉伸母材抗拉同批原材、同型式≤500个六根接头三根母材三根套筒外每端留250㎜母材500㎜4钢筋焊接接头拉伸同批原材、规格≤300个接头三根单面焊10d、双面焊5d，接头两边各留第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页250㎜。注:钢筋直径≥28mm时，取样长度另按相关规定执行。三、钢筋施工工艺钢筋加工1）、基本资料表3.1钢筋保护层厚度及做法一览表序号项目名称垫块类型保护层厚度（mm）1基础承台混凝土垫块50mm×50mm@1000mm梅花形布置底筋50，面筋402地下室外墙塑料卡@1500mm梅花形布置外侧50，内侧203剪力墙塑料卡@1500mm梅花形布置204一般板混凝土垫块30mm×30mm@1200mm梅花形布置205梁塑料卡(纵向)@1500mm混凝土垫块（底筋）,30mm×30mm256柱塑料卡(纵向)1500mm257楼梯混凝土垫块1200mm20注：在钢筋交汇密集处，最外层纵筋应满足保护层厚度；受力主筋的保护层厚度同时不得小于其直径；禁止使用大理石垫块。钢筋的下料直筋下料长度=构件长度-保护层厚度（+接头搭接长度）。弯起筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度（+接头搭接长度）箍筋下料长度=箍筋周长+箍筋调整值。其中：钢筋弯钩增加长度：半圆弯钩增加长度6.25d，直弯钩3.5d，斜弯钩4.9d（弯心直径为2.5d，平直部分为3d）。表3.2钢筋弯曲调整值钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d0.5d0.85d2d2.5d表3.3箍筋调整值第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页箍筋量度方法箍筋直径（mm）4～56810～12量外包尺寸40506070量内皮尺寸80100120150～1704）、钢筋的调直与除锈钢筋加工前，先对由于潮湿或雨水引起的钢筋锈蚀进行除锈：HPB300级钢筋采用冷拉进行除锈，HRB400级和HRB500级钢筋采用钢丝刷进行手工除锈。锈蚀程度超过国家相关规定的钢筋做降级使用或...
