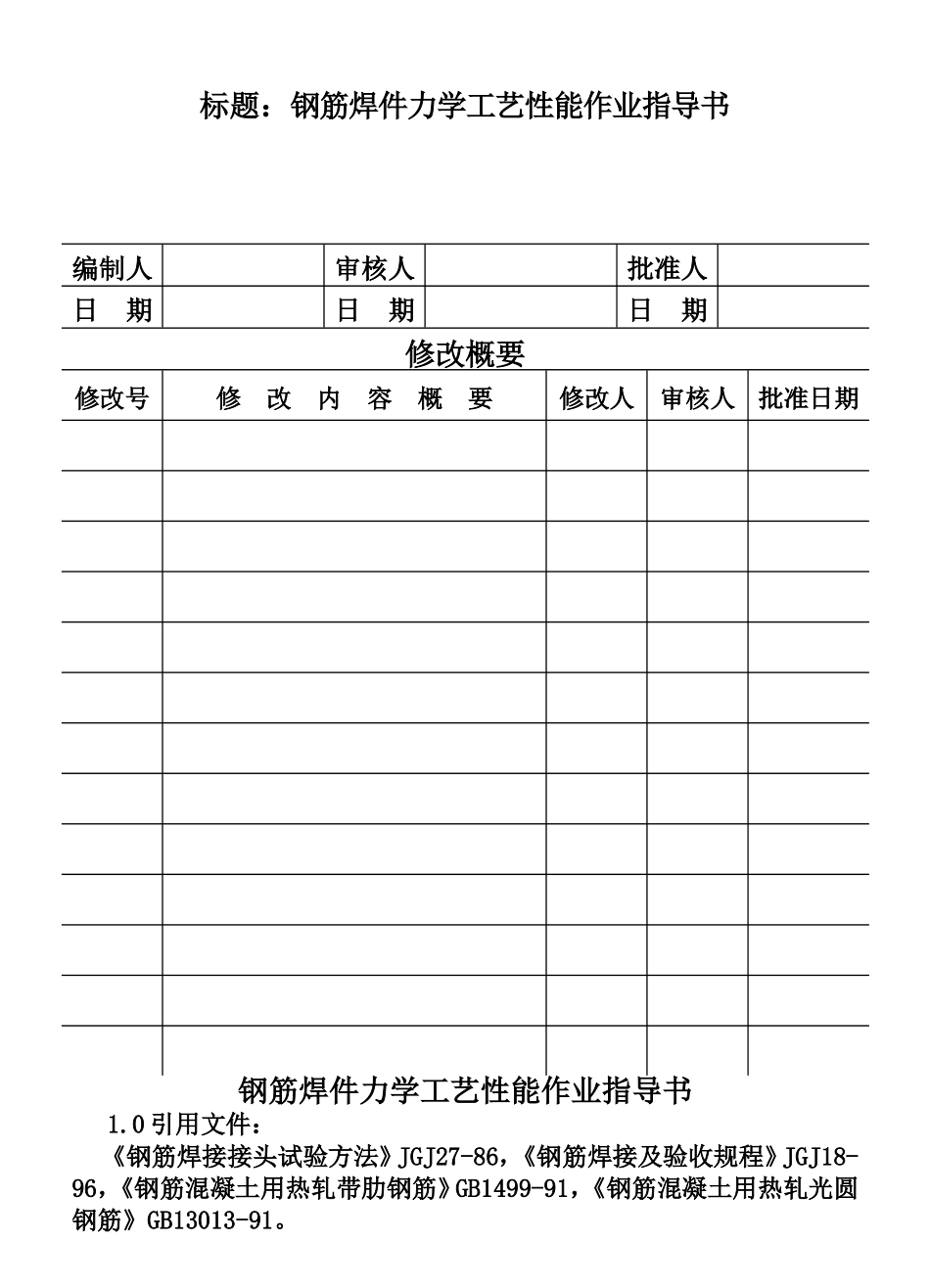

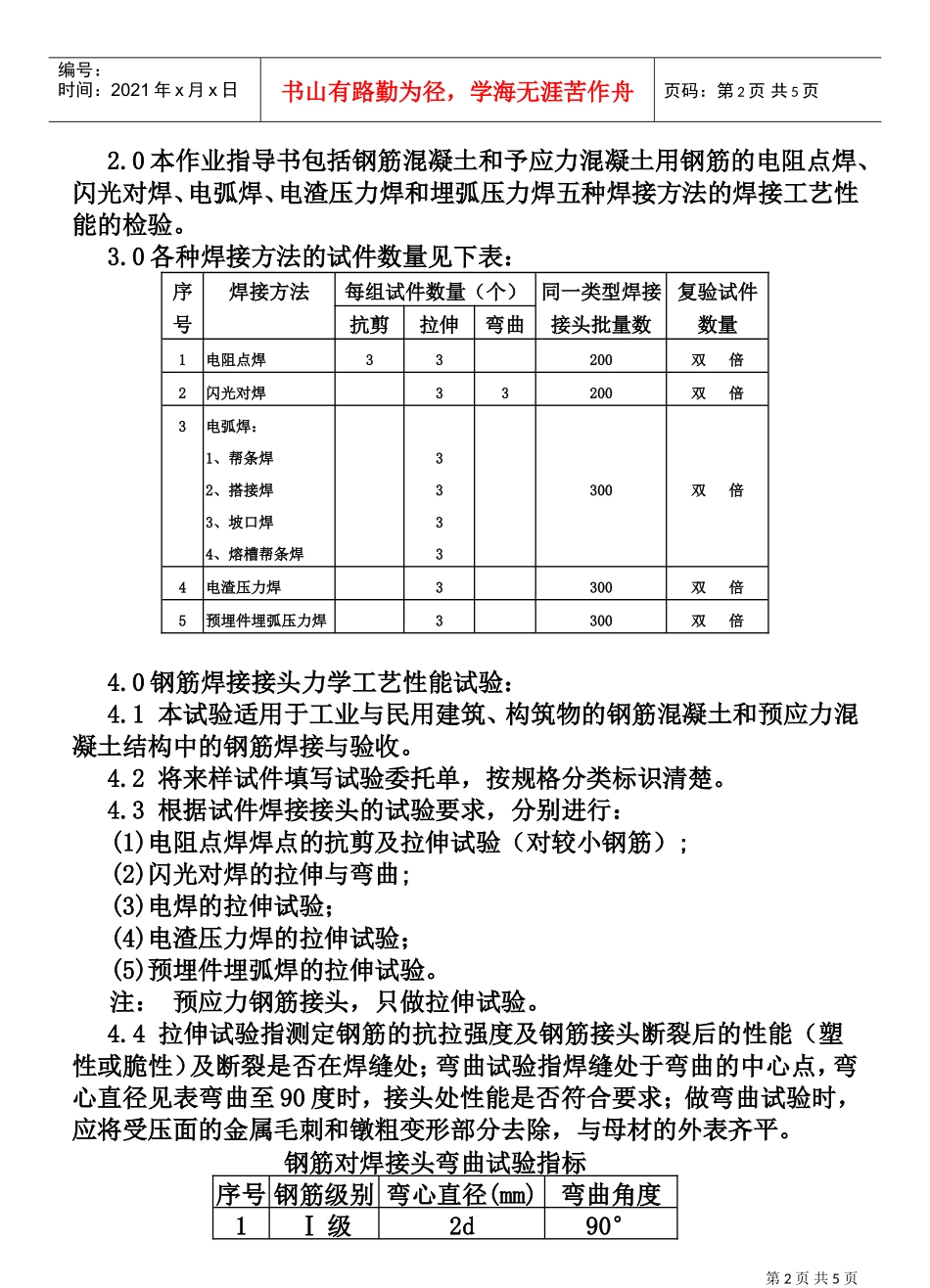

标题：钢筋焊件力学工艺性能作业指导书编制人审核人批准人日期日期日期修改概要修改号修改内容概要修改人审核人批准日期钢筋焊件力学工艺性能作业指导书1.0引用文件：《钢筋焊接接头试验方法》JGJ27-86，《钢筋焊接及验收规程》JGJ18-96，《钢筋混凝土用热轧带肋钢筋》GB1499-91，《钢筋混凝土用热轧光圆钢筋》GB13013-91。第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页2.0本作业指导书包括钢筋混凝土和予应力混凝土用钢筋的电阻点焊、闪光对焊、电弧焊、电渣压力焊和埋弧压力焊五种焊接方法的焊接工艺性能的检验。3.0各种焊接方法的试件数量见下表：序焊接方法每组试件数量（个）同一类型焊接复验试件号抗剪拉伸弯曲接头批量数数量1电阻点焊33200双倍2闪光对焊33200双倍3电弧焊：1、帮条焊2、搭接焊3、坡口焊4、熔槽帮条焊3333300双倍4电渣压力焊3300双倍5预埋件埋弧压力焊3300双倍4.0钢筋焊接接头力学工艺性能试验：4.1本试验适用于工业与民用建筑、构筑物的钢筋混凝土和预应力混凝土结构中的钢筋焊接与验收。4.2将来样试件填写试验委托单，按规格分类标识清楚。4.3根据试件焊接接头的试验要求，分别进行：(1)电阻点焊焊点的抗剪及拉伸试验（对较小钢筋）;(2)闪光对焊的拉伸与弯曲;(3)电焊的拉伸试验；(4)电渣压力焊的拉伸试验；(5)预埋件埋弧焊的拉伸试验。注：预应力钢筋接头，只做拉伸试验。4.4拉伸试验指测定钢筋的抗拉强度及钢筋接头断裂后的性能（塑性或脆性）及断裂是否在焊缝处；弯曲试验指焊缝处于弯曲的中心点，弯心直径见表弯曲至90度时，接头处性能是否符合要求；做弯曲试验时，应将受压面的金属毛刺和镦粗变形部分去除，与母材的外表齐平。钢筋对焊接头弯曲试验指标序号钢筋级别弯心直径(mm)弯曲角度1Ⅰ级2d90°第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页23Ⅱ级Ⅲ级4d5d90°90°注：1、d为钢筋直径；2、直径大于25mm的钢筋对焊接头作弯曲试验时，弯心直径应增加一个d。5.0试验设备：5.1万能材料试验机示值误差在±1％，使用时试件预期破坏，荷载应达刻度盘20~80％的量程内。5.2弯曲试验可在万能材料试验机或其它弯曲机上进行，并配上相应的弯心直径。6.0试验步骤：拉伸试验→测量试件截面尺寸→试样夹紧在试验机上→均匀加荷直至拉断→读取记录荷载值及描述断裂状态→计算弯曲试验→试件制备→根据试件直径选取合适冷弯冲头，调整间距→试件放置冷弯座上→均匀加压→记录试件冷弯后的状态→评定→审核→发报告。7.0计算：钢筋焊接接头拉伸试验，测定其抗拉强度，即试样拉断时所对应的最大应力。其计算式为：pσ=Fo试中：p—试样拉断时的最大荷载（KN）；Fo—试样公称横载面积（mm)。7.1焊点的抗剪试验，由试验机直接读出荷载（N）即是。8.0试验结果评定：8.0.1闪光对焊接头：a、拉伸试验：1）三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度。2）至少有两个试件断于焊缝之外，并呈塑性断裂。当检验结果有一个试件的抗拉强度低于规定指标，或有两个试件在焊缝或热影响区发生脆性断裂时，应取双倍数量的试件进行复验；复验结果，若仍有一个试件的抗拉强度低于规定指标，或有三个试件呈脆性断裂，则该接头即为不合格格品。模拟试件有结果不符合要求时，复验结果，若仍有一个试件的抗拉强度低于规定指标，或有三个试件呈脆性断裂，则该批接头即为不合格品。模拟试件的检验结果不符合要求时，复验从成品中切取试件，数量的第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页要求与初试时相同。预应力钢筋与螺丝端杆对焊接头只作拉伸试验，但要求全部试件断于焊缝之外，并呈塑性断裂。b、弯曲试验:弯曲至90°时，接头外侧不得出现宽度大于0.15mm横向裂纹，弯曲试验结果如有两个试件未达到以上要求，应取双倍数量的试件进行复验，复验结果若有三个试件不符合要求，该批接头即为不合格品8.1钢筋电弧焊接接头：1）三个试件的抗拉强度均不得低于该级钢筋的规定抗拉强度值。2）至少有两个试件呈塑性断裂。当检验结果有一个试件抗拉强度低于规定...
