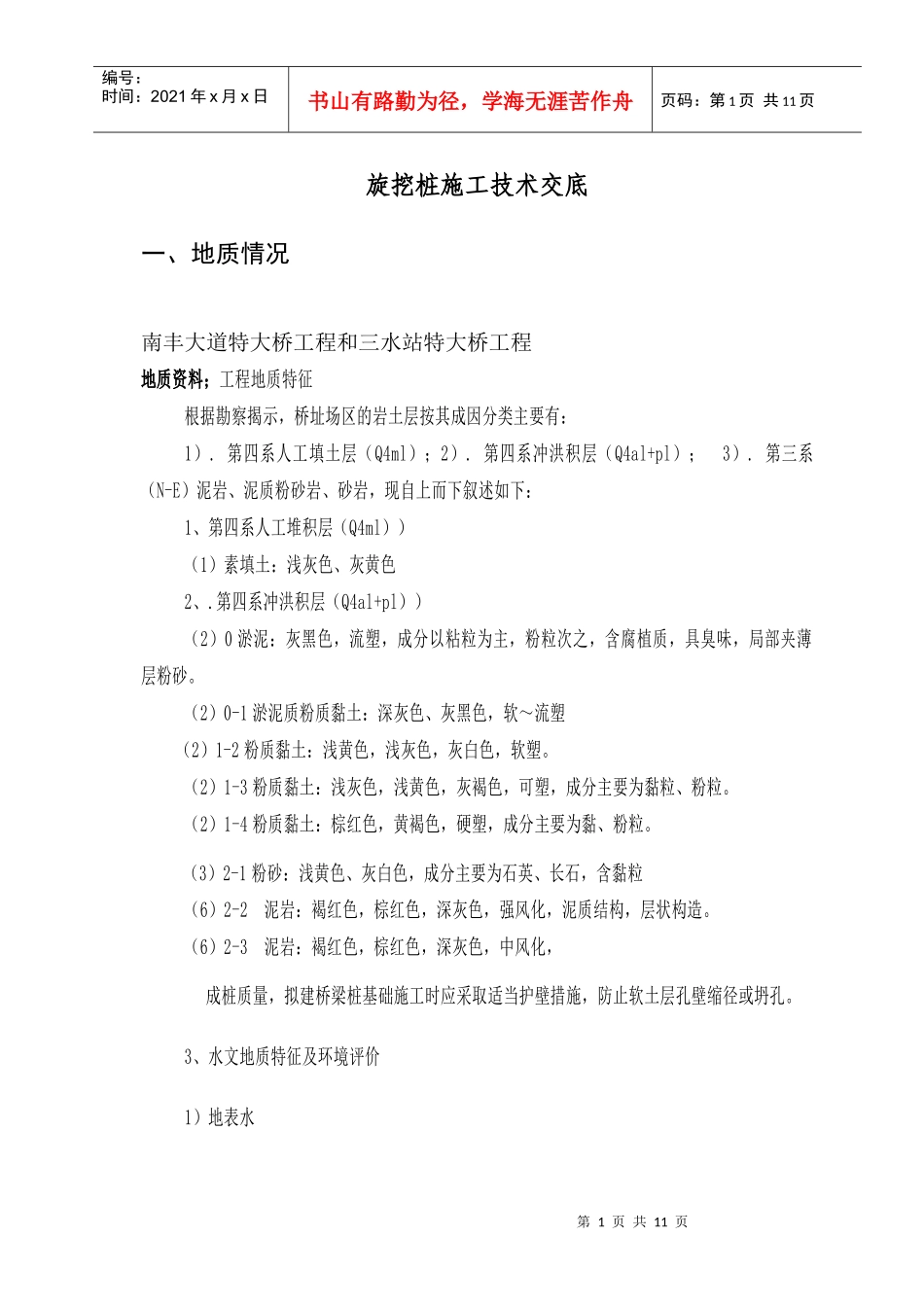

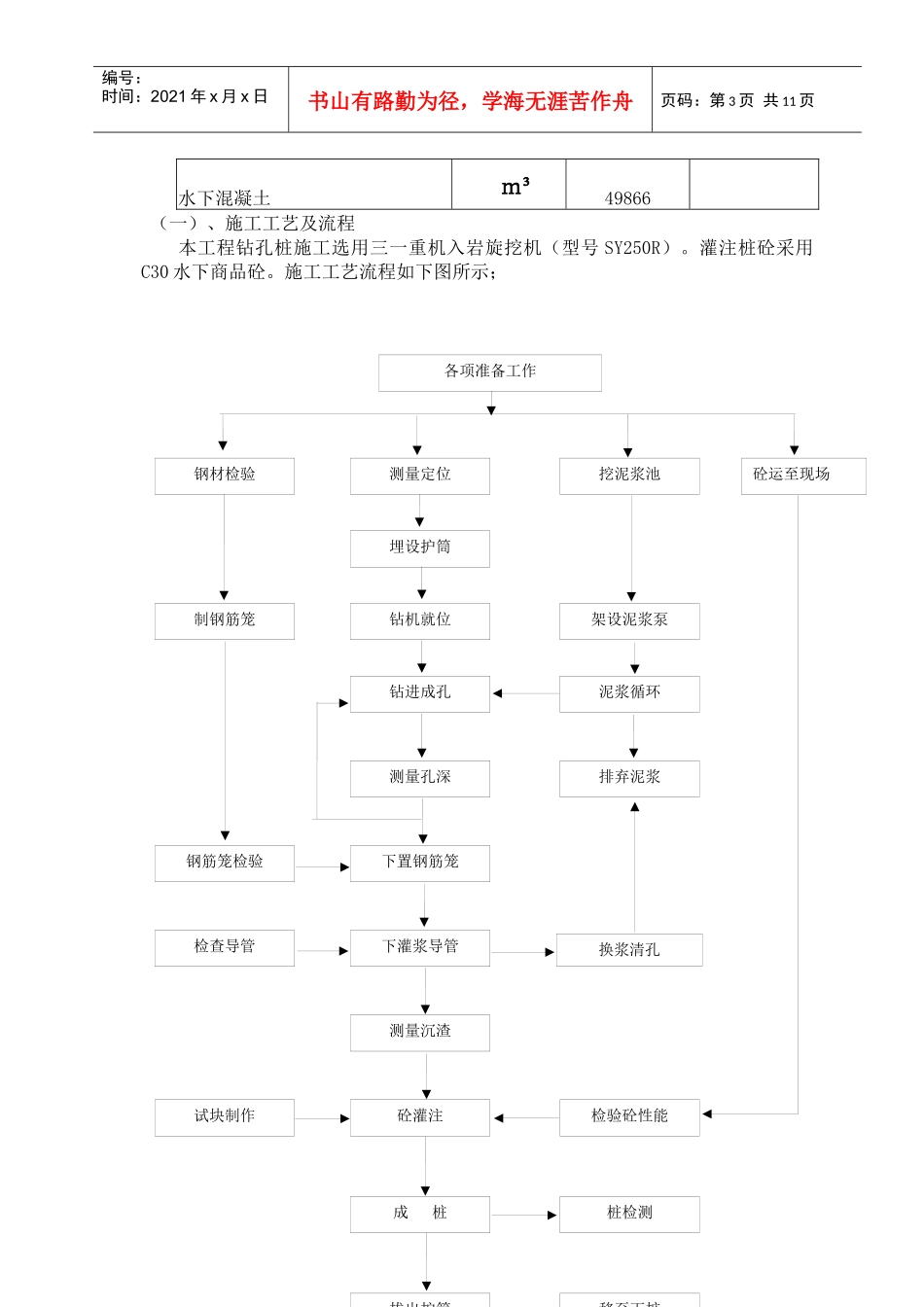

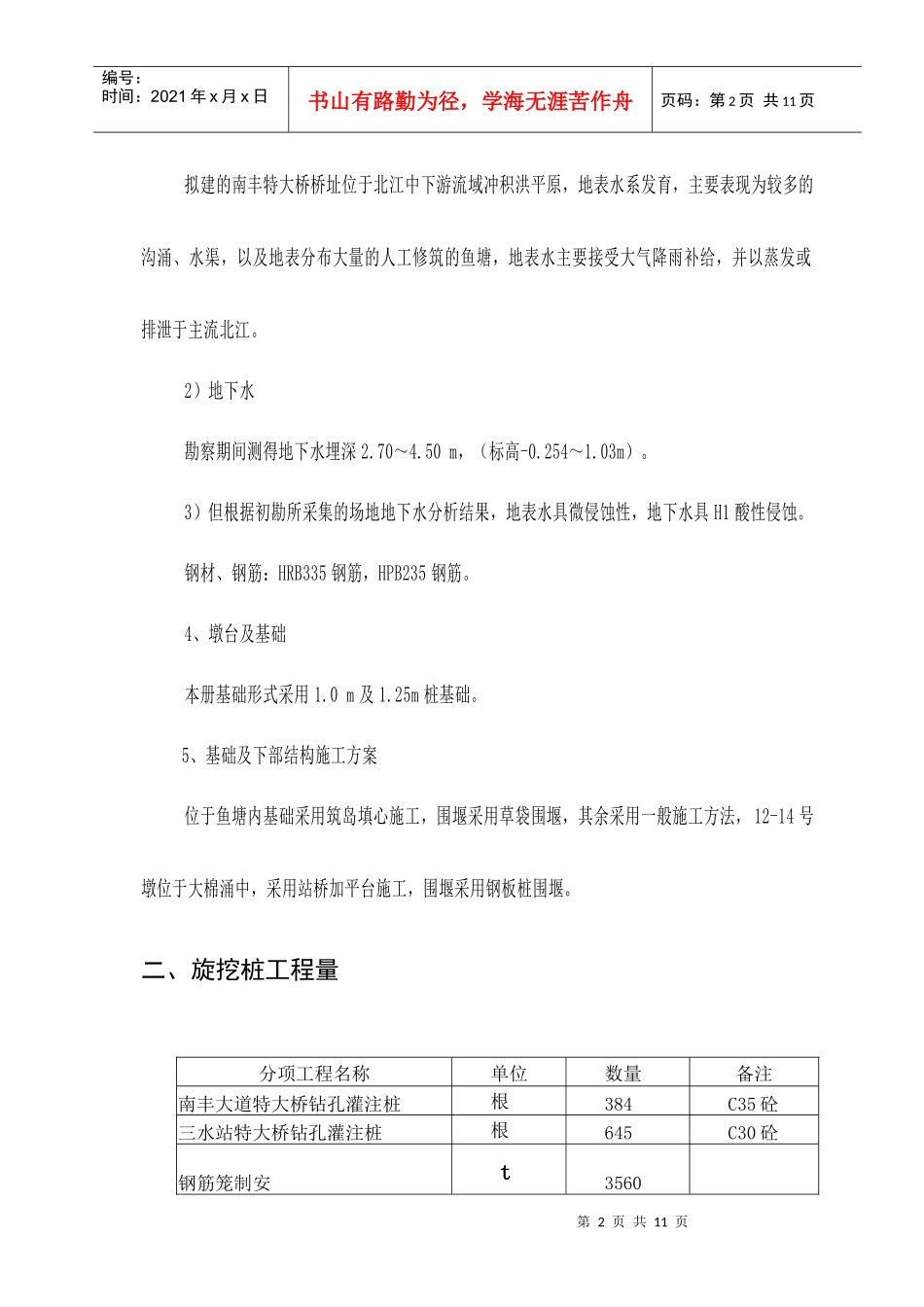

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页旋挖桩施工技术交底一、地质情况南丰大道特大桥工程和三水站特大桥工程地质资料；工程地质特征根据勘察揭示，桥址场区的岩土层按其成因分类主要有：1）.第四系人工填土层（Q4ml）；2）.第四系冲洪积层（Q4al+pl）；3）.第三系（N-E）泥岩、泥质粉砂岩、砂岩，现自上而下叙述如下：1、第四系人工堆积层（Q4ml））（1）素填土：浅灰色、灰黄色2、.第四系冲洪积层（Q4al+pl））（2）0淤泥：灰黑色，流塑，成分以粘粒为主，粉粒次之，含腐植质，具臭味，局部夹薄层粉砂。（2）0-1淤泥质粉质黏土：深灰色、灰黑色，软～流塑（2）1-2粉质黏土：浅黄色，浅灰色，灰白色，软塑。（2）1-3粉质黏土：浅灰色，浅黄色，灰褐色，可塑，成分主要为黏粒、粉粒。（2）1-4粉质黏土：棕红色，黄褐色，硬塑，成分主要为黏、粉粒。（3）2-1粉砂：浅黄色、灰白色，成分主要为石英、长石，含黏粒（6）2-2泥岩：褐红色，棕红色，深灰色，强风化，泥质结构，层状构造。（6）2-3泥岩：褐红色，棕红色，深灰色，中风化，成桩质量，拟建桥梁桩基础施工时应采取适当护壁措施，防止软土层孔壁缩径或坍孔。3、水文地质特征及环境评价1）地表水第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页拟建的南丰特大桥桥址位于北江中下游流域冲积洪平原，地表水系发育，主要表现为较多的沟涌、水渠，以及地表分布大量的人工修筑的鱼塘，地表水主要接受大气降雨补给，并以蒸发或排泄于主流北江。2）地下水勘察期间测得地下水埋深2.70～4.50m，（标高-0.254～1.03m）。3）但根据初勘所采集的场地地下水分析结果，地表水具微侵蚀性，地下水具H1酸性侵蚀。钢材、钢筋：HRB335钢筋，HPB235钢筋。4、墩台及基础本册基础形式采用1.0m及1.25m桩基础。5、基础及下部结构施工方案位于鱼塘内基础采用筑岛填心施工，围堰采用草袋围堰，其余采用一般施工方法，12-14号墩位于大棉涌中，采用站桥加平台施工，围堰采用钢板桩围堰。二、旋挖桩工程量分项工程名称单位数量备注南丰大道特大桥钻孔灌注桩根384C35砼三水站特大桥钻孔灌注桩根645C30砼钢筋笼制安t3560第3页共11页第2页共11页各项准备工作钢材检验砼运至现场测量定位挖泥浆池埋设护筒钻机就位制钢筋笼架设泥浆泵钻进成孔泥浆循环测量孔深排弃泥浆下置钢筋笼钢筋笼检验检查导管下灌浆导管测量沉渣砼灌注试块制作检验砼性能成桩桩检测拔出护筒移至下桩换浆清孔编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页水下混凝土ｍ³49866（一）、施工工艺及流程本工程钻孔桩施工选用三一重机入岩旋挖机（型号SY250R）。灌注桩砼采用C30水下商品砼。施工工艺流程如下图所示；第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页（二）、设备选型本工程钻孔桩施工选用三一重机入岩旋挖机（型号SY250R），适用于入岩、砂性、含圆砾土层，震动小、钻进速度快，供浆泵选用3PN泥浆泵，吊放钢筋笼采用PC200挖掘机吊运配合，浇捣混凝土桩心采用300钻冲桩机配合进行，导管采用φ250㎜丝扣接头型导管，节长为1-2-2.5米，底节长为>4米。（三）、施工方法和步骤1、施工准备在钻孔桩施工前，必须先进行施工围档立设，施工围档结束后再进行施工用水、施工用电的架设工作。施工便道要畅通，在墩台的桩基施工范围内，采用路基板垫铺。2、测量放线根据设计各墩位的座标，由测量组采用全站仪、水平仪对各个桩位进行定位放线，桩位标志应准确牢固。各桩位自检合格后报监理工程师复检，合格后方可埋设护筒。3、钢护筒制作埋设（l）、护筒埋设（L﹤2.0m）护筒采用钢护筒，其内径比桩径大40cm以上。埋设护筒时，护筒中心轴线对正测定的桩位中心，护筒与桩位中心线偏差不得大于2cm，倾斜度不大于1%，高度宜高出地面0.30-0.50m或高出地下水位2.00m，护筒固定在正确位置后用粘土分层回填夯实，以保证其垂直度及防止泥浆流失及位移、掉落。如果护筒底土层不是粘性土应挖深或换土，在坑底回填夯实﹥0.50m厚...
