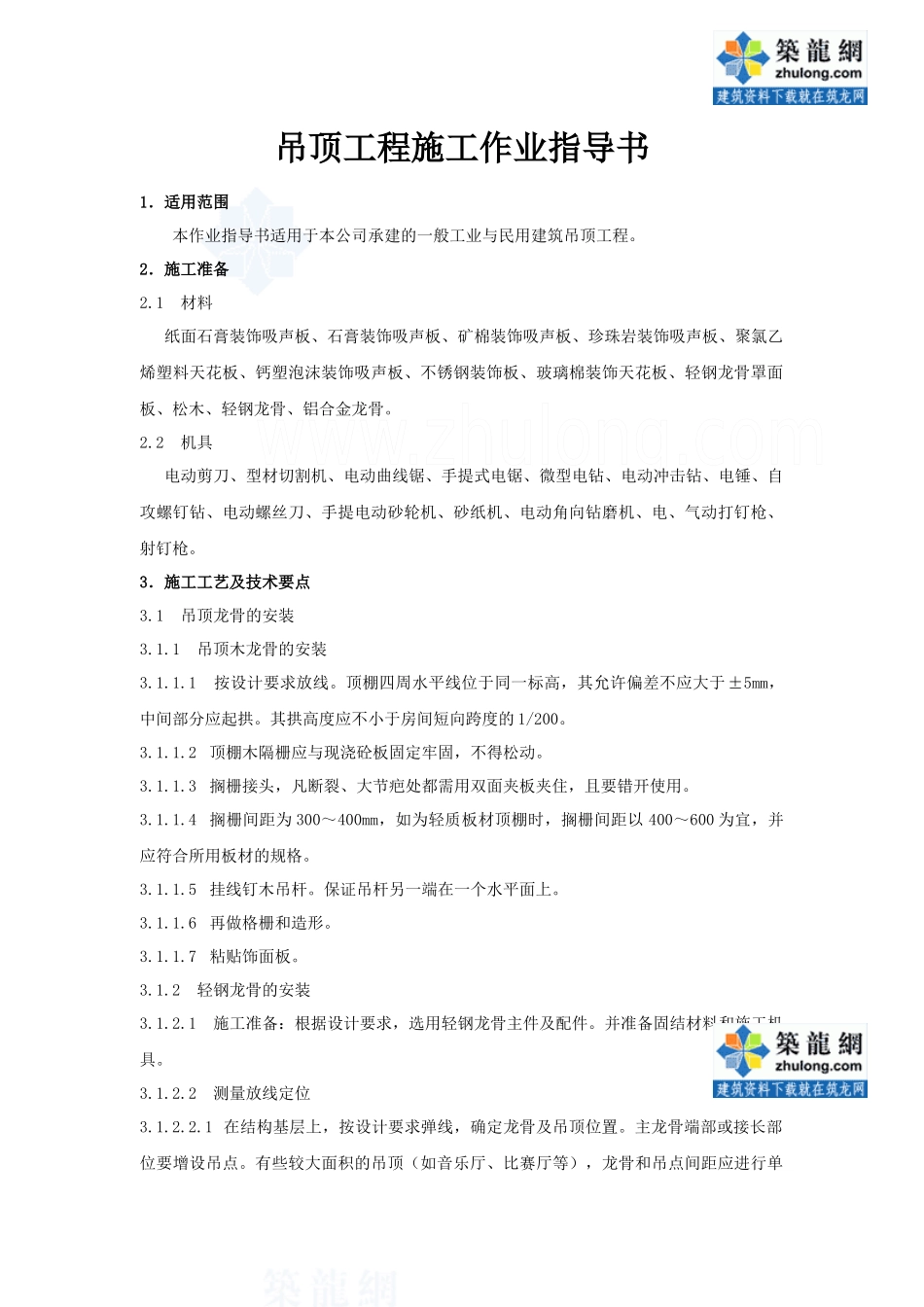

吊顶工程施工作业指导书1．适用范围本作业指导书适用于本公司承建的一般工业与民用建筑吊顶工程。2．施工准备2.1材料纸面石膏装饰吸声板、石膏装饰吸声板、矿棉装饰吸声板、珍珠岩装饰吸声板、聚氯乙烯塑料天花板、钙塑泡沫装饰吸声板、不锈钢装饰板、玻璃棉装饰天花板、轻钢龙骨罩面板、松木、轻钢龙骨、铝合金龙骨。2.2机具电动剪刀、型材切割机、电动曲线锯、手提式电锯、微型电钻、电动冲击钻、电锤、自攻螺钉钻、电动螺丝刀、手提电动砂轮机、砂纸机、电动角向钻磨机、电、气动打钉枪、射钉枪。3．施工工艺及技术要点3.1吊顶龙骨的安装3.1.1吊顶木龙骨的安装3.1.1.1按设计要求放线。顶棚四周水平线位于同一标高，其允许偏差不应大于±5mm，中间部分应起拱。其拱高度应不小于房间短向跨度的1/200。3.1.1.2顶棚木隔栅应与现浇砼板固定牢固，不得松动。3.1.1.3搁栅接头，凡断裂、大节疤处都需用双面夹板夹住，且要错开使用。3.1.1.4搁栅间距为300～400mm，如为轻质板材顶棚时，搁栅间距以400～600为宜，并应符合所用板材的规格。3.1.1.5挂线钉木吊杆。保证吊杆另一端在一个水平面上。3.1.1.6再做格栅和造形。3.1.1.7粘贴饰面板。3.1.2轻钢龙骨的安装3.1.2.1施工准备：根据设计要求，选用轻钢龙骨主件及配件。并准备固结材料和施工机具。3.1.2.2测量放线定位3.1.2.2.1在结构基层上，按设计要求弹线，确定龙骨及吊顶位置。主龙骨端部或接长部位要增设吊点。有些较大面积的吊顶（如音乐厅、比赛厅等），龙骨和吊点间距应进行单第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页独设计和验算。3.1.2.2.2确定吊顶标高。在墙面和柱面上，按吊顶高度要求弹出标高线。弹线应清楚，位置准确，其水平允许偏差±5mm。3.1.2.3吊件加工与固定龙骨与结构连接固定的方法可采用：3.1.2.3.1在吊点位置钉入带孔射钉，然后用镀锌铁丝连接固定。3.1.2.3.2在吊点位置预埋胀管螺栓，然后用吊杆连接固定。3.1.2.3.3在吊点位置预留吊钩或埋件，然后将吊杆直接与预留吊钩固定或与预埋件焊接连接，再用吊杆连接固定龙骨。采用吊杆时，吊杆端头螺纹部分长度不应小于30mm，以便于有较大的调节量。3.1.2.4龙骨的安装与调平3.1.2.4.1龙骨安装顺序，应先安装主龙骨后安次龙骨，但也可主次龙骨一次安装。3.1.2.4.2上人吊顶的悬挂，既要挂住龙骨，同时也要阻止龙骨摆动，所以还要用一吊环将龙骨箍住。3.1.2.4.3先将大龙骨与吊杆（或镀锌铁丝）连接固定，与吊杆固定时，应用双螺帽的螺杆穿过部位上下固定。然后按标高线调整大龙骨的标高，使其在同一水平面上。大龙骨调整工作，是确保吊顶质量的关键，必须认真进行。大的房间可以根据设计要求起拱，一段为1/200左右。大龙骨的接头位置，不允许留在同一直线上，应适当错开。主龙骨调平一般以一个房间为单元。调整方法可用6cm×6cm方木按主龙骨间距钉固钉再将长方木条横放在主龙骨上，并用铁钉卡住各主龙骨，使其按规定间隔定位，临时固定。方木两端要顶到墙上或梁边，在按十字和对角拉线，拧动吊杆螺栓，升降调平。3.1.2.4.4中小龙骨的位置。一般应按装饰板材的尺寸大龙骨底部弹线，用挂件固定，并使其固定严密，不得有松动。为防止大龙骨向一边倾斜，吊挂件安装方向应交错进行。中（次）龙骨垂直于主龙骨。在交叉点用中（次）龙骨吊挂件将其固定在主龙骨上，吊挂件上端搭在主龙骨上，挂件U型腿用钳子卧入龙骨内。3.1.2.4.5横撑下斜尺寸要比名义尺寸小2～3mm，其中装饰板材尺寸决定，一般安置在板材接缝处。横撑龙骨应用中龙骨截取。安装时将截取的中（次）龙骨或附加的横撑龙骨上，重型的应按设计要求决定，而不得与轻钢龙骨连接，安排灯位时，应尽量避免使主龙骨截断，如果不可避免，应将两端龙骨在上部再连接。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3.1.3铝合金龙骨的安装铝合金吊顶龙骨一般多为T型。根据其罩面板安装方式的不同，分龙骨底面外露和不外露两种。LT型铝合金龙骨属于安装罩面板后龙骨底面外露的一种。这种龙骨配以轻钢龙骨，可组成上人或不上人的吊顶...
