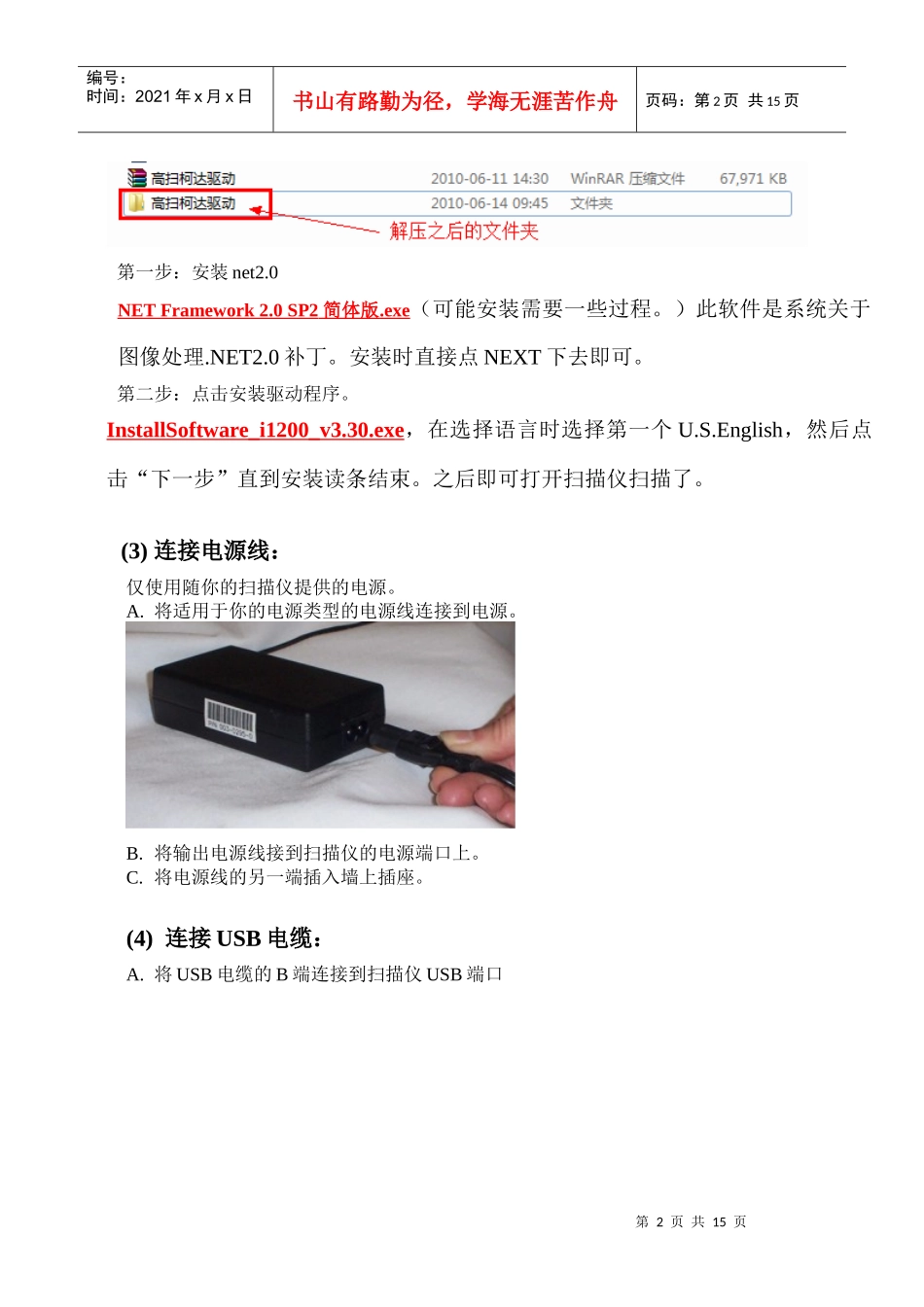

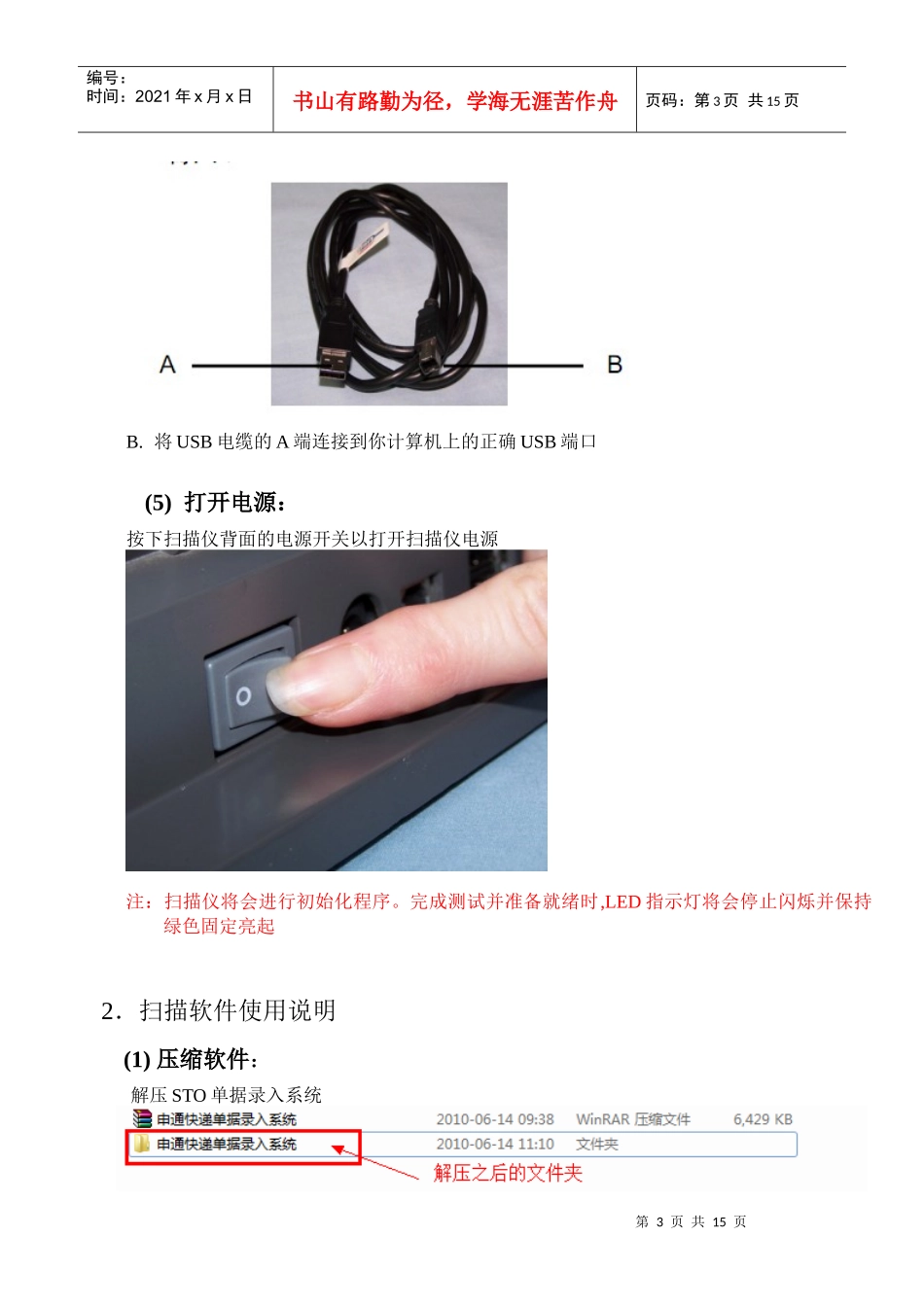

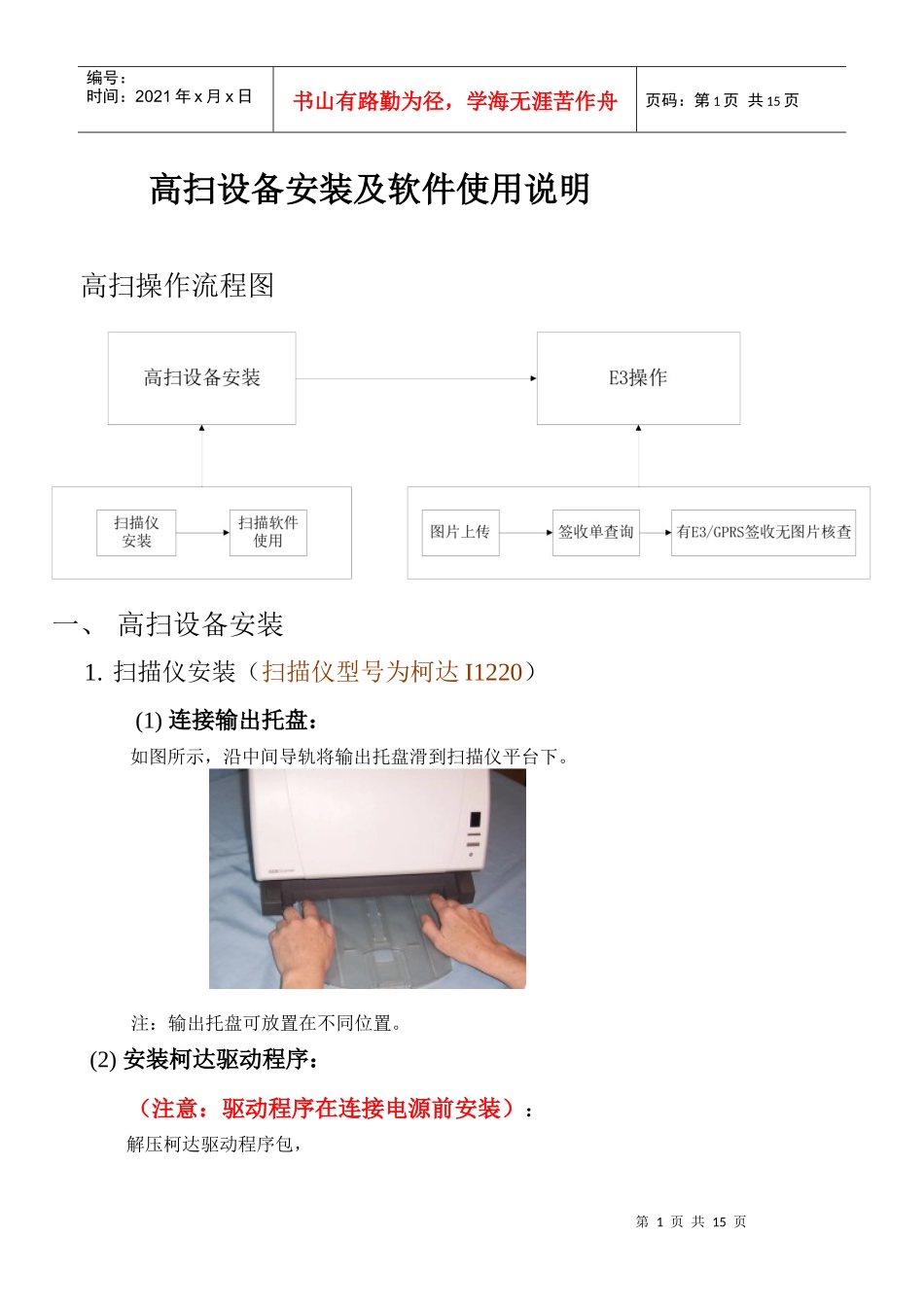

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页高扫设备安装及软件使用说明高扫操作流程图一、高扫设备安装1.扫描仪安装（扫描仪型号为柯达I1220）(1)连接输出托盘：如图所示，沿中间导轨将输出托盘滑到扫描仪平台下。注：输出托盘可放置在不同位置。(2)安装柯达驱动程序：（注意：驱动程序在连接电源前安装）：解压柯达驱动程序包，第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页第一步：安装net2.0NETFramework2.0SP2简体版.exe（可能安装需要一些过程。）此软件是系统关于图像处理.NET2.0补丁。安装时直接点NEXT下去即可。第二步：点击安装驱动程序。InstallSoftware_i1200_v3.30.exe，在选择语言时选择第一个U.S.English，然后点击“下一步”直到安装读条结束。之后即可打开扫描仪扫描了。(3)连接电源线：仅使用随你的扫描仪提供的电源。A.将适用于你的电源类型的电源线连接到电源。B.将输出电源线接到扫描仪的电源端口上。C.将电源线的另一端插入墙上插座。(4)连接USB电缆：A.将USB电缆的B端连接到扫描仪USB端口第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页B.将USB电缆的A端连接到你计算机上的正确USB端口(5)打开电源：按下扫描仪背面的电源开关以打开扫描仪电源注：扫描仪将会进行初始化程序。完成测试并准备就绪时,LED指示灯将会停止闪烁并保持绿色固定亮起2．扫描软件使用说明(1)压缩软件：解压STO单据录入系统第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页注：解压之后即可使用，自动在指定位置C：/上传签收图片，生成文件夹用于存放临时图片。(2)启动程序：双击STO图标的应用程序，启动扫描软件，如图首次登陆点击“使用专用扫描仪激活”提示：如软件不激活，请点击试用，但试用时间为30天。30天后系统将不能正常运行。新版本增加了扫描结账联的功能，点击新建可修改目录第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页注：结账联和签收单的文件存放目录需不同，不能一致。(3)选择扫描仪：进入STO单据录入系统后，点击工具栏中“文件”菜单——“选择扫描仪”找到KODAKi1220扫描仪，选中后点击“选定”第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页(4)上传图片限制：点击工具栏“文件”——“系统设置”显示“修改扫描类型”窗口，其中的参数都不要改动，其中JPG压缩质量默认为40，文件大小限制默认为60K。(5)运单扫描：第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页参数设置完成后，将运单正面朝下放入扫描仪进纸口，工具栏上的“自动进纸检测”处于未选中状态，点击工具栏中的“扫描”按钮或者从菜单栏中选择：扫描（Y）→扫描（W），然后扫描仪会自动扫描当前扫描仪上的单据，每扫一张系统会自动识别扫描单据中的条码。扫描仪有一段时间的预热，请耐心等待。注：“自动进纸检测”处于选中状态，点击“扫描”按钮，扫描仪会自动对扫描单据进行处理。之后只需要将单据放到扫描仪上，系统就会自动扫描处理该单据，无需再点击“扫描”按钮。(6)扫描完成：扫描完成之后：1、识别成功且图片大小在设定范围以内，则显示为已上传，并保存在C：/上传签收图片临时文件夹下；2、识别成功但图片大于设定范围，则显示为文件大小异常；3、条码成功识别并已上传的单据，则显示为已上传；3、识别失败，则显示为未识别。注：选中未识别的文件，在文件浏览窗口上方的文件名输入框中手动输入内容，然后点击右侧的“确认”按钮，该文件则会转移到“已识别”文件类别中。也可以用鼠标在运单上的数字位置划拉。即可生成要产生的运单号。如图：第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页二、E3操作1．图片上传第一步：登录集群E3，找到“签收回单——图片上传”界面上传界面...
