7219综采工作面安装安全技术措施VIP免费

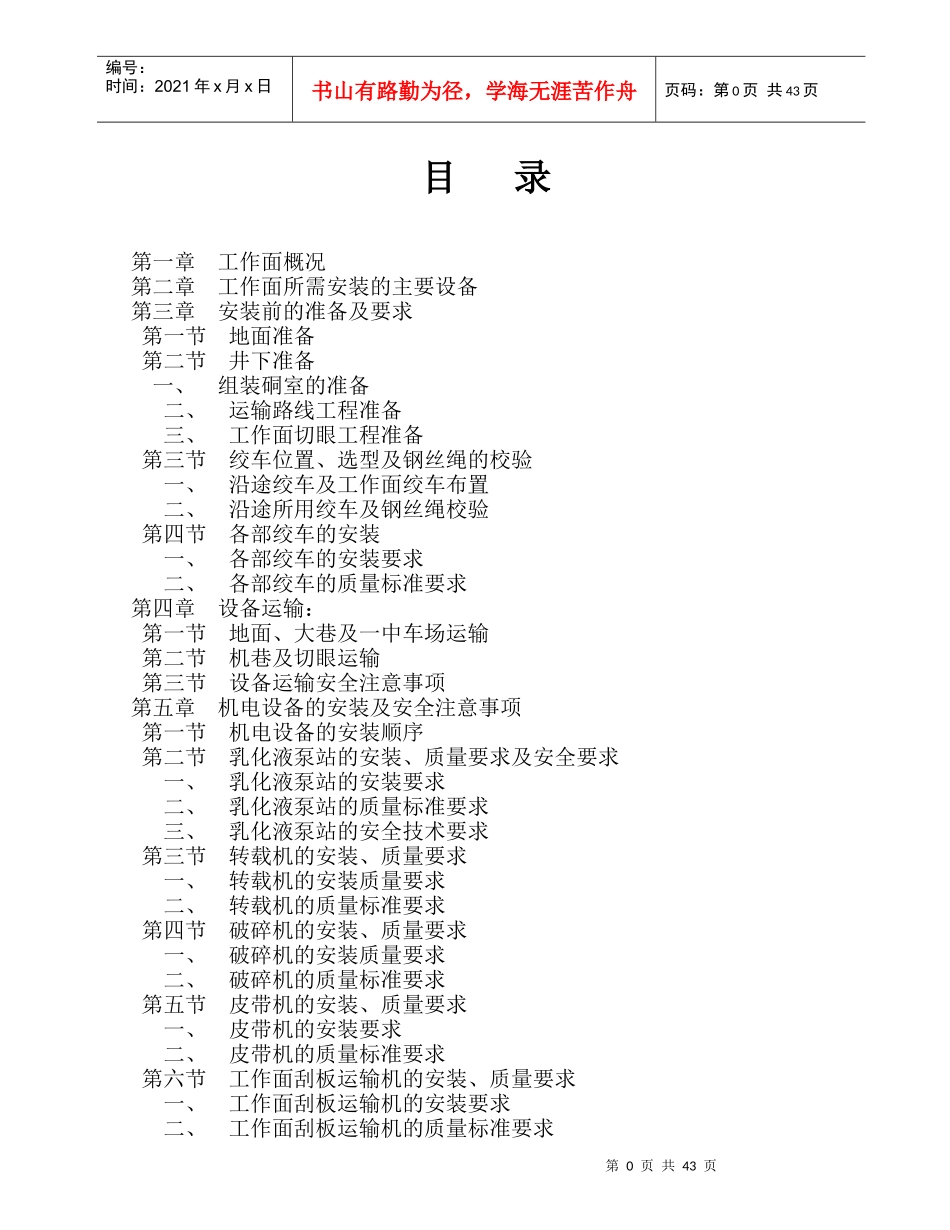

第0页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共43页目录第一章工作面概况第二章工作面所需安装的主要设备第三章安装前的准备及要求第一节地面准备第二节井下准备一、组装硐室的准备二、运输路线工程准备三、工作面切眼工程准备第三节绞车位置、选型及钢丝绳的校验一、沿途绞车及工作面绞车布置二、沿途所用绞车及钢丝绳校验第四节各部绞车的安装一、各部绞车的安装要求二、各部绞车的质量标准要求第四章设备运输：第一节地面、大巷及一中车场运输第二节机巷及切眼运输第三节设备运输安全注意事项第五章机电设备的安装及安全注意事项第一节机电设备的安装顺序第二节乳化液泵站的安装、质量要求及安全要求一、乳化液泵站的安装要求二、乳化液泵站的质量标准要求三、乳化液泵站的安全技术要求第三节转载机的安装、质量要求一、转载机的安装质量要求二、转载机的质量标准要求第四节破碎机的安装、质量要求一、破碎机的安装质量要求二、破碎机的质量标准要求第五节皮带机的安装、质量要求一、皮带机的安装要求二、皮带机的质量标准要求第六节工作面刮板运输机的安装、质量要求一、工作面刮板运输机的安装要求二、工作面刮板运输机的质量标准要求第1页共43页第0页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第七节采煤机的安装、质量要求一、入井前的检查与试运转二、井下运输三、采煤机的组装第八节电器设备安装及要求第九节机电设备地面拆除及井下安装安全注意事项第六章液压支架的解体、组装及注意事项第一节液压支架地面解体第二节液压支架的井下组装程序第三节液压支架地面解体和井下组装的安全注意事项第七章液压支架的安装及注意事项第一节液压支架安装前的准备第二节液压支架的安装第三节液压支架安装的质量标准要求第四节顶板管理及安全技术措施第五节安全注意事项第八章其它7219综采工作面安装安全技术措施第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页7219综采工作面系统已经基本形成，已具备安装条件，根据矿领导的安排，我们综合掘进区对7219综采工作面进行安装。为了保障安装过程中的安全，确保工程能够顺利完成，根据有关规定，结合我矿的实际情况，特制定7219综采工作面安装安全技术措施，具体内容如下：第一章工作面概况7219工作面长度168m，切眼宽9m，走向长度560m，最大倾角21度。7219工作面切眼采用锚梁网+锚索支护形式，切眼中部63米左右采用U型钢梁支护形式。第二章工作面所需安装的主要设备7219工作面安装主要设备一览表序号设备名称设备型号数量单位1液压支架ZY11000/28/6396架2采煤机MG750/1815-WD1台3运输机SGZ-1000/14001部4转载机SZZ-830/3151部5破碎机PLM－15001台6乳化液泵BRW－500/31.52台第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页7皮带机DSJ100/100/2×1251部8移动变电站KBSGZY－1000/6/1.21台KBSGZY—2000/6/3.452台第三章安装前的准备及要求第一节地面准备1、对于入井的设备，在地面按完好标准逐个进行调试、运转，最后将所有设备进行联合试运转。2、试运转后，严格按照拆装顺序统一编号，小件分类装袋、装车下井大件直接装车、封车下井。3、所用的专用车辆要完好，各类工具要齐全，并确保有足够的安全系数。4、地面准备JH-30T绞车2台、JH-20T绞车4台、JH-8T绞车2台，JYB-50×1.4绞车1台，JD-40绞车2台，JD-25绞车2台，每台绞车保证性能良好，符合完好标准。5、转载机、破碎机、运输机必须在地面解体后装车，所有装平板车的部件都必须使用Φ18×64mm链条、M20×100的螺栓加Φ20平垫封车固定，固定要牢固可靠。6、运输机槽子在地面装车要装在专用车上，必须使用Φ18×64mm链条、M20×100的螺栓加Φ20平垫固定封车，呈八字形封车固定，固定要牢固可第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页靠。7、支架在地面拆卸后，共装5车，其中：底座1车、顶梁1车、掩护梁1车，立柱和后连杆1车，伸缩梁和侧护1车，运到井...
