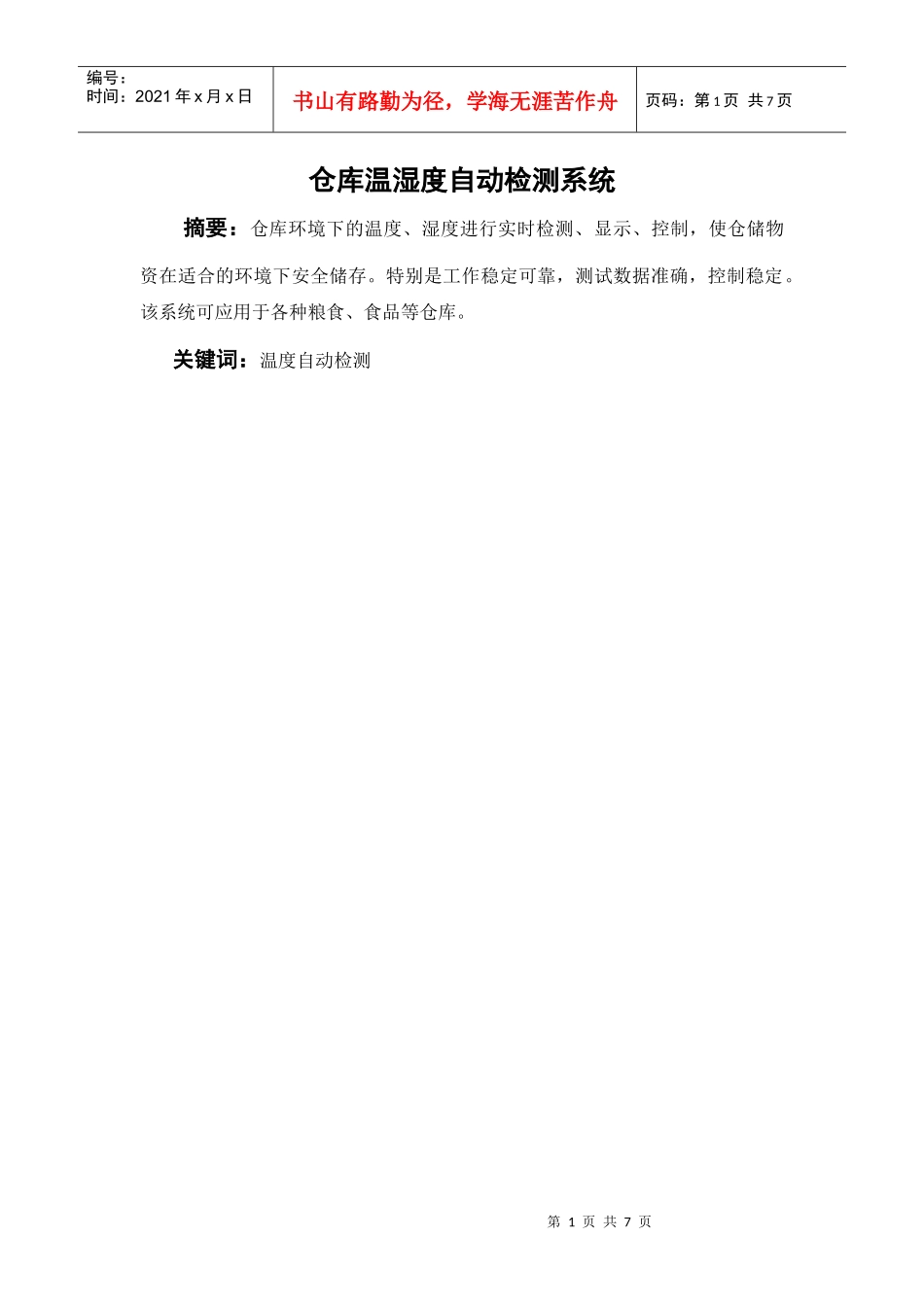

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页仓库温湿度自动检测系统摘要：仓库环境下的温度、湿度进行实时检测、显示、控制，使仓储物资在适合的环境下安全储存。特别是工作稳定可靠，测试数据准确，控制稳定。该系统可应用于各种粮食、食品等仓库。关键词：温度自动检测第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1引言在仓库的货物的管理中，需要对温度、湿度等环境参数进行监控，以保证仓库的安全。随着库区的面积逐渐扩大，需要传输能力强和通信距离远的监控系统来有效地对仓库货物进行监管。CAN（ControllerAreaNetwork，控制器局域网）总线技术具有先进的多主网络结构、通讯距离远、价位低、可靠性高、系统容量大、安装方便、维护费用低、性价比高等优点。特别对库区较大、仓库分布较分散的大型仓库的监控非常适用。2系统硬件设计本系统采用分布式监控网络，主要分为上位机和下位机两部分，而上位机硬件包括CAN通讯适配器和上位监控管理机组成;下位机则由CAN节点和现场传感器组和温度湿度参数控制器组成，如图1所示。其工作原理是下位机节点通过一定时间间隔把含有地址、温度、湿度等数据量的报文向CAN总线发送，总线通过自身仲裁确定先把优先级最高的数据放到总线上，然后自动仲裁依次发送优先级相对较低的报文到CAN总线。由于CAN总线的信息存取利用了广播式的存取工作方式，报文可以在任何时候由任何节点发送到空闲的总线上，每个CAN总线节点都接收到了总线上出现的报文信息，通过每个节点的报文滤波和地址设置，上位机CAN节点能实现上传报文的接收。上位机接收到报文信息后通过组态王软件实现仓库温度等参数实时监视和记录。同时上位机通过仓库人机界面可随时发送控制信息到CAN总线上，地址匹配的CAN总线节点能收到信息。通过这种方式即可实现仓库的温度等参数的反馈控制。2.1现场数据采集服务器现场数据采集服务器是系统的重要组成部分，它完成现场数据的采集、与上位机的通信等功能。现场采集服务器内部结构如图所示：1）电源供电接口第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页现场采集服务器的输入电源为AC220V1A，电源通过隔离变压器接入到电源供电接口。2）现场总线接口现场总线接口在板上的标识为J2，为五芯插头，该接口的引脚定义如下表所示标识现场总线电缆线芯颜色含义及接线说明L红色为现场T型总线连接器供电N黑色为现场T型总线连接器供电T+黄色现场显性信号T-兰色现场隐性信号GND屏蔽线系统接地3）光纤通信接口光纤接口应使用ST-ST多模光纤，通过光缆延长约300米。本接口为两线制，一收一发，两个通信模块光纤接线需交叉，即TX与另一个模块的RX连接。4）现场调试用显示器正常运行时机内无需放置LCD，本LCD仅供现场调试使用。调试结束后可取掉该LCD，然后将服务器箱盖封好。本服务器通过光纤线与上位机通信，为保证通信的正常，请使用我司专业版服务器软件。服务器通信的波特率为19200,8,0,n.2.2下位机系统的硬件设计下位机包括CAN节点、现场传感器组和温度湿度参数控制器。CAN节点主要是完成CAN总线信号和CAN网络通讯的配置。现场传感器组和参数控制器部分主要是和CAN节点完成实时监测仓库内各个测试点的温度、湿度情况，还要负责接收上位管理机的命令，根据上位管理机的要求传输数据和反馈控制。下位机结构组成如图3所示。2.2.1CAN节点第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页CAN节点器件主要包括：微处理器AT89S52单片机、CAN控制器SJA1000和CAN总线收发器PCA82C250。（1）CAN控制器SJA1000SJA1000的工作模式通过其内部的时钟分频寄存器CDR中的CAN模式位来选择。硬件复位时默认模式是BasicCAN工作模式。SJA1000相对于微控制器相当于是一存储映象I/O设备，他的地址域由控制段和信息缓冲区段组成，在向下加载初始化期间，控制器可被编程以设定通信参数，CAN总线上的通信可通过此段由微控制器控制。SJA1000内部寄存器有的是只能写的，有的是既可读又可写的...
