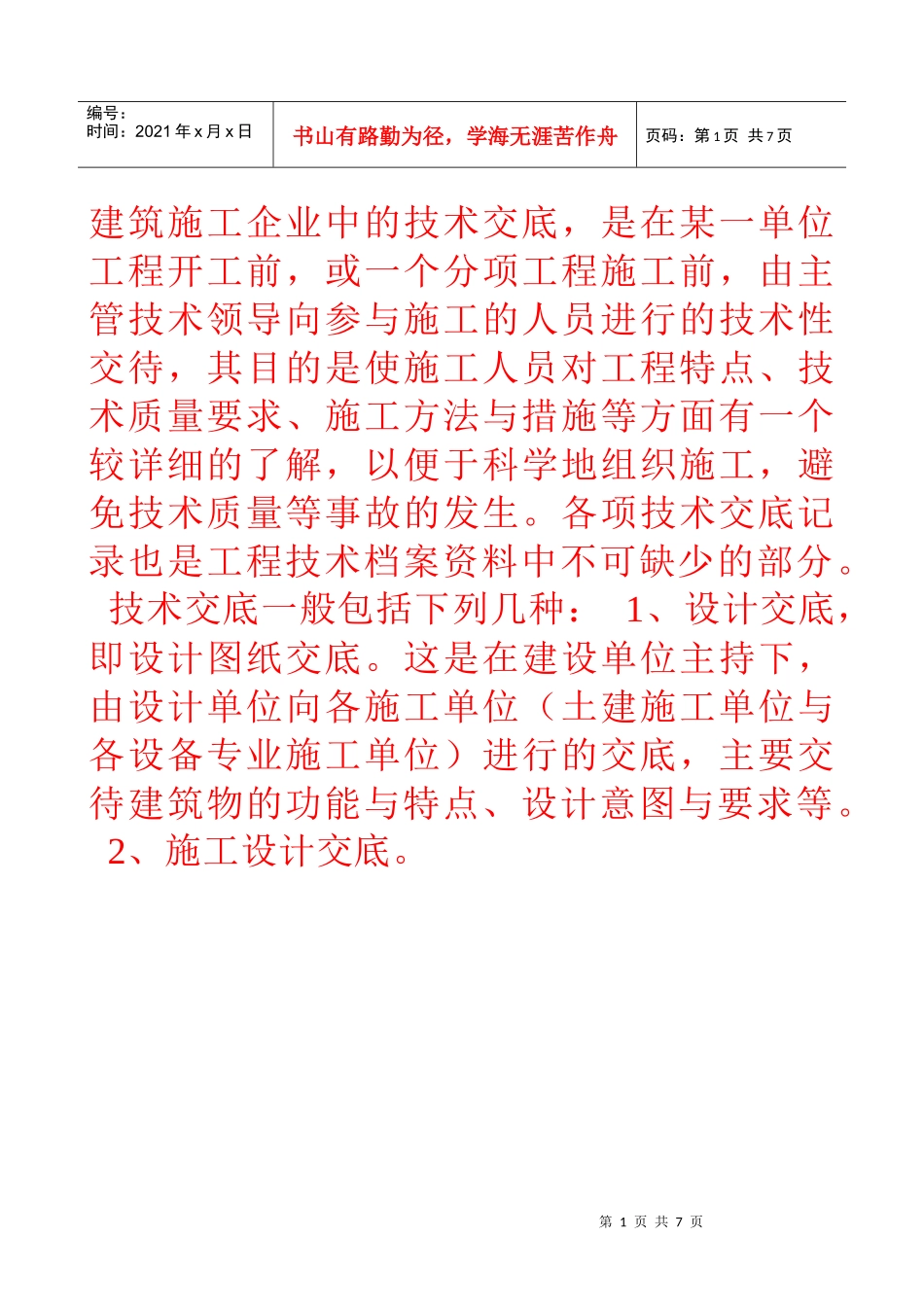

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页建筑施工企业中的技术交底，是在某一单位工程开工前，或一个分项工程施工前，由主管技术领导向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生。各项技术交底记录也是工程技术档案资料中不可缺少的部分。技术交底一般包括下列几种：1、设计交底，即设计图纸交底。这是在建设单位主持下，由设计单位向各施工单位（土建施工单位与各设备专业施工单位）进行的交底，主要交待建筑物的功能与特点、设计意图与要求等。2、施工设计交底。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页工程名称交底部位工程编号日期交底内容：钢筋手工电弧焊本技术交底适用于工业与民用建筑的钢筋及埋件手工电弧焊。1．材料要求（1）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用I、Ⅱ级钢筋。钢筋应无老锈和油污。（2）钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。（3）焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表2－49的要求。焊条质量应符合以下要求。1）药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。2）焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。3）焊条必须根据焊条说明书的要求烘干后才能使用。4）焊条必须有出厂合格证。2．主要机具弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。钢筋电弧焊使用的焊条牌号表2－49项次钢筋级别搭接焊、帮条焊坡口焊1Ⅰ级E4303E4303E43032Ⅱ级E4303E4303E50033Ⅲ级E5003E5003E50034Ⅰ、Ⅱ级与钢板焊接E43033．作业条件（1）焊工必须持有考试合格证。（2）帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。（3）电源应符合要求。（4）作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。4．操作工艺工艺流程：检查设备→选择焊接参数→试焊、做模拟试体→送试→→确定焊接参数→施焊→质量检验（1）检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页工程名称交底部位工程编号日期（2）选择焊接参数。根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。（3）试焊、做模拟试体。在每批钢筋正式焊接前，应焊接3个模拟试体做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。（4）施焊操作：1）引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。无钢筋板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。2）定位：焊接时应先焊定位点再施焊。3）运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。4）收弧：收弧时，应将熔池填满。拉灭电弧时，注意不要在工作表面造成电弧擦伤。5）多层焊：如钢筋直径较大，需要进行多层施焊时，应分层间断施焊，每焊一层后，应清渣再焊接下一层。应保证焊缝的高度和长度。6）熔合：焊接过程中应有足够的熔深。主焊缝与定位焊缝应结合良好，避免气孔、夹渣和烧伤缺陷，并防止产生裂缝。（5）平焊：平焊时要注意熔渣和铁水混合不清的现象，防止熔渣流到铁水前面。熔池也应控制成椭圆形，一般采用右焊法，焊条与工作表面成70度。（6）立焊：立焊时，铁水与熔渣易分离。要防止熔池温度过高，铁水下坠形成焊瘤。操作时焊条与垂直面形成60度～80度角，使电弧略向上，吹向熔池中心。焊第一道时，应压住电弧向上运条，同时作较小的横向摆动，其余各层用半圆形横向摆动加挑弧法向上焊接。（7）横焊：焊条倾斜70度～80度，防止铁水受自重作用坠到下坡口上。运条到...
