蜗杆加工工艺VIP免费

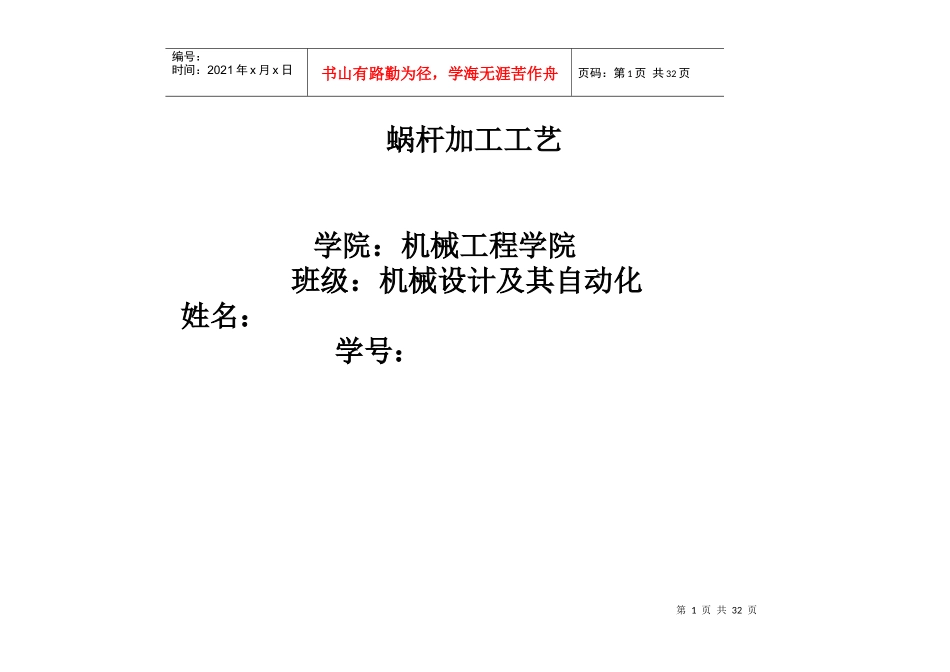

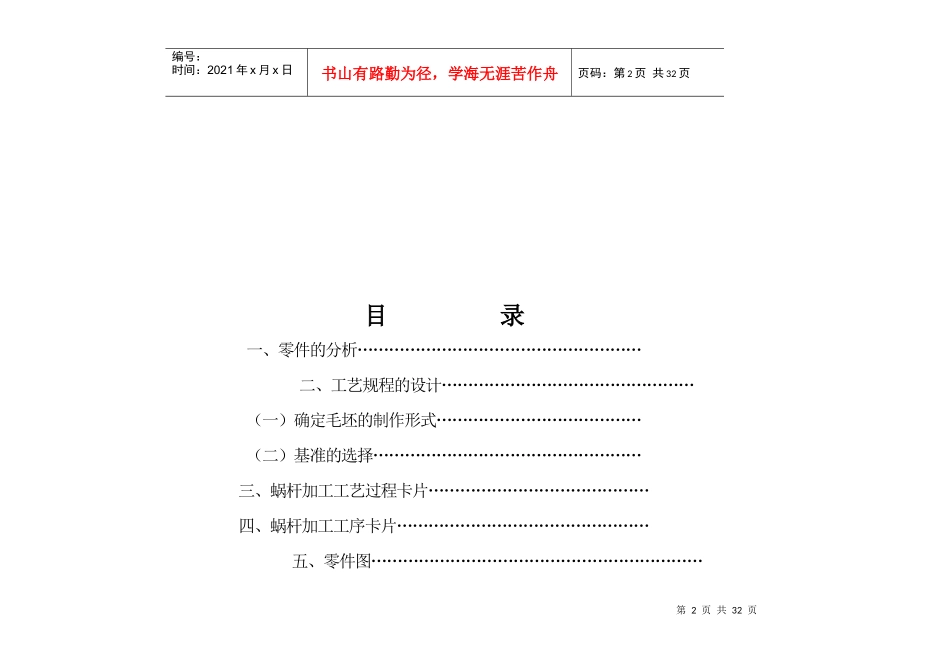

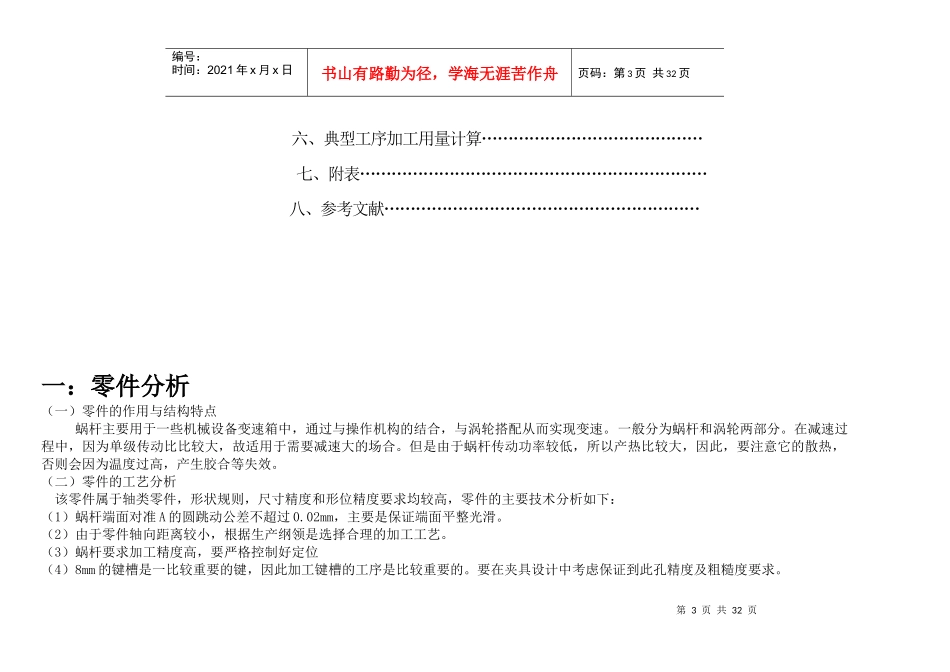

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页蜗杆加工工艺学院：机械工程学院班级：机械设计及其自动化姓名：学号：第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页目录一、零件的分析………………………………………………二、工艺规程的设计…………………………………………（一）确定毛坯的制作形式…………………………………（二）基准的选择……………………………………………三、蜗杆加工工艺过程卡片……………………………………四、蜗杆加工工序卡片…………………………………………五、零件图………………………………………………………第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页六、典型工序加工用量计算……………………………………七、附表…………………………………………………………八、参考文献……………………………………………………一：零件分析（一）零件的作用与结构特点蜗杆主要用于一些机械设备变速箱中，通过与操作机构的结合，与涡轮搭配从而实现变速。一般分为蜗杆和涡轮两部分。在减速过程中，因为单级传动比比较大，故适用于需要减速大的场合。但是由于蜗杆传动功率较低，所以产热比较大，因此，要注意它的散热，否则会因为温度过高，产生胶合等失效。（二）零件的工艺分析该零件属于轴类零件，形状规则，尺寸精度和形位精度要求均较高，零件的主要技术分析如下：（1）蜗杆端面对准A的圆跳动公差不超过0.02mm，主要是保证端面平整光滑。（2）由于零件轴向距离较小，根据生产纲领是选择合理的加工工艺。（3）蜗杆要求加工精度高，要严格控制好定位（4）8mm的键槽是一比较重要的键，因此加工键槽的工序是比较重要的。要在夹具设计中考虑保证到此孔精度及粗糙度要求。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页二：加工工艺规程的确定（一）确定毛坯的制造形式由于零件结构简单，尺寸较小，且有台阶轴，力学性能要求较高，精度较高且要进行大量生产所以选用模锻件，其加工余量小，表面质量好，机械强度高，生存率高。工件材料选用45钢，毛坯的尺寸精度要求为IT11—12级（二）基准的选择(1)粗基准的选择粗基准的选择：对蜗杆轴这样的回转体零件来说，选择好粗基准是至关重要。对回转体零件我们通常以外圆作为粗基准。（2）精基准的选择在加工完左右圆以后各工序则以两端外圆为定位精基准。这样就满足了基准重合的原则和互为基准的原则。在加工某些表面时，可能会出现基准不重合，这时需要进行尺寸链的换算。三：蜗杆加工工艺过程卡片机械工程学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称蜗杆共3页第2页材料牌号45毛坯种类模锻毛坯外形尺寸每毛坯件数1每台件数1备注工工名工序内容车工设备工艺装备工时第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页序号序称间步准终单件07车半精车左端各外圆，倒角机加外圆车刀、游标卡尺、三爪卡盘08车成形蜗杆机加成形车刀、专用卡尺、三爪卡盘09磨磨成形蜗杆.专用夹具10铣铣键槽机加高速钢立铣刀、分度盘，顶尖设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械工程学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称蜗杆共3页第3页材料牌号45毛坯种类模锻毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工步设备工艺装备工时准终单件11磨磨φ25，φ45，φ52外圆。磨键槽。机加专用夹具，专用卡规12钳去毛刺13检终检第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期四：蜗杆加工工序卡片产品名称零件名称蜗杆共10页第01页车间工序号工序名称材料牌号机加01...
