紫外线消毒设备使用维护手册VIP免费

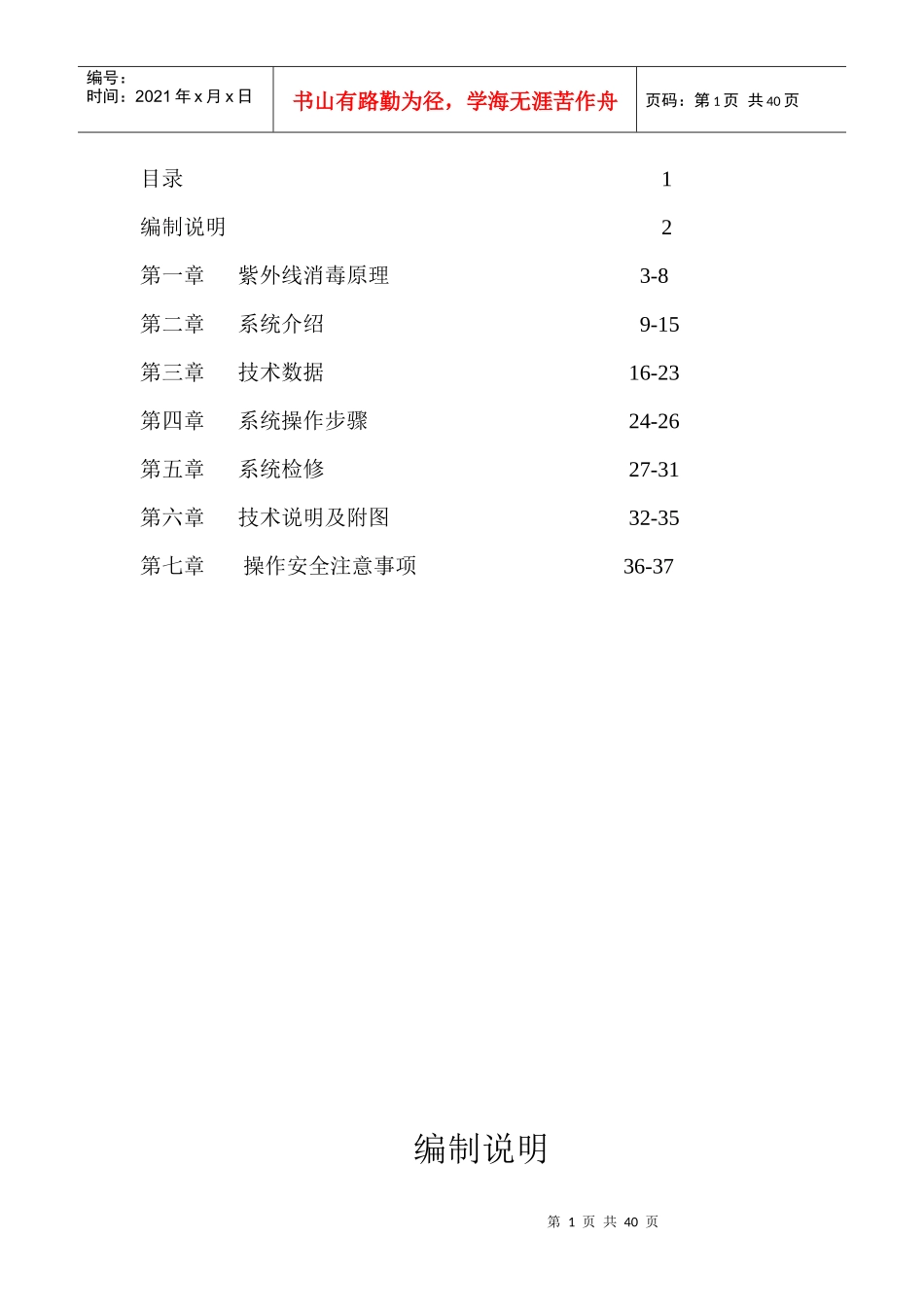

第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共40页紫外线消毒设备使用维护手册成都兴中天环境工程有限公司2007年7月目录第1页共40页第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页目录1编制说明2第一章紫外线消毒原理3-8第二章系统介绍9-15第三章技术数据16-23第四章系统操作步骤24-26第五章系统检修27-31第六章技术说明及附图32-35第七章操作安全注意事项36-37编制说明第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页为了便于用户对紫外线消毒设备日常运行、维护和管理，特编制本手册。本手册为用户提供深入浅出的原理说明，简单明了的系统描述，详尽完整的运行管理介绍，易于实际操作的维护修理方法。并对运行、修理的安全事项进行仔细的介绍。设备正式使用前，本公司将对用户操作人员进行详细现场培训和实际操作示范。直到用户操作人员能够正常、安全地运行独立操作。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页第一章紫外线消毒原理第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页一、紫外光紫外光是太阳光产生的天然光谱中的一个特殊范围，是电磁波谱的一个特殊部分。紫外光波长在100—400纳米（nm）之间。电磁波分为宇宙射线、伽玛射线、X射线、紫外线、可见光、红外线、微波及无线电波。具有杀菌消毒作用的紫外光的波长在200—300nm的光谱范围，最大杀菌效率在250—260nm之间。二、紫外灯紫外灯是人们利用太阳光的原理而制造的特殊光谱范围、具有最强杀毒效果的特殊灯管，杀菌效果是充分使用波长在254nm的紫外光。利用各种不同类型的紫外灯可以制造出不同用途的紫外线消毒设备。如污水处理消毒、自来水消毒等。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页三紫外灯消毒：紫外灯消毒的原理是利用紫外线光子的能量破坏水体中各种病毒，细菌及其他致病体的DNA，使各种病毒、细菌及其他致病体丧失复制繁殖能力，达到灭菌的效果。污水中的病原体在紫外灯管的照射下发生光化学反应，在数秒钟的时间内破坏微生物的DNA（脱氧核糖核酸），使微生物被杀死（直接杀死）或使其失去繁殖的活性能力（间接杀死）。紫外线可集中很高的强度在短时间内杀灭细菌和病毒。从下表可以看出紫外线对各种细菌和病毒的杀菌效率。表1紫外线对常见细菌病毒的灭菌效率（辐射强度：10000μw/cm2）杀灭对象秒（S）杀灭对象秒（S）炭蛆杆菌0.3酶菌孢子黑曲酶0.3-6.7破伤风杆菌0.3毛酶菌属4.6第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页细菌类痢疾杆菌1.5青酶菌属0.9-3.0大肠杆菌0.4水藻类兰绿藻10-40葡萄糖菌属1.3线虫卵3.4结核杆菌0.4绿藻1.2病毒嗜菌胞病毒0.2原生动物类4-6.7流感病毒0.3鱼类病白班病2.7脊髓灰质炎病毒0.8感染性胰坏死病4.0乙肝病毒0.8病毒性出血病1.6紫外光杀菌效率取决于紫外光剂量，即微生物暴露在一定紫外光强度下的时间，理论上，紫外光杀菌效果取决于由紫外模块处理的单位水量接受的最低紫外光剂量。紫外光消毒，没有任何物质加于污水中，因此经过紫外模块组处理的污水不会产生任何二次污染。四、影响消毒效果的主要因素1、污水流量及流量变化。紫外消毒剂量是紫外光强度和污水在紫外光照射下的滞流时间的乘积。紫外剂量=紫外光强度×照射时间污水流量超过设计流量将会缩光照射时间，对紫外剂量产生很大变化，使紫外剂量变小，对消毒产生不利影响。污水流量过小甚至断流使灯管开关次数频繁，将影响紫外灯管寿命。2、悬浮物（TSS）第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页总悬浮物是由大小不等的负载细菌的固体颗粒所组成的。由于颗粒保护了其内部的细菌，所以在总悬浮物含量很多的情况下，紫外光的穿透受到阻碍，消毒较为困难。如果固体颗粒中含铁时会使细菌受到屏蔽保护。另...
