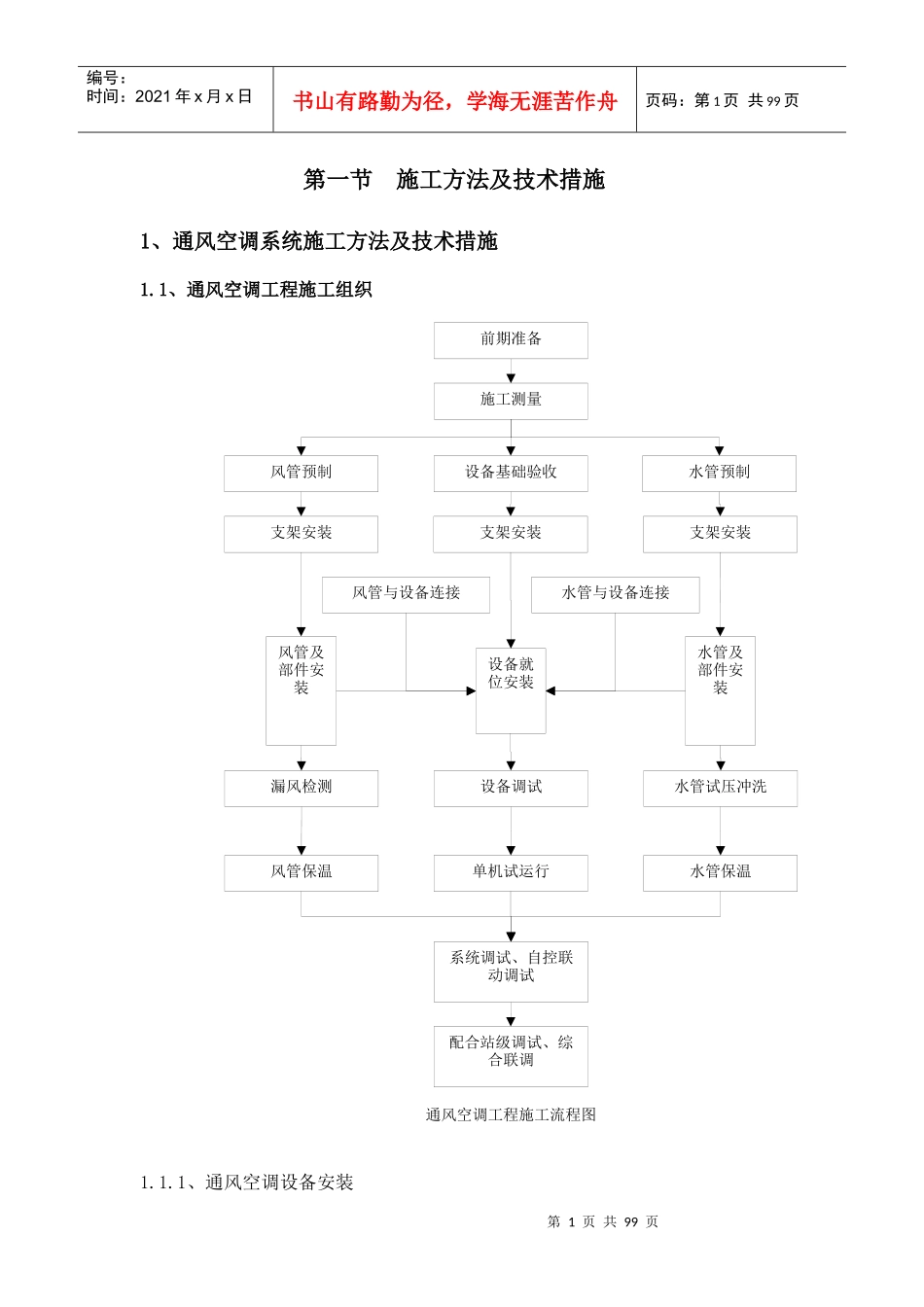

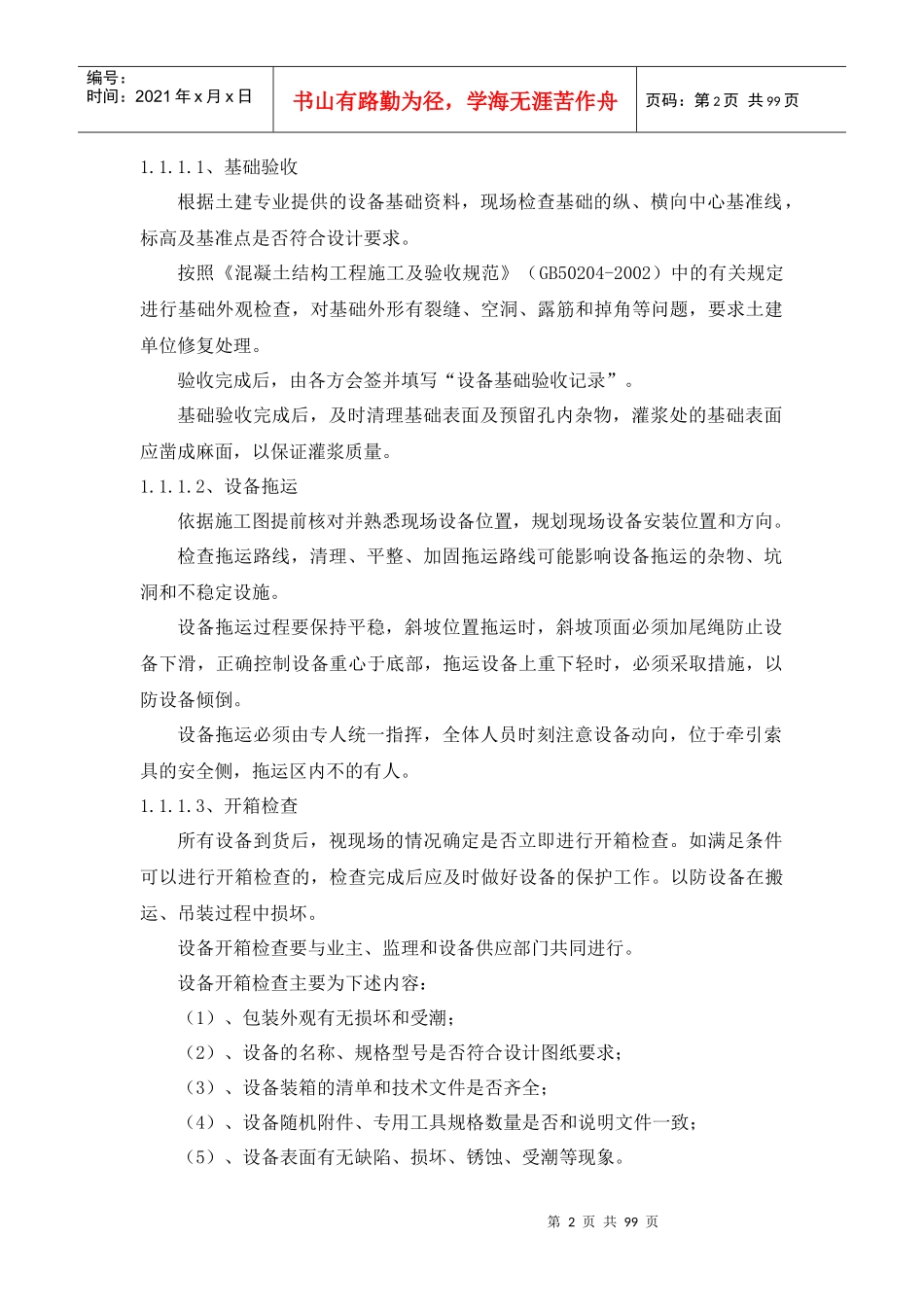

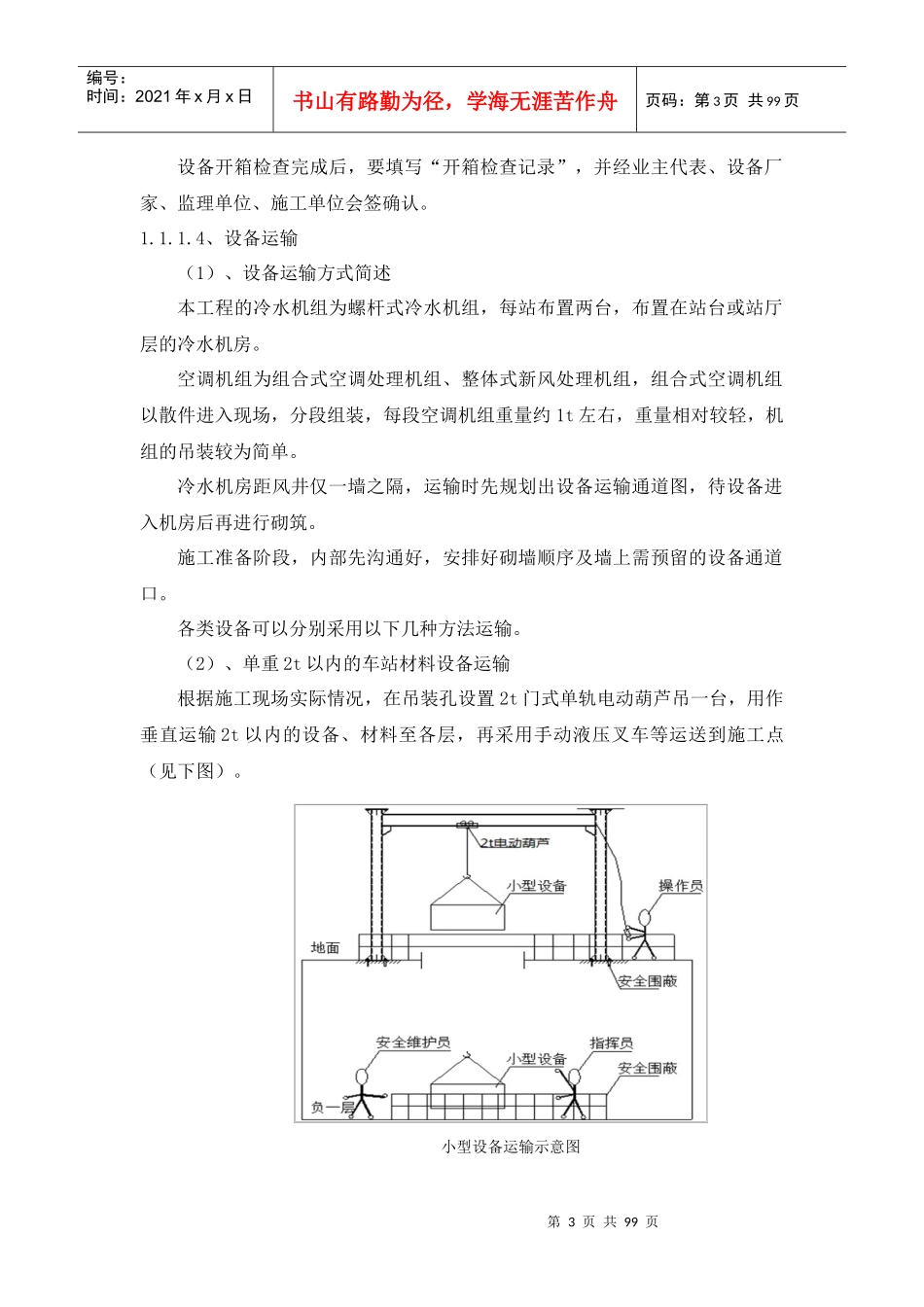

第1页共99页前期准备施工测量风管预制设备基础验收水管预制支架安装支架安装支架安装漏风检测设备调试水管试压冲洗风管保温单机试运行水管保温风管及部件安装设备就位安装水管及部件安装风管与设备连接水管与设备连接系统调试、自控联动调试配合站级调试、综合联调通风空调工程施工流程图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页第一节施工方法及技术措施1、通风空调系统施工方法及技术措施1.1、通风空调工程施工组织1.1.1、通风空调设备安装第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页1.1.1.1、基础验收根据土建专业提供的设备基础资料，现场检查基础的纵、横向中心基准线，标高及基准点是否符合设计要求。按照《混凝土结构工程施工及验收规范》（GB50204-2002）中的有关规定进行基础外观检查，对基础外形有裂缝、空洞、露筋和掉角等问题，要求土建单位修复处理。验收完成后，由各方会签并填写“设备基础验收记录”。基础验收完成后，及时清理基础表面及预留孔内杂物，灌浆处的基础表面应凿成麻面，以保证灌浆质量。1.1.1.2、设备拖运依据施工图提前核对并熟悉现场设备位置，规划现场设备安装位置和方向。检查拖运路线，清理、平整、加固拖运路线可能影响设备拖运的杂物、坑洞和不稳定设施。设备拖运过程要保持平稳，斜坡位置拖运时，斜坡顶面必须加尾绳防止设备下滑，正确控制设备重心于底部，拖运设备上重下轻时，必须采取措施，以防设备倾倒。设备拖运必须由专人统一指挥，全体人员时刻注意设备动向，位于牵引索具的安全侧，拖运区内不的有人。1.1.1.3、开箱检查所有设备到货后，视现场的情况确定是否立即进行开箱检查。如满足条件可以进行开箱检查的，检查完成后应及时做好设备的保护工作。以防设备在搬运、吊装过程中损坏。设备开箱检查要与业主、监理和设备供应部门共同进行。设备开箱检查主要为下述内容：（1）、包装外观有无损坏和受潮；（2）、设备的名称、规格型号是否符合设计图纸要求；（3）、设备装箱的清单和技术文件是否齐全；（4）、设备随机附件、专用工具规格数量是否和说明文件一致；（5）、设备表面有无缺陷、损坏、锈蚀、受潮等现象。第3页共99页第2页共99页小型设备运输示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页设备开箱检查完成后，要填写“开箱检查记录”，并经业主代表、设备厂家、监理单位、施工单位会签确认。1.1.1.4、设备运输（1）、设备运输方式简述本工程的冷水机组为螺杆式冷水机组，每站布置两台，布置在站台或站厅层的冷水机房。空调机组为组合式空调处理机组、整体式新风处理机组，组合式空调机组以散件进入现场，分段组装，每段空调机组重量约1t左右，重量相对较轻，机组的吊装较为简单。冷水机房距风井仅一墙之隔，运输时先规划出设备运输通道图，待设备进入机房后再进行砌筑。施工准备阶段，内部先沟通好，安排好砌墙顺序及墙上需预留的设备通道口。各类设备可以分别采用以下几种方法运输。（2）、单重2t以内的车站材料设备运输根据施工现场实际情况，在吊装孔设置2t门式单轨电动葫芦吊一台，用作垂直运输2t以内的设备、材料至各层，再采用手动液压叉车等运送到施工点（见下图）。第4页共99页第3页共99页隧道内轻型轨道车运输示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页（3）、散体物料等小型材料设备运输在不影响设备垂直运输的情况下，设置二车笼提升架一台，用作垂直运输风阀、风口等散体物料以及小风机、阀门等小型的设备、材料。运输到各层后，使用手动液压叉车或手推斗车等运送至施工点。（4）、区间物料运输区间物料运输采用轻型轨道小车，主要运输管材及其配件，见下图。1.1.1.5、设备吊装（1）、吊装方案的选择选择车站风孔作为设备吊运通道，以汽车吊车为地面垂直吊运机械，以手动葫芦（或卷扬机）作为隧道内平移动力设备，吊车一般选用50t载荷，参数见下表：第5页共99页第4页共99页汽车吊吊装示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
