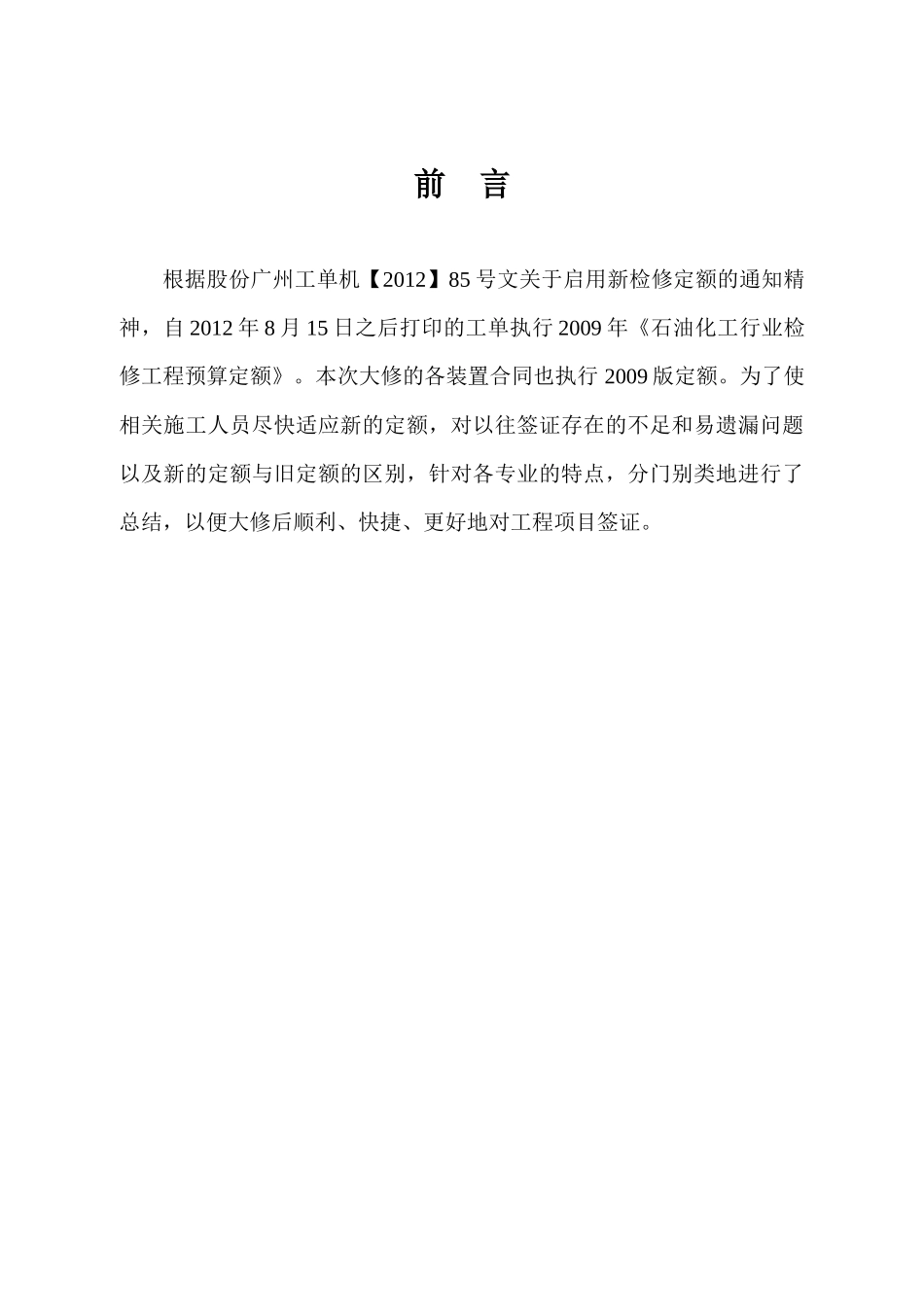

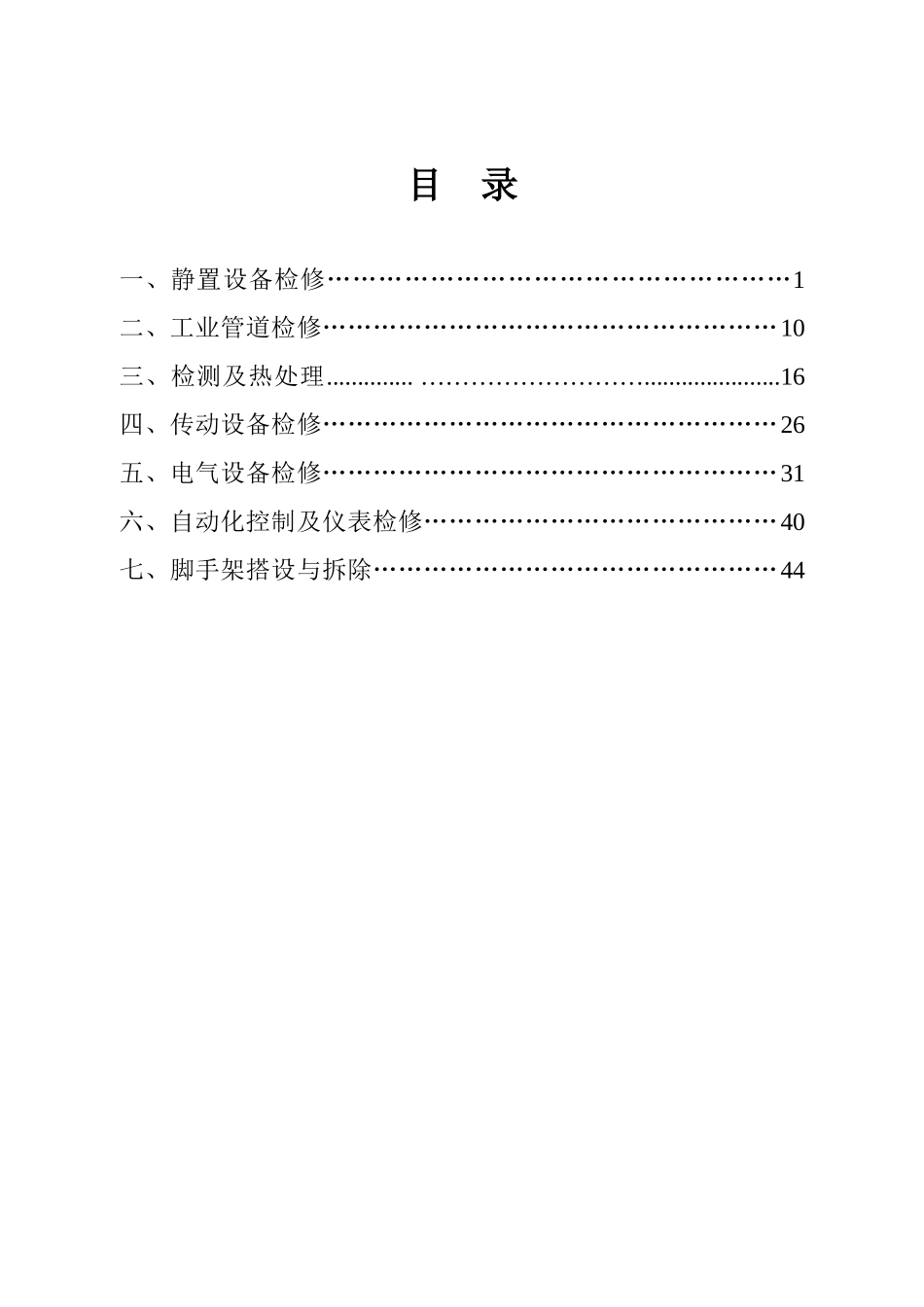

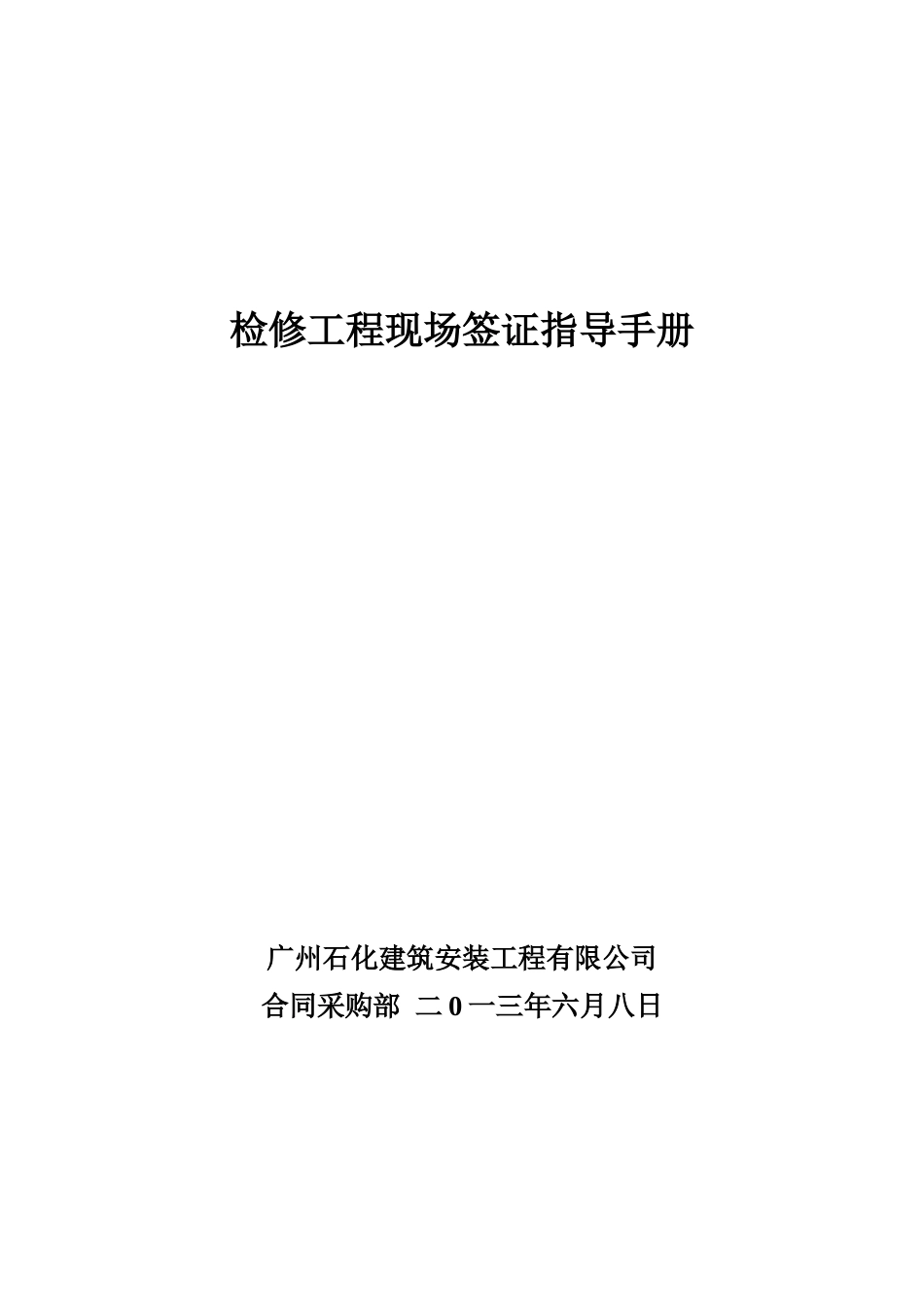

检修工程现场签证指导手册广州石化建筑安装工程有限公司合同采购部二0一三年六月八日前言根据股份广州工单机【2012】85号文关于启用新检修定额的通知精神，自2012年8月15日之后打印的工单执行2009年《石油化工行业检修工程预算定额》。本次大修的各装置合同也执行2009版定额。为了使相关施工人员尽快适应新的定额，对以往签证存在的不足和易遗漏问题以及新的定额与旧定额的区别，针对各专业的特点，分门别类地进行了总结，以便大修后顺利、快捷、更好地对工程项目签证。目录一、静置设备检修………………………………………………1二、工业管道检修………………………………………………10三、检测及热处理..............………………………......................16四、传动设备检修………………………………………………26五、电气设备检修………………………………………………31六、自动化控制及仪表检修……………………………………40七、脚手架搭设与拆除…………………………………………44第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页一、静置设备检修（一）容器检修1、容器检修要按下面具体要求写签证。序号项目名称说明内容单位类型1容器整体拆除及安装设备安装标高、单重台卧式、立式2容器分段拆除及安装直径、材质、焊接方式吨卧式、立式3容器制作类型、材质、设备重量吨矩形、平底平顶圆型4容器试压设备容积、压力台水压试验、气密试验、水冲洗5容器外部盘管加热器拆除、预制安装盘管公称直径米6容器内加强圈更换kg7水封罐内套筒更换吨8过滤器滤芯抽装类型根油品质、气体介质9筒袋式过滤器拆装公称直径台2、容器设备整体吊装重量包括设备本体和随设备吊装的附件、吊耳、绝热、内衬，外部管线、平台、栏杆等重量。容器设备分段吊装重量包括随设备拆除的内件（指内部固定件）、设备的开口件、加强板、裙座等全部金属件重量；不包括设备外部平台、梯子、栏杆及预先拆除的内件等重量。3、容器检修时，如发生各种预制和组装时使用的胎具制作、安装及拆除，辅助机具安装及拆除，都要写入签证。4、过滤器滤芯抽装未包括与其连接法兰拆装，要另外签证。5、容器设备的鉴定、监检费有发生要签证。第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页（二）塔、反应器检修1、塔、反应器检修要按下面具体要求写签证。序号项目名称说明内容单位类型1塔盘板检修（若只需拆除检修通道时应写明通道拆除检修）设备直径、类型层浮动喷射式塔、S型、槽型泡罩塔、圆型泡罩塔、浮阀塔、舌型、斜孔塔、筛板塔、旋转塔2塔内集油箱检修材质kg3塔内喷淋头检修个4塔内分布器检修设备直径、类型套进料分布器、槽式液体分布器5塔内壁不锈钢衬板衬板厚度、设备部位㎡设备部位：头盖、筒体、6破沫网检修设备直径、类型层分块式、篦式7塔内部件检修设备直径、类型吨塔盘主梁、支座及附件固定小件，盲台、两侧固定降液板（受液盘），两侧活动降液板8塔壁圈安装设备直径层9塔内小件补（换）类型个浮阀、卡子、销钉、螺栓、圆型泡帽10塔内壁衬板塞焊孔焊接个11塔内波纹填料更换材质m3金属、塑料12填料拆装类型、规格吨乱堆瓷环、碳钢环、不锈钢环、铝环、塑料环；排列瓷环、石英砂、砾(卵)石、瓷球、木格子/不分规格、石英石、13催化剂拆装类型吨分子筛、制氢、渣油加氢、加氢裂化、加氢精制、连续重整、硫磺回收、转化炉14反应器大盖拆装个15反应器内部件拆装设备直径、类型层泡罩盘、格栅网、格栅、冷氢分配盘16热电偶套管拆装只17反应器内部加衬不锈钢板衬板厚度㎡第2页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页18反应器内部主梁拆装吨19立式设备分段拆除及安装直径、材质、焊接方式吨2、填料、催化剂装卸以“吨”为计量单位，通常工单以“立方米”为单位，签证要注意换为“吨”。波纹填料更换以“立方米”为计量单位，波纹填料支撑和压盖以“吨”为计量单位。3、塔、反应器内部衬板以“平方米”为计量单位（每处面积不足0.3平方米要以“处”为单位写签证（...
