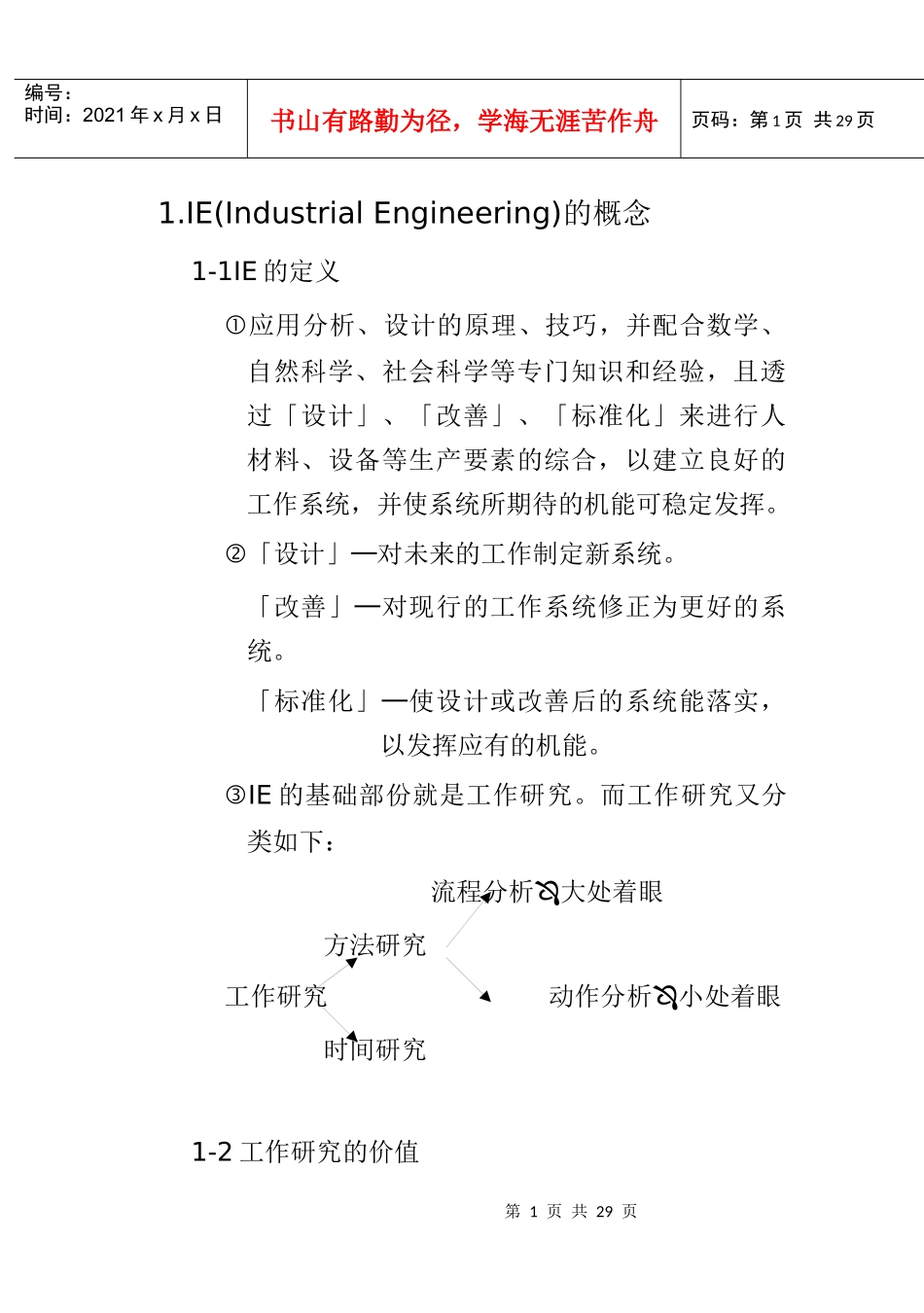

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页1.IE(IndustrialEngineering)的概念1-1IE的定义应用分析、设计的原理、技巧，并配合数学、自然科学、社会科学等专门知识和经验，且透过「设计」、「改善」、「标准化」来进行人材料、设备等生产要素的综合，以建立良好的工作系统，并使系统所期待的机能可稳定发挥。「设计」─对未来的工作制定新系统。「改善」─对现行的工作系统修正为更好的系统。「标准化」─使设计或改善后的系统能落实，以发挥应有的机能。IE的基础部份就是工作研究。而工作研究又分类如下：流程分析大处着眼方法研究工作研究动作分析小处着眼时间研究1-2工作研究的价值第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页系统化研究以发现最佳的方法。决定作业标准最精确的方法。决定标准时间最精确的方法。应用范围宽广，无论直接或间接单位皆可应用。教育训练的有效工具。2.流程分析2-1流程分析的内容及其应用的工具从整个制程或一系列的操作做全盘考虑，分析下列项目：工程的分割、顺序、配置合适否?作业是否多余或重复?搬运、停滞、储存的次数是否太多，时间是否太长?进而改善工作程序、方法，增加净作业比例及有附加价值之作业，以提高工作效率。相关的分析工具有：制品工程分析表第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页(FLOWPROCESSCHART)作业者制品流程线图(FLOWDIAGRAM)从某工作站、分析作业者的操作方法、或作业者与机器间的相对关系，进而改善操作方法以缩短工时或提高机器效率。一般称为联合工程分析，其相关分析工具有：人机器程序图多动作程序图操作人程序图2-2流程图分析图表的作用可将工作的基本资料如搬运路线与距离、操作时间、制造数量、设备与机器产能、工作方法、使用的材料与工具等，具体、清晰地显示出来，以突破记忆力的限制，进而明确地把握问题的所有现象，以有效地进行改善。作業者第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页2-3流程分析的符号符号意义说明○操作直径3/8”的圆圈。凡一件物品、或目标经有意地改变其物理或化学性质，此改变性质的过程称为操作。故操作常使材料、零件或加工更进一步接近完成。当然操作包含有事前准备及善后处理。搬运空心箭号。凡有意改变物体之位置，由一处移至另一处，即为搬运。但其移动，如为操作或检验所附带发生者，则非搬运。检验每边3/8”之正方形，为鉴定物体(原材料、零件、半成品、成品)的性质与规格之异同，而给予试验，比较或证明其数量及品质，称为检验，检验须有标准。D停滞正写的大”D”字，由于预定的次一行动(如操作、搬运、检验)未马上发生，而产生的时间空档，此空档为非必要，或非控制情况之下产生者。▽储存为物品的保存或维持，但此行动是在可控制的状态下，故储存行第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页动的取消，须经制度或法定上的认可，如领出物料，须经有关人员签可。2-4工程分析表何谓工程分析表由””、””、””、”D”、”▽”等五种事象的符号构成，而将整个制程作详尽记录的图表。可利用此表来分析搬运距离，次数，停滞与储存时间等隐藏成本的浪费。可分为：制品工程分析表─说明制程中原料、在制品或零件被处理的过程。作业者工程分析表─说明操作者一连串的作业过程。绘制方式：以印刷好的表格绘制，格式有很多种，如附件。直接以手绘于白纸上，如下例：第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页工程分析表的中央填写分析记号，右侧写作业内容或条件等，而左侧则写所需时间、搬运距离。工程分析的实施步骤：确定分析的目的明确问题是什么?目的是什么?如生产流程上之瓶颈，距离太长的运搬，物体人员流动反复恒高，增进厂房利用率……….等。现场调查前的收集资料...
