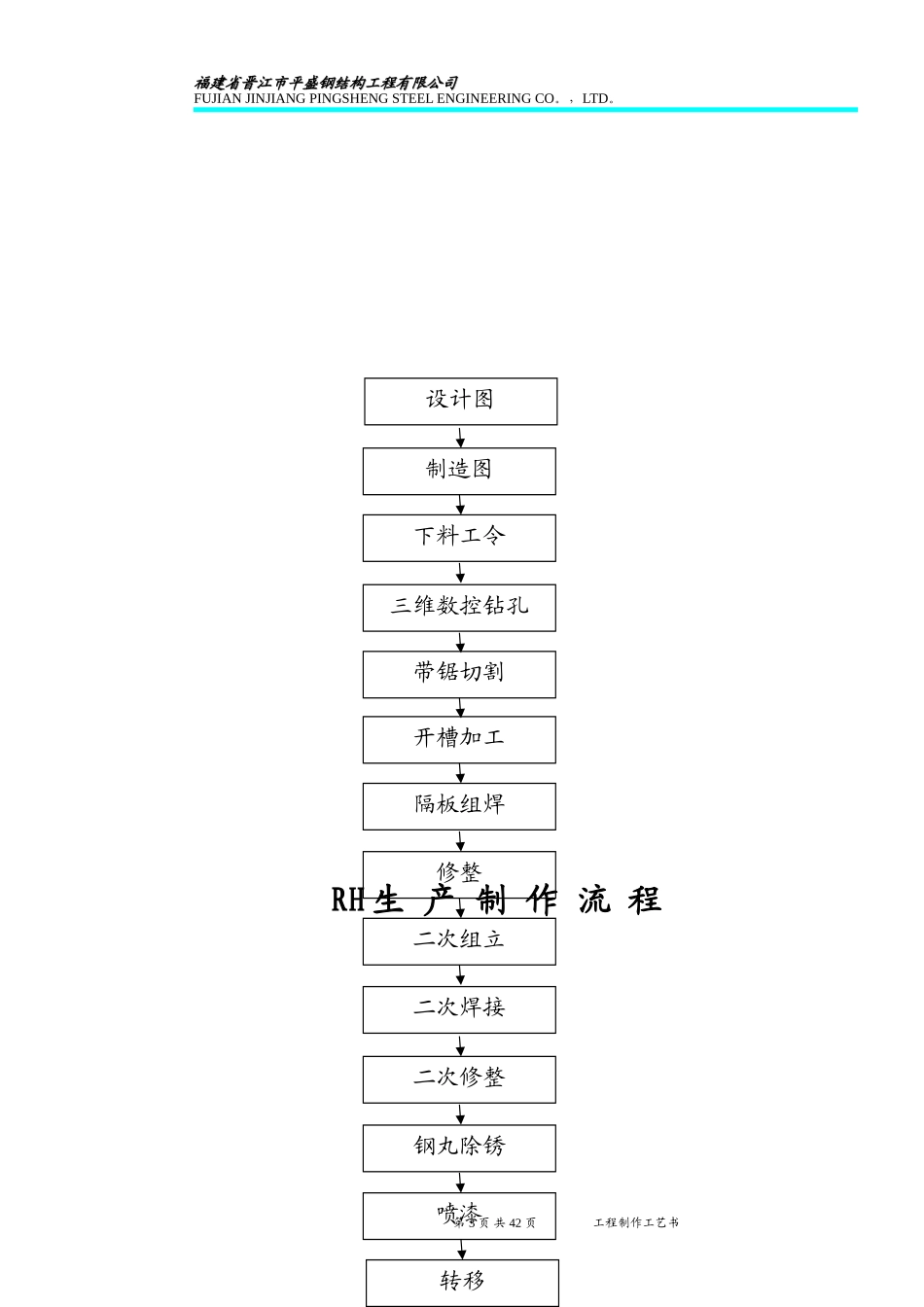

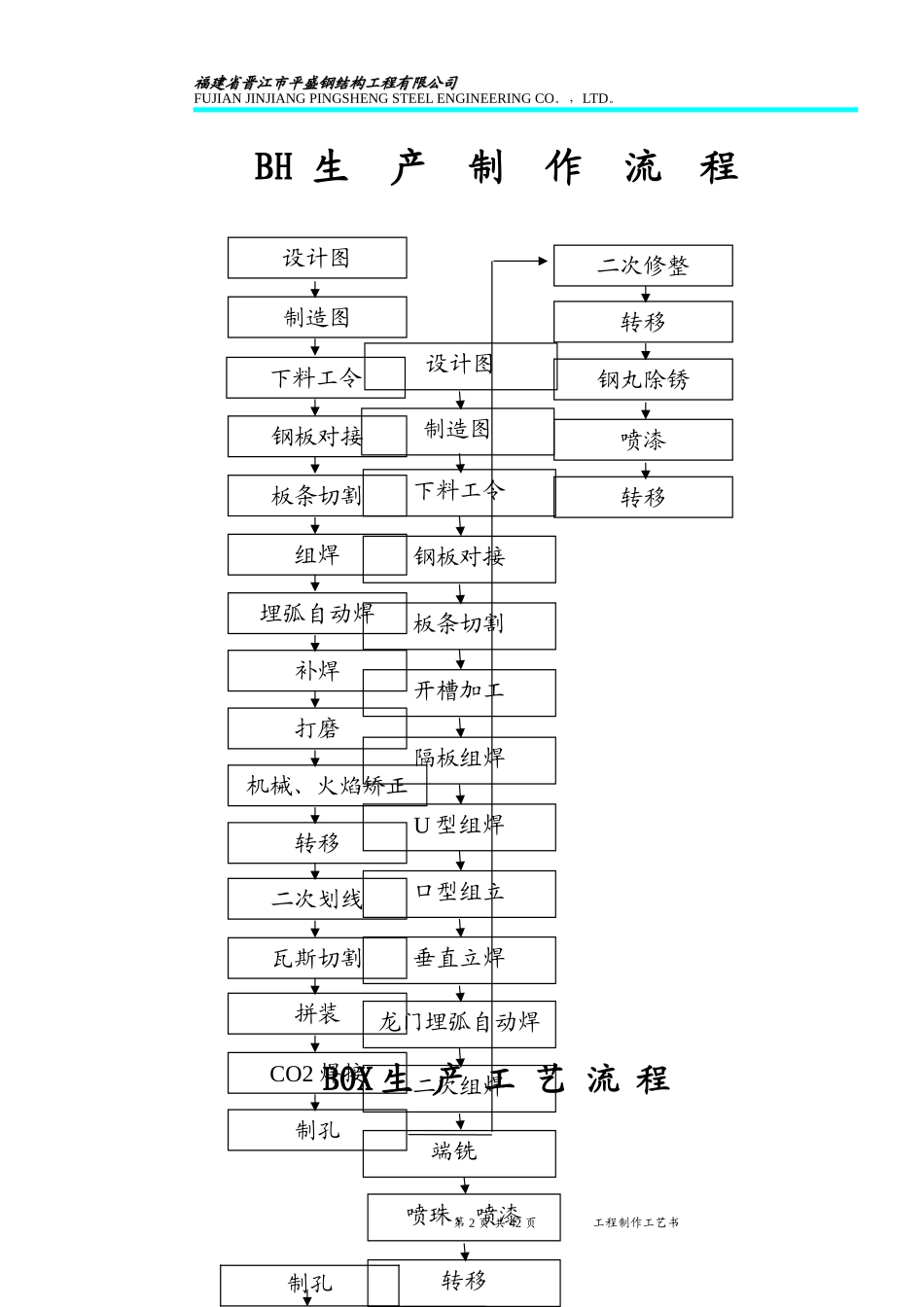

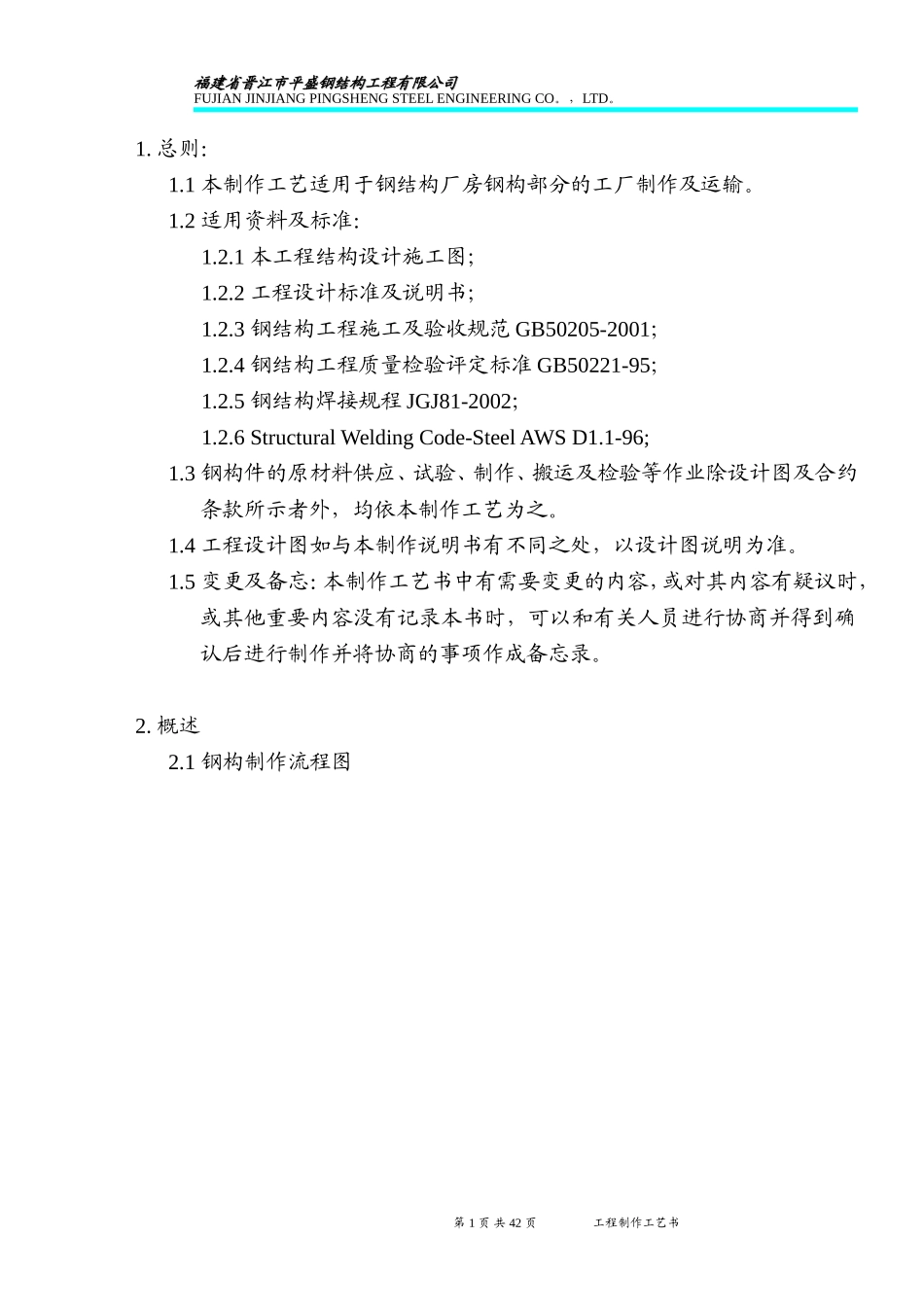

福建省晋江市平盛钢结构工程有限公司福建省晋江市平盛钢结构工程有限公司FUJIANJINJIANGPINGSHENGSTEELENGINEERINGCO。,LTD。1.总则:1.1本制作工艺适用于钢结构厂房钢构部分的工厂制作及运输。1.2适用资料及标准:1.2.1本工程结构设计施工图;1.2.2工程设计标准及说明书;1.2.3钢结构工程施工及验收规范GB50205-2001;1.2.4钢结构工程质量检验评定标准GB50221-95;1.2.5钢结构焊接规程JGJ81-2002;1.2.6StructuralWeldingCode-SteelAWSD1.1-96;1.3钢构件的原材料供应、试验、制作、搬运及检验等作业除设计图及合约条款所示者外,均依本制作工艺为之。1.4工程设计图如与本制作说明书有不同之处,以设计图说明为准。1.5变更及备忘:本制作工艺书中有需要变更的内容,或对其内容有疑议时,或其他重要内容没有记录本书时,可以和有关人员进行协商并得到确认后进行制作并将协商的事项作成备忘录。2.概述2.1钢构制作流程图第1页共42页工程制作工艺书福建省晋江市平盛钢结构工程有限公司福建省晋江市平盛钢结构工程有限公司FUJIANJINJIANGPINGSHENGSTEELENGINEERINGCO。,LTD。BH生产制作流程BOX生产工艺流程第2页共42页工程制作工艺书设计图制造图下料工令钢板对接板条切割开槽加工隔板组焊U型组焊口型组立垂直立焊龙门埋弧自动焊二次组焊端铣喷珠、喷漆转移设计图制造图下料工令钢板对接板条切割组焊埋弧自动焊补焊打磨机械、火焰矫正转移二次划线瓦斯切割拼装CO2焊接制孔二次修整转移钢丸除锈喷漆转移制孔福建省晋江市平盛钢结构工程有限公司福建省晋江市平盛钢结构工程有限公司FUJIANJINJIANGPINGSHENGSTEELENGINEERINGCO。,LTD。RH生产制作流程第3页共42页工程制作工艺书设计图制造图下料工令三维数控钻孔带锯切割开槽加工隔板组焊修整二次组立二次焊接二次修整钢丸除锈喷漆转移福建省晋江市平盛钢结构工程有限公司福建省晋江市平盛钢结构工程有限公司FUJIANJINJIANGPINGSHENGSTEELENGINEERINGCO。,LTD。2.2RH生产工艺简介依据制造图及相关规范排定下料工令三维CNC钻孔机加工全自动带锯切割开槽加工二次人员板件组焊作业钢丸除锈涂装。2.2.1三维CNC钻孔机作业采用日本大东精机(DNF-1050)。生产精度高,操作性强。采用左、右、上3方向的钻头同时且独立作业,孔群至孔群移动时对惯性误差会自动修正。外部能安装记忆卡装置,使用Cardmaster,输入程式可在办公室完成,提高准确率及加工效率。2.2.2自动带锯切割采用日本大东精机(ST-6090),切割速度快,断面平整美观,加工精度远超传统半自动火焰及普通锯床切割。2.2.3开槽加工采用日本“HATARI”型钢开槽机,装配自动完全装置,可操作盘上连接第4页共42页工程制作工艺书福建省晋江市平盛钢结构工程有限公司福建省晋江市平盛钢结构工程有限公司FUJIANJINJIANGPINGSHENGSTEELENGINEERINGCO。,LTD。加工,大幅提高生产性能。采用微软电脑装置,从集中控制开始,通过电钮控制传送机及各档工作速度,大幅提高加工效率及加工精度。2.3BOX生产简介依据制作图及相关规范,排定下料工令钢板对接板条切割开槽加工隔板组焊ㄩ型组焊型组立垂直立焊龙门自动焊二次自动焊端铣喷珠、涂装。2.3.1BOX隔板组装采用BOX型柱中间隔板与焊接的专用设备,组装隔板时采用气缸压紧定位,然后进行点焊,焊完一面后通过电动翻转工作台1800角焊接另一面。然后再把工作台翻至水平,并松开气缸卸下工件,由于采用进口电磁制动电机及通过蜗轮蜗杆传动,可确保工作台在任意位置精确停止并自锁。2.3.2ㄩ型组立工作时工件放置于由多个支承座组成的工件平台上,依靠行走门架上的上压缸及侧压缸压紧工件的腹板及翼板,对压紧后的部位实行点焊,通过门架行走将整个工件全长范围内实施点焊,点焊结束后的工件通过升降输送辊道的输送进入下一工序。2.3.3型组立本工序用于经ㄩ型组立后最后加口盖板的组装,经ㄩ型组装后的构件以输送辊道送至箱形组装机的固定门架内,盖口上盖板,通过门架上的两件上压缸及门架左右两侧可升降的侧压缸压紧箱形架上盖板,确保上盖板与ㄩ型件没有间隙,并左右对齐。然后进行局部点焊,点焊牢固后松开所有压紧缸,并通过辊道前一段然后再压紧...
