菲尼特射线检测通用工艺规程VIP免费

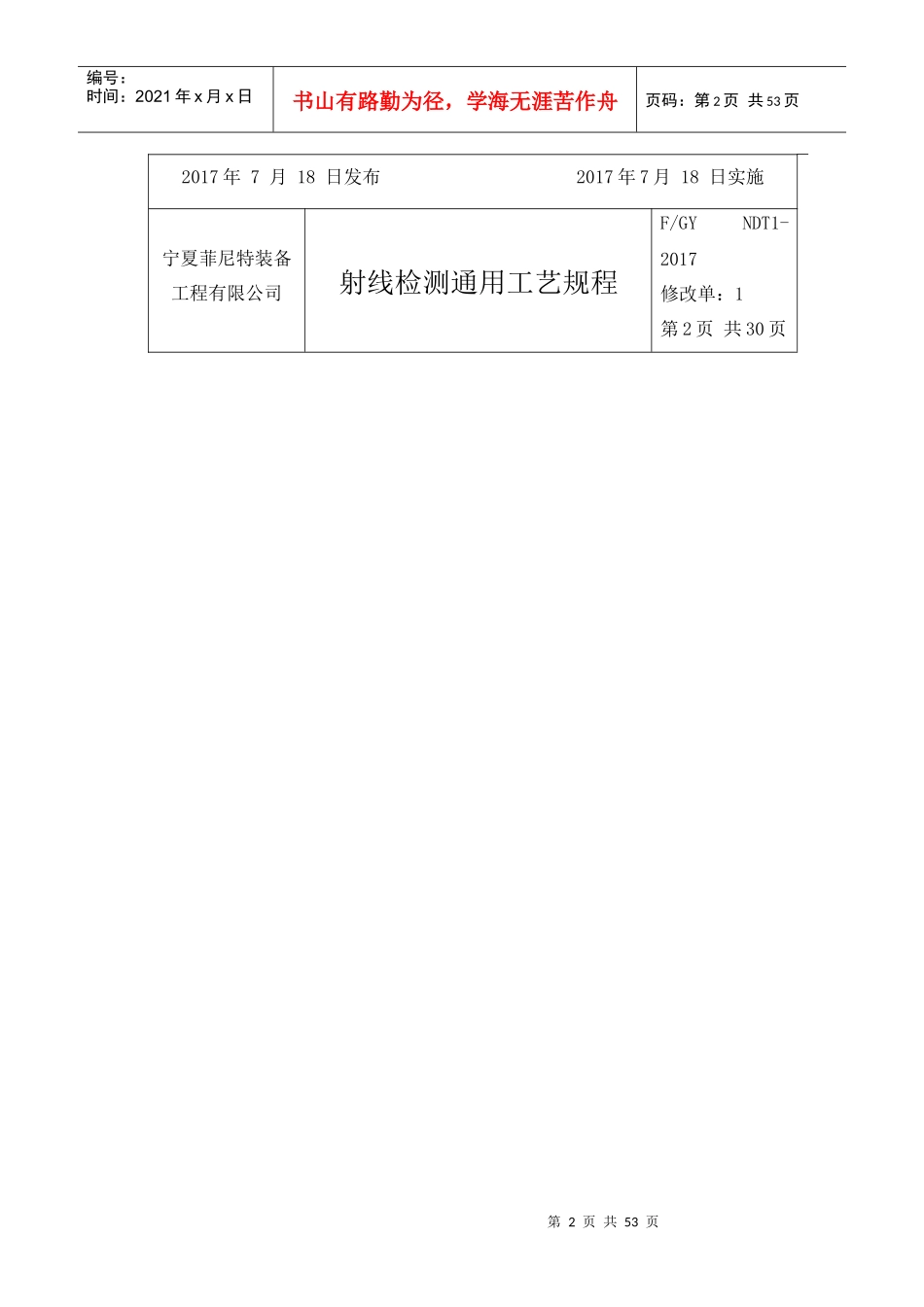

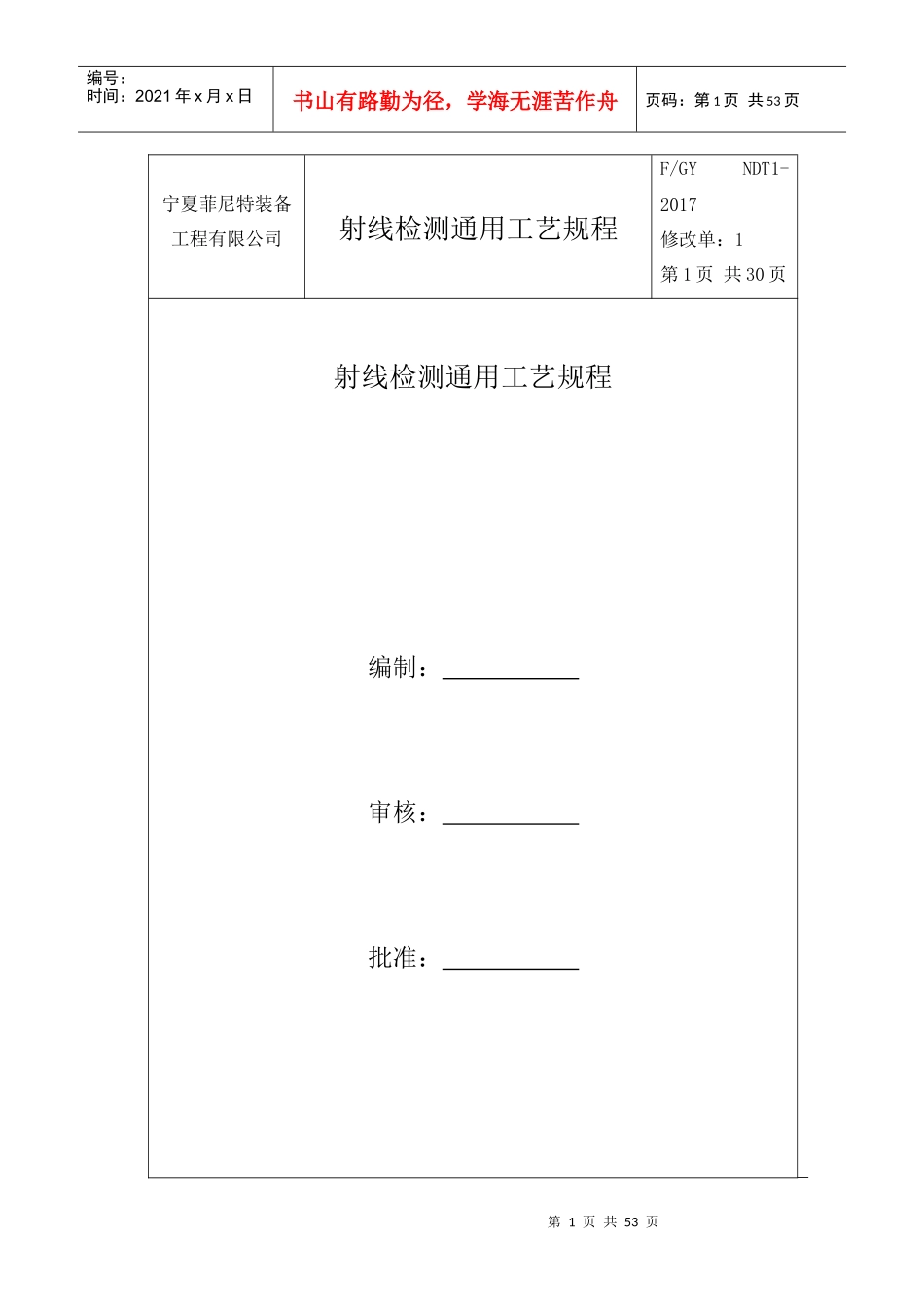

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第1页共30页射线检测通用工艺规程编制：审核：批准：第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页2017年7月18日发布2017年7月18日实施宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第2页共30页第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页1.主要内容与适用范围1.1本规程规定了焊接接头射线检测人员应具备的资格、所用器材、检测工艺和验收标准等。1.2本工艺依据NB/T47013的要求编写。适用于金属熔化焊焊接接头的金属包括钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。焊接接头的型式包括板及管的对接接头对接焊缝（以下简称“对接焊缝”）、插入式和安放式接管角接接头对接焊缝（以下简称“管座角焊缝”）和管子-管板角焊缝。适用于X射线和r射线AB级检测技术。满足《固定式压力容器安全技术监察规程》和GB150的要求。1.3射线检测工艺卡是射线检测通用工艺的补充。由RTⅡ级人员按图样，通用工艺、检测委托单要求编写，其参数规定更具体。2.引用标准NB/T47013《承压设备无损检测》GB16357《工业X射线探伤放射卫生防护标准》GB18465《工业γ射线探伤放射卫生防护标准》JB/T7902《线型像质计》GB150《钢制压力容器》3.1无损检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》取得资格证书，不同无损检测方法的各技术等级人员，只能从事与该等级相应的工作并负相应的技术责任。3.2射线检测人员未矫正或矫正的近（远）视力和远（距）视力应不小于5.0，第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第3页共30页第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页测试方法应符合GB11533的规定执行。评片人员应每年检查一次。4.辐射防护4.1放射卫生防护应符合GB18871、GBZ117和GBZ132的相关规定，曝光室应经环保部门测试合格。，4.2透照时尽量在曝光室内进行，须现场检测时按照GBZ132的规定画定控制和管理区、设置警告标志，检测作业事等。4.3从事射线检测工作时，应配戴个人剂量仪，携带剂量报警仪，控制检测人员接受的最大射线照射剂量不大于每年5×10-2Sv。5.设备、器材和材料5.1射线源和能量的选择5.1.1使用设备见表1表1产地型号有效焦点（mm）透照厚度范围（mm）备注丹东XXH—20051.0×2.520周向丹东XXH—25051.0×2.528周向丹东XXH—30051.0×2.536周向5.1.2射线检测时，尽量选用较低管电压，透照不同厚度的钢制压容器时接接头第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页宁夏菲尼特装备工程有限公司射线检测通用工艺规程F/GYNDT1-2017修改单：1第4页共30页第7页共53页第6页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共53页时，允许使用的最高管电压应控制在图1的范围内。对截面厚度变化大的承压设备，在保证灵敏度的的前提下，允许采用超过图1规定。但对钢检测，管电压增量不应超过50KV。5.2胶片和增感屏5.2.1胶片：在满足灵敏度要求的情况下，一般X射线AB级透照时选用T3类或更高类别的胶片。如爱可发D7、天津Ⅲ等，r射线应选用T2型或更高类别胶片5.2.2增感屏：采用金属增感屏或不用增感屏。金属增感屏的选用见表2射线种类增感屏材料前屏厚度（mm）后屏厚度（mm）≤300Kv铅箔0.03～0.10≤0.15Ir192铅箔0.1～0.20.1～0.25.2.3胶片和增感屏在透照过程中应始终紧密接触。5.3象质计5.3.1底片影像质量采用线型像质计或孔型像质计测定。通用线型像质计和等径线型像质计的型号和规格应符合JB/T7902的规定，孔型像质计型号和规格应满足GB/T23901.2的规定。5.3.2像质计的材料、材料代号和不同材料的...
