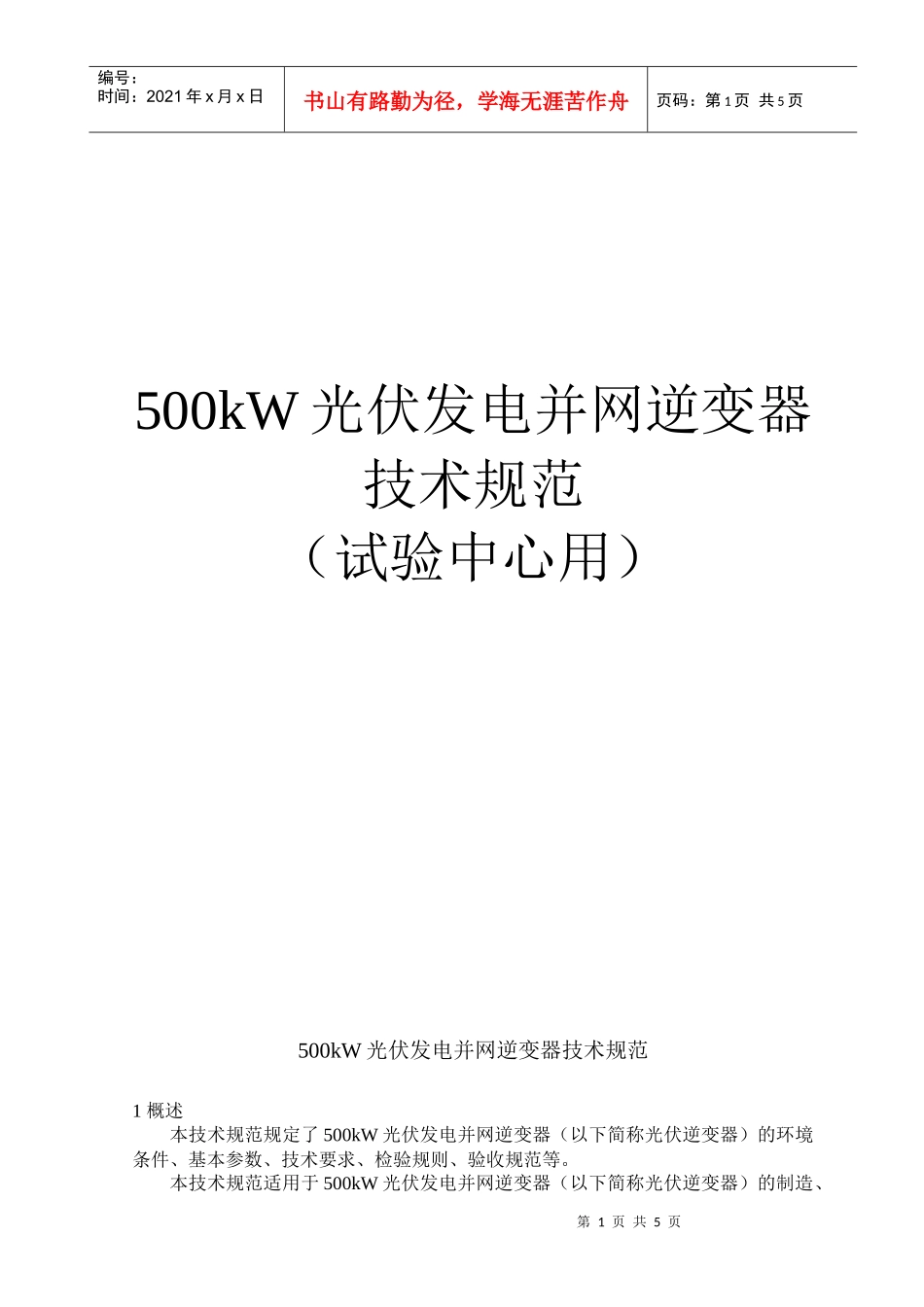

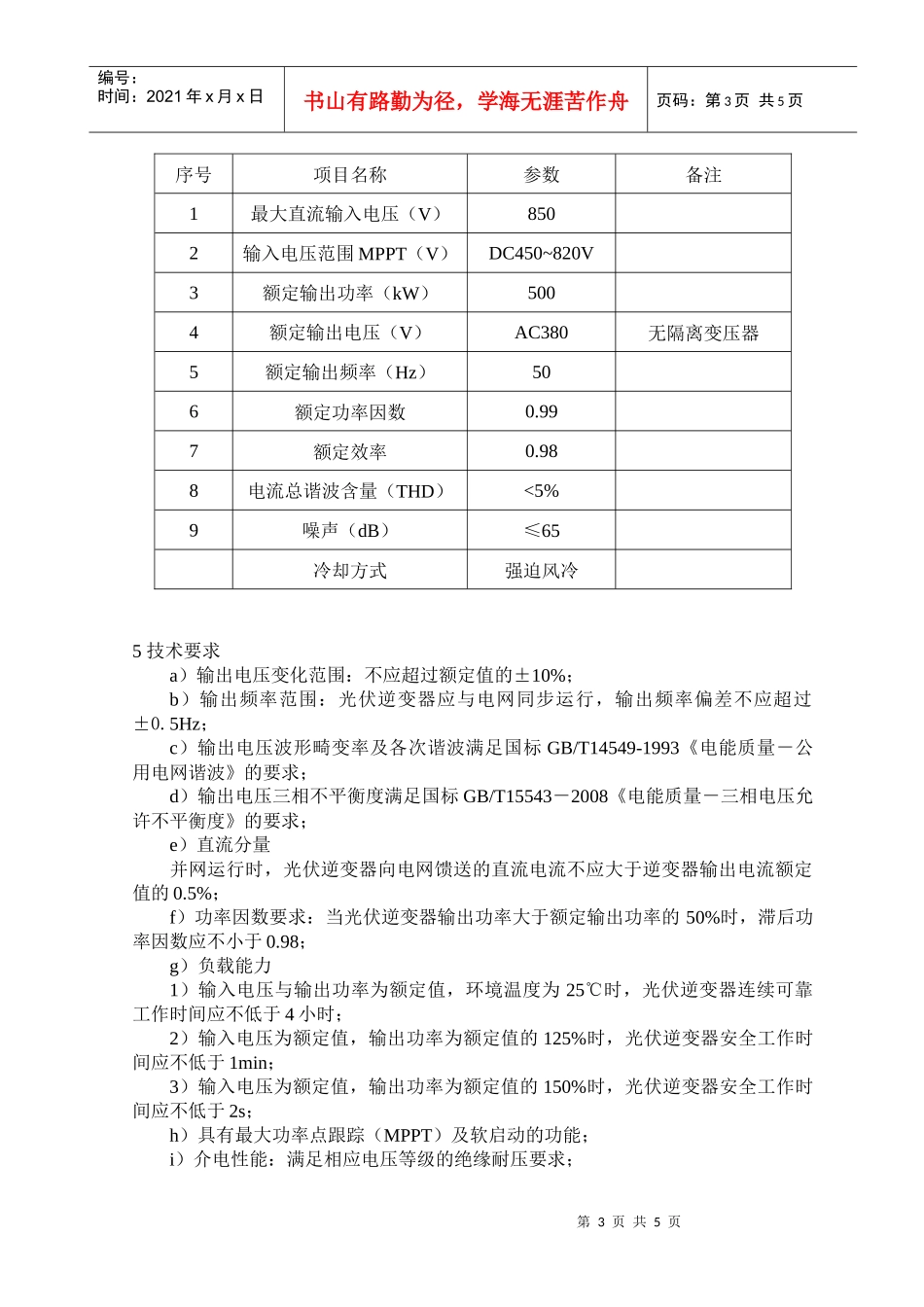

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页500kW光伏发电并网逆变器技术规范（试验中心用）500kW光伏发电并网逆变器技术规范1概述本技术规范规定了500kW光伏发电并网逆变器（以下简称光伏逆变器）的环境条件、基本参数、技术要求、检验规则、验收规范等。本技术规范适用于500kW光伏发电并网逆变器（以下简称光伏逆变器）的制造、第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页出厂检验及验收。2引用标准GB/T191-1990包装储运图示标准GB/T3859.1-93半导体变流器基本要求的规定GB/T3859.2-93半导体变流器应用导则GB/T3859.3-93半导体变流器变压器和电抗器GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压允许不平衡度GB/T15945-2008电能质量电力系统频率偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压GB/T13422-1992半导体电力变流器电气试验方法GB/T18479-2001地面用光伏（PV）发电系统概述和导则GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法GB-Z19964-2005光伏发电站接入电力系统技术规定GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏（PV）系统电网接口特性CNCA/CTS0004-2009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》3使用环境条件光伏逆变器的使用环境条件如表1所示。表1使用环境条件序号项目现场条件1安装地点室内2海拔高度<1000m3环境温度－10℃～＋45℃4地震烈度8度4基本参数光伏逆变器的基本参数如表2所示。表2基本参数第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页序号项目名称参数备注1最大直流输入电压（V）8502输入电压范围MPPT（V）DC450~820V3额定输出功率（kW）5004额定输出电压（V）AC380无隔离变压器5额定输出频率（Hz）506额定功率因数0.997额定效率0.988电流总谐波含量（THD）<5%9噪声（dB）≤65冷却方式强迫风冷5技术要求a）输出电压变化范围：不应超过额定值的±10%；b）输出频率范围：光伏逆变器应与电网同步运行，输出频率偏差不应超过±0.5Hz；c）输出电压波形畸变率及各次谐波满足国标GB/T14549-1993《电能质量－公用电网谐波》的要求；d）输出电压三相不平衡度满足国标GB/T15543－2008《电能质量－三相电压允许不平衡度》的要求；e）直流分量并网运行时，光伏逆变器向电网馈送的直流电流不应大于逆变器输出电流额定值的0.5%；f）功率因数要求：当光伏逆变器输出功率大于额定输出功率的50%时，滞后功率因数应不小于0.98；g）负载能力1）输入电压与输出功率为额定值，环境温度为25℃时，光伏逆变器连续可靠工作时间应不低于4小时；2）输入电压为额定值，输出功率为额定值的125%时，光伏逆变器安全工作时间应不低于1min；3）输入电压为额定值，输出功率为额定值的150%时，光伏逆变器安全工作时间应不低于2s；h）具有最大功率点跟踪（MPPT）及软启动的功能；i）介电性能：满足相应电压等级的绝缘耐压要求；第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页j）保护性能：光伏逆变器应具有过压/欠压保护、过频/欠频保护、过流保护、短路保护、极性反接保护、恢复并网、反放电保护、孤岛效应保护等。k）通讯接口要求：采用Profibus-DP现场总线通讯接口；l）柜体要求1）柜体采用垂直地面安装的自撑式结构，预留吊装接口，并有保护接地；2）柜体采用电缆下进线，直流侧设进线端子，容量满足额定电流要求，正负母排各留有不少于5根直流电缆的进线端子；交流侧设出线铜排，容量满足额定电流要求，各相留有不少于3根交流电缆的出线端子。3）防护等级：IP23。6检验规则设备检验为出厂检验及现场试验项目，出厂检验项目如表3所示。表3出厂检验项目序号检验项目1一般检验2绝缘性能检验3介电性能检验4逆变效率、功率因数测定5并网电流谐波6直流分量7噪声测定8过/欠压试验9恢复并网试验10过流保护试验11防反放电保护试验12过载保护试验13自动开...
