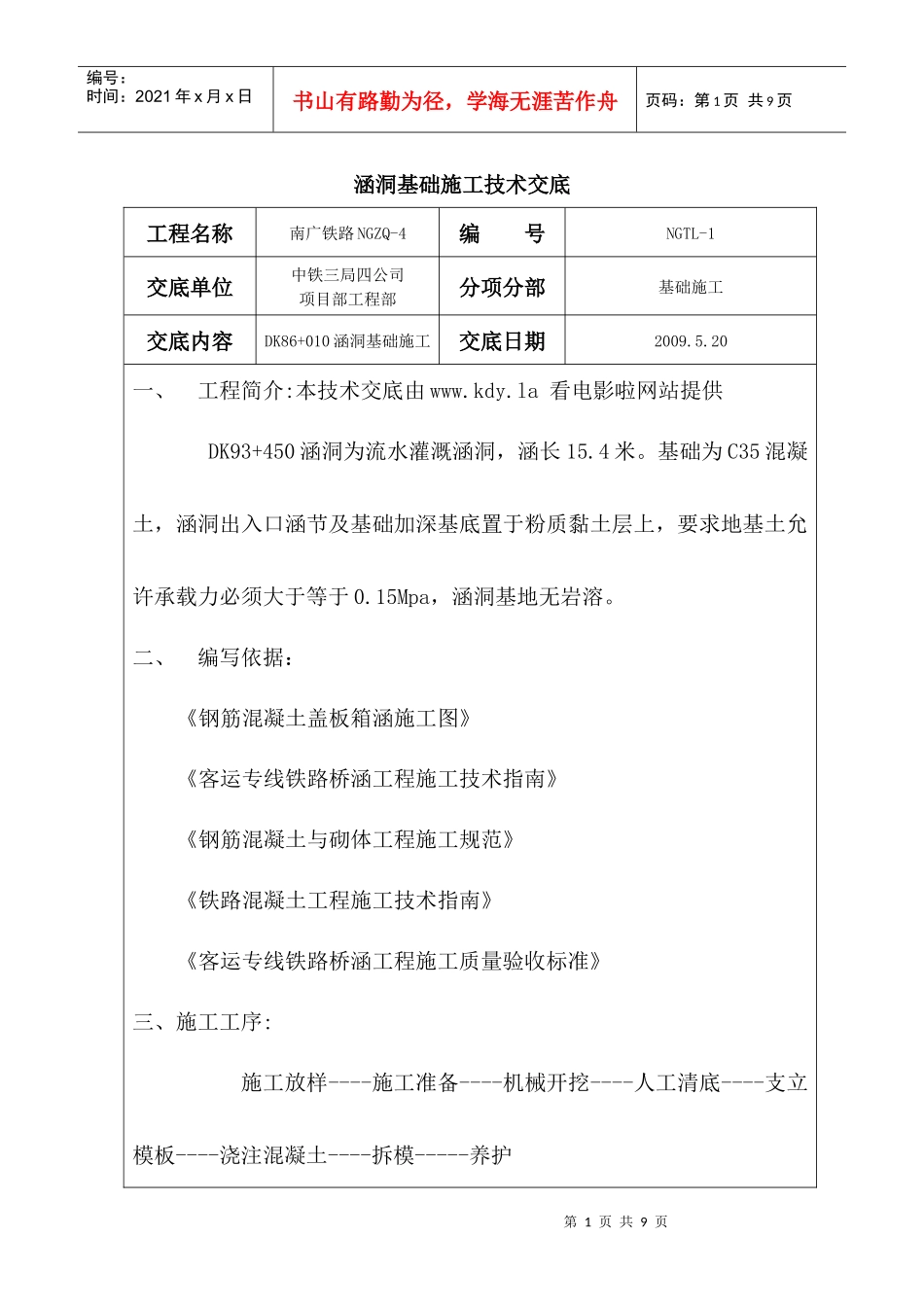

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页涵洞基础施工技术交底工程名称南广铁路NGZQ-4编号NGTL-1交底单位中铁三局四公司项目部工程部分项分部基础施工交底内容DK86+010涵洞基础施工交底日期2009.5.20一、工程简介:本技术交底由www.kdy.la看电影啦网站提供DK93+450涵洞为流水灌溉涵洞，涵长15.4米。基础为C35混凝土，涵洞出入口涵节及基础加深基底置于粉质黏土层上，要求地基土允许承载力必须大于等于0.15Mpa，涵洞基地无岩溶。二、编写依据：《钢筋混凝土盖板箱涵施工图》《客运专线铁路桥涵工程施工技术指南》《钢筋混凝土与砌体工程施工规范》《铁路混凝土工程施工技术指南》《客运专线铁路桥涵工程施工质量验收标准》三、施工工序:施工放样----施工准备----机械开挖----人工清底----支立模板----浇注混凝土----拆模-----养护第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页三、技术要求：放样技术要求：测设涵洞的中心线、方向、开挖高程，核对图纸计算基坑尺寸、高程、结合现场计算开挖坡度，从而确定基坑的开挖深度和大小轮廓线。施工准备主要是检查对现场施工用的机械设备性能、生活办公用品、材料进场情况、水、电进行调查看是否满足现场施工要求。开挖前探明地下和地上管线位置，做好改移工作，严禁盲目施工。开挖技术要求：开挖前要根据技术人员下发的技术交底开挖，基础开挖严禁欠挖超挖。发现问题及时与技术员联系。不宜间断开挖根据实际情况尽量一次开挖成型，开挖完成后要即时报质检工程师监理工程师进行检查不能长期暴露，开挖时根据现场地质情况确定开挖坡度防止坍塌。提前做排水设施（四周排水沟、汇水井等）防止雨水、地表水浸泡基坑影响承载能力，有水基坑每边放宽不能小于80cm。当基坑有地下水时，地下水位以上部位可以放坡开挖；地下水位以下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖。基坑坑壁坡度坑壁土类坑壁坡度第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1：11：1.251：1.5卵石、砾类土1：0.751：11：1.25粉质土、黏质土1：0.331：0.51：0.75极软岩1：0.251：0.331：0.67软质岩1：01：0.11：0.25硬质岩1：01：01：0注：1.坑壁有不同土层时，基坑坑壁坡度可分层选用，并酌设平台；2.当基坑深度大于5m时，基坑坑壁坡度可适当放缓或加设平台。开挖完成后通知技术、实验做基底承载力试验合格后在进行下到工序施工。基底高程的允许偏差和检验方法序号地质类别允许偏差（mm）检验方法1土±50测量检查2石+50，-200机械开挖时可预留20-30cm，待验槽前人工一次清除至设计高程，保证排水、标高、结构尺寸满足交底要求，如基坑开挖过深考虑到人工清理得土不便运出等情况，天气条件良好可在有领工员指导下开挖到设计标高。涵洞两侧过渡段范围的基坑采用级配碎石回填至原始地面，其余部分采用原状土（非膨胀土）回填，地面以上过渡段按照路基第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页专业要求办理，回填的级配碎石标准于过渡段相同。模板施工技术要求：不管采用什么材料的模板，模板都要有满足施工需要的强度、刚度、稳定性，能承受混凝土及施工中产生的重力、侧压力及其他荷载。模板接缝不漏浆，制作简单，便于拆卸并能多次使用，能够满足施工。模板与混凝土接触的面要光滑、涂刷脱模剂。模板使用完成后要保管好，防止受压变形、做到防锈除锈。模板的安装完成尺寸要满足构件的机构尺寸，偏差值要在允许的范围内。对安装完成的模板要检查尺寸、接缝严密情况、加固情况防止结构变小或变大不合格、防止漏浆影响外观、防止跑模崩模。模板安装允许偏差和检验方法：序号项目允许偏差（mm）检验方法1轴线位置基础15尺量每边不少于2处梁、柱、板、墙、拱52表面平整度52m靠尺和塞尺不少于3处3高程基础±20测量梁、柱、板、墙、拱±54模板的侧向柱h/1000拉线尺量第5页共9页第4页共9页编号：时间：2021年x月x日书山有路...
