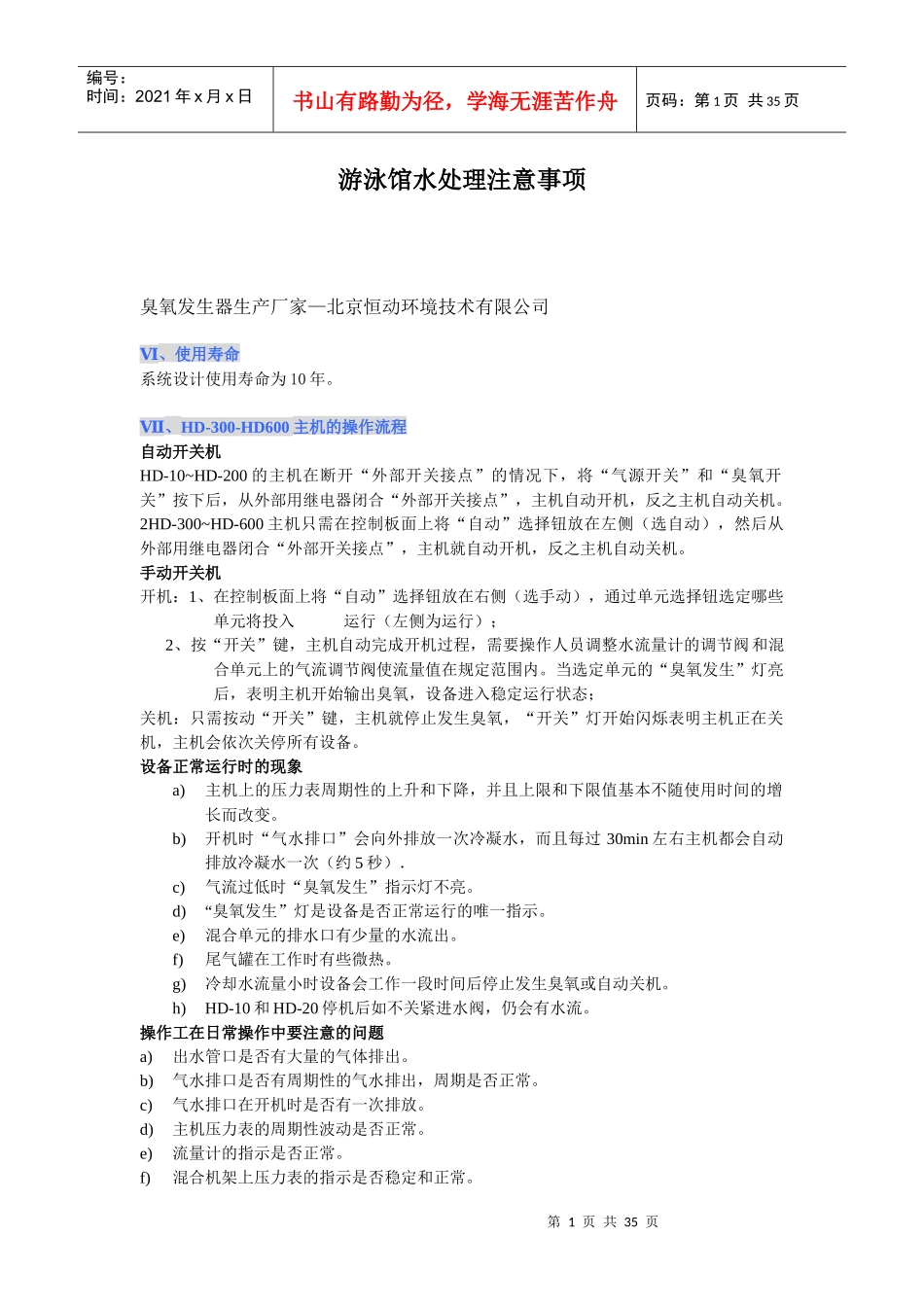

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页游泳馆水处理注意事项臭氧发生器生产厂家—北京恒动环境技术有限公司Ⅵ、使用寿命系统设计使用寿命为10年。Ⅶ、HD-300-HD600主机的操作流程自动开关机HD-10~HD-200的主机在断开“外部开关接点”的情况下，将“气源开关”和“臭氧开关”按下后，从外部用继电器闭合“外部开关接点”，主机自动开机，反之主机自动关机。2HD-300~HD-600主机只需在控制板面上将“自动”选择钮放在左侧（选自动），然后从外部用继电器闭合“外部开关接点”，主机就自动开机，反之主机自动关机。手动开关机开机：1、在控制板面上将“自动”选择钮放在右侧（选手动），通过单元选择钮选定哪些单元将投入运行（左侧为运行）；2、按“开关”键，主机自动完成开机过程，需要操作人员调整水流量计的调节阀和混合单元上的气流调节阀使流量值在规定范围内。当选定单元的“臭氧发生”灯亮后，表明主机开始输出臭氧，设备进入稳定运行状态；关机：只需按动“开关”键，主机就停止发生臭氧，“开关”灯开始闪烁表明主机正在关机，主机会依次关停所有设备。设备正常运行时的现象a)主机上的压力表周期性的上升和下降，并且上限和下限值基本不随使用时间的增长而改变。b)开机时“气水排口”会向外排放一次冷凝水，而且每过30min左右主机都会自动排放冷凝水一次（约5秒）．c)气流过低时“臭氧发生”指示灯不亮。d)“臭氧发生”灯是设备是否正常运行的唯一指示。e)混合单元的排水口有少量的水流出。f)尾气罐在工作时有些微热。g)冷却水流量小时设备会工作一段时间后停止发生臭氧或自动关机。h)HD-10和HD-20停机后如不关紧进水阀，仍会有水流。操作工在日常操作中要注意的问题a)出水管口是否有大量的气体排出。b)气水排口是否有周期性的气水排出，周期是否正常。c)气水排口在开机时是否有一次排放。d)主机压力表的周期性波动是否正常。e)流量计的指示是否正常。f)混合机架上压力表的指示是否稳定和正常。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页g)水封罐中是否有水。h)尾气罐是否有臭氧泄漏。i)主机和混合机架间的臭氧管路是否完好。j)接地线路是否完好。k)注意设备有无不正常的声音和震动。设备的常见故障及处理方法主机的常见故障及处理方法见表8，表9。混合单元见表10表8主机一般故障序号现象检查及排除1控制板1号红灯亮①主机箱内温度过高——冷却风扇坏。②放电系统故障。2控制板2号红灯亮①主机箱内温度过高——冷却风扇坏。②空压机散热不良。③箱内温控坏。3控制板3号红灯亮①气体流量没有、过小或不稳定。②传感器坏。4控制板4号红灯亮①放电筒冷却水流量不足。②冷却水温过高（超过30℃）。③放电筒温控坏。5压力表指示的上、下限值比正常值明显要小或完全无压力。①空压机易损件老化、磨损。②管路漏气或严重破裂。③气水排气阀门卡死。6压力表指示的上、下限值比正常值明显要高或安全阀频繁排气①控制保险烧坏或控制变压器烧坏。②控制板坏。③制氧机坏。注：请与正常排气周期分清。7开机时气水排口不排气①气水排污阀门损坏或线路故障。②排气过滤器堵塞。③控制板坏。8无气体流量①水封罐中缺水。②臭氧调节阀没有调大。③臭氧管路破裂。④放电筒进气管破裂。⑤空压机损坏或出气管路破裂。⑥放电管破裂。⑦混合单元故障。9气流量波动大①水封罐中缺水。②管路有少量漏气。③管路阻力过大或管路中有少量水。④水射器抽力不均匀。表9主机的差异故障第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页序号现象检查及排除HD-10HD-20HD-40HD-80HD-150HD-2001按动“气源开关”，开关灯亮，但听不到空压机工作声。①接线的相序错误。②三相有缺相现象。③线路故障或空压机故障。2按动“气源开关”，开关灯不亮。①控制保险烧坏。②灯不亮但空压机工作——灯烧坏。3按动“臭氧开关”，开关灯不亮。①放电保险烧坏。②“臭氧发生”灯能亮——灯烧坏。HD300~HD600通电后电源指示灯不亮①主控箱内主径空开、水泵空开是否跳...
