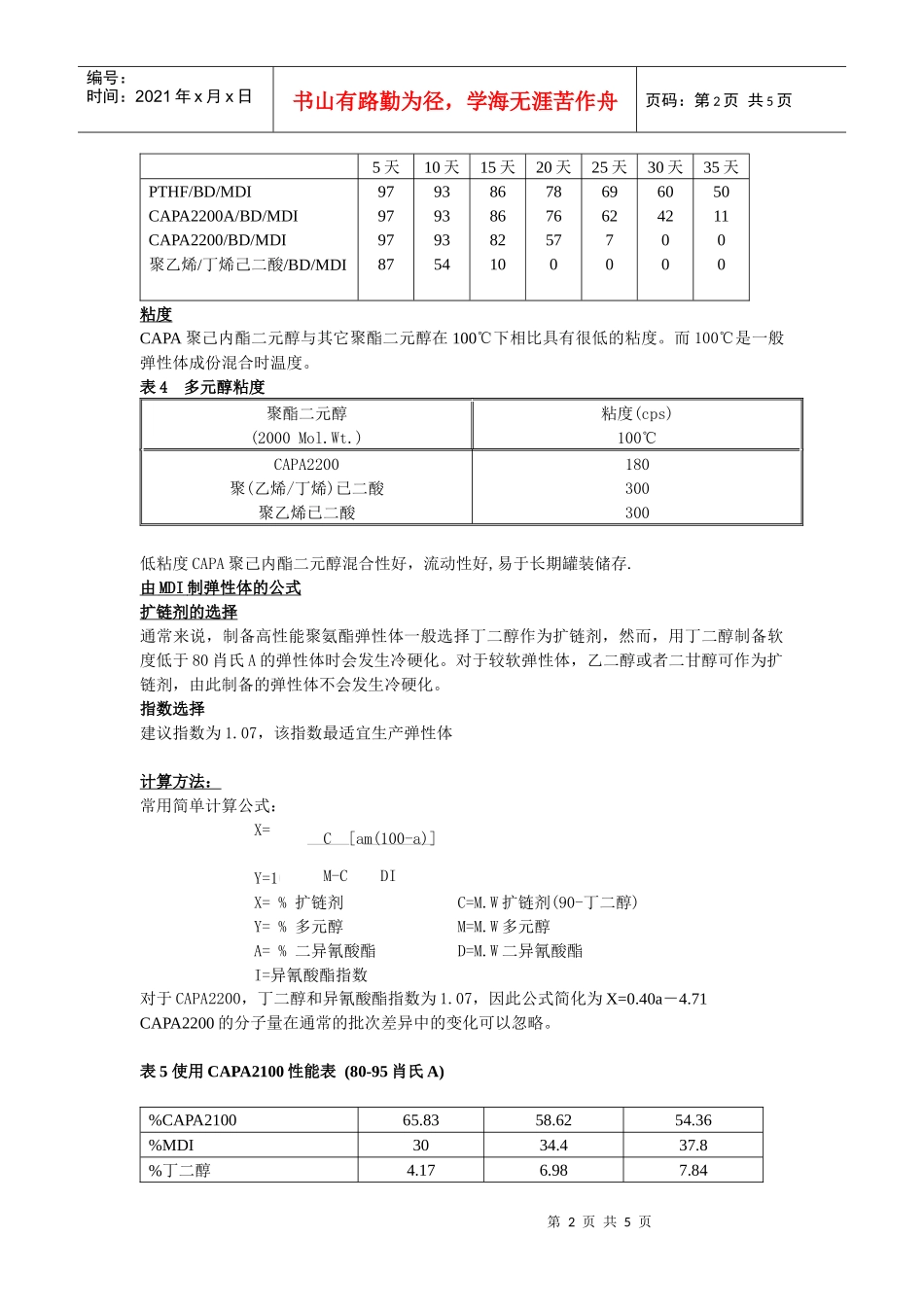

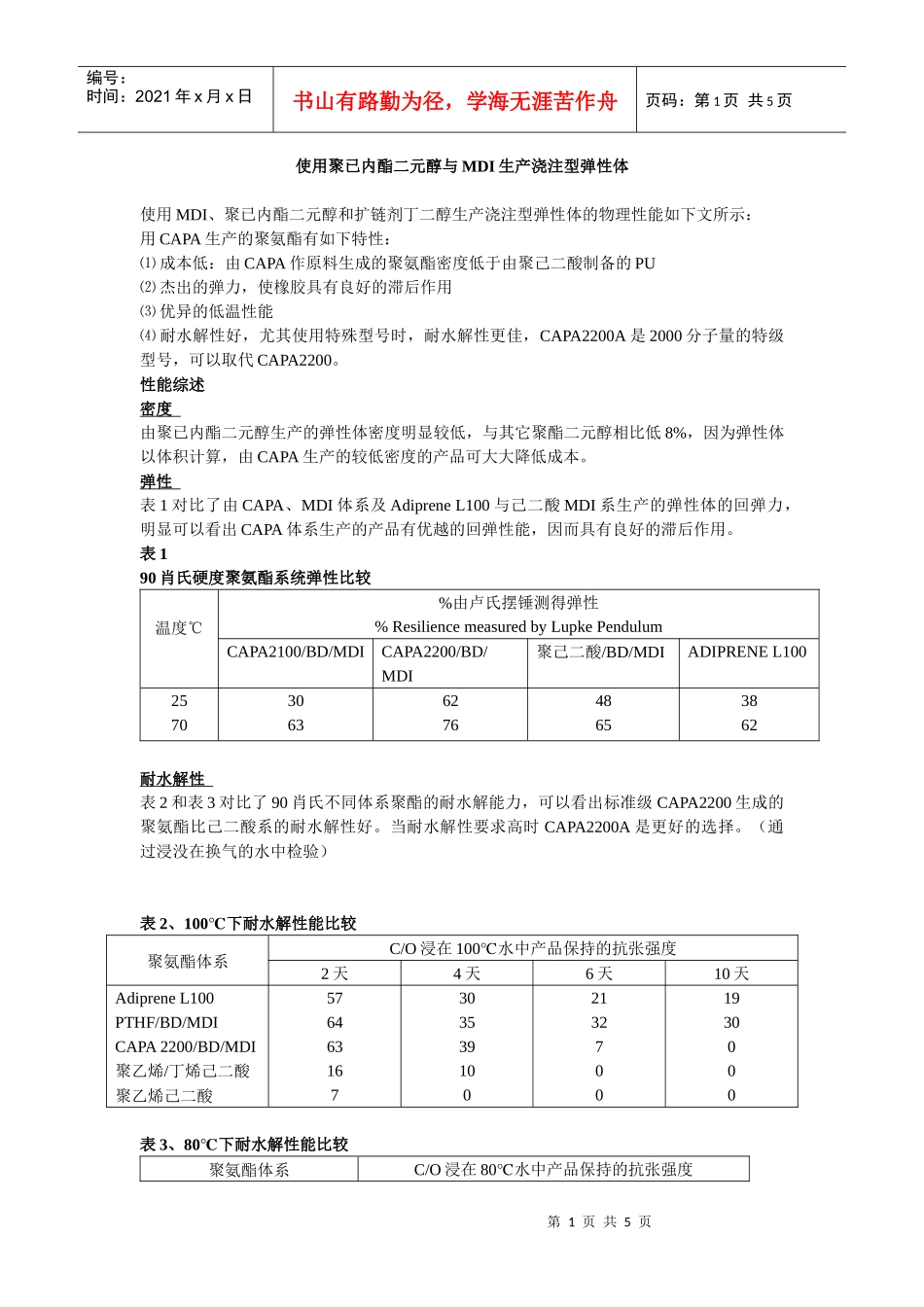

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页使用聚已内酯二元醇与MDI生产浇注型弹性体使用MDI、聚已内酯二元醇和扩链剂丁二醇生产浇注型弹性体的物理性能如下文所示：用CAPA生产的聚氨酯有如下特性：⑴成本低：由CAPA作原料生成的聚氨酯密度低于由聚己二酸制备的PU⑵杰出的弹力，使橡胶具有良好的滞后作用⑶优异的低温性能⑷耐水解性好，尤其使用特殊型号时，耐水解性更佳，CAPA2200A是2000分子量的特级型号，可以取代CAPA2200。性能综述密度由聚已内酯二元醇生产的弹性体密度明显较低，与其它聚酯二元醇相比低8%，因为弹性体以体积计算，由CAPA生产的较低密度的产品可大大降低成本。弹性表1对比了由CAPA、MDI体系及AdipreneL100与己二酸MDI系生产的弹性体的回弹力，明显可以看出CAPA体系生产的产品有优越的回弹性能，因而具有良好的滞后作用。表190肖氏硬度聚氨酯系统弹性比较温度℃%由卢氏摆锤测得弹性%ResiliencemeasuredbyLupkePendulumCAPA2100/BD/MDICAPA2200/BD/MDI聚己二酸/BD/MDIADIPRENEL10025703063627648653862耐水解性表2和表3对比了90肖氏不同体系聚酯的耐水解能力，可以看出标准级CAPA2200生成的聚氨酯比己二酸系的耐水解性好。当耐水解性要求高时CAPA2200A是更好的选择。（通过浸没在换气的水中检验）表2、100℃下耐水解性能比较聚氨酯体系C/O浸在100℃水中产品保持的抗张强度2天4天6天10天AdipreneL100PTHF/BD/MDICAPA2200/BD/MDI聚乙烯/丁烯己二酸聚乙烯己二酸57646316730353910021327001930000表3、80℃下耐水解性能比较聚氨酯体系C/O浸在80℃水中产品保持的抗张强度第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页5天10天15天20天25天30天35天PTHF/BD/MDICAPA2200A/BD/MDICAPA2200/BD/MDI聚乙烯/丁烯己二酸/BD/MDI9797978793939354868682107876570696270604200501100粘度CAPA聚己内酯二元醇与其它聚酯二元醇在100℃下相比具有很低的粘度。而100℃是一般弹性体成份混合时温度。表4多元醇粘度聚酯二元醇(2000Mol.Wt.)粘度(cps)100℃CAPA2200聚(乙烯/丁烯)已二酸聚乙烯已二酸180300300低粘度CAPA聚己内酯二元醇混合性好，流动性好,易于长期罐装储存.由MDI制弹性体的公式扩链剂的选择通常来说，制备高性能聚氨酯弹性体一般选择丁二醇作为扩链剂，然而，用丁二醇制备软度低于80肖氏A的弹性体时会发生冷硬化。对于较软弹性体，乙二醇或者二甘醇可作为扩链剂，由此制备的弹性体不会发生冷硬化。指数选择建议指数为1.07，该指数最适宜生产弹性体计算方法：常用简单计算公式：X=Y=100－a－XX=%扩链剂C=M.W扩链剂(90-丁二醇)Y=%多元醇M=M.W多元醇A=%二异氰酸酯D=M.W二异氰酸酯I=异氰酸酯指数对于CAPA2200，丁二醇和异氰酸酯指数为1.07，因此公式简化为X=0.40a－4.71CAPA2200的分子量在通常的批次差异中的变化可以忽略。表5使用CAPA2100性能表(80-95肖氏A)%CAPA210065.8358.6254.36%MDI3034.437.8%丁二醇4.176.987.84C[am(100-a)]M-CDI第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页硬度肖氏A肖氏D803040409546密度g/cm31.171.191.20LUPKE卢氏弹力%25℃3030-70℃7563-MODULUS系数,模数kg/cm225%133245100%3065110300%80315450抗张强度kg/cm2430520550伸长%420360350逐渐增加的撕裂强度kg/cm27680110拉伸Extensionset(70)℃226压缩应力(70)℃132525冷挠曲ColdFlex()℃-24-19-17表6使用CAPA2200性能表(80-96肖氏A)%CAPA220069.7362.7458.5448.74%MDI25303340%丁二醇5.277.268.4611.26硬度肖氏A肖氏D8033904295469657密度g/cm3-1.181.19-LUPKE卢氏弹力%25℃666255-70℃777671-MODULUS系数,模数kg/cm225%193580-100%4065101170300%113200177355抗张强度kg/cm2458535538500伸长%400420430420逐渐增加的撕裂强度kg/cm25591110160拉伸Extensionset(70)℃227-压缩应力(70)℃27212015冷挠曲ColdFlex()℃-35-39-30-17第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页附录Ⅰ浇注型MDI弹性体预聚体...
