AVC1200电机座的工艺及其镗孔夹具设计VIP免费

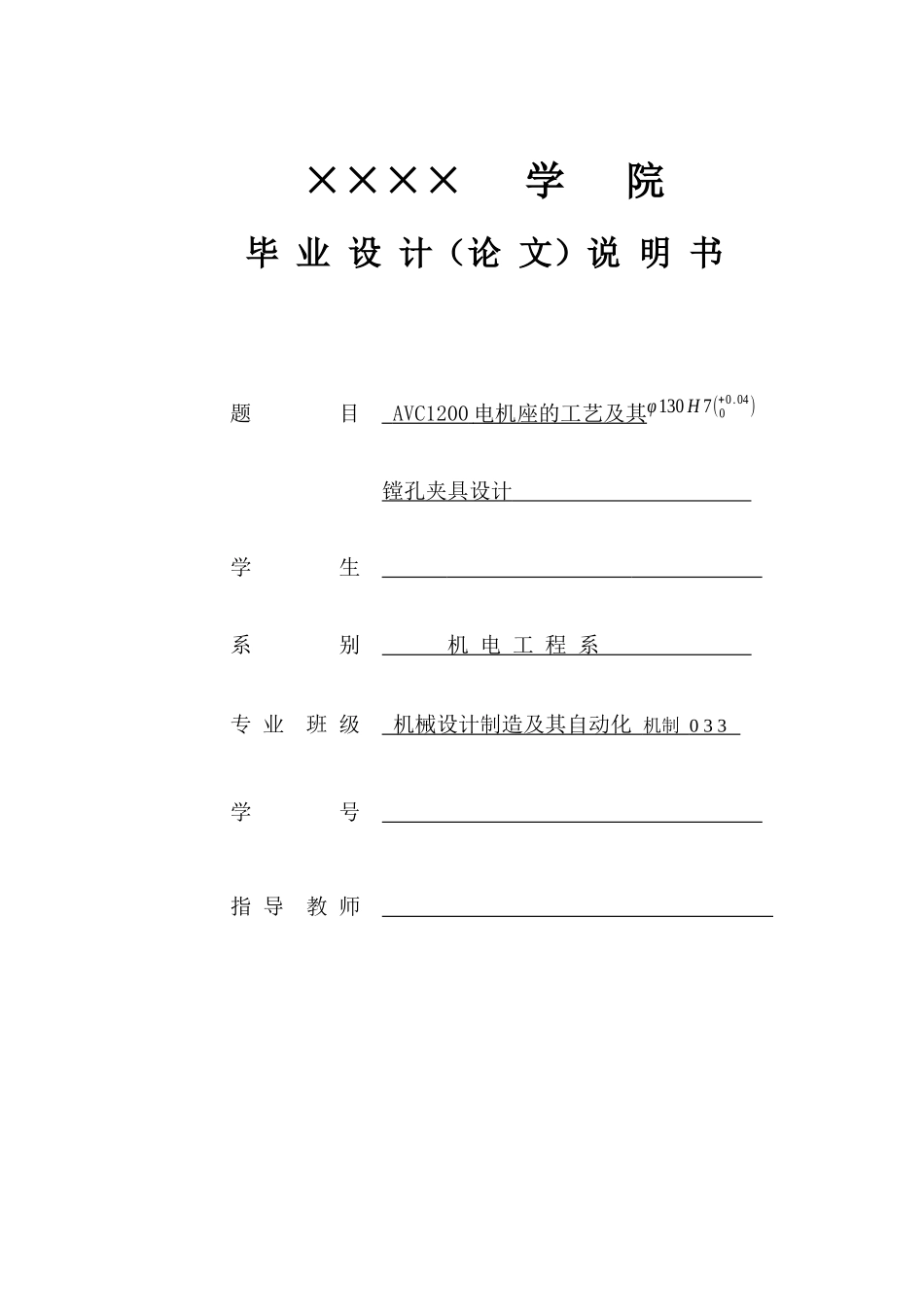

××××学院毕业设计（论文）说明书题目AVC1200电机座的工艺及其φ130H7(0+0.04)镗孔夹具设计学生系别机电工程系专业班级机械设计制造及其自动化机制033学号指导教师××××学院毕业设计（论文）任务书设计（论文）题目：AVC1200电机座的工艺及其φ130H7(0+0.04)镗孔夹具设计系：机电工程系专业：机自班级：学号：学生：指导教师：接受任务时间教研室主任（签名）系主任（签名）1．毕业设计（论文）的主要内容及基本要求AVC1200电机座零件图一张，生产批量为小批量生产（200件）（1）零件图一张、毛坯图一张；（2）机械加工工艺规程一套；（3）工序卡一套；（4）夹具装配图一张、夹具零件图一套（5）计算机绘图、手工绘图至少一张；（6）毕业设计说明书一份。2．指定查阅的主要参考文献（1）机械制造工艺手册（2）夹具设计手册（3）机械零件设计手册（4）机械制造技术基础3．进度安排设计（论文）各阶段名称起止日期1查阅资料，复习与设计相关的知识2007.03.05－2007.03.252进行方案设计，确定基本结构形式2007.03.26－2007.04.103绘图和主要的设计计算2007.04.11－2007.05.284完成毕业设计说明书的编写2007.05.29－2007.06.055毕业答辩准备和毕业答辩2007.06.06－2007.06.24注：本表一式三份，系、指导教师、学生各一份中文摘要××××学院毕业设计要设计此零件的加工工艺，首先是零件的分析；其次是确定毛坯的制造形式以及制订工艺路线，翻阅《切削余量手册》，确定机械加工余量、工序尺寸、毛坯尺寸、切削用量及基本工时的确定。专用夹具的设计，首先要想好设计方案，找准定位面及各个定位元件所限制的自由度。翻阅《夹具设计手册》及《机械制造工艺手册》确定各个夹具体零件的具体尺寸。关键词：工艺夹具夹紧定位1××××学院毕业设计ABSTRACTTodesignpartsofthisprocessing,thefirstpartsoftheanalysis;secondly,todeterminetheblankformsandthedevelopmentofmanufacturingprocessline,read"Cuttingcushionmanual,"settingmachineryallowance,processessize,roughsize,cuttingparametersandthebasichoursofworkidentified.Specialfixturedesign,thedesignmustfirstconsidergoodprograms,pinpointpositioningfaceandpositioningcomponentsofthevariousrestrictionsoffreedom.Read"FixtureDesignManual"and"MachineryManufacturingTechnologyHandbook"establishspecificfoldersizeofthespecificcomponents.Keywords:ProcessFixtureSynchronizingLocation目录中文摘要........................................................................................................Ⅰ英文摘要........................................................................................................Ⅱ第一章绪论..................................................................................................1第二章零件的分析......................................................................................22.1零件的作用.........................................................................................22.2零件的工艺分析.................................................................................2第三章工艺规程设计..................................................................................33.1确定毛坯的制造形式........................................................................3II××××学院毕业设计3.2基准的选择........................................................................................33.3制订工艺路线....................................................................................33.4机械加工余量、工序尺寸及毛坯尺寸的确定................................43.5确立切削用量及基本工时................................................................6第四章专用夹具设计.............................................................................
