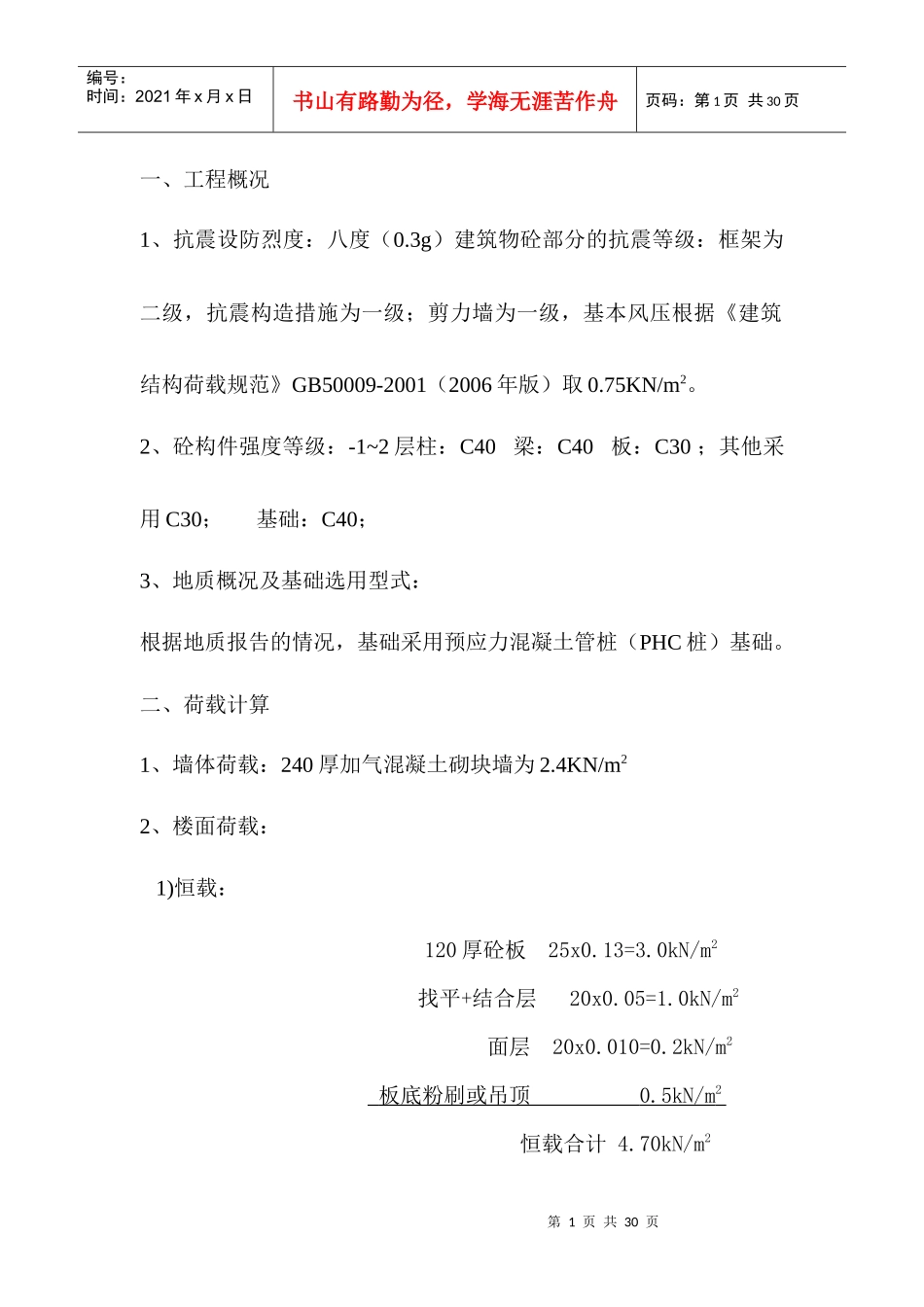

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、工程概况1、抗震设防烈度：八度（0.3g）建筑物砼部分的抗震等级：框架为二级，抗震构造措施为一级；剪力墙为一级，基本风压根据《建筑结构荷载规范》GB50009-2001（2006年版）取0.75KN/m2。2、砼构件强度等级：-1~2层柱：C40梁：C40板：C30；其他采用C30；基础：C40；3、地质概况及基础选用型式：根据地质报告的情况，基础采用预应力混凝土管桩（PHC桩）基础。二、荷载计算1、墙体荷载：240厚加气混凝土砌块墙为2.4KN/m22、楼面荷载：1)恒载：120厚砼板25x0.13=3.0kN/m2找平+结合层20x0.05=1.0kN/m2面层20x0.010=0.2kN/m2板底粉刷或吊顶0.5kN/m2恒载合计4.70kN/m2第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页2)活载：1~1/1轴楼面活载取3.5KN/m2；2~10轴楼面活载取10KN/m23、屋面荷载：1）、恒载：非上人屋面120厚砼板25x0.10=3kN/m2找平层20x0.06=1.20kN/m2保温层4x0.1=0.40kN/m2防水卷材0.10kN/m2板底粉刷或吊顶0.50kN/m2恒载合计5.2kN/m2上人屋面120厚砼板25x0.10=3kN/m2找平层20x0.06=1.20kN/m2保温层4x0.1=0.40kN/m2防水卷材0.10kN/m2面层20x0.01=0.20kN/m2板底粉刷或吊顶0.50kN/m2恒载合计5.4kN/m2第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页2）、活载非上人屋面活载取0.5KN/m2上人屋面活荷载取2.0KN/m2（23.97标高屋面）；三、计算结果：详后1~2轴计算结果///////////////////////////////////////////////////////////////////////////|公司名称:||||建筑结构的总信息||SATWE中文版||文件名:WMASS.OUT||||工程名称:设计人:||工程代号:校核人:日期:2010/5/15|///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息:钢砼结构混凝土容重(kN/m3):Gc=26.00钢材容重(kN/m3):Gs=78.00水平力的夹角(Rad):ARF=0.00地下室层数:MBASE=0竖向荷载计算信息:按模拟施工加荷计算方式风荷载计算信息:计算X,Y两个方向的风荷载地震力计算信息:计算X,Y两个方向的地震力特殊荷载计算信息:不计算结构类别:框架-剪力墙结构裙房层数:MANNEX=0转换层所在层号：MCHANGE=0墙元细分最大控制长度(m)DMAX=2.00墙元侧向节点信息:内部节点是否对全楼强制采用刚性楼板假定否第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息..........................................修正后的基本风压(kN/m2):WO=0.75地面粗糙程度:B类结构基本周期（秒）:T1=0.38体形变化分段数:MPART=1各段最高层号:NSTi=6各段体形系数:USi=1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联)CQC计算振型数:NMODE=15地震烈度:NAF=8.50场地类别:KD=3设计地震分组:一组特征周期TG=0.45多遇地震影响系数最大值Rmax1=0.24罕遇地震影响系数最大值Rmax2=1.20框架的抗震等级:NF=2剪力墙的抗震等级:NW=1活荷质量折减系数:RMC=0.50周期折减系数:TC=1.00结构的阻尼比(%):DAMP=5.00是否考虑偶然偏心:否是否考虑双向地震扭转效应:是斜交抗侧力构件方向的附加地震数=0活荷载信息..........................................考虑活荷不利布置的层数从第1到6层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数11.002---30.854---50.706---80.659---200.60>200.55调整信息........................................第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页中梁刚度增大系数：BK=1.50梁端弯矩调幅系数：BT=0.85梁设计弯矩增大系数：BM=1.00连梁刚度折减系数：BLZ=0.50梁扭矩折减系数：TB=0.40全楼地震力放大系数：RSF=1.000.2Qo调...
