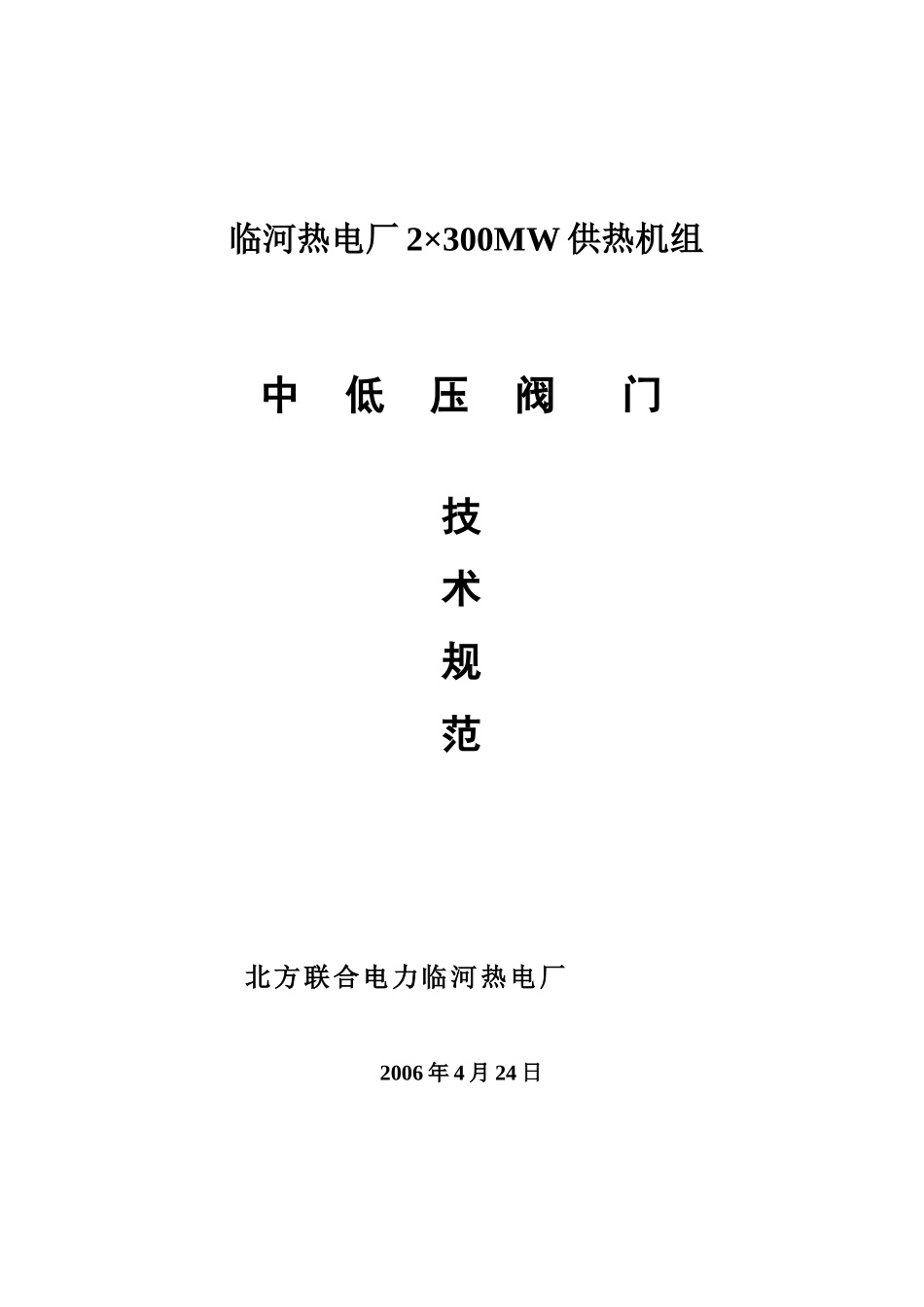

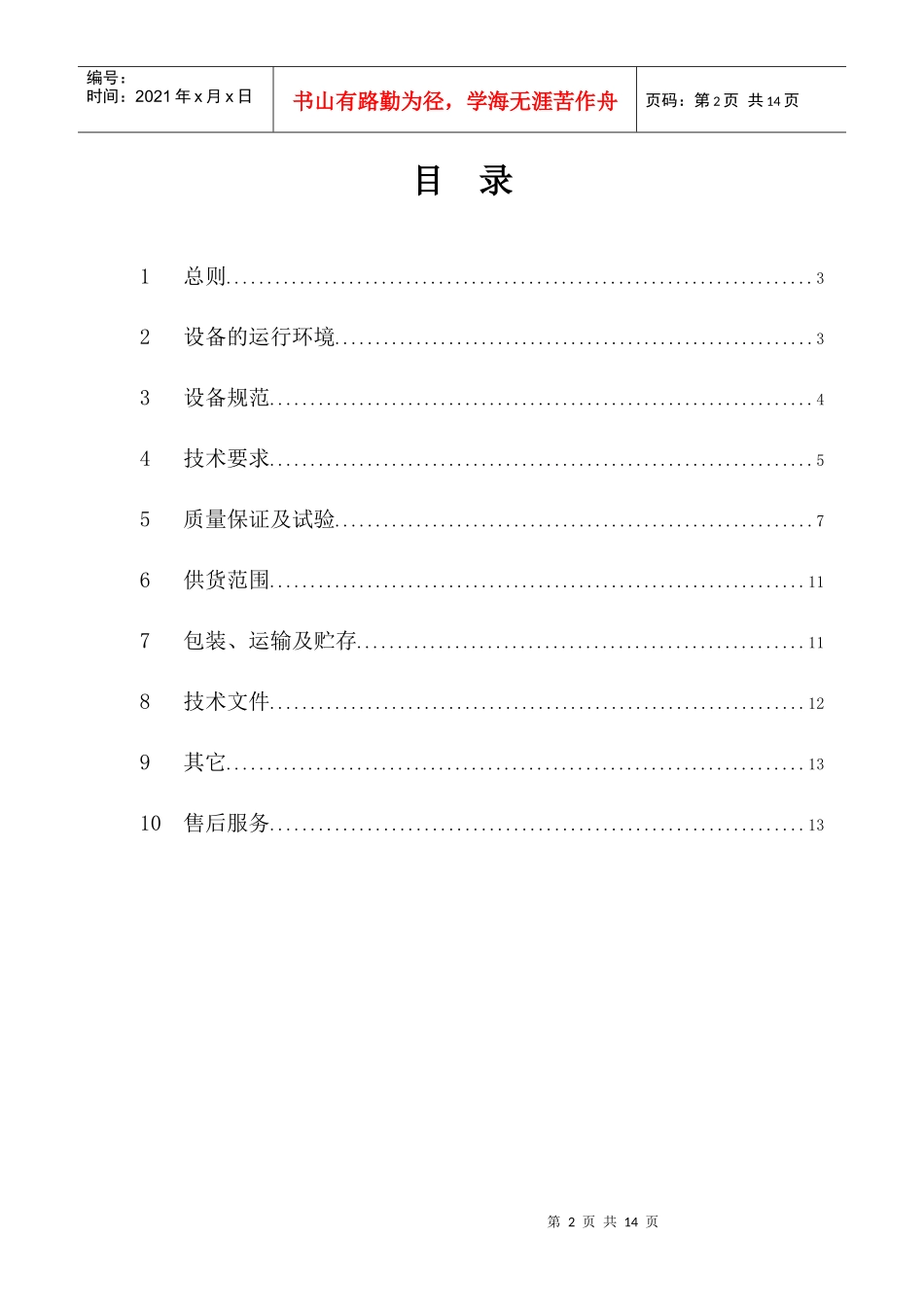

临河热电厂2×300MW供热机组中低压阀门技术规范北方联合电力临河热电厂2006年4月24日第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录1总则........................................................................32设备的运行环境...........................................................33设备规范...................................................................44技术要求...................................................................55质量保证及试验...........................................................76供货范围..................................................................117包装、运输及贮存.......................................................118技术文件..................................................................129其它.......................................................................1310售后服务..................................................................13第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1总则1.1本技术规范用于临河热电厂2×300MW机组的阀门。它提出了阀门的功能设计、结构、性能、安装等方面的技术要求。1.2本技术规范并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范和国际、国内现行有关工业标准的优质产品。1.3供方所执行国际标准不得低于相应的中国国家标准。1.4本技术规范经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。2设备的运行环境2.1设备安装地点:主厂房内及外围泵站2.2电厂海拔高度：1038.3m（主厂房±0.00m）2.3室外环境温度：最高39.4℃；最低-35.3℃2.4室内环境温度：最高40℃；最低0℃2.5室内相对湿度：55%2.6地震烈度：8度2.7阀门运行的自然条件2.8输送介质的特性2.8.1输送介质：水、蒸汽第3页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3设备规范3.1设备名称闸阀、蝶阀、逆止阀、安全阀、疏水阀、截止阀、气动截止阀、电动截止阀、气动调整阀。3.2规格及参数序号型号(材质）单位数量1截止阀J41H-4.0-DN20台12截止阀J41H-4.0-DN25台13截止阀J941H-6.4DN25台24截止阀J41H-6.4DN25台45截止阀J44H-6.4DN25台46截止阀J61Y-6.4DN25台27截止阀J41H-4.0-DN20台18截止阀J41H-6.4-DN20台19截止阀J41H-4.0-DN100台110截止阀J41H-2.5-DN65台111截止阀J41H-6.4-DN50台112截止阀截止阀1.6MPADN20丝扣连接台113闸阀Z41H-4.0DN250台114闸阀Z41H-1.6-DN65台115闸阀Z41H-1.6DN125台116蝶阀D941H-1.0DN400台117蝶阀D341H-1.0DN300台118蝶阀D341H-1.6DN300台119蝶阀D341H-1.0DN500台120蝶阀D343H-4.0DN200台121蝶阀D943H-4.0DN250台122蝶阀D341H-1.6DN250台123逆止阀H44H-6.4DN100台124逆止阀H44H-4.0DN250台125安全阀SA48SH-10DN50台126安全阀A48Y-16DN50台127安全阀A48Y-40CDN100台128安全阀A48Y-16CDN50台1第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页29安全阀A48Y-16CDN80台130疏水阀S49H-6.4DN25台231气动蝶阀D67A1XN-10DN150台132气动蝶阀D67A1XN-10DN50台133气动隔膜阀阀EG6K41DN125气开台134气动隔膜阀阀EG6B41DN100气闭台14技术要求4.1对设备性能的要求4.1.1所有阀门均应满足所安装系统的功能要求。4.1.2所有阀门均应满足所安装系统的设计参数要求。4.1.3所有阀门均应能在冷热状态下灵活关闭，不得有卡涩现象。4.2对设备制造的要求4.2.1各阀门制造应符合JB3593-89《电站阀门制造技术条件》、GB10869-89《电站调节阀技术条件》及相应国际标准的有关规定。4.2.1.1对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》的规定；4.2.1.2对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和GB12228-89《通用阀门碳素钢锻件技术条件》；4.2.1.3对于阀门承压焊接件...
