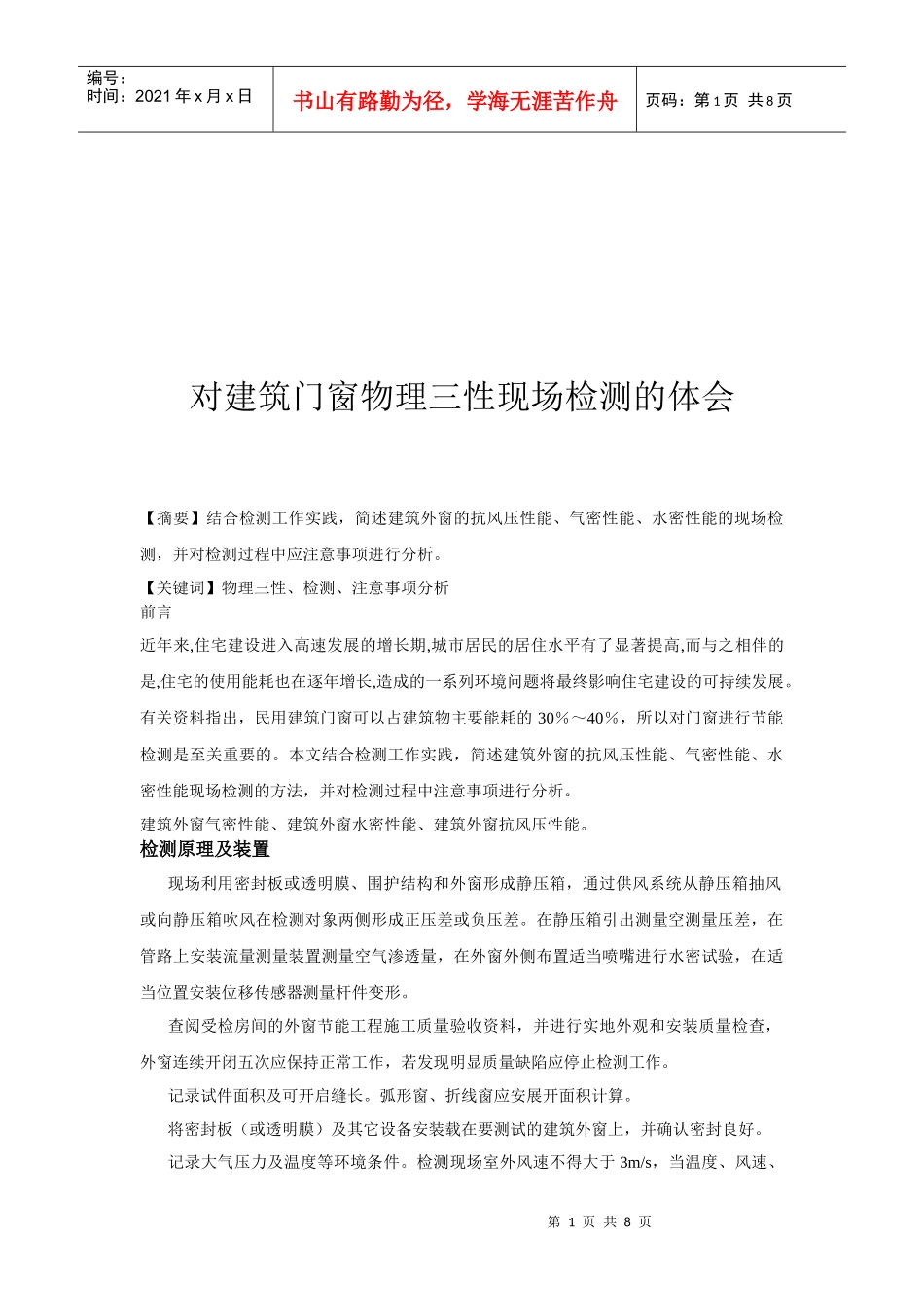

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页对建筑门窗物理三性现场检测的体会【摘要】结合检测工作实践，简述建筑外窗的抗风压性能、气密性能、水密性能的现场检测，并对检测过程中应注意事项进行分析。【关键词】物理三性、检测、注意事项分析前言近年来,住宅建设进入高速发展的增长期,城市居民的居住水平有了显著提高,而与之相伴的是,住宅的使用能耗也在逐年增长,造成的一系列环境问题将最终影响住宅建设的可持续发展。有关资料指出，民用建筑门窗可以占建筑物主要能耗的30％～40％，所以对门窗进行节能检测是至关重要的。本文结合检测工作实践，简述建筑外窗的抗风压性能、气密性能、水密性能现场检测的方法，并对检测过程中注意事项进行分析。建筑外窗气密性能、建筑外窗水密性能、建筑外窗抗风压性能。检测原理及装置现场利用密封板或透明膜、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。在静压箱引出测量空测量压差，在管路上安装流量测量装置测量空气渗透量，在外窗外侧布置适当喷嘴进行水密试验，在适当位置安装位移传感器测量杆件变形。查阅受检房间的外窗节能工程施工质量验收资料，并进行实地外观和安装质量检查，外窗连续开闭五次应保持正常工作，若发现明显质量缺陷应停止检测工作。记录试件面积及可开启缝长。弧形窗、折线窗应安展开面积计算。将密封板（或透明膜）及其它设备安装载在要测试的建筑外窗上，并确认密封良好。记录大气压力及温度等环境条件。检测现场室外风速不得大于3m/s，当温度、风速、第2页共8页第1页共8页正压力差Pa预备加压检测加压预备加压检测加压100100150150-150-100-100-150编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。检测顺序宜按照抗风压变形检测（P1检测）、气密、水密、抗风压安全性能（P3'检测）依次进行。气密性能检测压差顺序图1图1预备加压：在正负压检测前分别施加三个压力脉冲。压力差绝对值为150Pa，加载速度约为50Pa/s。压力稳定作用时间为3s，泄压时间不小于1s，检查密封板或透明膜的密封状态。检测程序：附加渗透量的测定：充分密封试件上的可开启缝隙，或用不透气的盖板将箱体开口部盖严，然后按照上图逐级加压，每级压力作用时间约为10s，先逐级正压，后逐级负压。记录各级测量值。分别计算出升压和降压过程中在100Pa压差下的两个附加渗透量测定值的平均值qf和两个总渗透量测定值的平均值qz，则窗试件本身100Pa压力差下的空气渗透量qt(m3/h)即可按下式计算：然后，再利用下式将qt换算成标准状态下的渗透量q'(m3/h)值：qt=qz−qf第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页将q'值除以试件开启缝长度l，即可得出在100Pa下，单位开启缝长空气渗透量q1'(m3/(m⋅h))值。将q'值除以试件面积A，即可得出在100Pa下，单位面积空气渗透量q1'(m3/(m2⋅h))值。正压、负压分别按上述方法计算。4.3.5分级指标值的确定为了保证分级指标值的准确度，采用由100Pa检测压力差下的测定值±q1'或±q2'，按下式换算成为10Pa检测压力差下的相应值±q1(m3/(m⋅h))mL或±q2(m3/(m2⋅h))。式中：q'=293101.3×qt⋅PT式中：q'——标准状态下通过试件空气渗透值，m3/h；P——气压值，kPa；T——空气温度值，K；qt——试件渗透量测定值，m3/h。±q1=±q1'4.65±q2=±q2'4.65q1'——100Pa作用压力差下单位缝长空气渗透量值，m3/(m⋅h)；q1——10Pa作用压力差下单位缝长空气渗透量值，m3/(m⋅h)；q2'——100Pa作用压力差下单位面积空气渗透量值，m3/(m2⋅h)；q2——10Pa作用压力差下单位面积空气渗透量值，m3/(m2⋅h)；第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页每栋建筑的检测，首先宜选择底层外窗进行附加渗透量标定。在进行顶层和中间层等非底层检测时，在检测装置以及操作方式完全相同的情况下，非底层现场附加渗透量标定步骤可省略，...
