5G系统的规划和勘察设计VIP专享VIP免费

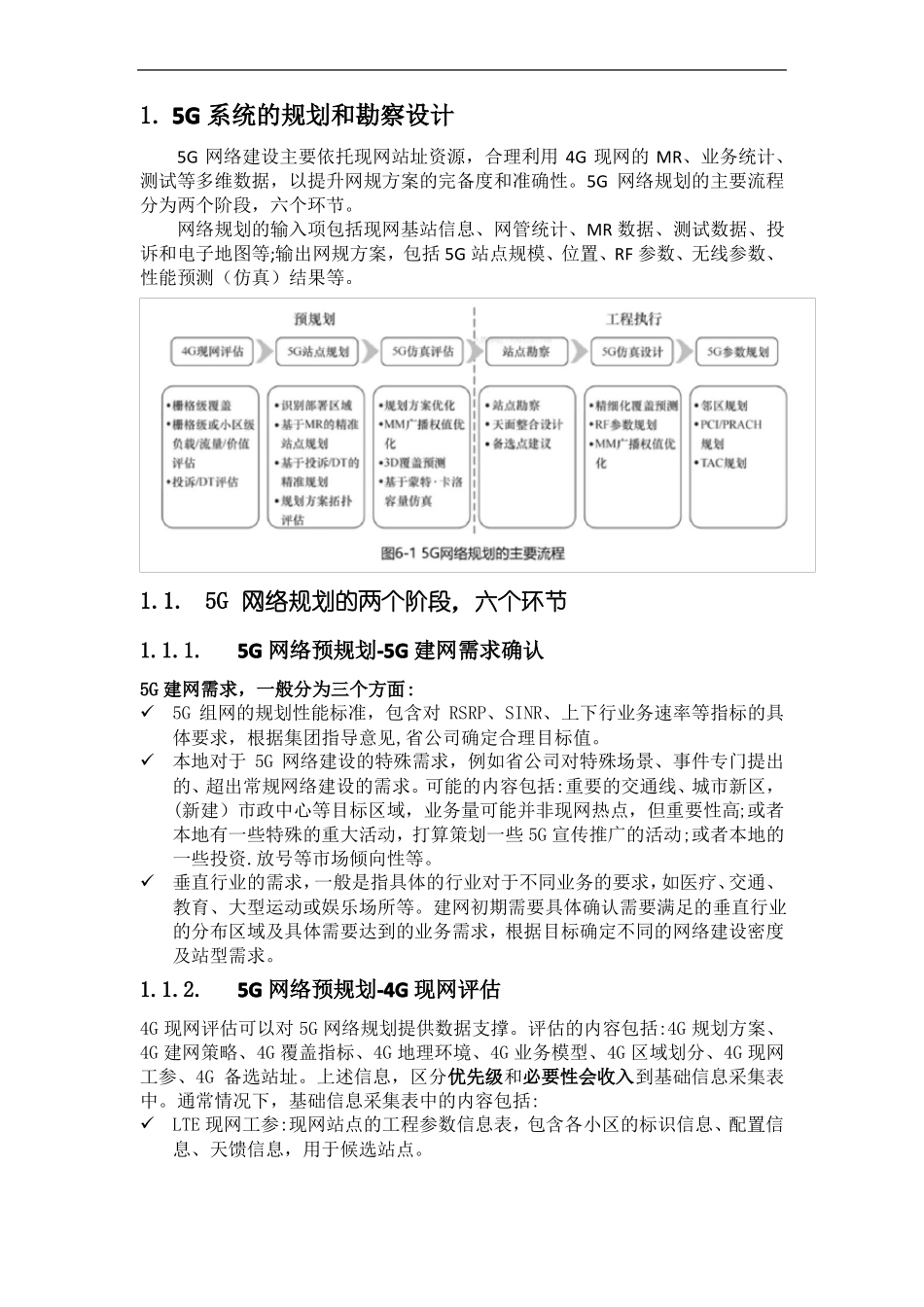

1.5G系统的规划和勘察设计5G网络建设主要依托现网站址资源，合理利用4G现网的MR、业务统计、测试等多维数据，以提升网规方案的完备度和准确性。5G网络规划的主要流程分为两个阶段，六个环节。网络规划的输入项包括现网基站信息、网管统计、MR数据、测试数据、投诉和电子地图等;输出网规方案，包括5G站点规模、位置、RF参数、无线参数、性能预测（仿真）结果等。1.1.5G网络规划的两个阶段，六个环节1.1.1.5G网络预规划-5G建网需求确认5G建网需求，一般分为三个方面:✓5G组网的规划性能标准，包含对RSRP、SINR、上下行业务速率等指标的具体要求，根据集团指导意见,省公司确定合理目标值。✓本地对于5G网络建设的特殊需求，例如省公司对特殊场景、事件专门提出的、超出常规网络建设的需求。可能的内容包括:重要的交通线、城市新区，(新建）市政中心等目标区域，业务量可能并非现网热点，但重要性高;或者本地有一些特殊的重大活动，打算策划一些5G宣传推广的活动;或者本地的一些投资.放号等市场倾向性等。✓垂直行业的需求，一般是指具体的行业对于不同业务的要求，如医疗、交通、教育、大型运动或娱乐场所等。建网初期需要具体确认需要满足的垂直行业的分布区域及具体需要达到的业务需求，根据目标确定不同的网络建设密度及站型需求。1.1.2.5G网络预规划-4G现网评估4G现网评估可以对5G网络规划提供数据支撑。评估的内容包括:4G规划方案、4G建网策略、4G覆盖指标、4G地理环境、4G业务模型、4G区域划分、4G现网工参、4G备选站址。上述信息，区分优先级和必要性会收入到基础信息采集表中。通常情况下，基础信息采集表中的内容包括:✓LTE现网工参:现网站点的工程参数信息表，包含各小区的标识信息、配置信息、天馈信息，用于候选站点。✓规划区域边界划分:本地客户要求的规划目标区域，以及行政区、重点场景划分，用于确定网络规划的重要目标范围。✓LTE网管KPI统计:全网小区一周日均流量、用户数等统计，用于热点区域识别。✓电子地图:用于仿真工作。✓LTE现网MR覆盖信息:LTE网络的栅格级MR覆盖数据，用于预测5G网络的覆盖水平。✓现网测试/投诉数据:LTE网络的覆盖问题的补充信息。✓其他如场景划分、备选站点列表等对规划结果有帮助数据为可选。1.1.3.5G网络预规划-站点规模估算容量规划时基于下表进行估算，主要是用户数和吞吐量，具体内容包括:现场移动用户数、RRC连接用户数、在线激活用户数、上下行用户基础使用体验速率、上下行单载扇多用户吞吐能力等。1.1.4.5G网络预规划-5G仿真评估5G仿真评估包括:天线&波束参数设置;基于现网的已有站点仿真;MassiveMIMO波束权值调整;根据估算结果进行初始仿真;根据初始仿真结果评估网络，进行加站或者已规划站址调整;输出仿真报告。5G仿真评估的输出可以使用工具软件加以辅助，例如:Atoll软件的Aster射线追踪技术、5GOP软件的快速射线追踪模型等。通过5G与4GD频段宏站1:1建站仿真，确保5G网络开通区域覆盖效果不差于4G网络，容量提升十数倍到数十倍。1.1.5.5G工程执行-站点勘察5G站点勘察工作内容包括:站址勘察原则、站址勘察流程、天面勘察指引、开关电源勘察指引、蓄电池勘察指引、空调勘察指引、备选站址建议和站址勘察报告。5G站址勘察报告为站点勘察工作的最终输出结果。5G站点勘察具体内容将在第六章6.2小节进行详细描述。1.1.6.5G工程执行-5G仿真设计5G仿真设计内容包括:精细化覆盖预测、RF参数规划、MM广播权值优化调整。精细化覆盖预测:基于5G仿真评估和5G勘察结果，确定具体且可执行的5G仿真设计方案。在这个过程中，需要根据勘察、建设情况滚动更新，结果支撑站点落地，并减轻工程优化压力。1.1.7.5G工程执行-5G仿真设计RF参数规划:在下行方向，采用功率分配方式进行规划，对SSB、CommonPDCCH、CommonPDCCH中的DCI(RMISDCI、PagingDCI、OSIDCI),UserPDCCH、PDSCHMsg-2、CSI-RS进行静态功率调整，即相对于"基准功率"”，设置偏置。在上行方向，采用功率控制方式进行规划，对PRACH、PUCCH、PUSCH、SRS进行规划。RF参数规划的目的是保证5G网络信道质量可以满足不同场景下业务的需求。5G下行发射功率仍以EPRE功率来表征，相比4G的CRSEPR...
