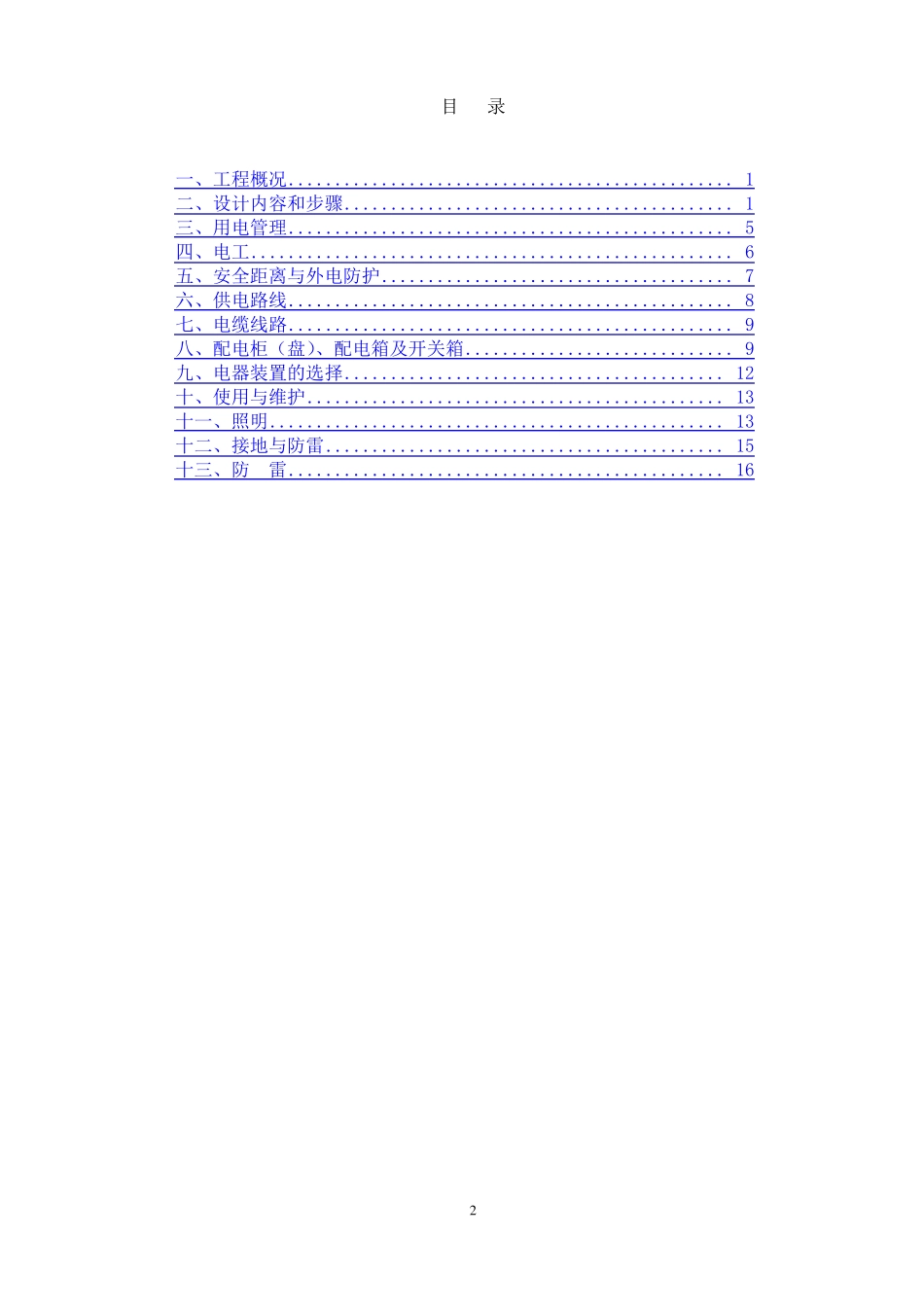

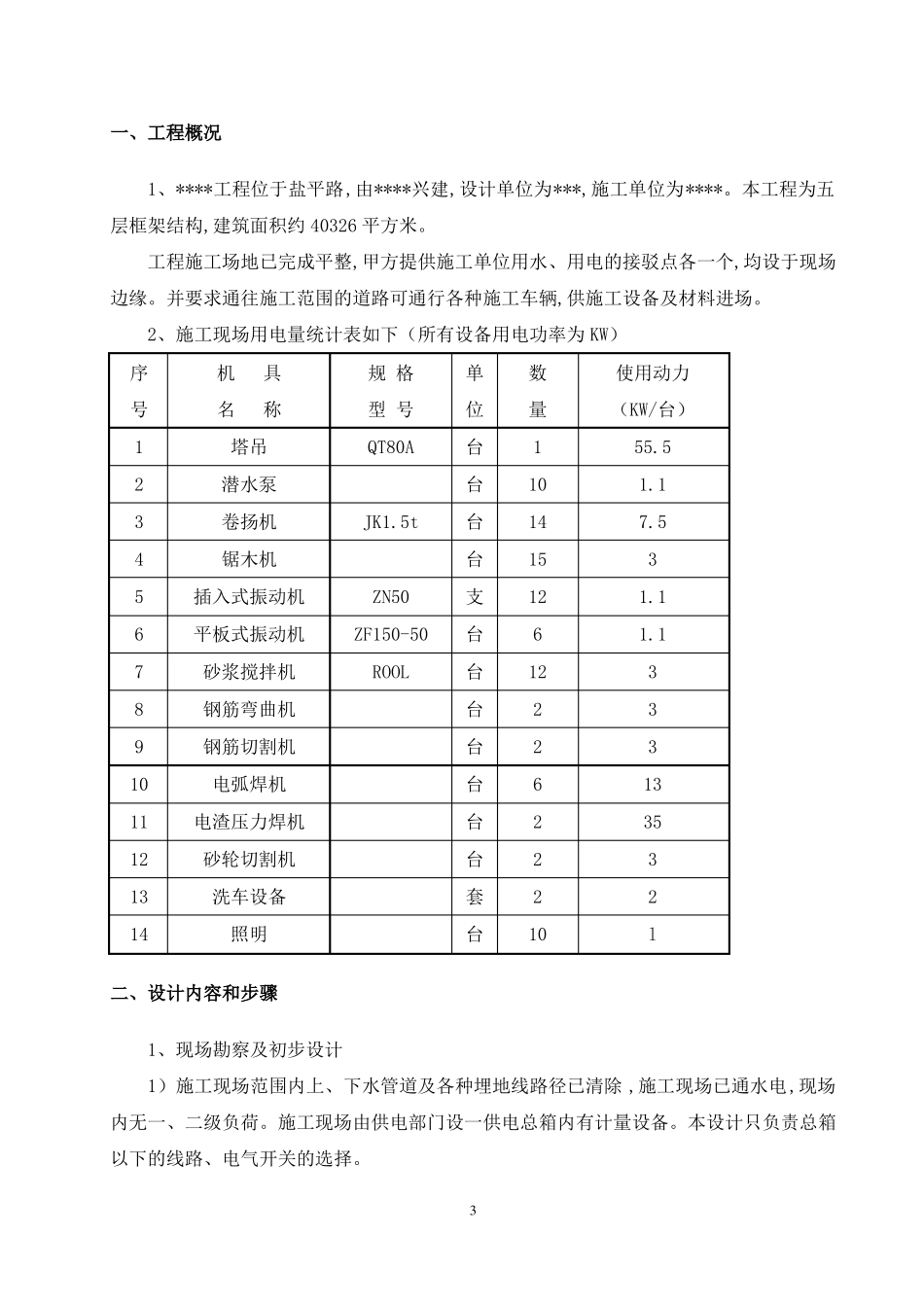

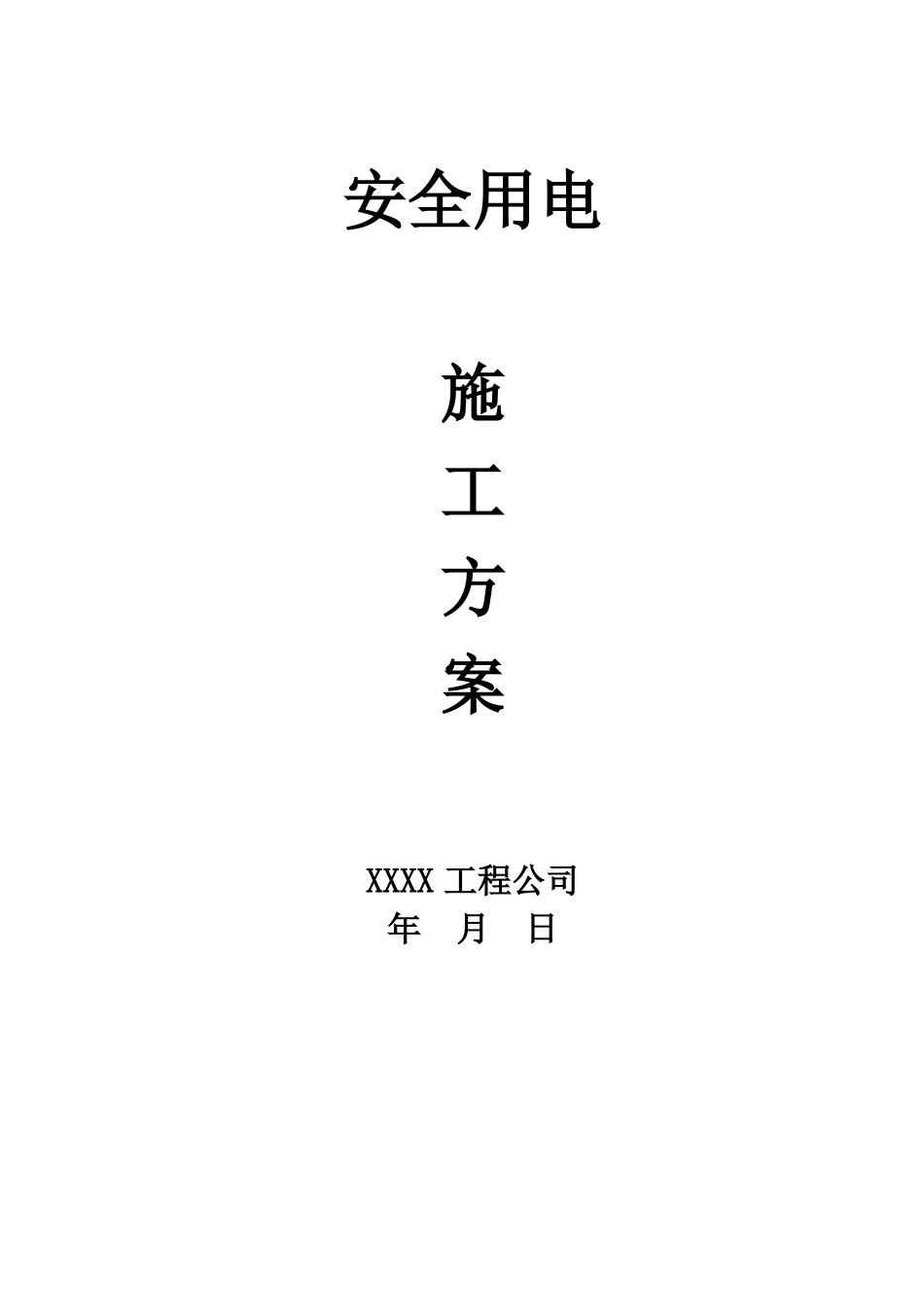

安全用电施工方案XXXX工程公司年月日目录一、工程概况................................................1二、设计内容和步骤..........................................1三、用电管理................................................5四、电工....................................................6五、安全距离与外电防护......................................7六、供电路线................................................8七、电缆线路................................................9八、配电柜（盘）、配电箱及开关箱.............................9九、电器装置的选择.........................................12十、使用与维护.............................................13十一、照明.................................................13十二、接地与防雷...........................................15十三、防雷...............................................162一、工程概况1、****工程位于盐平路,由****兴建,设计单位为***,施工单位为****。本工程为五层框架结构,建筑面积约40326平方米。工程施工场地已完成平整,甲方提供施工单位用水、用电的接驳点各一个,均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆,供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为KW）序号1234567891011121314机具名称塔吊潜水泵卷扬机锯木机插入式振动机平板式振动机砂浆搅拌机钢筋弯曲机钢筋切割机电弧焊机电渣压力焊机砂轮切割机洗车设备照明规格型号QT80AJK1.5tZN50ZF150-50ROOL单位台台台台支台台台台台台台套台数量11014151261222622210使用动力（KW/台）55.51.17.531.11.1333133532l二、设计内容和步骤1、现场勘察及初步设计1）施工现场范围内上、下水管道及各种埋地线路径已清除,施工现场已通水电,现场内无一、二级负荷。施工现场由供电部门设一供电总箱内有计量设备。本设计只负责总箱以下的线路、电气开关的选择。32）根据施工现场用电设备布置情况,在场内沿围墙架设电缆,LFG至分配电箱,再由分配电箱引至各用电设备的开关箱。3）根据《施工现场临时用电安全技术规范》JGJ46-88规定,本供电系统采用TN-S（三相五线制）供电,设置二个回路。2、确定计算负荷（第一回路）1）钢筋机械组Kx=0.7tgψ=1.08cosψ=0.68Pe1=3×2＋2×3＋2×3+2×7.5=33kwPjs1=Kx×Pe1=0.7×33=23.10kw,Qjs1=Pjs1×tg=23.10×1.08=24.95Kwar2)井架组Kx=0.7tgψ=1.02cosψ=0.7Pe2=7.5×6=45kwPjs2=Kx×Pe2=0.7×45=31.5kw,Qjs1=Pjs2×tgψ=31.5×1.02=32.13Kwar3)塔吊组Kx=0.7tgψ=1.02cosψ=0.7Pe3=55.5kwPjs1=Kx×Pe3=0.7×55.5=38.85kw,Qjs3=Pjs3×tgψ=38.85×1.02=39.63Kwar4）电焊组Kx=0.45tgψ=1.98cosψ=0.451将Jc=50%统一换算到Jc=100%时额定容量○Pe4=√Jc/Jc100×Pn=√0.5×13=9.19kw2计算负荷○Pjs5=Kx×Pe5=0.45×9.19=4.14kw,Qjs5=Pjs5×tgψ=4.14×1.98=8.20Kwar5）锯木组Kx=0.7tgψ=0.88cosψ=0.75Pe5=3×8=24kwPjs5=Kx×Pe5=0.7×24=16.8kw,Qjs5=Pjs5×tgψ=16.8×0.88=14.78Kwar6）砂浆机组Kx=0.7tgψ=1.08cosψ=0.68Pe6=3×6=18kwPjs6=Kx×Pe6=0.7×18=12.6kw,Qjs6=Pjs6×tgψ=12.6×1.08=13.61Kwar7）振动棒组Kx=0.7tgψ=1.02cosψ=0.7Pe6=1.1×12=13.2kwPjs6=Kx×Pe6=0.7×13.2=9.24kw,Qjs6=Pjs6×tgψ=9.24×1.02=9.42Kwar46）总的计算负荷计算、干线同期系数取Kx=0.9总的有用功率Pjs=Kx×（Pjs1＋Pjs2＋``````＋Pjsn）=0.9×（23.10+31.5+38.85+4.14+16.8+12.6+9.24）=122.6kw总的无用功率Qjs=Kx×（Qjs1＋Qjs2＋``````＋Qjsn）=0.9×（24.95+32.13+39.63+8.2+14.78+13.61+9.42）=128.5Kwar总的视在功率Sjs=√Pjs2＋Qjs2=√122.62＋128.52=177.6KWA总的计算电流Jjs=Sjs/√3Ve=269A选用90mm2铜芯塑胶线,其允许持续电流270A>269A3、确定计算负荷(第二回路)1)井架组Kx=0.7tgψ=1.02cosψ=0.7Pe1=7.5×6=45kwPjs1=Kx×Pe2=0.7×45=31.5kw,Qjs1=Pjs2×tgψ=31.5×1.02=32.13Kwar2）电焊组Kx=0.45tgψ=1.98cosψ=0.451将Jc=50%统一换算...
