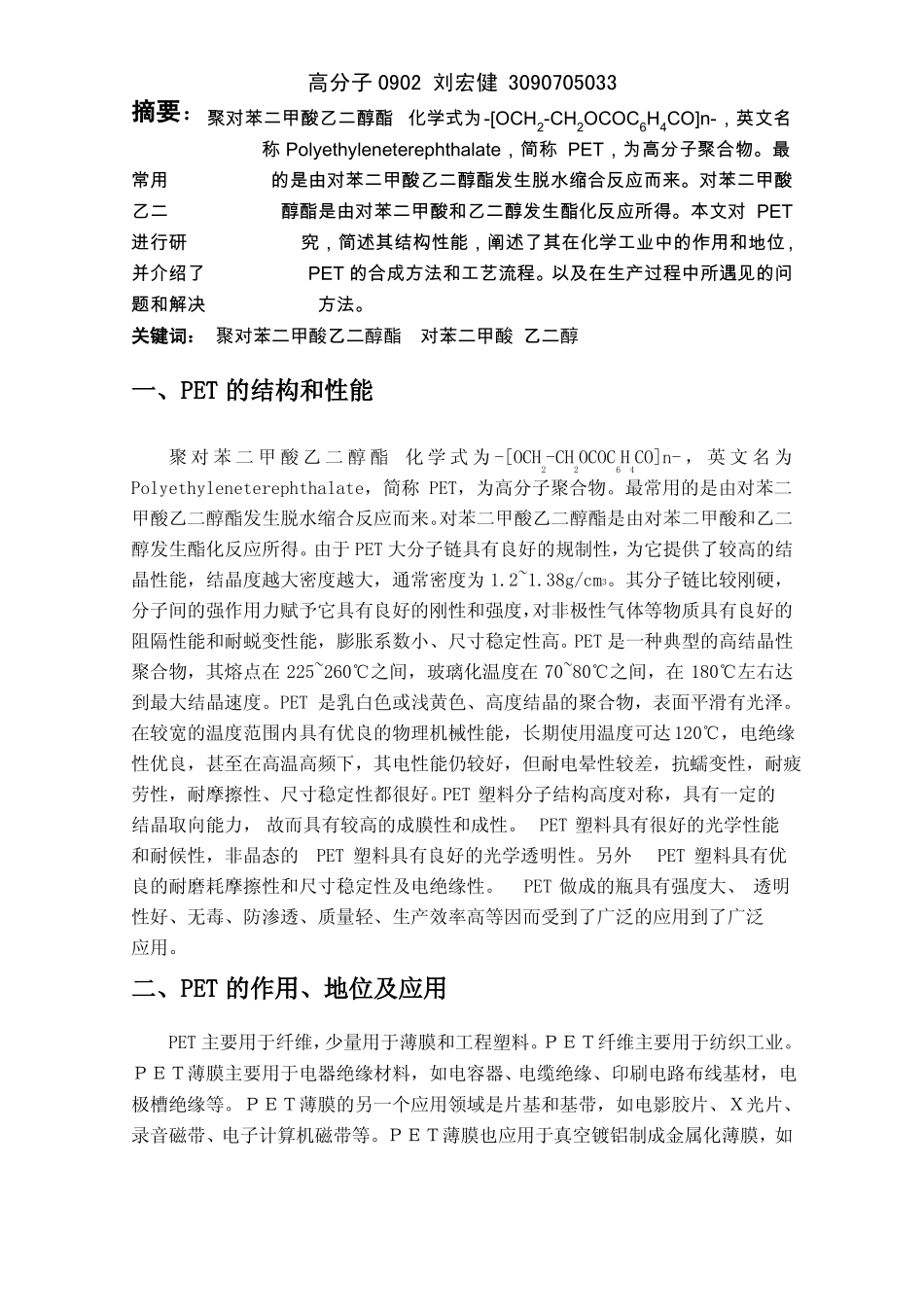

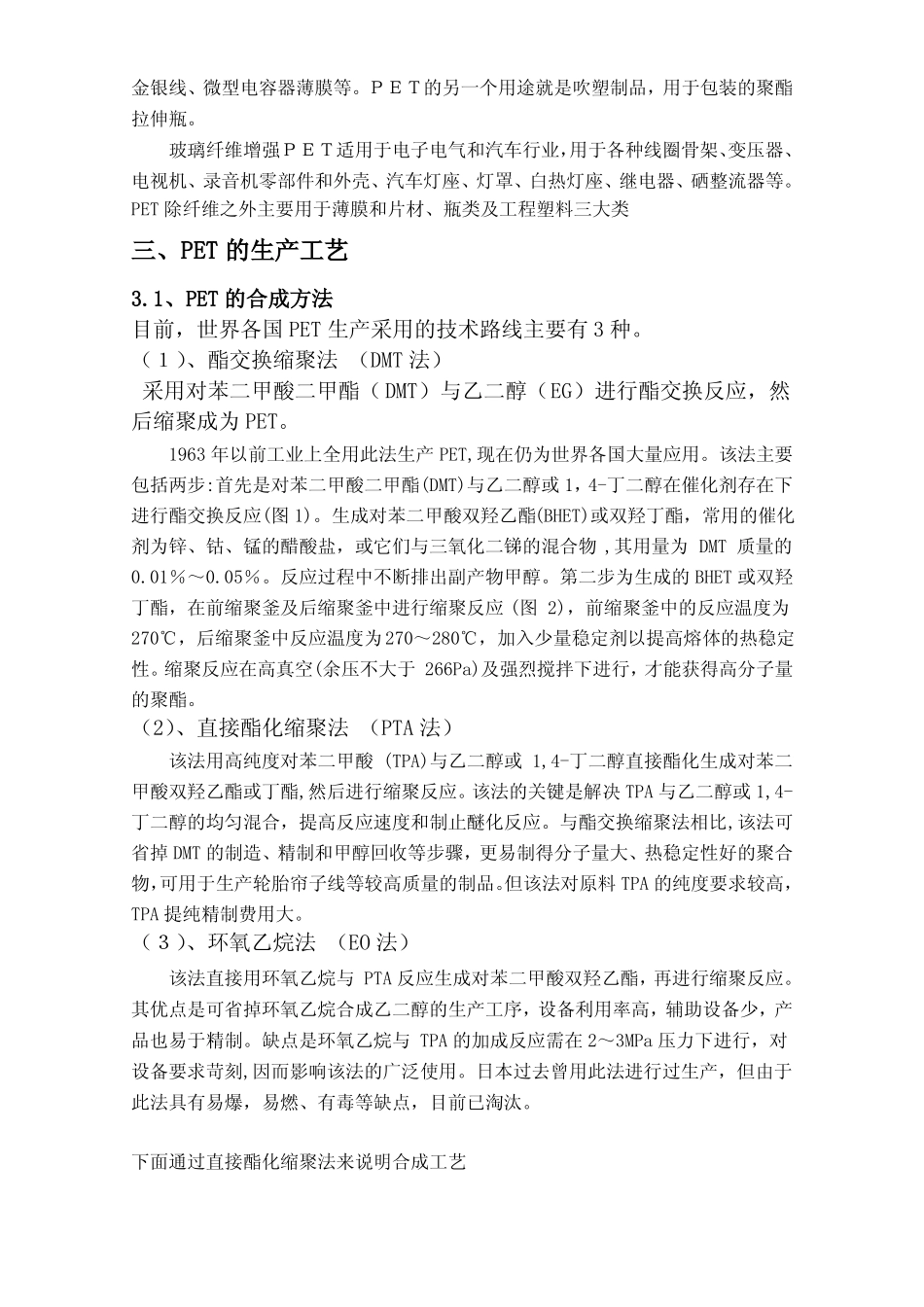

高分子0902刘宏健3090705033摘要：聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]n-，英文名称Polyethyleneterephthalate，简称PET，为高分子聚合物。最常用的是由对苯二甲酸乙二醇酯发生脱水缩合反应而来。对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。本文对PET进行研究，简述其结构性能，阐述了其在化学工业中的作用和地位,并介绍了PET的合成方法和工艺流程。以及在生产过程中所遇见的问题和解决方法。关键词：聚对苯二甲酸乙二醇酯对苯二甲酸乙二醇一、PET的结构和性能聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]n-，英文名为Polyethyleneterephthalate，简称PET，为高分子聚合物。最常用的是由对苯二甲酸乙二醇酯发生脱水缩合反应而来。对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。由于PET大分子链具有良好的规制性，为它提供了较高的结晶性能，结晶度越大密度越大，通常密度为1.2~1.38g/cm3。其分子链比较刚硬，分子间的强作用力赋予它具有良好的刚性和强度，对非极性气体等物质具有良好的阻隔性能和耐蜕变性能，膨胀系数小、尺寸稳定性高。PET是一种典型的高结晶性聚合物，其熔点在225~260℃之间，玻璃化温度在70~80℃之间，在180℃左右达到最大结晶速度。PET是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。PET塑料分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。PET塑料具有很好的光学性能和耐候性，非晶态的PET塑料具有良好的光学透明性。另外PET塑料具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。PET做成的瓶具有强度大、透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用到了广泛应用。二、PET的作用、地位及应用PET主要用于纤维，少量用于薄膜和工程塑料。ＰＥＴ纤维主要用于纺织工业。ＰＥＴ薄膜主要用于电器绝缘材料，如电容器、电缆绝缘、印刷电路布线基材，电极槽绝缘等。ＰＥＴ薄膜的另一个应用领域是片基和基带，如电影胶片、Ｘ光片、录音磁带、电子计算机磁带等。ＰＥＴ薄膜也应用于真空镀铝制成金属化薄膜，如金银线、微型电容器薄膜等。ＰＥＴ的另一个用途就是吹塑制品，用于包装的聚酯拉伸瓶。玻璃纤维增强ＰＥＴ适用于电子电气和汽车行业，用于各种线圈骨架、变压器、电视机、录音机零部件和外壳、汽车灯座、灯罩、白热灯座、继电器、硒整流器等。PET除纤维之外主要用于薄膜和片材、瓶类及工程塑料三大类三、PET的生产工艺3.1、PET的合成方法目前，世界各国PET生产采用的技术路线主要有3种。（１）、酯交换缩聚法（DMT法）采用对苯二甲酸二甲酯（DMT）与乙二醇（EG）进行酯交换反应，然后缩聚成为PET。1963年以前工业上全用此法生产PET,现在仍为世界各国大量应用。该法主要包括两步:首先是对苯二甲酸二甲酯(DMT)与乙二醇或1，4-丁二醇在催化剂存在下进行酯交换反应(图1)。生成对苯二甲酸双羟乙酯(BHET)或双羟丁酯，常用的催化剂为锌、钴、锰的醋酸盐，或它们与三氧化二锑的混合物,其用量为DMT质量的0.01％～0.05％。反应过程中不断排出副产物甲醇。第二步为生成的BHET或双羟丁酯，在前缩聚釜及后缩聚釜中进行缩聚反应(图2)，前缩聚釜中的反应温度为270℃，后缩聚釜中反应温度为270～280℃，加入少量稳定剂以提高熔体的热稳定性。缩聚反应在高真空(余压不大于266Pa)及强烈搅拌下进行，才能获得高分子量的聚酯。（2）、直接酯化缩聚法（PTA法）该法用高纯度对苯二甲酸(TPA)与乙二醇或1,4-丁二醇直接酯化生成对苯二甲酸双羟乙酯或丁酯,然后进行缩聚反应。该法的关键是解决TPA与乙二醇或1,4-丁二醇的均匀混合，提高反应速度和制止醚化反应。与酯交换缩聚法相比,该法可省掉DMT的制造、精制和甲醇回收等步骤，更易制得分子量大、热稳定性好的聚合物，可用于生产轮胎帘子线等较高质量的制品。但该法对原料TPA的纯度要求较高，TPA提纯精制费用大。（３）、环氧乙烷法（EO法）...
