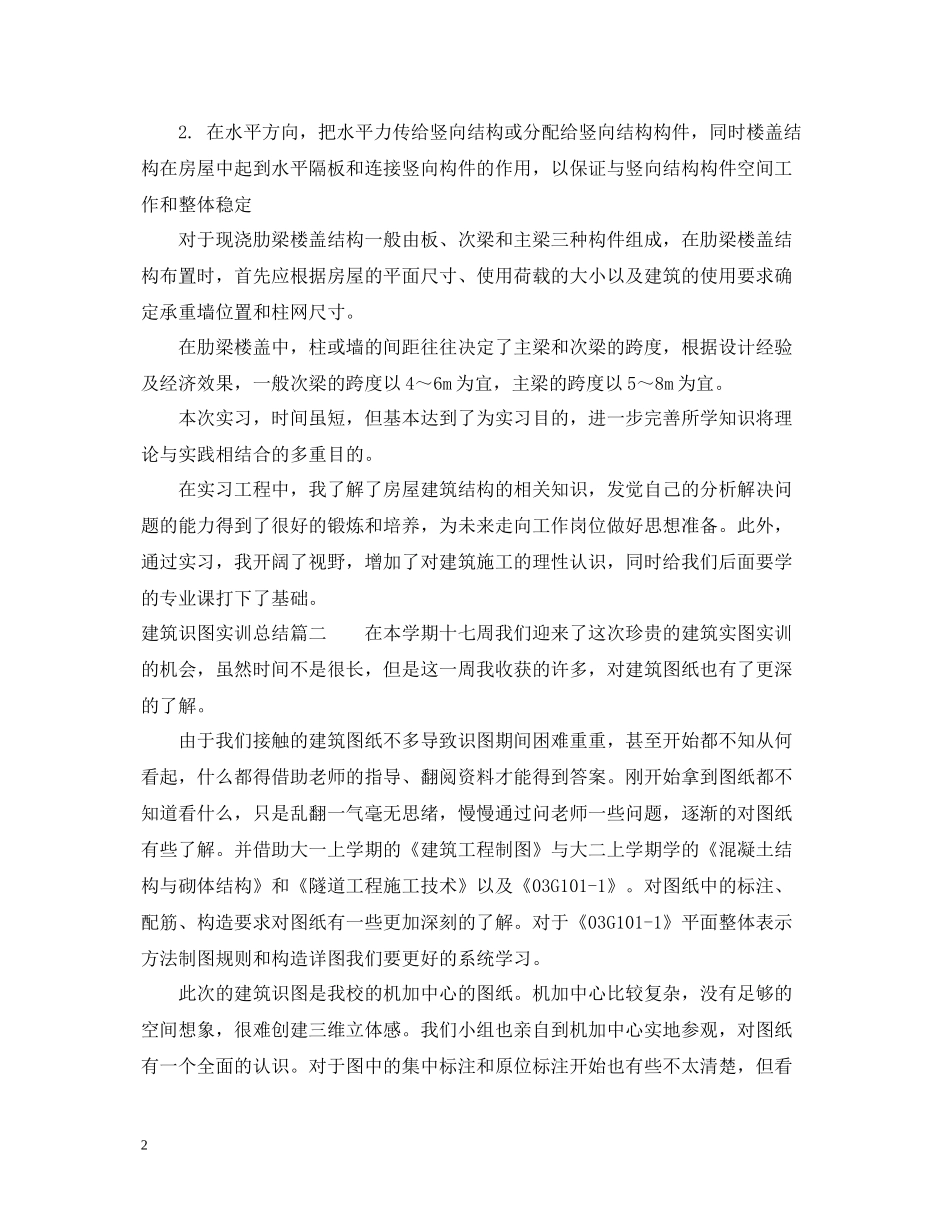

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。建筑识图实训总结2000字6篇范文建筑识图技能的训练对于提升学生的识图能力具有极其重要的作用,有利于学生掌握一定的工作技巧,便于以后的工作展开。本文是范文网小编整理的建筑识图实训总结，仅供参考。建筑识图实训总结篇一在教师宿舍楼处，我们进行了一次比较全面的实习。对于之前学到的结构类知识，我从中得到了一定的理解。同时，关于平法规范的了解，如何识图以及对结构的认识，我都收获了不少。“平法”就是混凝土结构施工图平面整体表示方法。对于梁的平法施工图，它是系在梁平面布置图上采用平面注写方式或截面注写方式表达。梁的平面注写方式包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。当梁支座上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例如：梁支座上部纵筋注写为6(二级钢筋)254/2，则表示上一排纵筋为4(二级钢筋)25，下一排纵筋为2(二级钢筋)25。当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面等等。此宿舍楼主要采用框架剪力墙结构，它是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度。建筑结构如楼盖是由梁、板等水平方向的构件组成的水平承重结构体系，其基本作用是：1.在竖向，直接承受楼盖中梁、板构件及装修面层的重量;承受施加在楼面、屋面上的使用荷载，并传给竖向结构。1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。2.在水平方向，把水平力传给竖向结构或分配给竖向结构构件，同时楼盖结构在房屋中起到水平隔板和连接竖向构件的作用，以保证与竖向结构构件空间工作和整体稳定对于现浇肋梁楼盖结构一般由板、次梁和主梁三种构件组成，在肋梁楼盖结构布置时，首先应根据房屋的平面尺寸、使用荷载的大小以及建筑的使用要求确定承重墙位置和柱网尺寸。在肋梁楼盖中，柱或墙的间距往往决定了主梁和次梁的跨度，根据设计经验及经济效果，一般次梁的跨度以4～6m为宜，主梁的跨度以5～8m为宜。本次实习，时间虽短，但基本达到了为实习目的，进一步完善所学知识将理论与实践相结合的多重目的。在实习工程中，我了解了房屋建筑结构的相关知识，发觉自己的分析解决问题的能力得到了很好的锻炼和培养，为未来走向工作岗位做好思想准备。此外，通过实习，我开阔了视野，增加了对建筑施工的理性认识，同时给我们后面要学的专业课打下了基础。建筑识图实训总结篇二在本学期十七周我们迎来了这次珍贵的建筑实图实训的机会，虽然时间不是很长，但是这一周我收获的许多，对建筑图纸也有了更深的了解。由于我们接触的建筑图纸不多导致识图期间困难重重，甚至开始都不知从何看起，什么都得借助老师的指导、翻阅资料才能得到答案。刚开始拿到图纸都不知道看什么，只是乱翻一气毫无思绪，慢慢通过问老师一些问题，逐渐的对图纸有些了解。并借助大一上学期的《建筑工程制图》与大二上学期学的《混凝土结构与砌体结构》和《隧道工程施工技术》以及《03G101-1》。对图纸中的标注、配筋、构造要求对图纸有一些更加深刻的了解。对于《03G101-1》平面整体表示方法制图规则和构造详图我们要更好的系统学习。此次的建筑识图是我校的机加中心的图纸。机加中心比较复杂，没有足够的空间想象，很难创建三维立体感。我们小组也亲自到机加中心实地参观，对图纸有一个全面的认识。对于图中的集中标注和原位标注开始也有些不太清楚，但看2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。完《03G101-1》平面整体表示方法制图规则和构造详图后有些了解。由于上周的钢筋混凝土实训对板、梁的配筋计算和配筋图的绘制，这次看...
