电机基本控制回路、正反转控制回路VIP免费

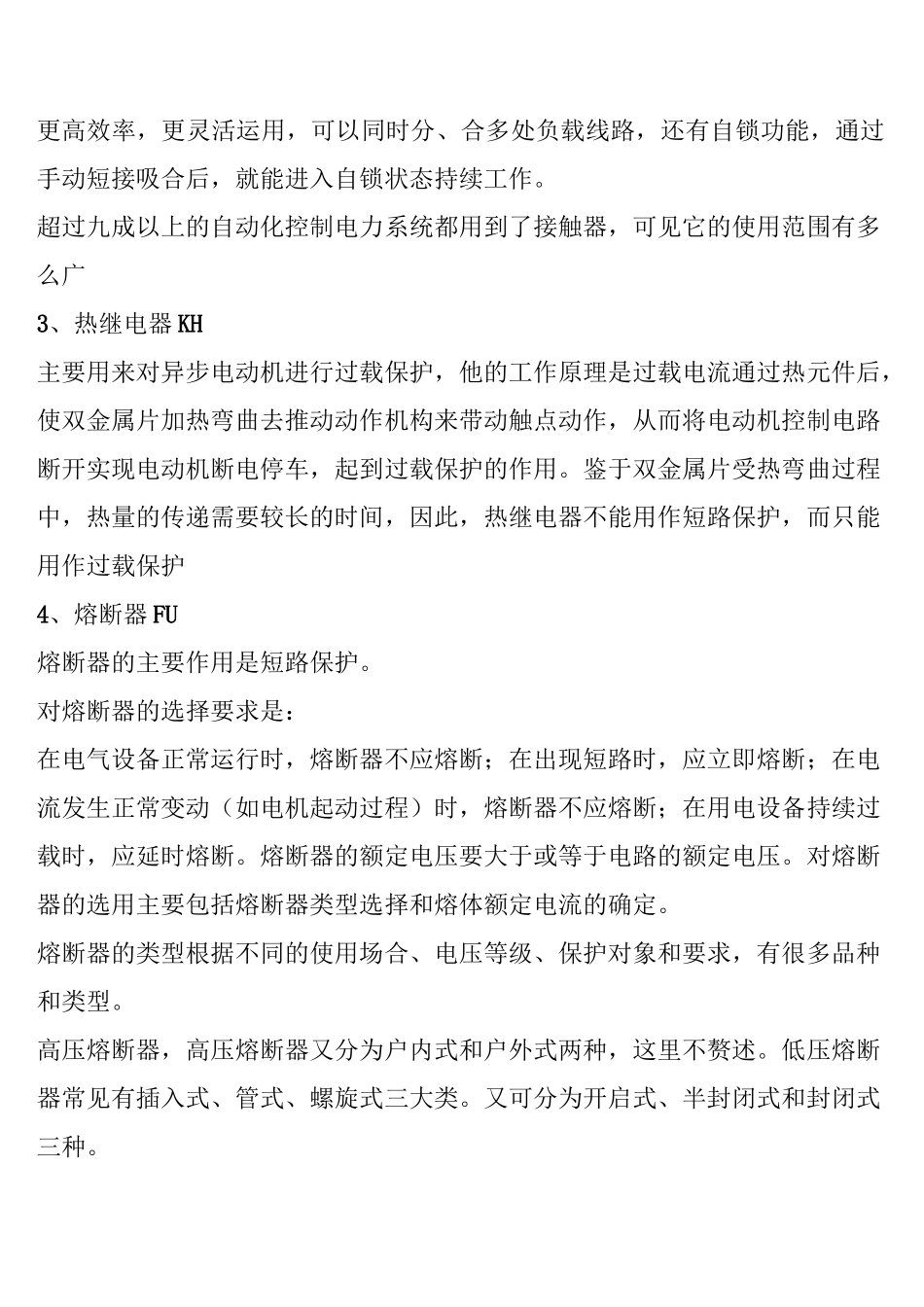

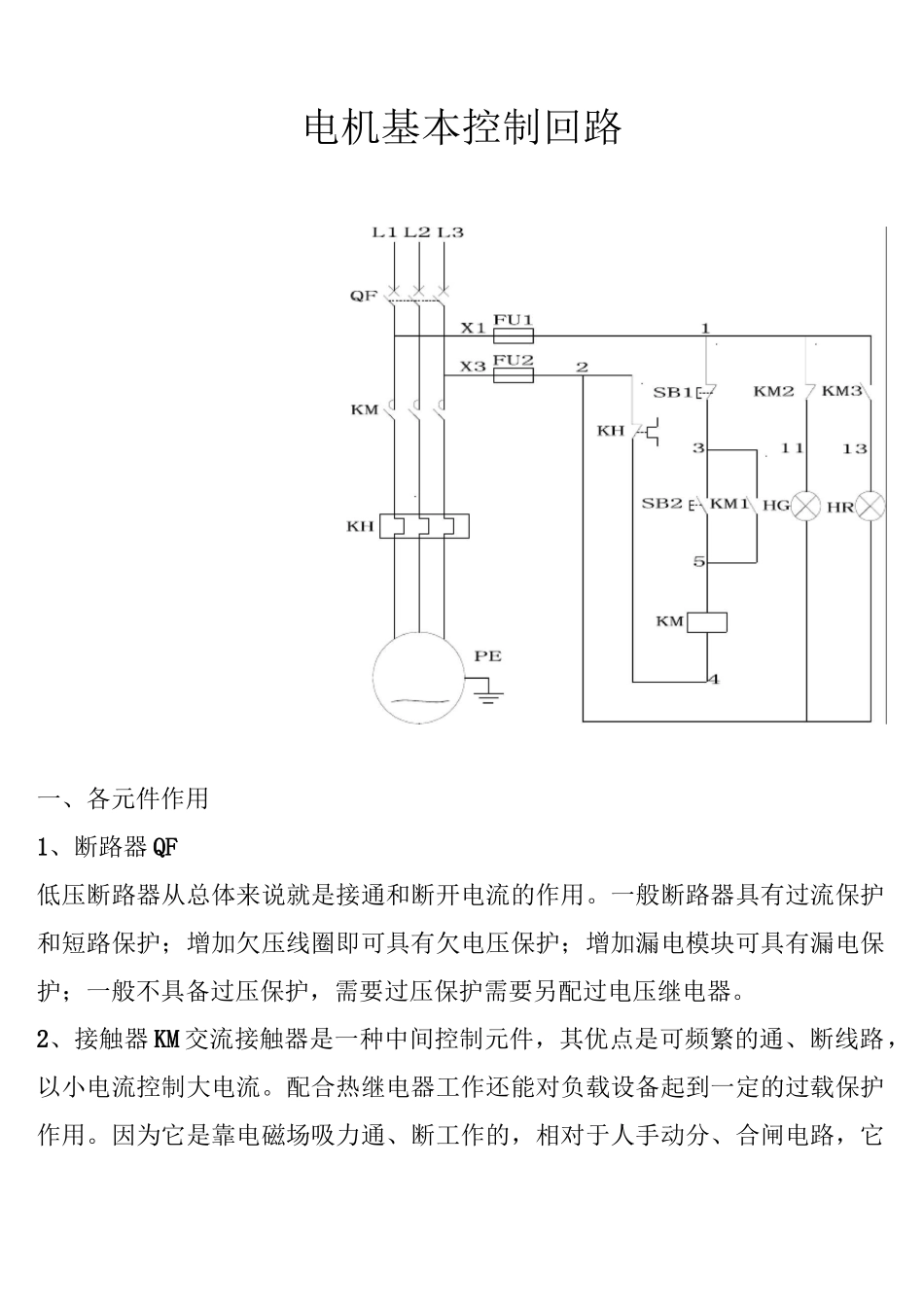

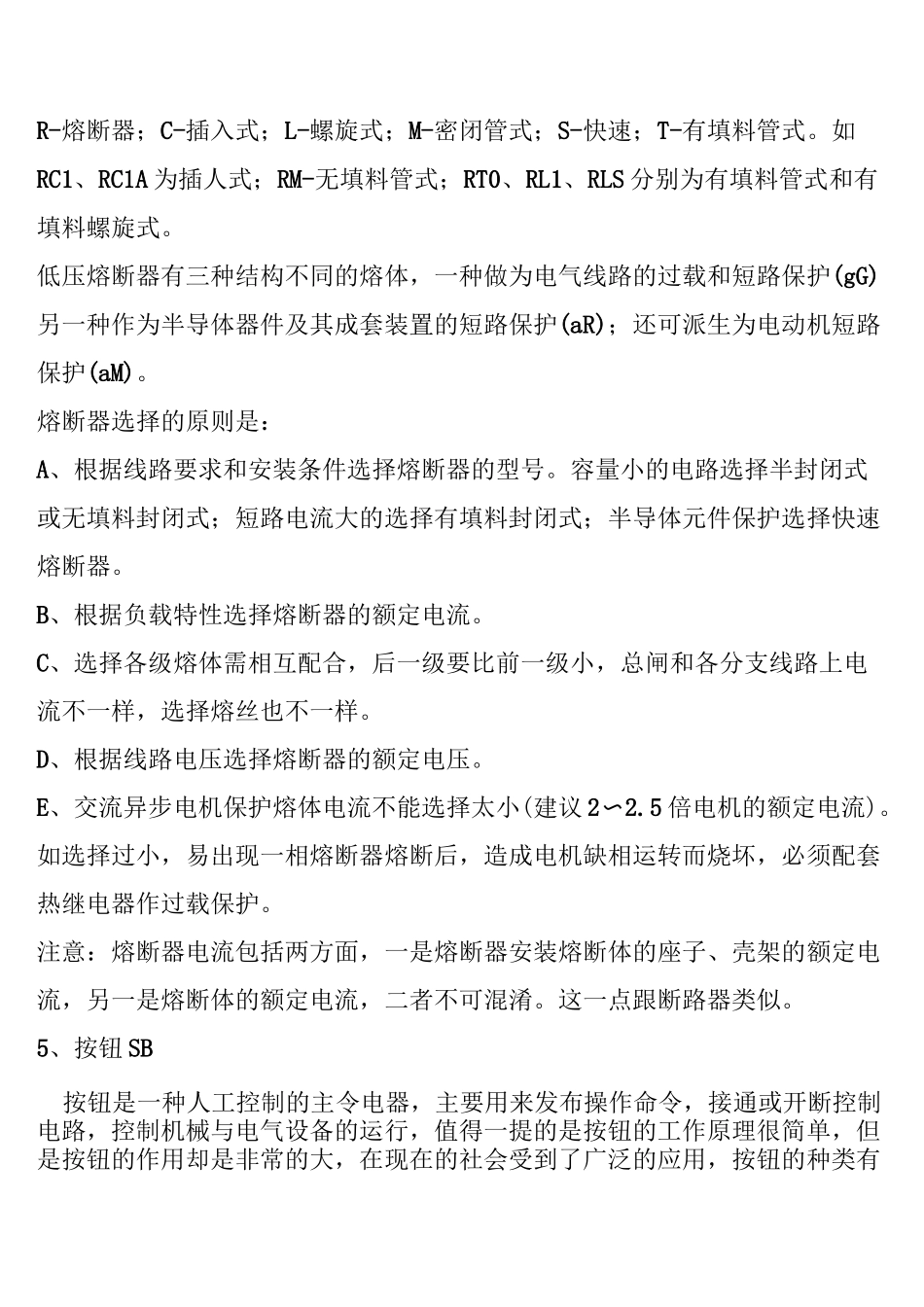

电机基本控制回路一、各元件作用1、断路器QF低压断路器从总体来说就是接通和断开电流的作用。一般断路器具有过流保护和短路保护；增加欠压线圈即可具有欠电压保护；增加漏电模块可具有漏电保护；一般不具备过压保护，需要过压保护需要另配过电压继电器。2、接触器KM交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广3、热继电器KH主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护4、熔断器FU熔断器的主要作用是短路保护。对熔断器的选择要求是：在电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变动（如电机起动过程）时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。熔断器的额定电压要大于或等于电路的额定电压。对熔断器的选用主要包括熔断器类型选择和熔体额定电流的确定。熔断器的类型根据不同的使用场合、电压等级、保护对象和要求，有很多品种和类型。高压熔断器，高压熔断器又分为户内式和户外式两种，这里不赘述。低压熔断器常见有插入式、管式、螺旋式三大类。又可分为开启式、半封闭式和封闭式三种。R-熔断器；C-插入式；L-螺旋式；M-密闭管式；S-快速；T-有填料管式。如RC1、RC1A为插人式；RM-无填料管式；RT0、RL1、RLS分别为有填料管式和有填料螺旋式。低压熔断器有三种结构不同的熔体，一种做为电气线路的过载和短路保护(gG)另一种作为半导体器件及其成套装置的短路保护(aR)；还可派生为电动机短路保护(aM)。熔断器选择的原则是：A、根据线路要求和安装条件选择熔断器的型号。容量小的电路选择半封闭式或无填料封闭式；短路电流大的选择有填料封闭式；半导体元件保护选择快速熔断器。B、根据负载特性选择熔断器的额定电流。C、选择各级熔体需相互配合，后一级要比前一级小，总闸和各分支线路上电流不一样，选择熔丝也不一样。D、根据线路电压选择熔断器的额定电压。E、交流异步电机保护熔体电流不能选择太小(建议2〜2.5倍电机的额定电流)。如选择过小，易出现一相熔断器熔断后，造成电机缺相运转而烧坏，必须配套热继电器作过载保护。注意：熔断器电流包括两方面，一是熔断器安装熔断体的座子、壳架的额定电流，另一是熔断体的额定电流，二者不可混淆。这一点跟断路器类似。5、按钮SB按钮是一种人工控制的主令电器，主要用来发布操作命令，接通或开断控制电路，控制机械与电气设备的运行，值得一提的是按钮的工作原理很简单，但是按钮的作用却是非常的大，在现在的社会受到了广泛的应用，按钮的种类有哪些呢?目前，按钮主要被分为四种，分别是：1、常开按钮——开关触点断开的按钮。2、常闭按钮——开关触点接通的按钮。3、常开常闭按钮一一开关触点既有接通也有断开的按钮。4、动作点击按钮鼠标点击按钮、触摸屏按钮。按钮也称为按键，是一种电闸（或称开关），用来控制机械或程式的某些功能。一般而言，红色按钮是用来使某一功能停止，而绿色按钮，则通可开始某一项功能。按钮的形状通常是圆形或方形。现在社会中电子产品大都有用到按键这个最基本人机接口工具，随着工业水平的提升与创新，按键外观的也变的越来越多样化及丰富的视觉效果。按钮的用途很广，例如车床的起动与停机、正转与反转等;塔式吊车的起动，停止，上升，下降，前、后、左、右、慢速或快速运行等，都需要按钮控制。6、辅助触点KHKM1KM2KM3交流接触器通常有两组辅助接点,—对常开,—对常闭,用以构成逻辑电路使用，如自保持电路，异或门（互...
