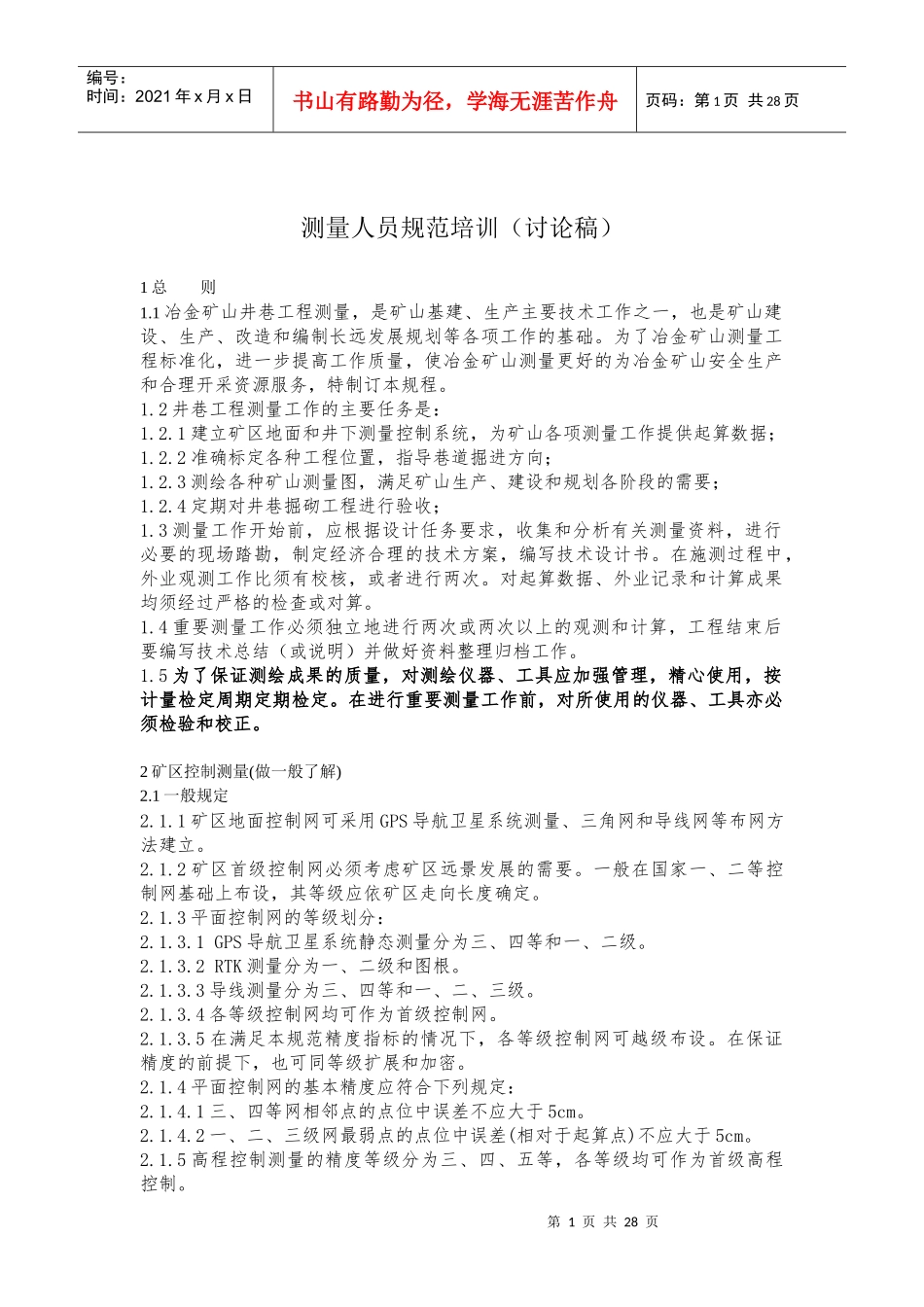

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页测量人员规范培训（讨论稿）1总则1.1冶金矿山井巷工程测量，是矿山基建、生产主要技术工作之一，也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。为了冶金矿山测量工程标准化，进一步提高工作质量，使冶金矿山测量更好的为冶金矿山安全生产和合理开采资源服务，特制订本规程。1.2井巷工程测量工作的主要任务是：1.2.1建立矿区地面和井下测量控制系统，为矿山各项测量工作提供起算数据；1.2.2准确标定各种工程位置，指导巷道掘进方向；1.2.3测绘各种矿山测量图，满足矿山生产、建设和规划各阶段的需要；1.2.4定期对井巷掘砌工程进行验收；1.3测量工作开始前，应根据设计任务要求，收集和分析有关测量资料，进行必要的现场踏勘，制定经济合理的技术方案，编写技术设计书。在施测过程中，外业观测工作比须有校核，或者进行两次。对起算数据、外业记录和计算成果均须经过严格的检查或对算。1.4重要测量工作必须独立地进行两次或两次以上的观测和计算，工程结束后要编写技术总结（或说明）并做好资料整理归档工作。1.5为了保证测绘成果的质量，对测绘仪器、工具应加强管理，精心使用，按计量检定周期定期检定。在进行重要测量工作前，对所使用的仪器、工具亦必须检验和校正。2矿区控制测量(做一般了解)2.1一般规定2.1.1矿区地面控制网可采用GPS导航卫星系统测量、三角网和导线网等布网方法建立。2.1.2矿区首级控制网必须考虑矿区远景发展的需要。一般在国家一、二等控制网基础上布设，其等级应依矿区走向长度确定。2.1.3平面控制网的等级划分：2.1.3.1GPS导航卫星系统静态测量分为三、四等和一、二级。2.1.3.2RTK测量分为一、二级和图根。2.1.3.3导线测量分为三、四等和一、二、三级。2.1.3.4各等级控制网均可作为首级控制网。2.1.3.5在满足本规范精度指标的情况下，各等级控制网可越级布设。在保证精度的前提下，也可同等级扩展和加密。2.1.4平面控制网的基本精度应符合下列规定：2.1.4.1三、四等网相邻点的点位中误差不应大于5cm。2.1.4.2一、二、三级网最弱点的点位中误差(相对于起算点)不应大于5cm。2.1.5高程控制测量的精度等级分为三、四、五等，各等级均可作为首级高程控制。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页2.1.6高程控制网的最弱点高程中误差(相对于起算点)：三等不应大于20mm；四、五等不应大于30mm。2.1.7高程控制应优先采用水准测量，四、五等可采用全站仪三角高程测量，五等也可采用GPS静态测量拟合高程。3建井测量（重点培训）3.1一般规定3.1.1建井测量工作包括井口、井筒中心线标定、十字中心线的标定和井口构筑物标定。3.1.2近井平面和高程控制点应根据设计总平面图布置。做到使用方便，能长期保存。控制点应埋设永久标志。3.1.3近井平面和高程控制点应以矿山控制网(点)为基础测设。近井平面控制点不应低于一级，高程控制点不应低于四等。3.1.4所有标定测量工作均应独立进行两次，较差应满足规定精度要求，取平均值作为最终结果。3.1.5建井工程竣工后，应按国家现行井巷工程验收规定的相关规定进行测量验收，并提交验收资料。3.2井口、井筒中心线、十字中心线的标定及井口建（构）筑物测量3.2.1井口、井筒中心和井筒十字中心线，应采用近井控制点标定。标定精度应符合表3.2.1的规定。表3.2.1井筒中心标定的限差与井筒有关的井巷工程和建筑物限差十字中心线垂直度的偏差(″)井筒中心(m)井口标高(m)主中心线方位角未施工时≤0.3≤0.05≤3′≤30已施工时≤0.1≤0.03≤1′30″≤303.2.2竖井井筒十字中心线基点埋设应符合下列规定：3.2.2.1井筒每侧不应少于3点，基点间距不应小于20m。相邻的基点必须相通视，每条基线应至少有一点能与天轮平台直接通视。靠近井筒的基点距离井筒边缘不宜小于15m；用沉井法和冻土法施工的井筒不宜小于30m。3.2.2.2当主中心线在井口与卷扬机房之间不能埋设三个基点时，应在卷扬机房后面再设三个基点，其中一个基点应能与天轮平台通视。3.2.2.3基点应尽量布设在基岩上，并埋设...
