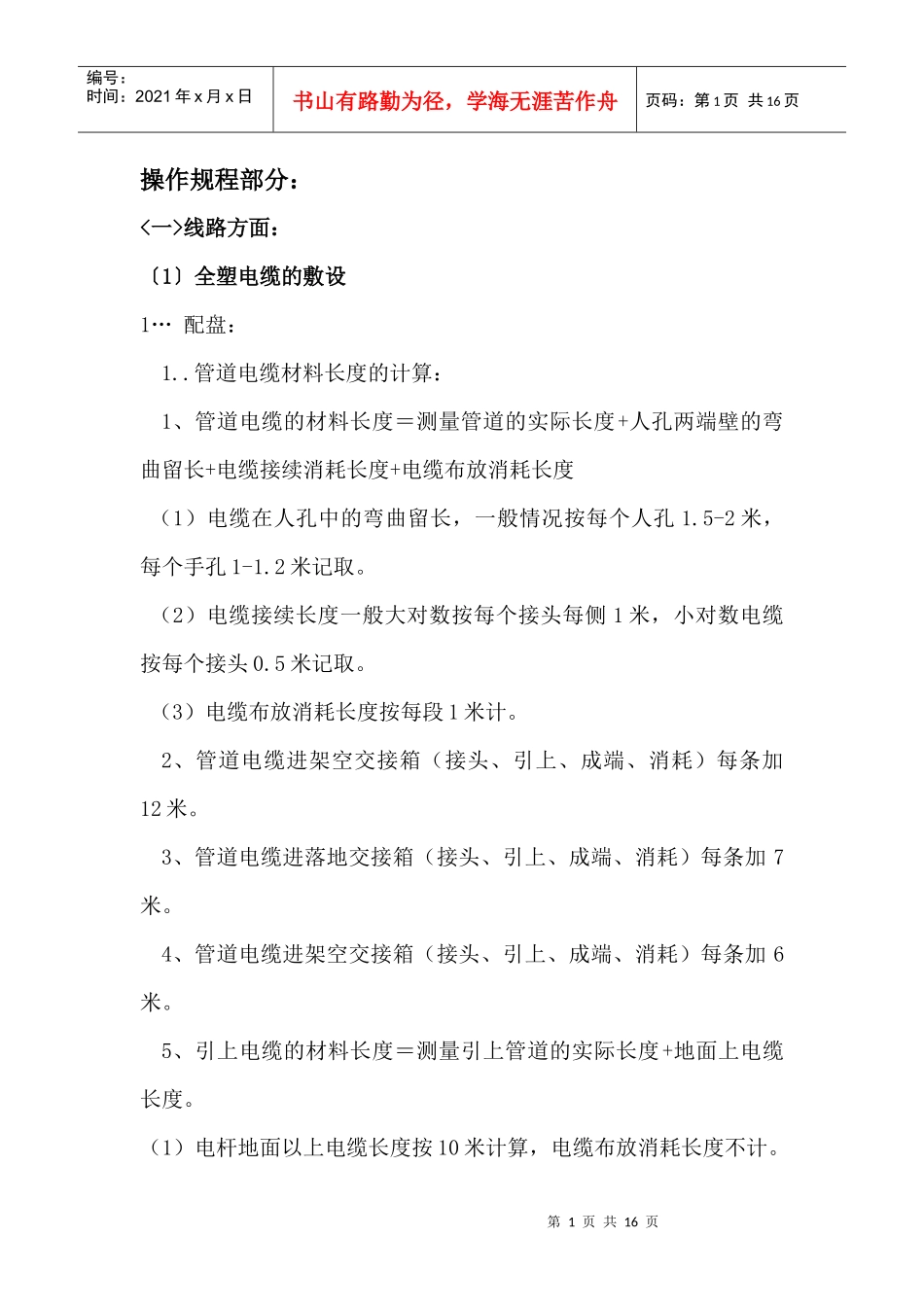

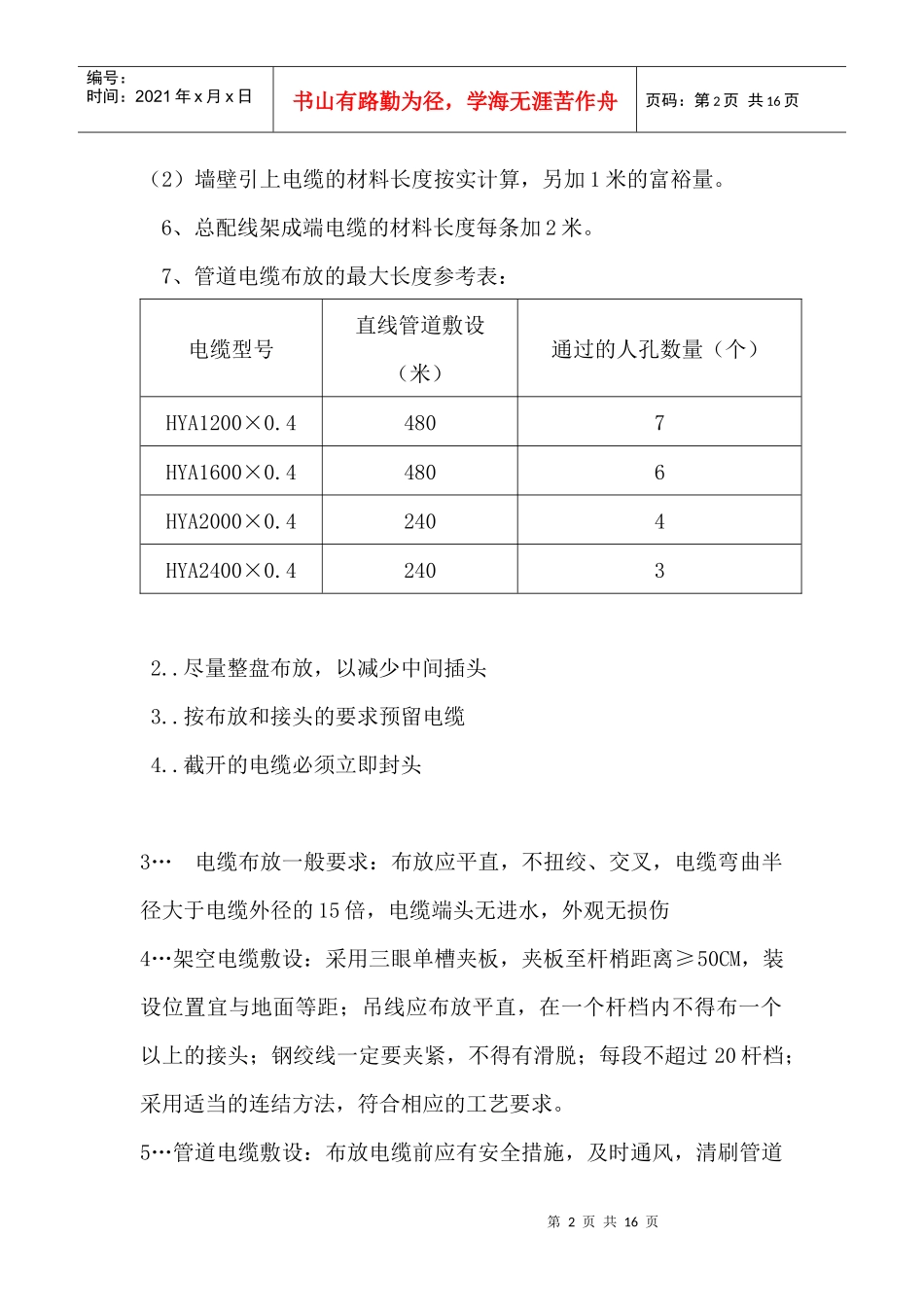

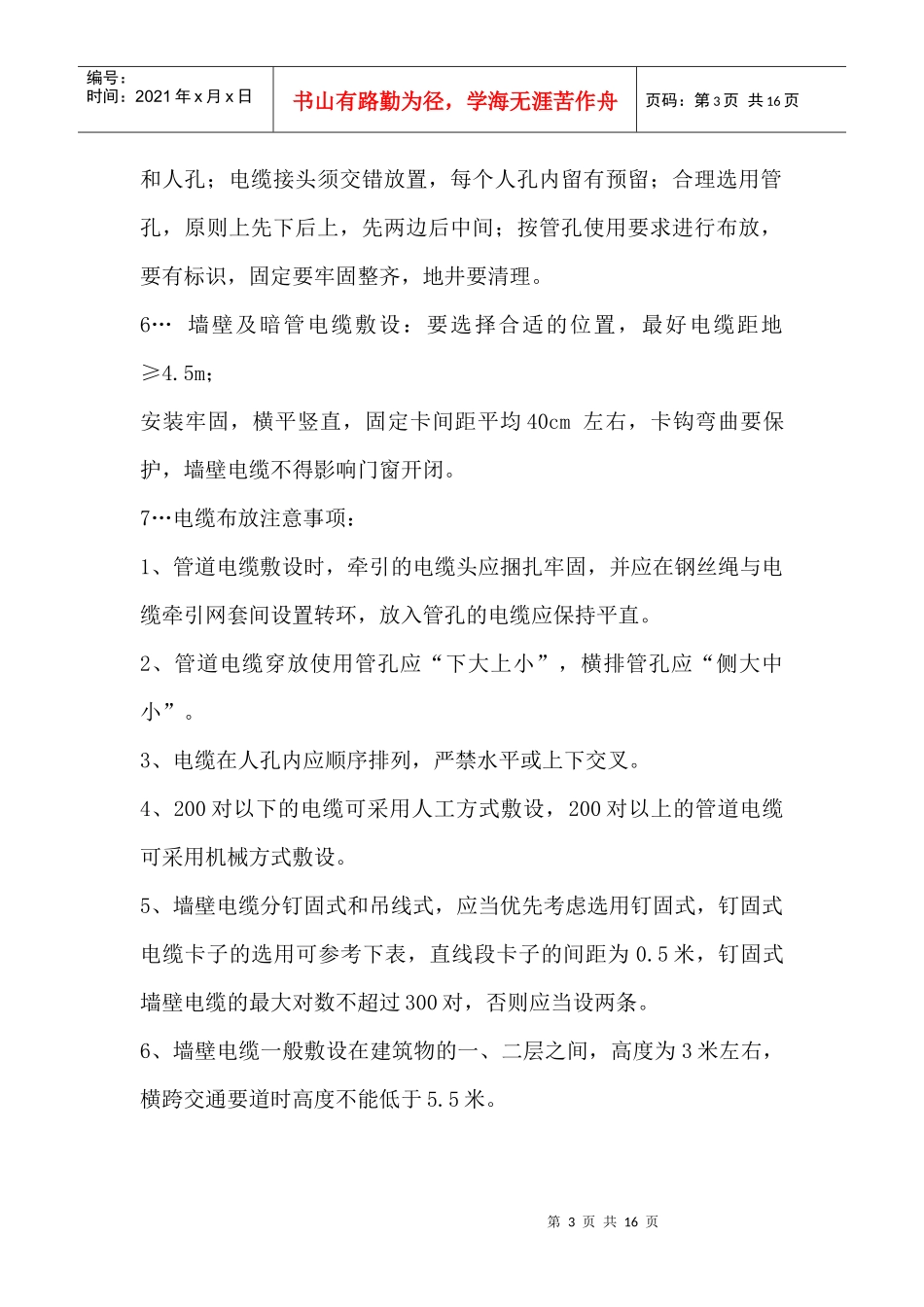

第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页操作规程部分:<一>线路方面:〔1〕全塑电缆的敷设1…配盘:1..管道电缆材料长度的计算:1、管道电缆的材料长度=测量管道的实际长度+人孔两端壁的弯曲留长+电缆接续消耗长度+电缆布放消耗长度(1)电缆在人孔中的弯曲留长,一般情况按每个人孔1.5-2米,每个手孔1-1.2米记取。(2)电缆接续长度一般大对数按每个接头每侧1米,小对数电缆按每个接头0.5米记取。(3)电缆布放消耗长度按每段1米计。2、管道电缆进架空交接箱(接头、引上、成端、消耗)每条加12米。3、管道电缆进落地交接箱(接头、引上、成端、消耗)每条加7米。4、管道电缆进架空交接箱(接头、引上、成端、消耗)每条加6米。5、引上电缆的材料长度=测量引上管道的实际长度+地面上电缆长度。(1)电杆地面以上电缆长度按10米计算,电缆布放消耗长度不计。第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页(2)墙壁引上电缆的材料长度按实计算,另加1米的富裕量。6、总配线架成端电缆的材料长度每条加2米。7、管道电缆布放的最大长度参考表:电缆型号直线管道敷设(米)通过的人孔数量(个)HYA1200×0.44807HYA1600×0.44806HYA2000×0.42404HYA2400×0.424032..尽量整盘布放,以减少中间插头3..按布放和接头的要求预留电缆4..截开的电缆必须立即封头3…电缆布放一般要求:布放应平直,不扭绞、交叉,电缆弯曲半径大于电缆外径的15倍,电缆端头无进水,外观无损伤4…架空电缆敷设:采用三眼单槽夹板,夹板至杆梢距离≥50CM,装设位置宜与地面等距;吊线应布放平直,在一个杆档内不得布一个以上的接头;钢绞线一定要夹紧,不得有滑脱;每段不超过20杆档;采用适当的连结方法,符合相应的工艺要求。5…管道电缆敷设:布放电缆前应有安全措施,及时通风,清刷管道第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页和人孔;电缆接头须交错放置,每个人孔内留有预留;合理选用管孔,原则上先下后上,先两边后中间;按管孔使用要求进行布放,要有标识,固定要牢固整齐,地井要清理。6…墙壁及暗管电缆敷设:要选择合适的位置,最好电缆距地≥4.5m;安装牢固,横平竖直,固定卡间距平均40cm左右,卡钩弯曲要保护,墙壁电缆不得影响门窗开闭。7…电缆布放注意事项:1、管道电缆敷设时,牵引的电缆头应捆扎牢固,并应在钢丝绳与电缆牵引网套间设置转环,放入管孔的电缆应保持平直。2、管道电缆穿放使用管孔应“下大上小”,横排管孔应“侧大中小”。3、电缆在人孔内应顺序排列,严禁水平或上下交叉。4、200对以下的电缆可采用人工方式敷设,200对以上的管道电缆可采用机械方式敷设。5、墙壁电缆分钉固式和吊线式,应当优先考虑选用钉固式,钉固式电缆卡子的选用可参考下表,直线段卡子的间距为0.5米,钉固式墙壁电缆的最大对数不超过300对,否则应当设两条。6、墙壁电缆一般敷设在建筑物的一、二层之间,高度为3米左右,横跨交通要道时高度不能低于5.5米。第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页〔2〕全塑电缆的配线和分线1、落地交接箱的基座:基座与人(手)孔之间用管道连接,管孔缝隙和空管孔的上下管口应封堵严密;基座要按交接箱的尺寸垒砌牢固;按照设计要求施工。2、成端电缆气塞:气塞应放在交接箱底部或地槽中,固定牢固、美观,地线处理良好;开口式的气塞堵塞剂必须灌满。3、交接箱的编号线序:标志明显、正确,线序美观规范;箱内的列号原则上以面对列架自左往右顺序编号;线序自上而下顺序编号;跳线布放不得交叉扭绞,应横平竖直,松紧适度,不得损伤芯线,跳线中间不得有接头;箱内要标明每列线序并和分线设备对应;4、交接箱的成端电缆:电缆理顺,芯线线对扭绞不得散乱;按顺序出线,芯线不得有接头。成端电缆线序应与交接箱端子线口对应正确,不得错接;地线要处理良好。5、分线设备的安装:塑料尾巴电缆引入分线设备进线口宜采用热缩套管、粘胶带缠裹或加...
