-1050m水平副井车场及绕道施工作业规程VIP免费

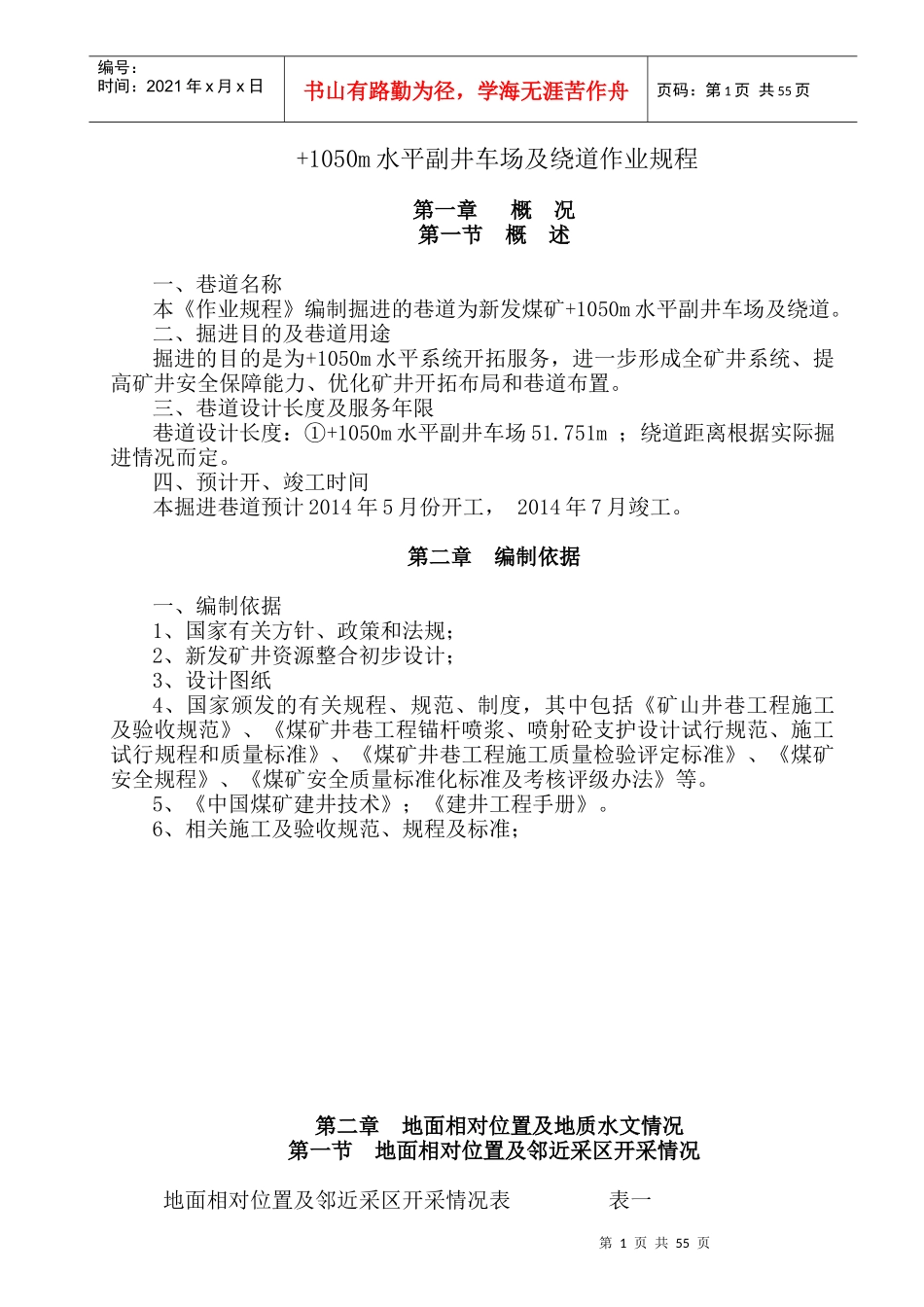

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页+1050m水平副井车场及绕道作业规程第一章概况第一节概述一、巷道名称本《作业规程》编制掘进的巷道为新发煤矿+1050m水平副井车场及绕道。二、掘进目的及巷道用途掘进的目的是为+1050m水平系统开拓服务，进一步形成全矿井系统、提高矿井安全保障能力、优化矿井开拓布局和巷道布置。三、巷道设计长度及服务年限巷道设计长度：①+1050m水平副井车场51.751m；绕道距离根据实际掘进情况而定。四、预计开、竣工时间本掘进巷道预计2014年5月份开工，2014年7月竣工。第二章编制依据一、编制依据1、国家有关方针、政策和法规；2、新发矿井资源整合初步设计；3、设计图纸4、国家颁发的有关规程、规范、制度，其中包括《矿山井巷工程施工及验收规范》、《煤矿井巷工程锚杆喷浆、喷射砼支护设计试行规范、施工试行规程和质量标准》、《煤矿井巷工程施工质量检验评定标准》、《煤矿安全规程》、《煤矿安全质量标准化标准及考核评级办法》等。5、《中国煤矿建井技术》；《建井工程手册》。6、相关施工及验收规范、规程及标准；第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表表一第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页巷道名称+1050m水平副井车场及绕道+1050m水平车场标高（m）+1050m绕道标高（m）+1050m地面的相对位置及建筑物相应地表无村庄、农田及其它建筑物，以低缓丘陵为主。地表形态半沙漠化，以风积沙及荒漠草原为主。井下位置及掘进地面设施的影响巷道以北为副斜井、以南为回风斜井，该巷道掘进对地面无影响。邻近采区开采情况该水平四邻尚未开拓。走向倾向倾角°第二节地质情况本区煤岩层整体为北西低、南东高的单斜构造，根据煤炭勘探报告确定，本区构造复杂程度为中等构造。掘进过程中，遇到的主要岩性有泥岩、砂质泥岩、细砂岩、砂岩、粉砂岩等，硬度f=3-7。第三节工程概况一、工程概况巷道名称+1050m水平副井车场及绕道巷道类别开拓巷道施工层位其间穿越砂岩、细砂岩、泥岩、砂质泥岩、一层煤等相关岩层开口位置严格按照技术部门标定的开口位置施工，从+1050m水平主井车场D点处按259°22′48″方位开口巷道用途形成+1050m水平开拓系统服务年限施工工艺人工打眼放炮、锚网支护，耙岩机出矸，箕斗运输施工顺序+1050m水平主井车场按照设计从C点按照307°方位施工33.4m至D点，从D点按照259°22′48″方位开口施工+1050m水平副井车场，直至施工至一层煤位置，沿着一层煤走向（西南方向）施工绕道至F点。然后按照设计开始缩小断面（3-3），缩东帮，西帮不动，按照曲率半径（R=12m））施工弧线巷道，施工绕道及运输石门至B点与B点处贯通。最后，从D点开始施工+1050m水平副井车场。计划开工日2014年5月第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页期计划竣工日期2014年7月备注第四节水文地质根据勘察区水文地质条件，结合临近生产矿井调查资料，矿床水文地质勘察类型定位第二类第一亚类第一型，即水文地质条件简单类型，由于在施工过程中受断层影响，裂隙较发育，富水性较好，有突水可能，施工过程中要引起高度重视，严格执行“有疑必探，先探后掘”的原则。第五节影响掘进的其它地质情况影响掘进的其它地质情况瓦斯根据《新发煤矿可行性研究报告》所述相对瓦斯涌出量分别为：一层煤：0.6m³/t；二层煤：1.66m³/t；三层煤：5.92m³/t；四层煤：2.86m³/t；煤尘根据《新发煤矿可行性研究报告》所述：所揭露的一、二、三、四层煤煤尘均具有爆炸危险性裂隙发育情况煤岩层裂隙发育组数各组方向地温根据《新发煤矿可行性研究报告》确定地层原岩温度小于31℃。地压岩石物理力学性质（kg/cm²）岩性抗压抗拉抗折抗剪砂页岩527.0～330.0103.6～304.6103.0～30.6171.0～111.5泥岩650130130170砂岩37044.2044.2081.9第三章巷道布置及支护说明第一节巷道布置第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
