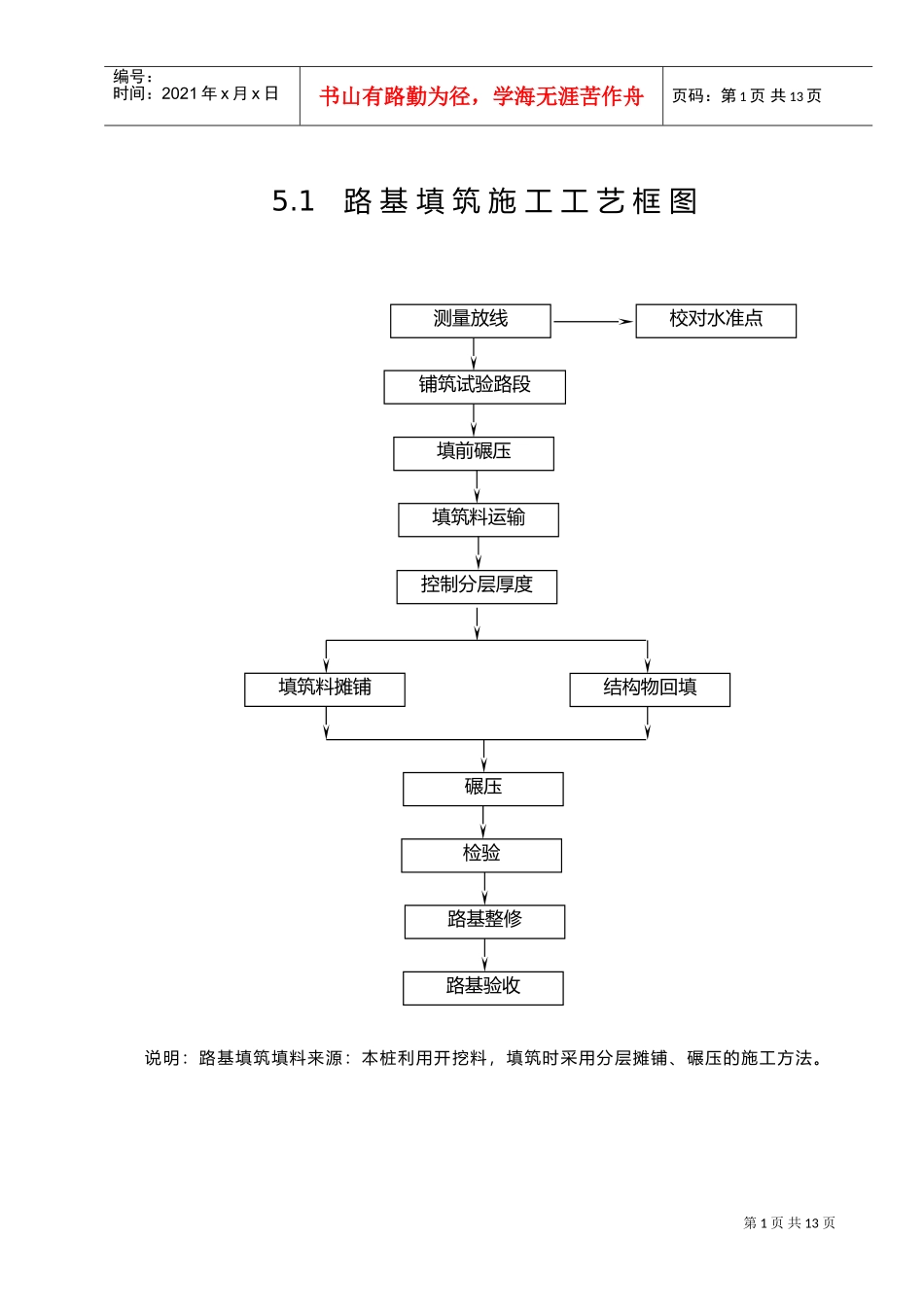

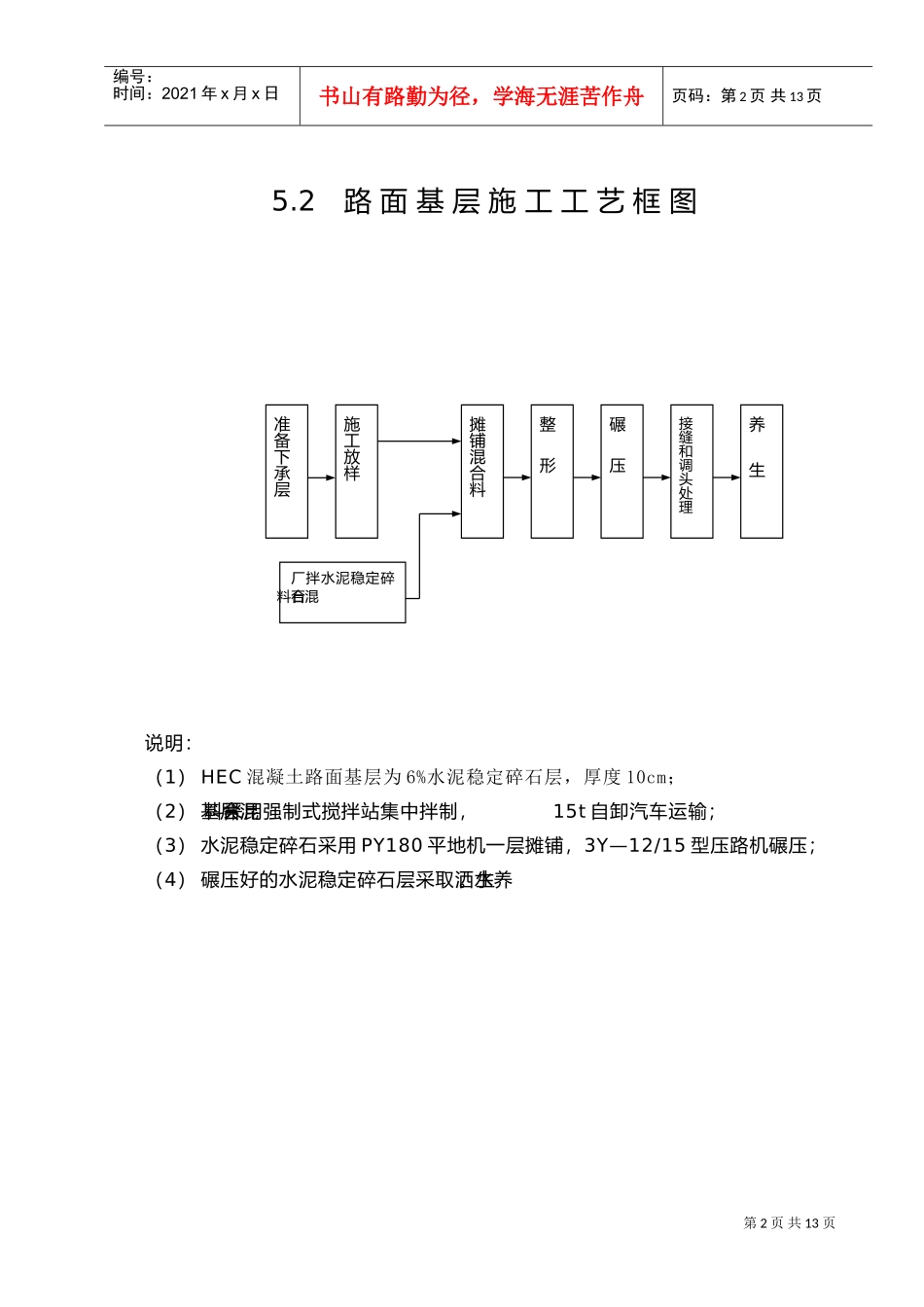

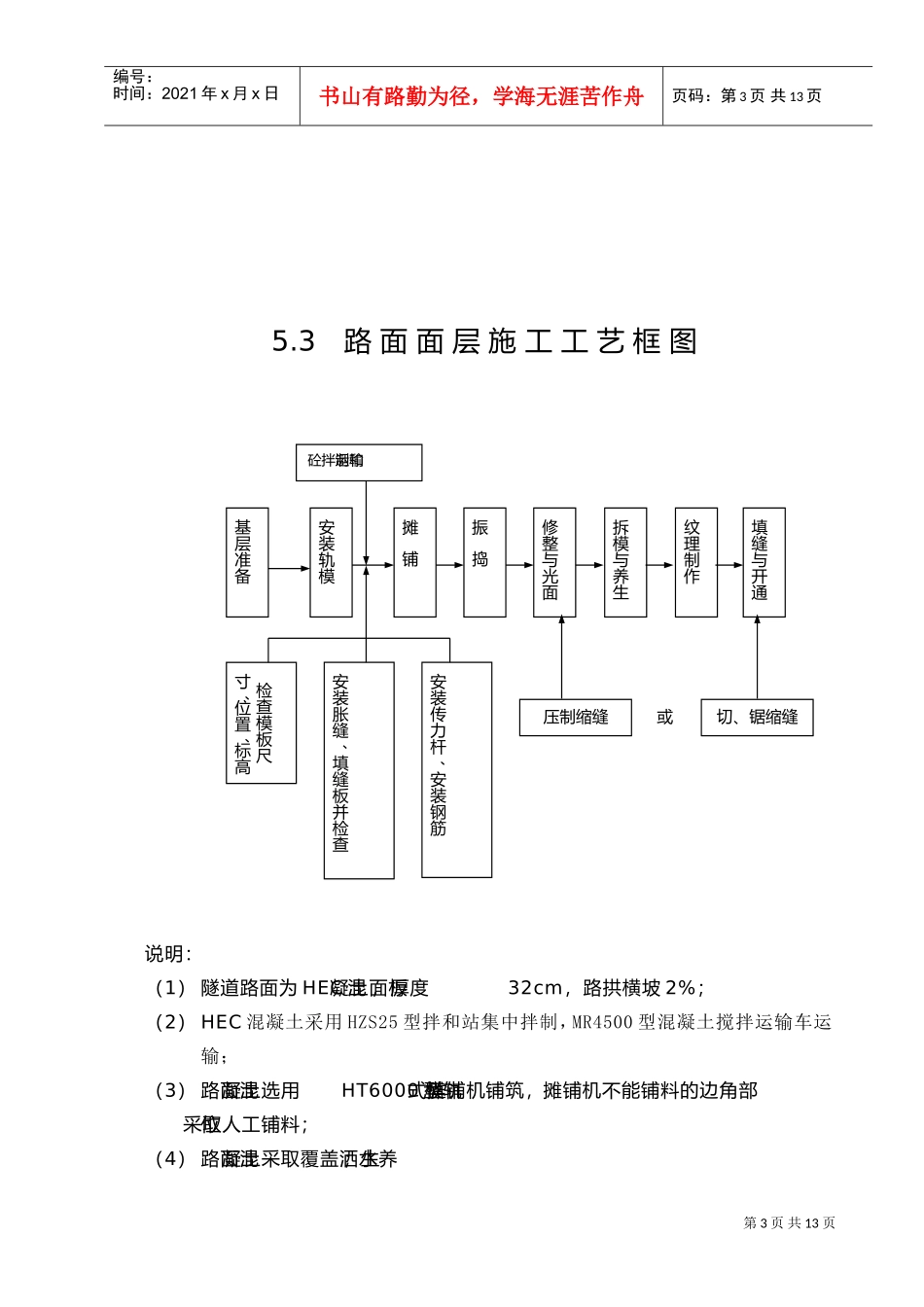

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页5.1路基填筑施工工艺框图说明：路基填筑填料来源：本桩利用开挖料，填筑时采用分层摊铺、碾压的施工方法。测量放线铺筑试验路段填前碾压填筑料运输校对水准点控制分层厚度填筑料摊铺碾压结构物回填检验路基整修路基验收第2页共13页准备下承层施工放样整形碾压接缝和调头处理养生摊铺混合料厂拌水泥稳定碎石混合料编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页5.2路面基层施工工艺框图说明：（1）HEC混凝土路面基层为6%水泥稳定碎石层，厚度10cm；（2）基层混合料采用强制式搅拌站集中拌制，15t自卸汽车运输；（3）水泥稳定碎石采用PY180平地机一层摊铺，3Y—12/15型压路机碾压；（4）碾压好的水泥稳定碎石层采取洒水养生。第3页共13页基层准备安装轨模摊铺振捣修整与光面纹理制作拆模与养生填缝与开通砼拌制和运输检查模板尺寸、位置、标高安装胀缝、填缝板并检查安装传力杆、安装钢筋切、锯缩缝压制缩缝或编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页5.3路面面层施工工艺框图说明：（1）隧道路面为HEC混凝土面板，厚度32cm，路拱横坡2%；（2）HEC混凝土采用HZS25型拌和站集中拌制，MR4500型混凝土搅拌运输车运输；（3）路面混凝土选用HT6000型轨模式摊铺机铺筑，摊铺机不能铺料的边角部位采取人工铺料；（4）路面混凝土采取覆盖洒水养生；第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页（5）采用刻纹机制作路面纹理，切缝机割锯缝槽，灌缝机填缝。5.4桥梁施工工艺框图和文字说明5.4.1桥梁工程总体施工工艺框图桥梁施工人员、设备进场对桥位进行测量、平整场地桥墩、台基础开挖预制场的形成桥台后路基填筑梁板预制、堆放桥墩、台施工梁板运输、吊装梁、板缝混凝土浇筑桥面铺装防水处理竣工验收工程交付台背回填第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页文字说明：1、本框图为桥梁工程总体施工工艺流程框图，施工组织中对不同桥型细化了具体的施工方法，本节中分别示出了其施工工艺框图2、桥面铺装及附属结构根据每座桥具体的施工图确定。5.4.2磨子沟T型梁桥施工工艺框图桥梁施工人员、设备进场对桥位进行测量、平整场地桥墩、台基础开挖预制场的形成桥台后路基填筑T型梁预制、堆放桥墩、台施工T型梁安装梁缝混凝土浇筑桥面铺装防水处理竣工验收工程交付台背回填基础灌注桩施工第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页文字说明：本框图为磨子沟普通混凝土T型梁桥施工工艺流程框图，具体施工工艺和方法详见桥梁工程施工方案。5.4.3桥梁钻孔灌注桩施工工艺框图混凝土制备、检验和运输平整场地桩位测量放线制作护筒泥浆系统建造埋设护筒钻机就位钻孔检查孔深、孔径、孔斜清孔吊装钢筋笼钢筋笼加工安装导管灌注混凝土拆除护筒检查验收第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页文字说明：本框图为磨子沟桥基础钻孔灌注桩施工工艺框图，施工时根据具体的地质及水文条件调整施工方法及工艺。5.4.4大奔流沟钢筋混凝土空心板桥施工工艺框图桥梁施工人员、设备进场对桥位进行测量、平整场地桥台基础开挖预制场的形成桥台后路基填筑空心板预制、堆放台帽混凝土浇筑空心板吊装板缝混凝土浇筑桥面铺装防水处理竣工验收工程交付台背回填基础垫层混凝土浇筑基础、台身浆砌石砌筑第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页文字说明：本框图为大奔流沟钢筋混凝土空心板桥施工工艺流程框图，具体施工工艺和方法详见桥梁工程施工方案。5.5隧道施工工艺框图和文字说明5.5.1洞口石方明挖及边坡支护(1)洞口石方明挖及边坡支护施工工艺框图施工准备清理挖除施工便道修筑验收交面测量截水沟开挖边坡开挖边坡支护第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页此图为洞口石方明挖及边坡支护施...
