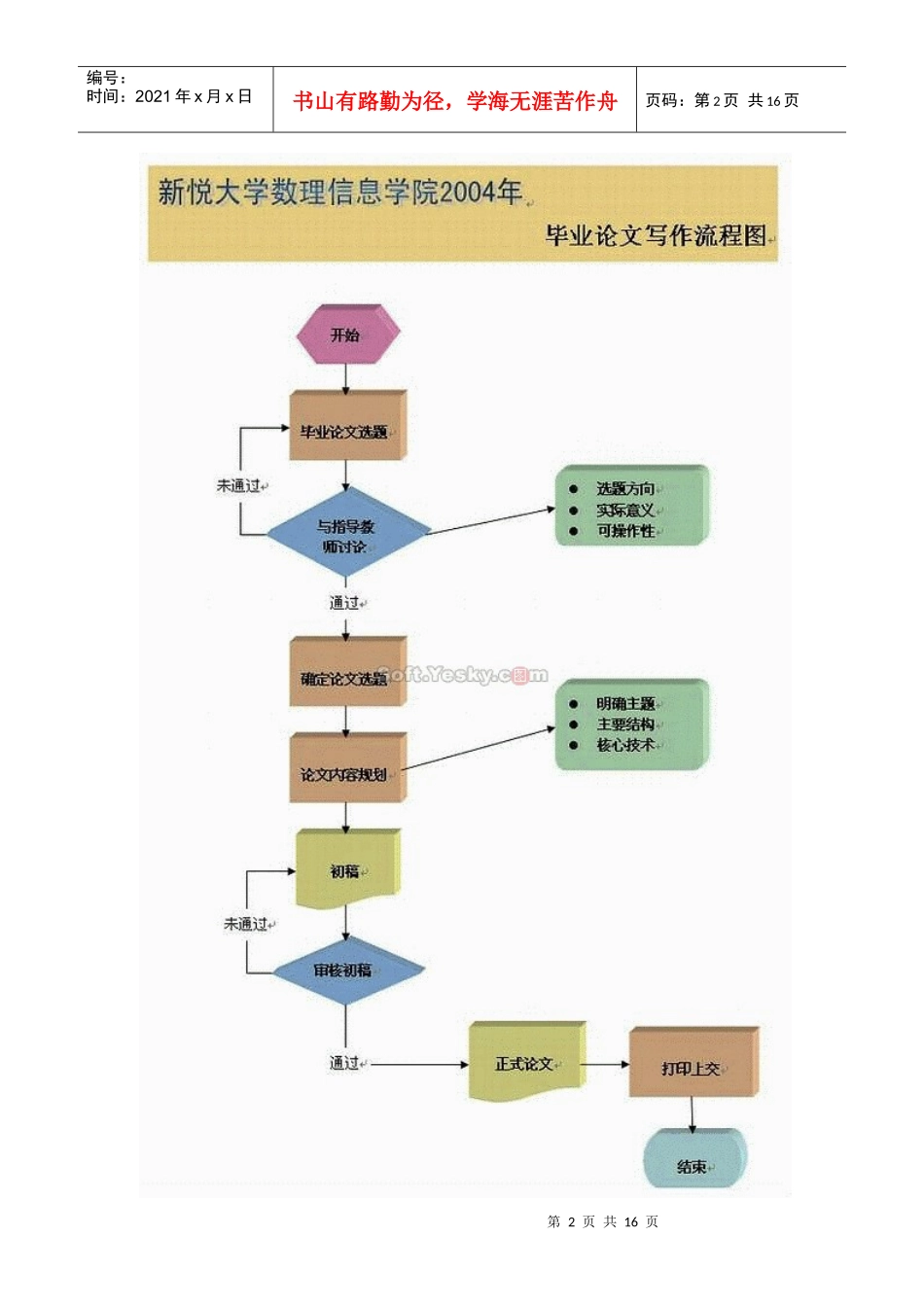

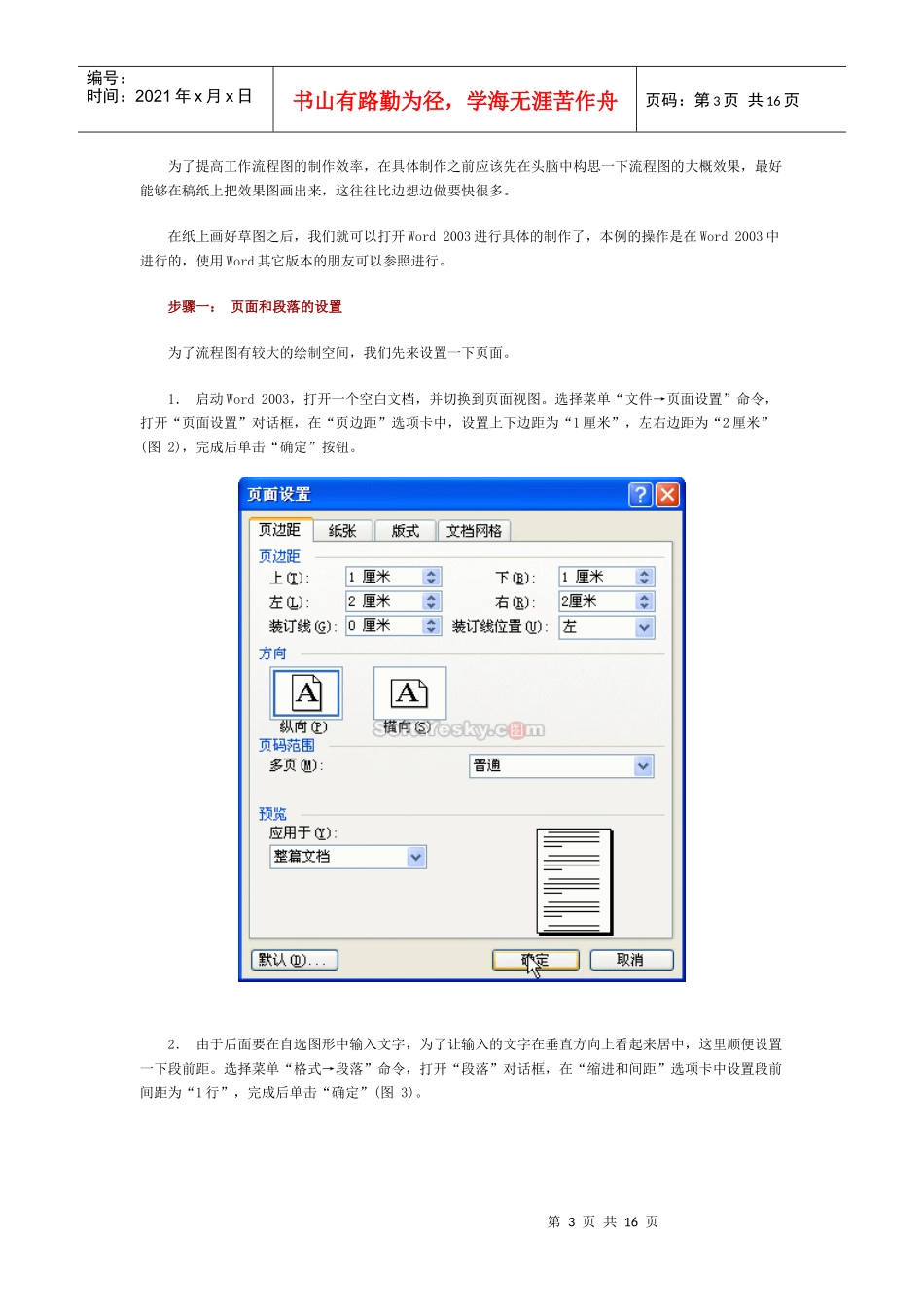

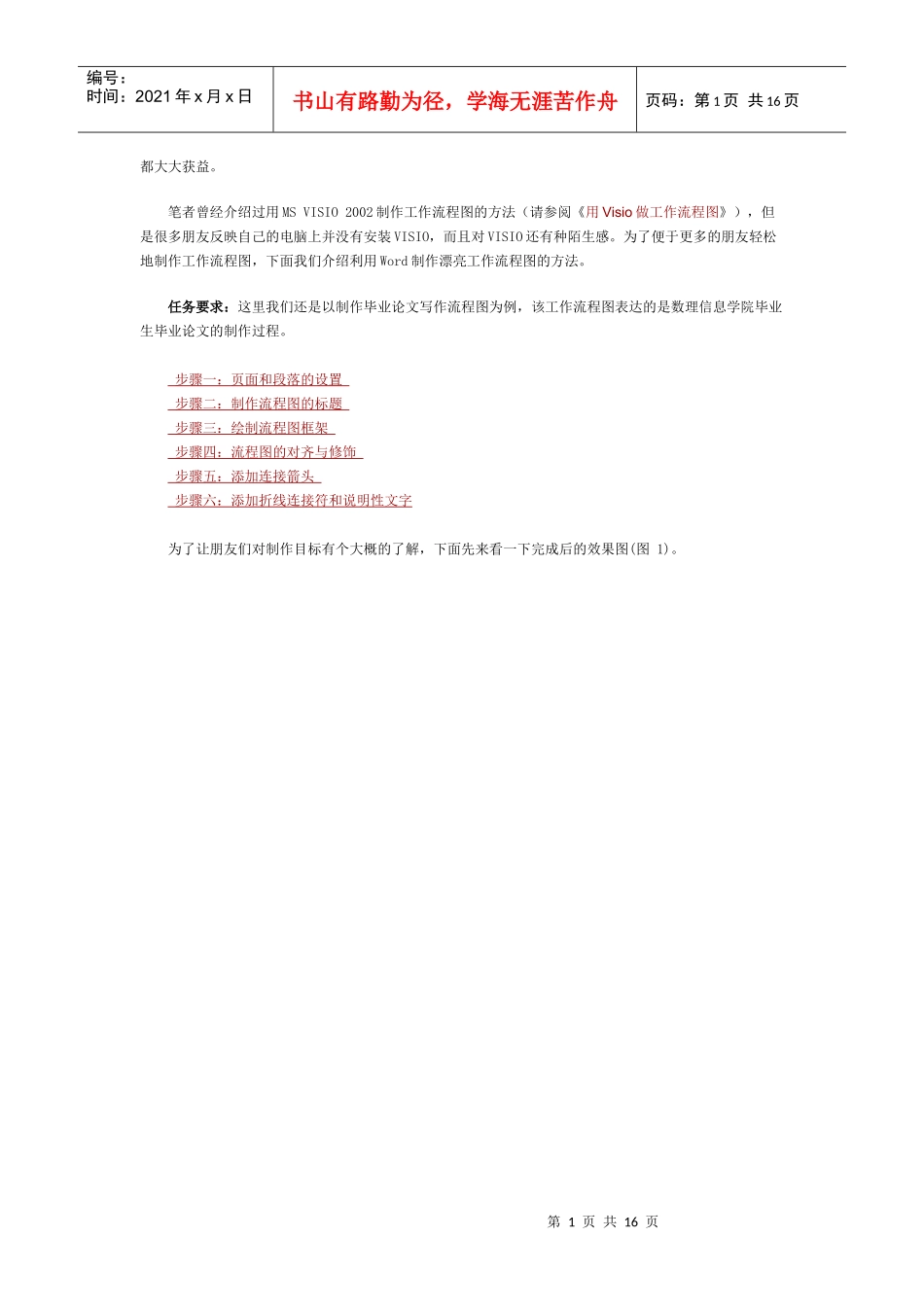

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页都大大获益。笔者曾经介绍过用MSVISIO2002制作工作流程图的方法（请参阅《用Visio做工作流程图》），但是很多朋友反映自己的电脑上并没有安装VISIO，而且对VISIO还有种陌生感。为了便于更多的朋友轻松地制作工作流程图，下面我们介绍利用Word制作漂亮工作流程图的方法。任务要求：这里我们还是以制作毕业论文写作流程图为例，该工作流程图表达的是数理信息学院毕业生毕业论文的制作过程。步骤一：页面和段落的设置步骤二：制作流程图的标题步骤三：绘制流程图框架步骤四：流程图的对齐与修饰步骤五：添加连接箭头步骤六：添加折线连接符和说明性文字为了让朋友们对制作目标有个大概的了解，下面先来看一下完成后的效果图(图1)。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页为了提高工作流程图的制作效率，在具体制作之前应该先在头脑中构思一下流程图的大概效果，最好能够在稿纸上把效果图画出来，这往往比边想边做要快很多。在纸上画好草图之后，我们就可以打开Word2003进行具体的制作了，本例的操作是在Word2003中进行的，使用Word其它版本的朋友可以参照进行。步骤一：页面和段落的设置为了流程图有较大的绘制空间，我们先来设置一下页面。1．启动Word2003，打开一个空白文档，并切换到页面视图。选择菜单“文件→页面设置”命令，打开“页面设置”对话框，在“页边距”选项卡中，设置上下边距为“1厘米”，左右边距为“2厘米”(图2)，完成后单击“确定”按钮。2．由于后面要在自选图形中输入文字，为了让输入的文字在垂直方向上看起来居中，这里顺便设置一下段前距。选择菜单“格式→段落”命令，打开“段落”对话框，在“缩进和间距”选项卡中设置段前间距为“1行”，完成后单击“确定”(图3)。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页步骤二：制作流程图的标题基本工作环境设置好之后就开始制作流程图的标题。大家看到的最终效果中的标题是放在一个矩形自选图形中的，下面开始制作。1．在窗口Word窗口底部的自选图形工具栏中选择“矩形”按钮(图4)。2．这时可以在页面中看到“在此创建图形”的画布，接着拖动鼠标，在该画布中绘制矩形，让矩形的宽度与画布相同，高度可参照最终效果图，约3厘米。yesky1888436article324第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页3．画好后调整画布的高度，使之与矩形的高度相同(图5)。4．接下来选中插入的矩形，单击鼠标右键，在弹出的菜单中选择“设置自选图形格式”命令，打开“设置自选图形格式”对话框，在“颜色与线条”选项卡中，先设置线条颜色为“无线条颜色”，接着单击“填充”区“颜色”下拉箭头，选择“其它颜色”命令，打开“颜色”对话框，参照下图设置填充颜色(图6)，完成后依次单击两次“确定”。5．接下来在矩形框中插入艺术字标题。选中矩形框，单击鼠标右键，在弹出的菜单中选择“添加文字”命令，这时可以看到光标在矩形框内闪动，表示等待添加文字。6．选择底部“绘图”工具栏上的“插入艺术字”按钮(图7)，打开“艺术字库”对话框。选择第二行第二种艺术字，单击“确定”(图8)。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页7．在打开的“编辑‘艺术字’文字”对话框中，按下图输入文字和设置字体格式(图9),完成后单击“确定”，返回Word编辑窗口，艺术字被加入到矩形框中。第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页8．接下来回车换行，输入“毕业论文写作流程图”文字，并将其字体设置为“宋体”、“小二”、“加粗”，对齐方式为“右对齐”，到这里为止标题就制作完成了(图10)。步骤三：绘制流程图框架接下来我们开始绘制流程图的框架。所谓框架...
