吨一级反渗透脱盐设备技术方案VIP专享VIP免费

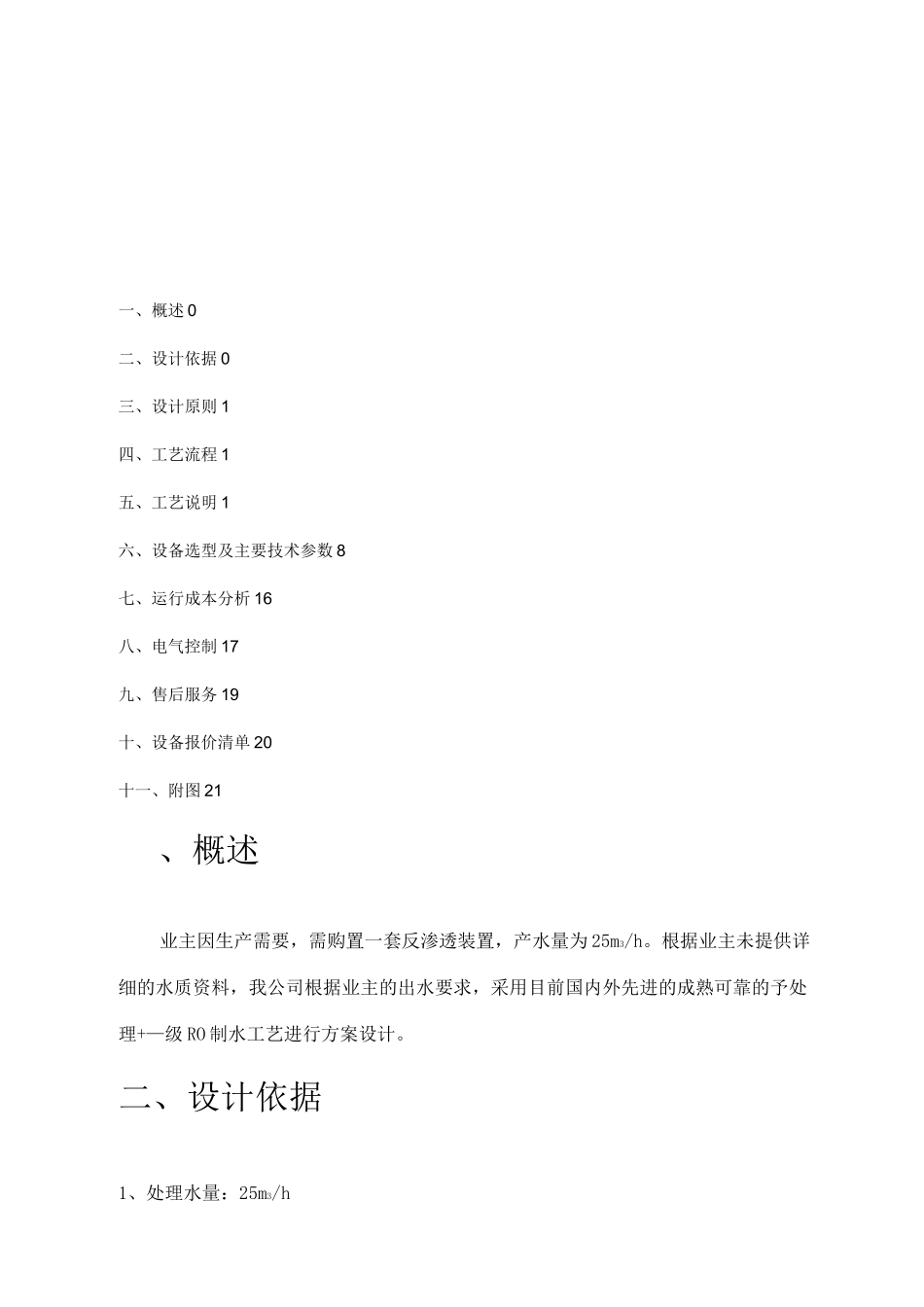

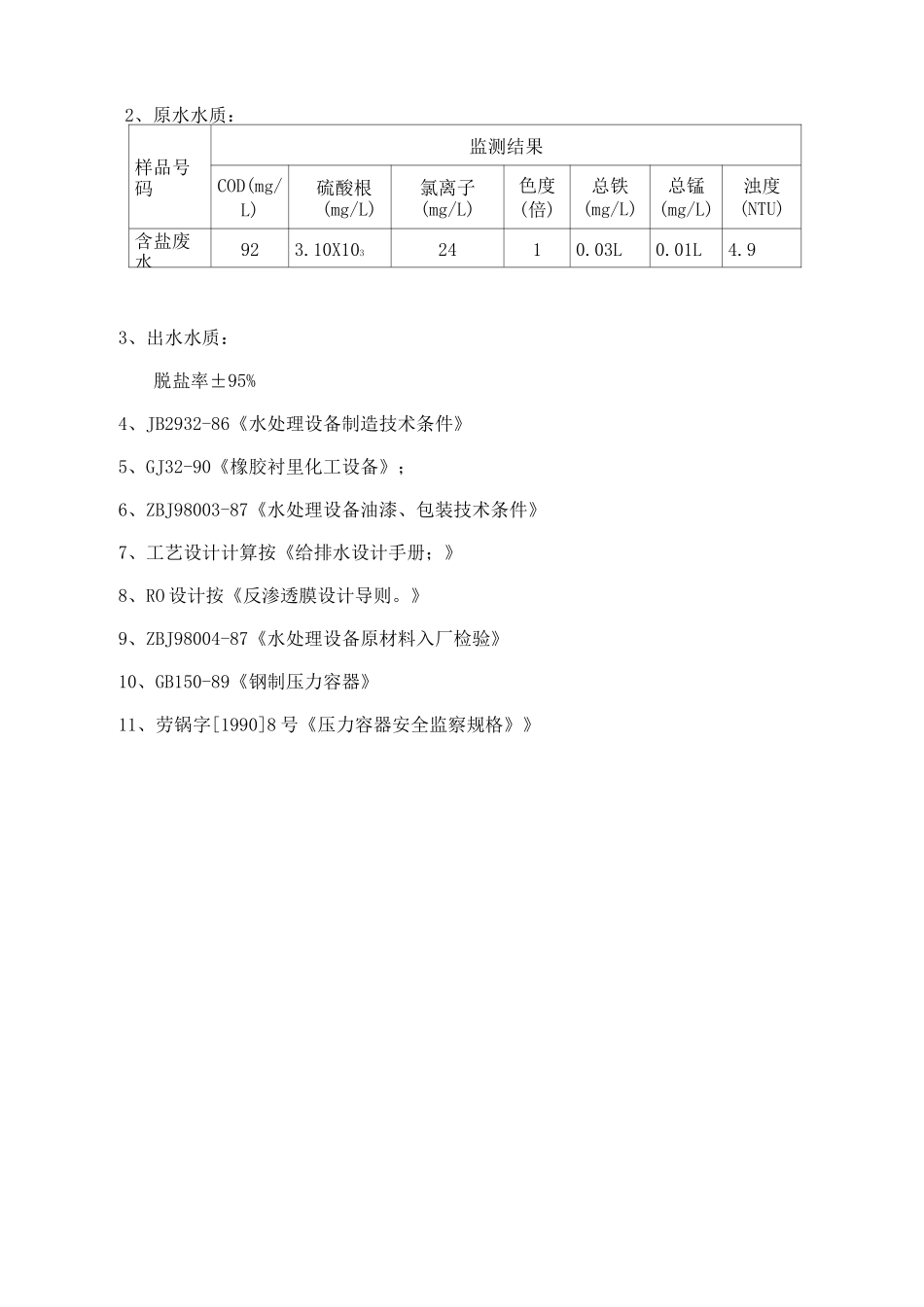

25m3/h脱盐水处理设备一、概述0二、设计依据0三、设计原则1四、工艺流程1五、工艺说明1六、设备选型及主要技术参数8七、运行成本分析16八、电气控制17九、售后服务19十、设备报价清单20十一、附图21、概述业主因生产需要，需购置一套反渗透装置，产水量为25m3/h。根据业主未提供详细的水质资料，我公司根据业主的出水要求，采用目前国内外先进的成熟可靠的予处理+—级RO制水工艺进行方案设计。二、设计依据1、处理水量：25m3/h2、原水水质：样品号码监测结果COD(mg/L)硫酸根(mg/L)氯离子(mg/L)色度(倍)总铁(mg/L)总锰(mg/L)浊度(NTU)含盐废水923.10X1032410.03L0.01L4.93、出水水质：脱盐率±95%4、JB2932-86《水处理设备制造技术条件》5、GJ32-90《橡胶衬里化工设备》；6、ZBJ98003-87《水处理设备油漆、包装技术条件》7、工艺设计计算按《给排水设计手册；》8、RO设计按《反渗透膜设计导则。》9、ZBJ98004-87《水处理设备原材料入厂检验》10、GB150-89《钢制压力容器》11、劳锅字[1990]8号《压力容器安全监察规格》》PAC12、GBJ87《工业企业噪音设计规范》13、进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规中涉及的标准或相当标准。三、设计原则1.本设计力求一次性投资小、运行费用低、操作简便。2.本工艺出水水质好，且可连续供水。3.本工艺设计范围包括工艺方案、设计计算、经济技术指标及工艺流程图。四、工艺流程阻垢剂!原水箱一原水泵一多介质过滤器一活性炭过滤器一板式换热器一保安过滤器一高压泵一反渗透装置一除盐水箱一脱盐水泵一用水点五、工艺说明I、预处理系统因反渗透系统进水对污染指数要求比较高，而原水水质一般，为保证原水经处理后符合RO装置进水要求，在RO装置前设置预处理系统。预处理系统包括絮凝剂、多介质过滤器、活性炭过滤器。确保进入RO系统的原水水质污染指数达标，根据源水水质，工艺设置RO工艺，确保达到业主要求。♦反渗透系统的进水要求：1)污染指数SDIW5；(2)余氯(ppm)<0.1；3)浊度<1.0度;4)浓水郎格利指数LSI<05)水温范围5-35°C♦原水预处理设置的目的和用途：(1)防止膜面结垢(包括CaCO、CaSO、MgSO、SiO、铁铝氧化物等)；3442(2)防止胶体物质及悬浮固体微粒污堵；(3)防止有机物、微生物的污堵；(4)防止氧化性物质对膜的氧化破坏；(5)保持反渗透装置产水量稳定；◊絮凝剂投加装置一般情况下，原水中含有一定数量的悬浮物和胶体物质，较大颗粒的物质可以通过过滤直接滤除，较小颗粒不能直接滤除，这些物质表面带负电荷，投加的絮凝剂为PAC,用于原水中的胶体、颗粒形成絮凝体矶花，提高过滤效果，降低出水浊度，保证RO进水的污染指数W3。PAC投加量在3mg/L左右，具体投加量视现场情况而定。加药装置由加药箱、加药泵及配套管道等组成；加药箱采用PE材质。◊多介质过滤器多介质过滤器能有效去除原水中存在的机械杂质，有效抵卸突发事故造成的原水浊度增高，以保证反渗透进水污染指数达标。过滤器内装填不同级配的优质石英砂、无烟煤，能有效地截留原水中的颗粒物，从而降低原水浊度。多介质过滤器为带有椭圆形封头的圆柱形筒体装置。筒体上部设有进水装置，下部设有排水装置，运行时，水经上部进入，流经滤层，从底部流出。过滤器包括进出水阀、排水阀、反冲洗阀、排气阀等；过滤器设有反洗窥视镜，人工取样阀，取样装置等。多介质过滤器定期进行反洗，以除去积附在表面的悬浮物及杂质。反洗时，水从底部进入，自上部排出。容器侧面设有直径500mm的门形人孔，确保内部构件进出容器需要。人孔配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。设备窥视的材料采用透明，耐腐蚀的厚30mm有机玻璃，能承受容器的设计压力和试验压力。窥视镜的内表面与容器的内表面平齐。过滤设备加工完毕，作严密性和水压试验，试验压力0.75Mpa,保压5分钟无泄漏。试压完毕后，内壁除净毛刺、焊渣后作喷砂除锈处理，衬天然橡胶。表面除锈、刷底漆一层，面漆二层。设备的本体管道、阀门和多介质过滤器一起提供。所有的管道设有牢固的支吊架，以经受水的冲击。多介质过滤器上部进水装置采用喇叭式布水装置；下部排水装置为...
