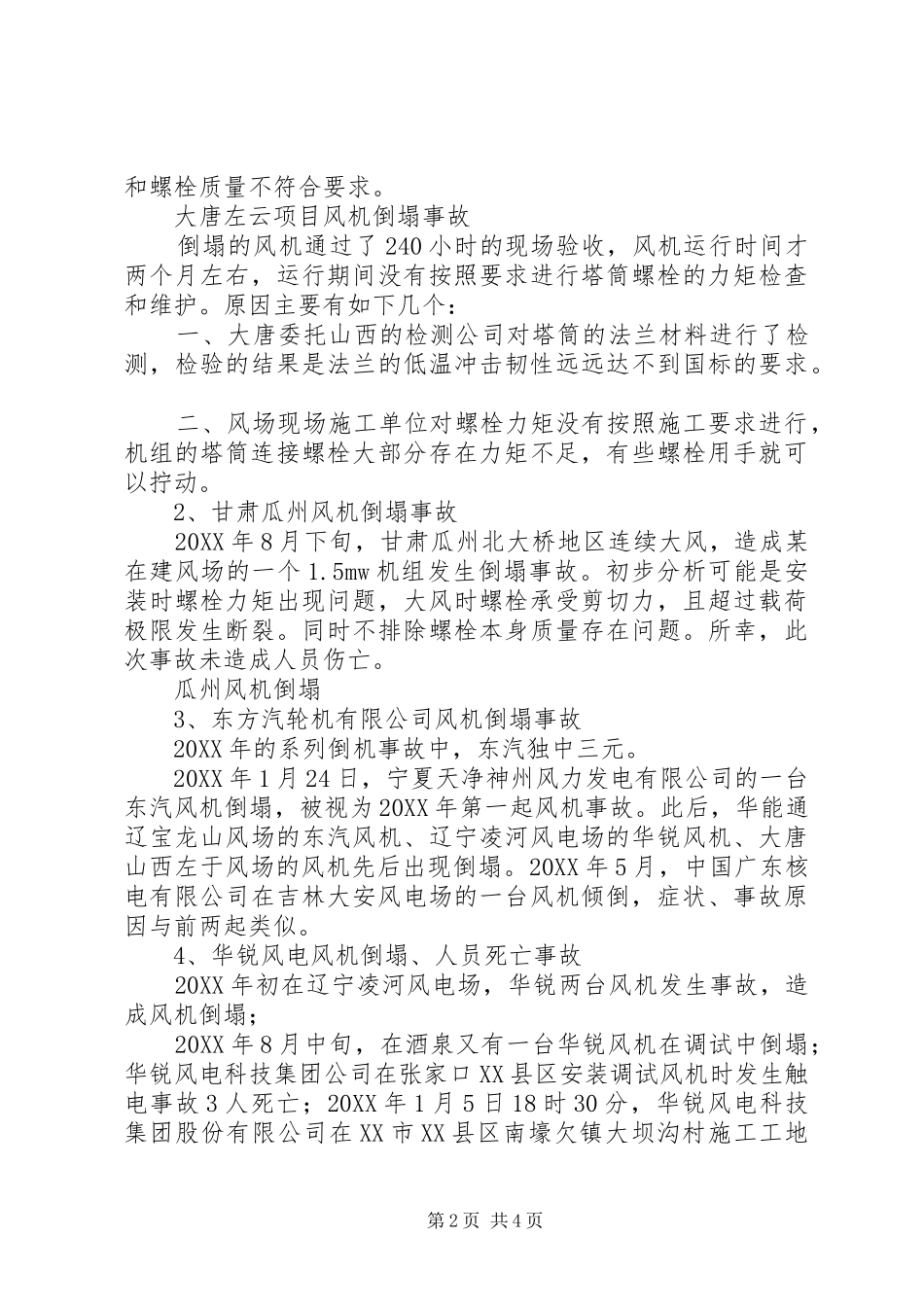

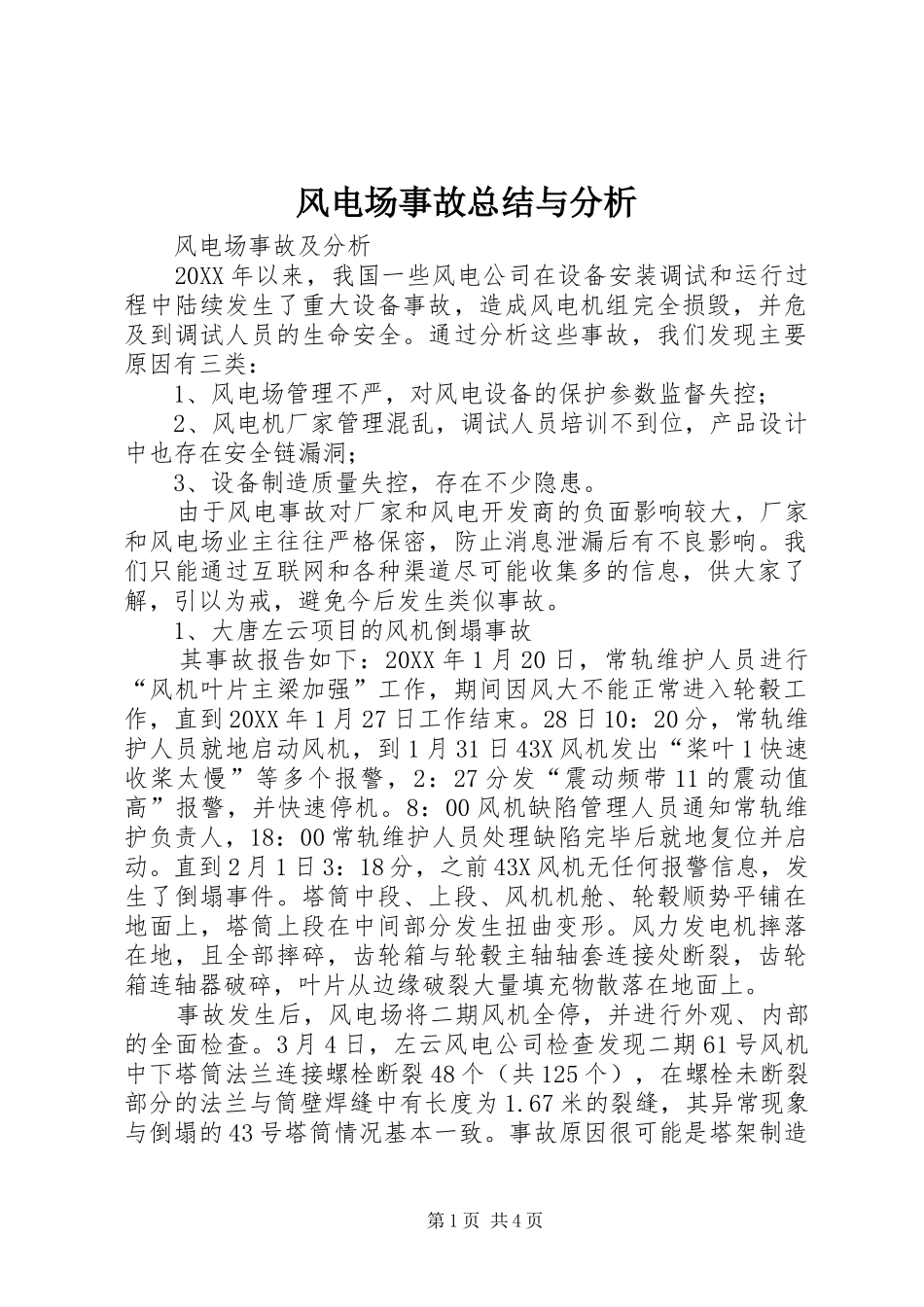

风电场事故总结与分析风电场事故及分析20XX年以来，我国一些风电公司在设备安装调试和运行过程中陆续发生了重大设备事故，造成风电机组完全损毁，并危及到调试人员的生命安全。通过分析这些事故，我们发现主要原因有三类：1、风电场管理不严，对风电设备的保护参数监督失控；2、风电机厂家管理混乱，调试人员培训不到位，产品设计中也存在安全链漏洞；3、设备制造质量失控，存在不少隐患。由于风电事故对厂家和风电开发商的负面影响较大，厂家和风电场业主往往严格保密，防止消息泄漏后有不良影响。我们只能通过互联网和各种渠道尽可能收集多的信息，供大家了解，引以为戒，避免今后发生类似事故。1、大唐左云项目的风机倒塌事故其事故报告如下：20XX年1月20日，常轨维护人员进行“风机叶片主梁加强”工作，期间因风大不能正常进入轮毂工作，直到20XX年1月27日工作结束。28日10：20分，常轨维护人员就地启动风机，到1月31日43X风机发出“桨叶1快速收桨太慢”等多个报警，2：27分发“震动频带11的震动值高”报警，并快速停机。8：00风机缺陷管理人员通知常轨维护负责人，18：00常轨维护人员处理缺陷完毕后就地复位并启动。直到2月1日3：18分，之前43X风机无任何报警信息，发生了倒塌事件。塔筒中段、上段、风机机舱、轮毂顺势平铺在地面上，塔筒上段在中间部分发生扭曲变形。风力发电机摔落在地，且全部摔碎，齿轮箱与轮毂主轴轴套连接处断裂，齿轮箱连轴器破碎，叶片从边缘破裂大量填充物散落在地面上。事故发生后，风电场将二期风机全停，并进行外观、内部的全面检查。3月4日，左云风电公司检查发现二期61号风机中下塔筒法兰连接螺栓断裂48个（共125个），在螺栓未断裂部分的法兰与筒壁焊缝中有长度为1.67米的裂缝，其异常现象与倒塌的43号塔筒情况基本一致。事故原因很可能是塔架制造第1页共4页和螺栓质量不符合要求。大唐左云项目风机倒塌事故倒塌的风机通过了240小时的现场验收，风机运行时间才两个月左右，运行期间没有按照要求进行塔筒螺栓的力矩检查和维护。原因主要有如下几个：一、大唐委托山西的检测公司对塔筒的法兰材料进行了检测，检验的结果是法兰的低温冲击韧性远远达不到国标的要求。二、风场现场施工单位对螺栓力矩没有按照施工要求进行，机组的塔筒连接螺栓大部分存在力矩不足，有些螺栓用手就可以拧动。2、甘肃瓜州风机倒塌事故20XX年8月下旬，甘肃瓜州北大桥地区连续大风，造成某在建风场的一个1.5mw机组发生倒塌事故。初步分析可能是安装时螺栓力矩出现问题，大风时螺栓承受剪切力，且超过载荷极限发生断裂。同时不排除螺栓本身质量存在问题。所幸，此次事故未造成人员伤亡。瓜州风机倒塌3、东方汽轮机有限公司风机倒塌事故20XX年的系列倒机事故中，东汽独中三元。20XX年1月24日，宁夏天净神州风力发电有限公司的一台东汽风机倒塌，被视为20XX年第一起风机事故。此后，华能通辽宝龙山风场的东汽风机、辽宁凌河风电场的华锐风机、大唐山西左于风场的风机先后出现倒塌。20XX年5月，中国广东核电有限公司在吉林大安风电场的一台风机倾倒，症状、事故原因与前两起类似。4、华锐风电风机倒塌、人员死亡事故20XX年初在辽宁凌河风电场，华锐两台风机发生事故，造成风机倒塌；20XX年8月中旬，在酒泉又有一台华锐风机在调试中倒塌；华锐风电科技集团公司在张家口XX县区安装调试风机时发生触电事故3人死亡；20XX年1月5日18时30分，华锐风电科技集团股份有限公司在XX市XX县区南壕欠镇大坝沟村施工工地第2页共4页进行安装调试风机时，发生触电事故，造成1人当场死亡，2人重伤，伤者立即被送往医院抢救。2名伤者经抢救无效相继死亡。5、苏司兰公司风机机舱着火事故20XX年4月17日，XX省辉腾锡勒风电场，一台苏司兰能源集团制造的风机由亍一个液压联动部件注油过多，引发机舱起火。6、通辽阜新风电场20XX年5月，华能在通辽阜新风电场的一台华锐sl1500/77发生着火事故，机组完全烧毁，具体原因不明。7、XX省锡林浩特风电场火灾事故20XX年7月14日上午10时，中广核位于XX省锡林浩特东45公里的风电场，一台东汽fd－77的1.5兆瓦风电机组发生火灾。原因据说是维修过程中，在机舱烧...
