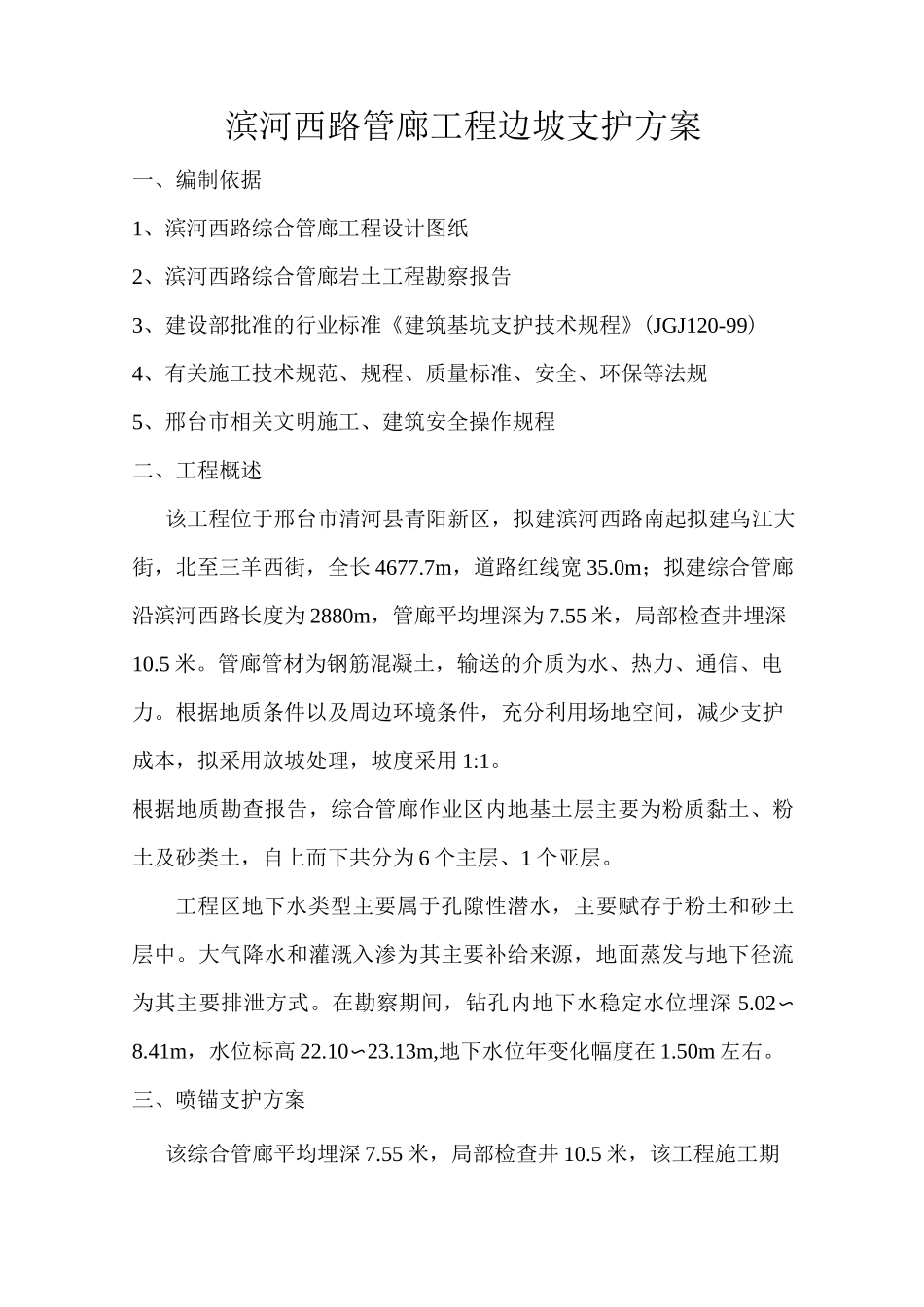

滨河西路管廊工程边坡支护方案一、编制依据1、滨河西路综合管廊工程设计图纸2、滨河西路综合管廊岩土工程勘察报告3、建设部批准的行业标准《建筑基坑支护技术规程》(JGJ120-99)4、有关施工技术规范、规程、质量标准、安全、环保等法规5、邢台市相关文明施工、建筑安全操作规程二、工程概述该工程位于邢台市清河县青阳新区，拟建滨河西路南起拟建乌江大街，北至三羊西街，全长4677.7m，道路红线宽35.0m；拟建综合管廊沿滨河西路长度为2880m，管廊平均埋深为7.55米，局部检查井埋深10.5米。管廊管材为钢筋混凝土，输送的介质为水、热力、通信、电力。根据地质条件以及周边环境条件，充分利用场地空间，减少支护成本，拟采用放坡处理，坡度采用1:1。根据地质勘查报告，综合管廊作业区内地基土层主要为粉质黏土、粉土及砂类土，自上而下共分为6个主层、1个亚层。工程区地下水类型主要属于孔隙性潜水，主要赋存于粉土和砂土层中。大气降水和灌溉入渗为其主要补给来源，地面蒸发与地下径流为其主要排泄方式。在勘察期间，钻孔内地下水稳定水位埋深5.02〜8.41m，水位标高22.10〜23.13m,地下水位年变化幅度在1.50m左右。三、喷锚支护方案该综合管廊平均埋深7.55米，局部检查井10.5米，该工程施工期间正值雨季，根据地质勘查报告、综合管廊断面尺寸以及放坡形式，参照相关工程经验，确保施工安全的同时减少投资费用，确定该工程土方边坡支护采用土钉喷锚支护。土钉采用长度2米£米米钢筋，坡顶面米范围内采用短钉1.5米£米米，土钉采用垂直坡面机械打入，梅花布置，土钉打入后，在边壁上挂C钢筋网片，网片与坡面间隙网片搭接时上下左右一根对一根绑扎搭接，搭接长度不小于，网片与土钉焊接后喷射细石混凝土，细石混凝土配比为：水泥：砂：碎石，喷层厚度为，细石混凝土强度等级不低于，钢筋网片及喷射混凝土伸出坡面。施工注意事项：、施工遇到地下设施或特殊地质条件，需根据实际情况调整土钉位置、长度及倾角，并作好相关记录，严禁强行穿越地下障碍物或者地下管线。、严格执行“开挖一层，支护一层”的方法，每层开挖深度米。、挖土方必须按照确定的开挖线、放坡角度和每层开挖深度作业，并及时清理坡面，以保证边坡支护及时施工，严禁挖掘机挖斗挤压和撞击已完成的支护坡面。、为保证边坡的安全，必须对基槽周围的地面进行封闭处理，防止地表水渗漏，采取切实的防排水措施，预防地表水汇流到基槽周围或基槽内，基槽周围严禁积水，采取科学合理的降水方案，切实保证降水井小时运转，严禁地下水沿边坡渗漏。、坡顶米范围内严禁堆载施工材料和通行载重汽车。、为保证施工安全和基槽开挖的顺利进行，自喷锚支护完成后至综合管廊防水工程完毕止，应进行全过程的施工监测，以及时掌握喷锚围护结构及周围土体受力与变形情况，及时采取有效措施，调整施工方案，避免基槽开挖的重大事故发生，减少事故带来的经济损失和社会影响。特殊情况的处理、对基槽在开挖过程中出现局部坍塌的处理在施工过程中个别土体由于含水量较大或由于超挖不能自稳，进行支护前土体已坍塌，其处理方法是：在塌方口部位竖直向下打入竖向钢筋土钉，然后向塌方处回填碎砖和土，填满后采用横向加强钢筋将竖向钢筋土钉焊接成网，并与附近土钉进行焊接，焊接钢筋网完毕后进行喷射混凝土，喷射混凝土时预留注浆孔，待面层混凝土达到一定强度后进行压力注浆，增强其承载能力。、对基槽开挖工程中边坡位移过快的处理边坡开挖过程中，派专人多基槽边坡位移进行观察监测，在对边坡位移量进行观察监测时，发现位移量或位移速率增长过快，其处理方法是：将此处边坡迅速进行回填，在上面增加土钉，根据实际情况增加土钉的长度和密度，已经确定是否需要采用锚杆或者预应力锚杆在增加的土钉或者锚杆有一定强度后，再进行下面的施工，根据土质情况调整施工方案，确保施工后边坡的稳定。、综合管廊施工过程中，喷锚支护位移达到或接近预警值当综合管廊施工过程先中喷锚支护结构位移达到预警值时，迅速采取沙袋预压，防止支护结构的位移发展，位移发展趋势依然较大时，采取槽内支护措施，在基槽内设置型钢水平支撑和斜撑，必要时增加土钉的...
