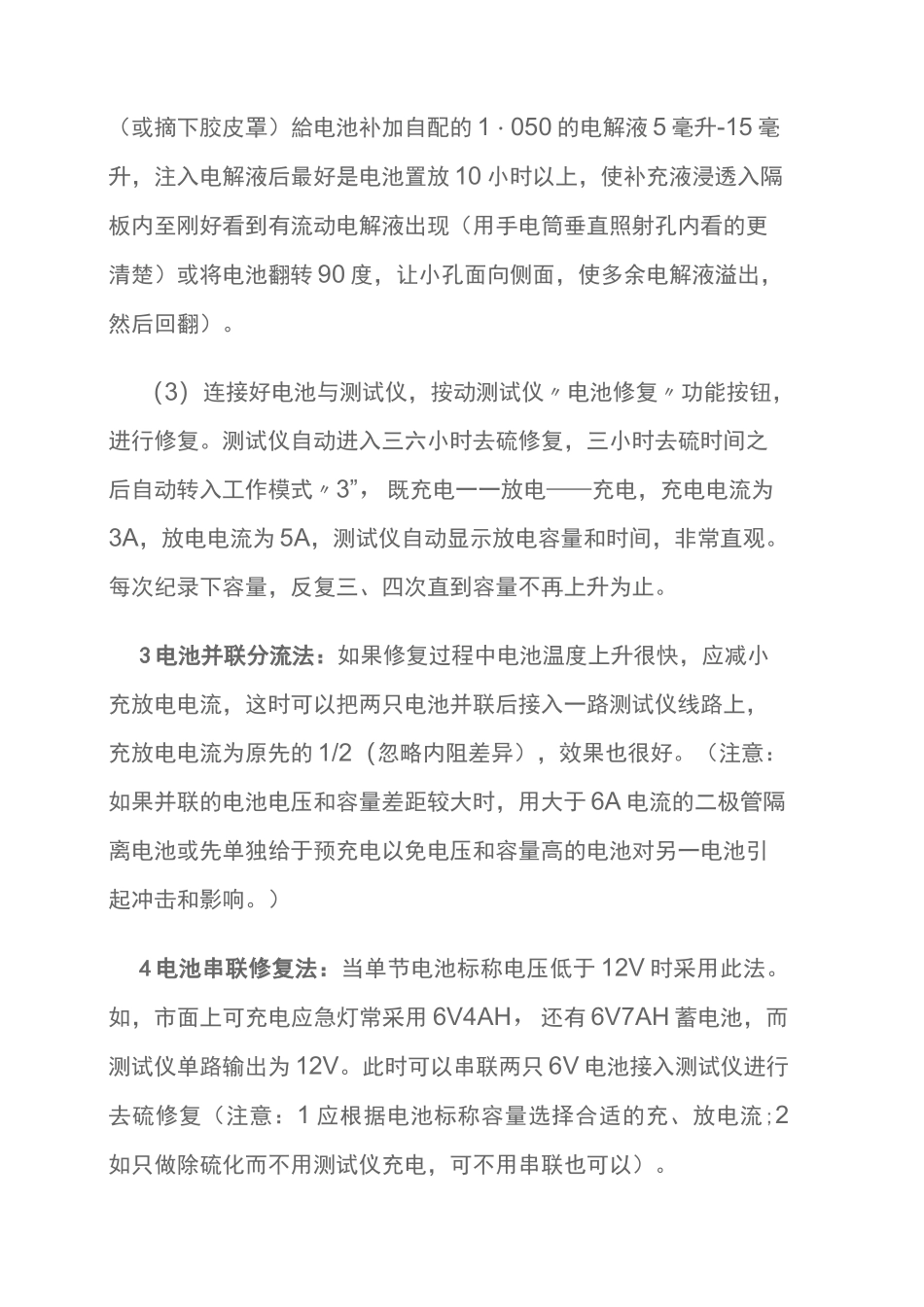

修复方法有电子法、化学法和物理法。化学法是用含有〃活性剂〃化学成分的特殊电解液（一般为半透明液体）注入铅酸蓄电池内，靠化学反应消除硫酸铅结晶，促使蓄电池内电流畅通并再生已老化的电池及有效延长其使用寿命。1、充电法：一般硫化较轻的蓄电池，可以通过正常充电恢复。一般的说倣电电流越大，电池的寿命越短;放电深度越深，电池的寿命也越短。从理论上蓄电池使用时应尽量避免深放电，应做到浅放勤充，但对一些硫化的电池进行过充电或采用脉冲式充电器（比如，科林）充电器有着较好的恢复一定的容量的作用。2、水疗法：对硫化较重的蓄电池，进行“水疗法”充放电，才能恢复正常。（1）用医院点滴用的500毫升滴流瓶容量的蒸馏水兑上0.5毫升分析纯浓硫酸配制成密度大约为1・050的稀硫酸电解液作为补水用。（2）撬开电池上盖（必须小心进行以免损坏），旋开单格控制阀（或摘下胶皮罩）給电池补加自配的1・050的电解液5毫升-15毫升，注入电解液后最好是电池置放10小时以上，使补充液浸透入隔板内至刚好看到有流动电解液出现（用手电筒垂直照射孔内看的更清楚）或将电池翻转90度，让小孔面向侧面，使多余电解液溢出，然后回翻）。（3）连接好电池与测试仪，按动测试仪〃电池修复〃功能按钮，进行修复。测试仪自动进入三六小时去硫修复，三小时去硫时间之后自动转入工作模式〃3”，既充电一一放电——充电，充电电流为3A，放电电流为5A，测试仪自动显示放电容量和时间，非常直观。每次纪录下容量，反复三、四次直到容量不再上升为止。3电池并联分流法：如果修复过程中电池温度上升很快，应减小充放电电流，这时可以把两只电池并联后接入一路测试仪线路上，充放电电流为原先的1/2（忽略内阻差异），效果也很好。（注意：如果并联的电池电压和容量差距较大时，用大于6A电流的二极管隔离电池或先单独给于预充电以免电压和容量高的电池对另一电池引起冲击和影响。）4电池串联修复法：当单节电池标称电压低于12V时采用此法。如，市面上可充电应急灯常采用6V4AH，还有6V7AH蓄电池，而测试仪单路输出为12V。此时可以串联两只6V电池接入测试仪进行去硫修复（注意：1应根据电池标称容量选择合适的充、放电流;2如只做除硫化而不用测试仪充电，可不用串联也可以）。5、输出联充电增流法：如果被修复电池容量大，如某些汽车用100AH电池，有时需要增加充电电流，此时可以同时用测试仪的两路或更多输出端同时并联到被修复的电池上，以增强充电电流。6、输出组合法：如果陈放日久的电池或自放电严重及硫化很严重的电池，补水及充电恢复效果不够明显时可用此法。方法是用一路进行正常充电，用另一路的〃电池修复〃功能在充电的同时也给电池施加去硫工作，就是两路输出同时接入被修复电池上（测试仪两路并联）但选择的模式为一路充电，一路为去硫。此方法对严重硫化的电池效果比较好。实际使用此法时，最好充电电流选择选择小一些，如700毫安或3A，因为修复功能的叠加，修复负脉冲电流大于正脉冲，选择5A是为了弥补由此而产生的充电电流的抵消。7输出串联升压法：（注意：必须先开启测试仪运行模式并启动相同功能模式后进行串联，再接入电池。）此法针对电池电压为24V或36V或整组电池有效，既把测试仪的两路或多路输出串联起来后接入电池，两路串联电压为24V，三路为36V。但实际测试发现，并联后电压提升了，但电流仍然为选择的电流大小，如，两路均3安培电流充电模式，串联后得到的电压是24V输出，但电流并未增大。运用此法需注意,测试仪各路选择电流大小应相同，必须同时启动。如串联三路为36V,充电电流应各路均选择同样大小并启动。8、加热法：对陈放年限过长的电池，电解液严重干涸，补水后又不想静置24小时，顾客急需修复时用此方法。被修复电池补水后为了加快电解液向电池内部渗透（隔板——采用超细玻璃纤维作为电解液的载体，它能够吸收大量电解液）和自身化学反应，将补水后的电池放入70度左右的热水中浸泡（注意:不要浸没电池以防止短路）1小时以上。之后，从热水中取出电池进行正常修复工作。9输出触发法：大陆鸽测试仪具有对电池自我诊断检测功能。正常情况下，被修电池接入测试仪时应...
