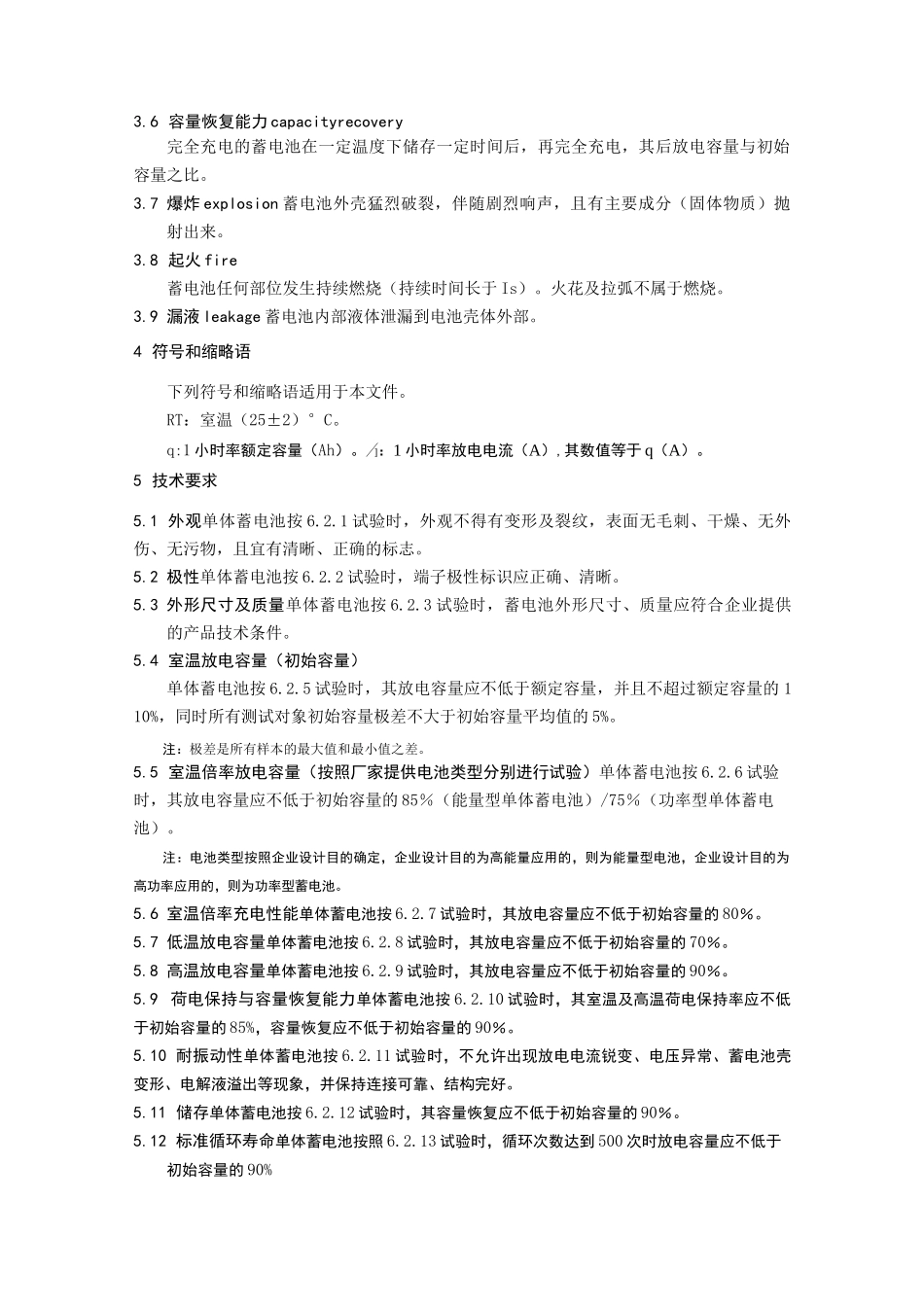

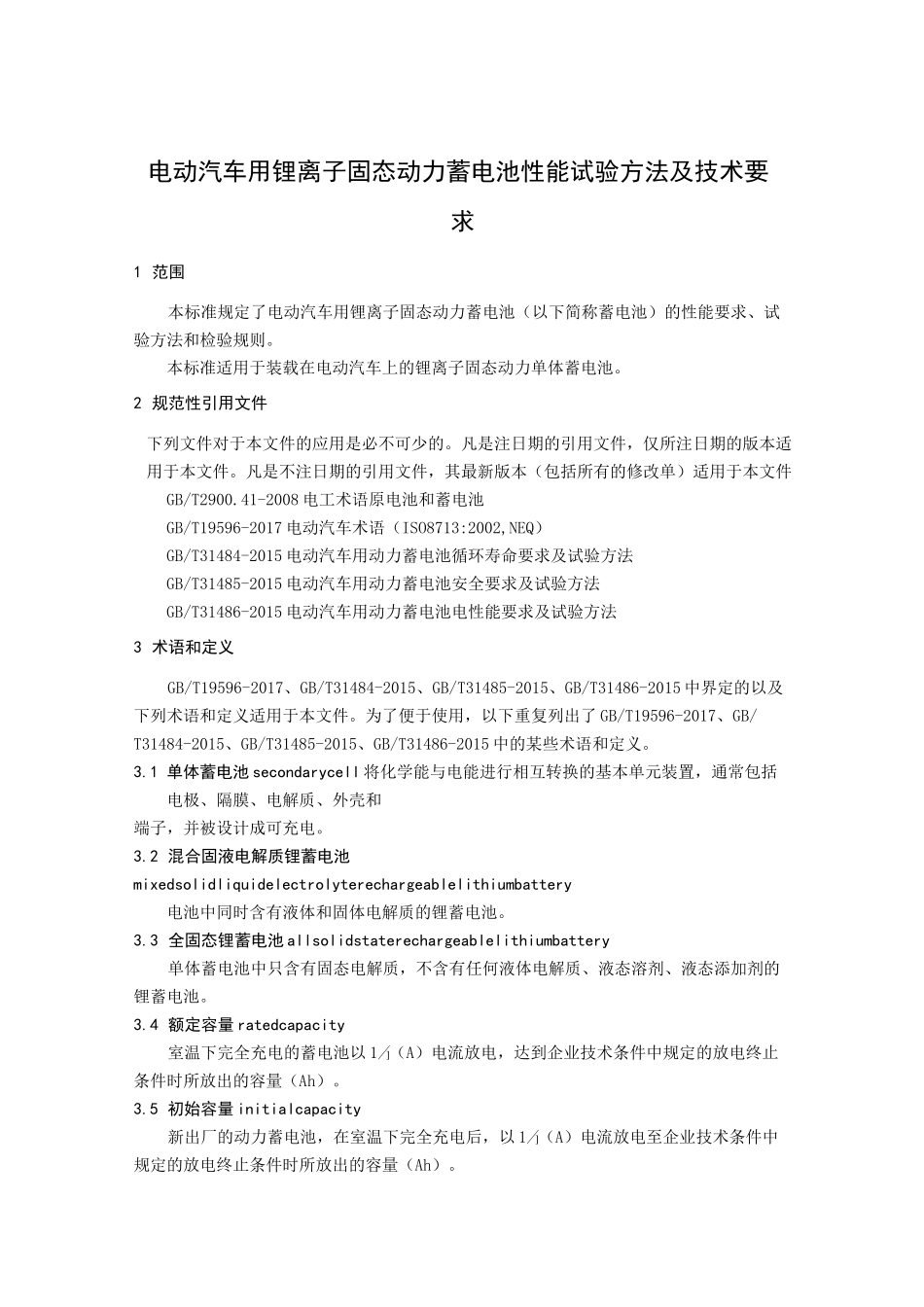

电动汽车用锂离子固态动力蓄电池性能试验方法及技术要求1范围本标准规定了电动汽车用锂离子固态动力蓄电池（以下简称蓄电池）的性能要求、试验方法和检验规则。本标准适用于装载在电动汽车上的锂离子固态动力单体蓄电池。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2900.41-2008电工术语原电池和蓄电池GB/T19596-2017电动汽车术语（ISO8713:2002,NEQ）GB/T31484-2015电动汽车用动力蓄电池循环寿命要求及试验方法GB/T31485-2015电动汽车用动力蓄电池安全要求及试验方法GB/T31486-2015电动汽车用动力蓄电池电性能要求及试验方法3术语和定义GB/T19596-2017、GB/T31484-2015、GB/T31485-2015、GB/T31486-2015中界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T19596-2017、GB/T31484-2015、GB/T31485-2015、GB/T31486-2015中的某些术语和定义。3.1单体蓄电池secondarycell将化学能与电能进行相互转换的基本单元装置，通常包括电极、隔膜、电解质、外壳和端子，并被设计成可充电。3.2混合固液电解质锂蓄电池mixedsolidliquidelectrolyterechargeablelithiumbattery电池中同时含有液体和固体电解质的锂蓄电池。3.3全固态锂蓄电池allsolidstaterechargeablelithiumbattery单体蓄电池中只含有固态电解质，不含有任何液体电解质、液态溶剂、液态添加剂的锂蓄电池。3.4额定容量ratedcapacity室温下完全充电的蓄电池以1/]（A）电流放电，达到企业技术条件中规定的放电终止条件时所放出的容量（Ah）。3.5初始容量initialcapacity新出厂的动力蓄电池，在室温下完全充电后，以1/]（A）电流放电至企业技术条件中规定的放电终止条件时所放出的容量（Ah）。3.6容量恢复能力capacityrecovery完全充电的蓄电池在一定温度下储存一定时间后，再完全充电，其后放电容量与初始容量之比。3.7爆炸explosion蓄电池外壳猛烈破裂，伴随剧烈响声，且有主要成分（固体物质）抛射出来。3.8起火fire蓄电池任何部位发生持续燃烧（持续时间长于Is）。火花及拉弧不属于燃烧。3.9漏液leakage蓄电池内部液体泄漏到电池壳体外部。4符号和缩略语下列符号和缩略语适用于本文件。RT：室温（25±2）°C。q:1小时率额定容量（Ah）。/]：1小时率放电电流（A）,其数值等于q（A）。5技术要求5.1外观单体蓄电池按6.2.1试验时，外观不得有变形及裂纹，表面无毛刺、干燥、无外伤、无污物，且宜有清晰、正确的标志。5.2极性单体蓄电池按6.2.2试验时，端子极性标识应正确、清晰。5.3外形尺寸及质量单体蓄电池按6.2.3试验时，蓄电池外形尺寸、质量应符合企业提供的产品技术条件。5.4室温放电容量（初始容量）单体蓄电池按6.2.5试验时，其放电容量应不低于额定容量，并且不超过额定容量的110%，同时所有测试对象初始容量极差不大于初始容量平均值的5%。注：极差是所有样本的最大值和最小值之差。5.5室温倍率放电容量（按照厂家提供电池类型分别进行试验）单体蓄电池按6.2.6试验时，其放电容量应不低于初始容量的85％（能量型单体蓄电池）/75％（功率型单体蓄电池）。注：电池类型按照企业设计目的确定，企业设计目的为高能量应用的，则为能量型电池，企业设计目的为高功率应用的，则为功率型蓄电池。5.6室温倍率充电性能单体蓄电池按6.2.7试验时，其放电容量应不低于初始容量的80％。5.7低温放电容量单体蓄电池按6.2.8试验时，其放电容量应不低于初始容量的70％。5.8高温放电容量单体蓄电池按6.2.9试验时，其放电容量应不低于初始容量的90％。5.9荷电保持与容量恢复能力单体蓄电池按6.2.10试验时，其室温及高温荷电保持率应不低于初始容量的85%，容量恢复应不低于初始容量的90％。5.10耐振动性单体蓄电池按6.2.11试验时，不允许出现放电电流锐变、电压异常、蓄电池壳变形、电解液溢出等现象，并保持连接可靠、结构完好。5.11储存单体蓄电池按6.2.12试验时，其容量恢复应不低于初始容量的90％。5.12标准循环寿命单体蓄电池按照6.2.13试验时，循环次数达到500次时放电容...
