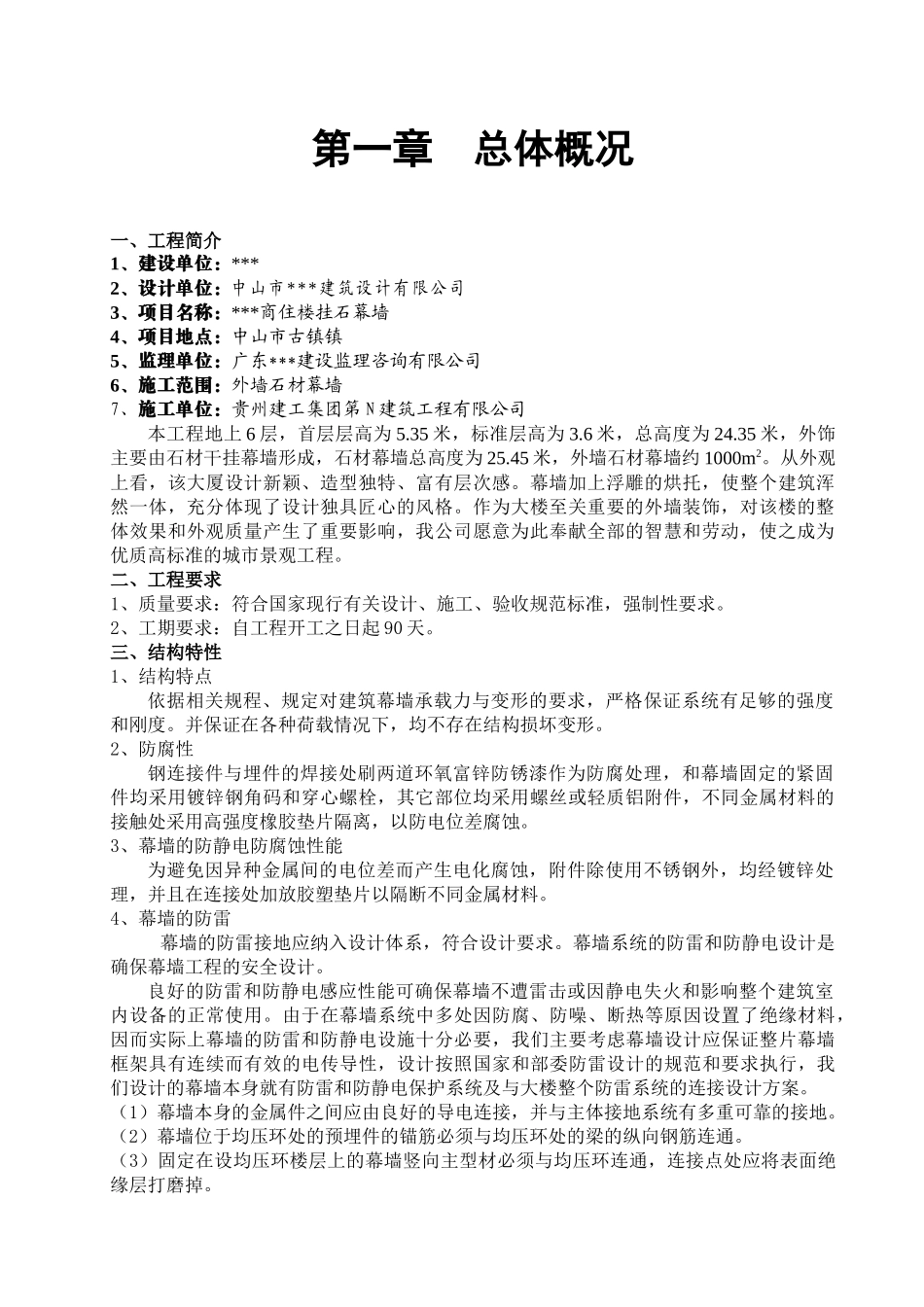

第一章总体概况一、工程简介1、建设单位：***2、设计单位：中山市***建筑设计有限公司3、项目名称：***商住楼挂石幕墙4、项目地点：中山市古镇镇5、监理单位：广东***建设监理咨询有限公司6、施工范围：外墙石材幕墙7、施工单位：贵州建工集团第N建筑工程有限公司本工程地上6层，首层层高为5.35米，标准层高为3.6米，总高度为24.35米，外饰主要由石材干挂幕墙形成，石材幕墙总高度为25.45米，外墙石材幕墙约1000m2。从外观上看，该大厦设计新颖、造型独特、富有层次感。幕墙加上浮雕的烘托，使整个建筑浑然一体，充分体现了设计独具匠心的风格。作为大楼至关重要的外墙装饰，对该楼的整体效果和外观质量产生了重要影响，我公司愿意为此奉献全部的智慧和劳动，使之成为优质高标准的城市景观工程。二、工程要求1、质量要求：符合国家现行有关设计、施工、验收规范标准，强制性要求。2、工期要求：自工程开工之日起90天。三、结构特性1、结构特点依据相关规程、规定对建筑幕墙承载力与变形的要求，严格保证系统有足够的强度和刚度。并保证在各种荷载情况下，均不存在结构损坏变形。2、防腐性钢连接件与埋件的焊接处刷两道环氧富锌防锈漆作为防腐处理，和幕墙固定的紧固件均采用镀锌钢角码和穿心螺栓，其它部位均采用螺丝或轻质铝附件，不同金属材料的接触处采用高强度橡胶垫片隔离，以防电位差腐蚀。3、幕墙的防静电防腐蚀性能为避免因异种金属间的电位差而产生电化腐蚀，附件除使用不锈钢外，均经镀锌处理，并且在连接处加放胶塑垫片以隔断不同金属材料。4、幕墙的防雷幕墙的防雷接地应纳入设计体系，符合设计要求。幕墙系统的防雷和防静电设计是确保幕墙工程的安全设计。良好的防雷和防静电感应性能可确保幕墙不遭雷击或因静电失火和影响整个建筑室内设备的正常使用。由于在幕墙系统中多处因防腐、防噪、断热等原因设置了绝缘材料，因而实际上幕墙的防雷和防静电设施十分必要，我们主要考虑幕墙设计应保证整片幕墙框架具有连续而有效的电传导性，设计按照国家和部委防雷设计的规范和要求执行，我们设计的幕墙本身就有防雷和防静电保护系统及与大楼整个防雷系统的连接设计方案。（1）幕墙本身的金属件之间应由良好的导电连接，并与主体接地系统有多重可靠的接地。（2）幕墙位于均压环处的预埋件的锚筋必须与均压环处的梁的纵向钢筋连通。（3）固定在设均压环楼层上的幕墙竖向主型材必须与均压环连通，连接点处应将表面绝缘层打磨掉。（4）我们的方法中，幕墙横、竖向主型材通过若干螺钉连接，同时起到连通的作用。与主体防雷系统导通的竖向主型材上的横梁，必须与竖向主型材连通。（5）在幕墙立面上，每10米以内位于均压环楼层的竖向主型材，把它与固定在设均压环楼层的竖向主型材连通。（6）幕墙作为一种复合系统，局部采用了大量金属构件，容易产生静电感应，当天空雷云瞬间放电后，云与大地的电场突然消失，这时幕墙的金属杆件感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地位，这种静电感应电压对人和设备产生危害，必须消除静电对幕墙的影响。四、幕墙设计要求1、幕墙系统结构设计必须确保独立构件及整体配合再生产、运输及安装等所有过程中可能承受的压力，荷载及温度变化等，完整无损。2、为防止气流从外部穿过接口、节点进入室内，空气渗透性能应达到国家规定要求。3、设计师考虑材料受热变形而产生的磨擦外裂声措施。4、胶与粘接材料的结合必须进行相容性测试，并保证满足GB/T14683-93要求值，不允许使用过期胶粘接、填充材料。第二章施工进度计划和各阶段进度的保证措施一、施工进度计划根据“***挂石幕墙工程”工作量大的特点，我公司积极做足进场前准备工作，并随时配合预埋件的埋设工作，争取在最短的时间完成图纸及技术交底及确认施工图及施工组织设计、材料订货等施工前准备工作。并根据发包方与承包方制定的总体施工进度计划按时在90日历天内完工，具体见附表：施工进度计划。二、各阶段进度的保证措施1、工期承诺目标本工程工期自开工之日起90日确保完成此工程。2、工程进度计划及保证措施工期遵照我公司投标文件对工期目标的要求，即：从业主下达开工...
