第一周双重联锁正反转 电气控制教案VIP免费

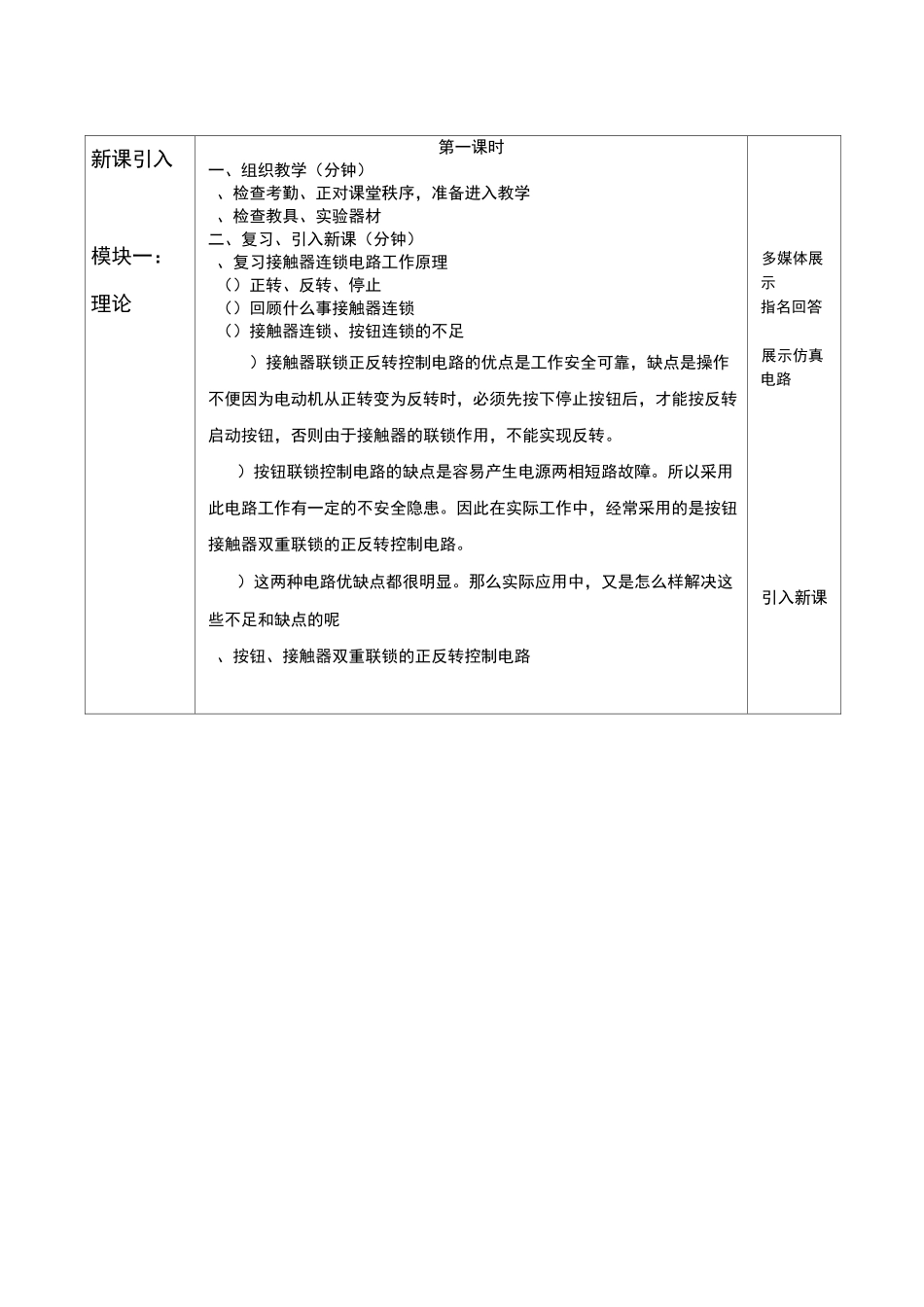

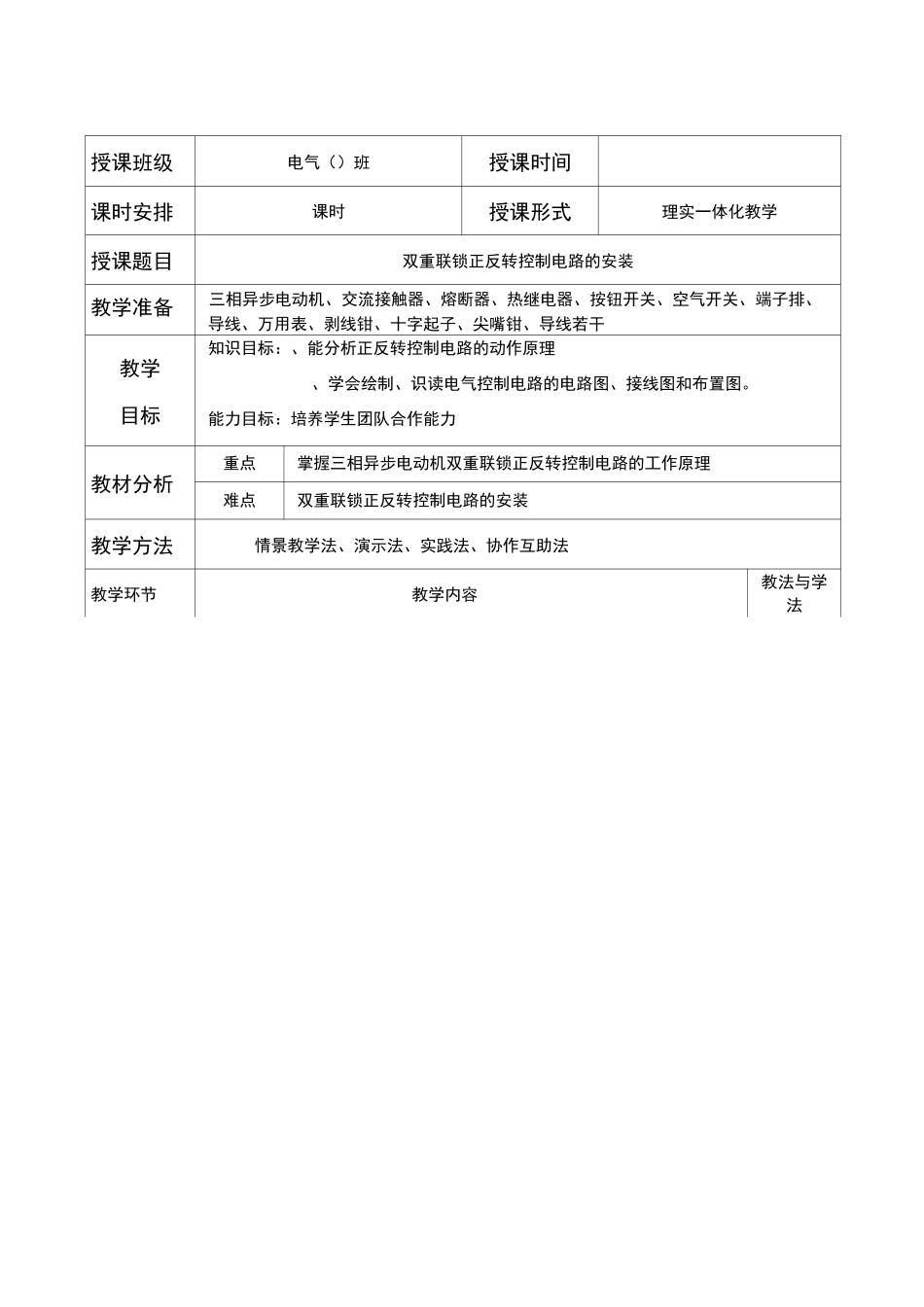

授课班级电气（）班授课时间课时安排课时授课形式理实一体化教学授课题目双重联锁正反转控制电路的安装教学准备三相异步电动机、交流接触器、熔断器、热继电器、按钮开关、空气开关、端子排、导线、万用表、剥线钳、十字起子、尖嘴钳、导线若干教学目标知识目标：、能分析正反转控制电路的动作原理、学会绘制、识读电气控制电路的电路图、接线图和布置图。能力目标：培养学生团队合作能力教材分析重点掌握三相异步电动机双重联锁正反转控制电路的工作原理难点双重联锁正反转控制电路的安装教学方法情景教学法、演示法、实践法、协作互助法教学环节教学内容教法与学法新课引入模块一：理论第一课时一、组织教学（分钟）、检查考勤、正对课堂秩序，准备进入教学、检查教具、实验器材二、复习、引入新课（分钟）、复习接触器连锁电路工作原理（）正转、反转、停止（）回顾什么事接触器连锁（）接触器连锁、按钮连锁的不足）接触器联锁正反转控制电路的优点是工作安全可靠，缺点是操作不便因为电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。）按钮联锁控制电路的缺点是容易产生电源两相短路故障。所以采用此电路工作有一定的不安全隐患。因此在实际工作中，经常采用的是按钮接触器双重联锁的正反转控制电路。）这两种电路优缺点都很明显。那么实际应用中，又是怎么样解决这些不足和缺点的呢、按钮、接触器双重联锁的正反转控制电路多媒体展示指名回答展示仿真电路引入新课123LLU1.Qsu2u2F分析电气原理U13VI3W13c匚CUVHM27LKMiSBKM指名回答指名回答新课讲教师讲解【新课讲解】在正、反转控制电路中，除采用接触器联锁外，还可采用按钮联锁。即将图中和的常闭按钮串联在对方的常开触点电路中。这种利用按钮的常开、常闭触点在电路中互相牵制的接法，称为按钮联锁。具有接触器、按钮双重联锁的控制电路是电路中常见的，也是最安全可靠的正反转控制电路，它能实现电动机由正转直接到反转，或由反转直接到正转的控制。如图R）【想一想】：电路图中出现的基本元器件有哪些?）分析双重连锁正反转控制电路的工作原理:安全知学生回答指名回答学生思考回答模块二实操训练作原理如下:合上刀开关后，接触器联锁正反转控制电路动作原理和动作过程如下。正转：按下T线圈通电-主触点闭厂电动机正转I―k自锁触点闭合联锁触点断开复合联锁断开复合联锁断开停止：按下，，使整个控制电路失电，主触头分断，电机失电停转）什么是双重连锁？第一重是交流接触器常闭触头与另一线圈串联而构成的联锁。第二重是复合按钮常闭触头串联在对方电路当中构成的联锁。）双重连锁正反转电路的优缺点？优点.安全可靠，操作方便；不足：虽然克服了接触器联锁和按钮联锁的缺点，但是这电路自身电路比较复杂，连接线路容易出错，造成电路故障。）布置课堂作业判断以下电路图能否实现正反转控制？若不能试说明原因。FR严SB3KMz/KMi/反转:按下线圈通电T主触点闭合一自锁触点闭合-联锁触点断开电动机反转第二课时【实训操作】训练内容一：安装双重联锁正反转控制电路的主电路、任务分解工位分配：人一组。、准备工作：实训元器件和工具准备认真识读图所示的双重联锁正转控制电路电气图，熟悉线路所用的元器件及其作用和线路的工作原理后，配齐线路所用元器件，并进行检验。元器件的技术数据如型号、规格、额定电压、额定电流等应完整并符合要求，外观无损伤，备件、附件齐全完好。用万用表检查电磁线圈的通断情况以及各触头的分合情况。交流接触器的电磁机构动作是否灵活，有无衔铁卡阻等不正常现象，线圈额定电压与电源电压是否一致。对电动机的质量进行常规检查。、安装步骤和工艺要求识读正反转控制电路（如图所示）.明确线路所用电器元件及作用，熟悉线路的工作原理。安装所用电路元器件。按生产工艺要求安装电路将三相电源接入开关，经教师检查合格后进行通电试车。、注意事项安装组合开关和低压断路器时，在电源进线侧加装熔断器。接线时，必须先接负载端，后接电源端；先接接地线，后接三相电源相线。熔断器的额定电压不能小于线路的额定电压，熔断器的...
