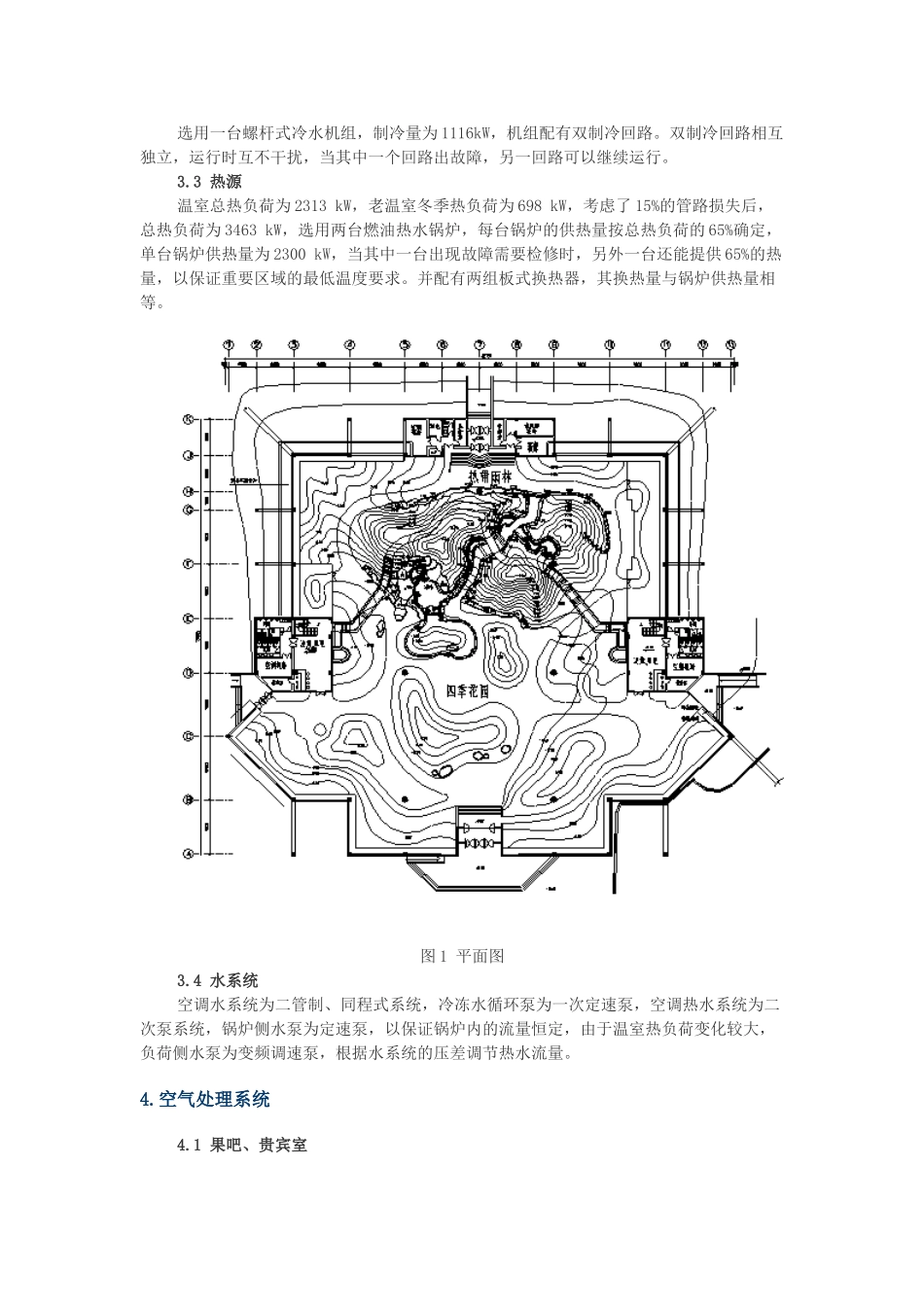

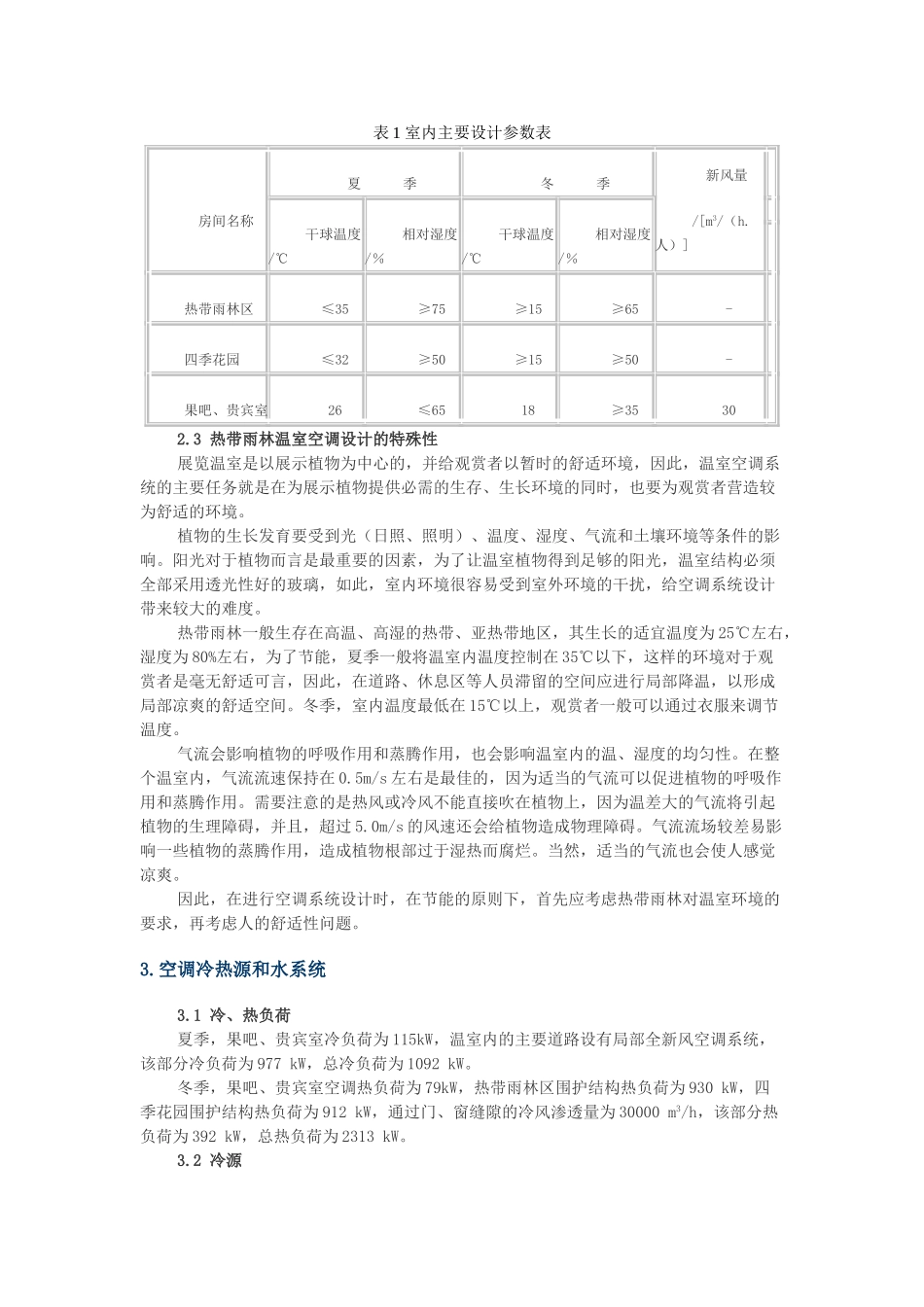

上海植物园展览温室空调设计摘要：简要介绍了上海植物园展览温室的空调系统、通风系统和自控系统的设计，根据展览温室的特点，着重介绍了为满足热带植物对环境的要求，而采取的通风、加湿、温度控制以及高大空间温度梯度的控制等方面的措施。关键词：展览温室热带雨林通风温度梯度射流风机1.概况上海植物园展览温室位于环境优美的上海植物园内，总建筑面积为4900m2，建筑最高点为29.4m，属于大型展览温室。整个建筑为单层空旷房屋结构，屋面和幕墙均采用单层网架，为了满足温室内植物生长对光照的要求，温室屋面、侧墙均采用单层透明玻璃幕墙，玻璃幕墙总面积为8816m2。展览温室由热带雨林区、四季花园、果吧、贵宾室、辅助用房组成（见图1）。热带雨林区建筑面积为2150m2，种植有中国原产、具有较高观赏价值的热带和亚热带植物。四季花园建筑面积为1880m2，种植的植物以花期各异的热带观赏花木为主。热带雨林区与四季花园展区分开布置，但内部空间不加分隔。能源中心由变配电站、冷冻机房、锅炉房和水泵房组成，能源中心设置于展览温室外，位于温室的北侧。2.设计标准2.1室外设计参数夏季室外设计参数为：空调计算干球温度34℃，湿球温度28.2℃，通风计算干球温度32℃。冬季，上海市极端最低温度为-10.1℃，极端最低温度平均值为-6.7℃，空调计算干球温度-4℃，采暖计算干球温度为-2℃。由于热带植物对环境温度要求较高，短时间的低温将影响热带植物的生长，甚至使某些热带植物遭受灭顶之灾，因此，选用室外计算温度时，应考虑这一特殊要求。采暖计算干球温度为历年平均不保证五天的日平均温度，空调计算干球温度为历年平均不保证一天的日平均温度，采用这两种计算温度得到的热负荷结果偏小，难以满足温室内温度的可靠性要求，如采用极端最低温度，可靠性是最大的，但设备装机容量很大，设备的利用率较低，初投资较高，因此，在本工程中选用了极端最低温度平均值作为热负荷计算参数，并且确定锅炉容量时考虑了1.3的余量系数，系统具有一定的经济性也有较大的可靠性。2.2室内设计参数热带植物要求的环境温度、湿度最好是均一的，尤其是酷暑和严寒时，植物生长的适宜温度为25℃左右，湿度为80%左右。在一个面积达4000m2的全玻璃幕墙结构的高大空间内，全年保持25℃的恒温和80%的恒湿，在技术上是难以实现的，并且将会造成能源的极大浪费。因此，室内温度的确定，在满足植物生存的基本要求的条件下，还应考虑技术实现的难易程度和能源的节约等因素。一般来说，温室温度全年应保持在15℃以上，如低于15℃，植物可能会出现生理障碍。综合植物生长要求、节能、技术容易实现等各方面的因素后，得到的温湿度等参数列于表1。表1室内主要设计参数表房间名称夏季冬季新风量/[m3/（h.人）]干球温度/℃相对湿度/％干球温度/℃相对湿度/％热带雨林区≤35≥75≥15≥65-四季花园≤32≥50≥15≥50-果吧、贵宾室26≤6518≥35302.3热带雨林温室空调设计的特殊性展览温室是以展示植物为中心的，并给观赏者以暂时的舒适环境，因此，温室空调系统的主要任务就是在为展示植物提供必需的生存、生长环境的同时，也要为观赏者营造较为舒适的环境。植物的生长发育要受到光（日照、照明）、温度、湿度、气流和土壤环境等条件的影响。阳光对于植物而言是最重要的因素，为了让温室植物得到足够的阳光，温室结构必须全部采用透光性好的玻璃，如此，室内环境很容易受到室外环境的干扰，给空调系统设计带来较大的难度。热带雨林一般生存在高温、高湿的热带、亚热带地区，其生长的适宜温度为25℃左右，湿度为80%左右，为了节能，夏季一般将温室内温度控制在35℃以下，这样的环境对于观赏者是毫无舒适可言，因此，在道路、休息区等人员滞留的空间应进行局部降温，以形成局部凉爽的舒适空间。冬季，室内温度最低在15℃以上，观赏者一般可以通过衣服来调节温度。气流会影响植物的呼吸作用和蒸腾作用，也会影响温室内的温、湿度的均匀性。在整个温室内，气流流速保持在0.5m/s左右是最佳的，因为适当的气流可以促进植物的呼吸作用和蒸腾作用。需要注意的是热风或冷风不能直接吹在植物上，因为温差大的气流将引起植物的生理...
