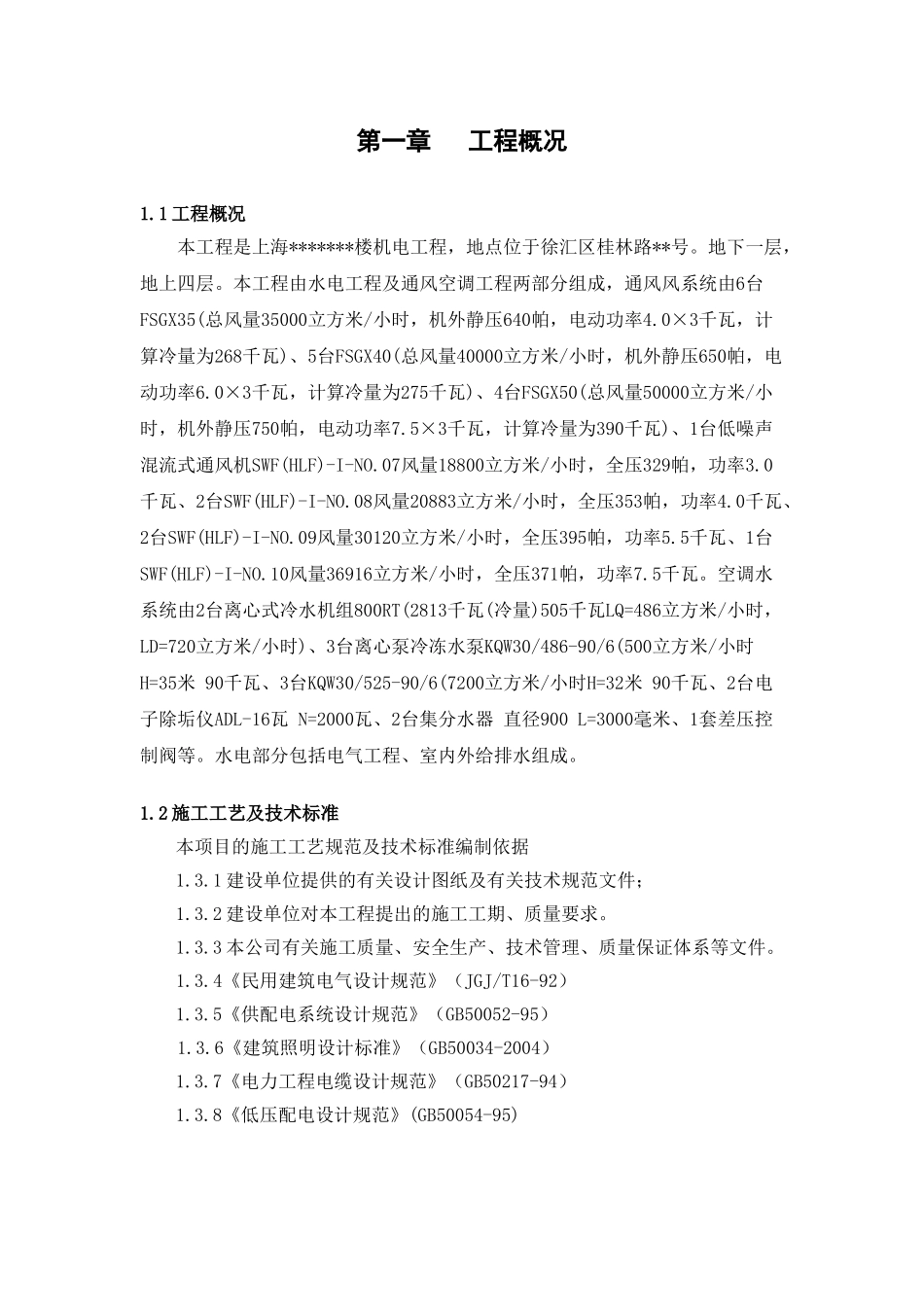

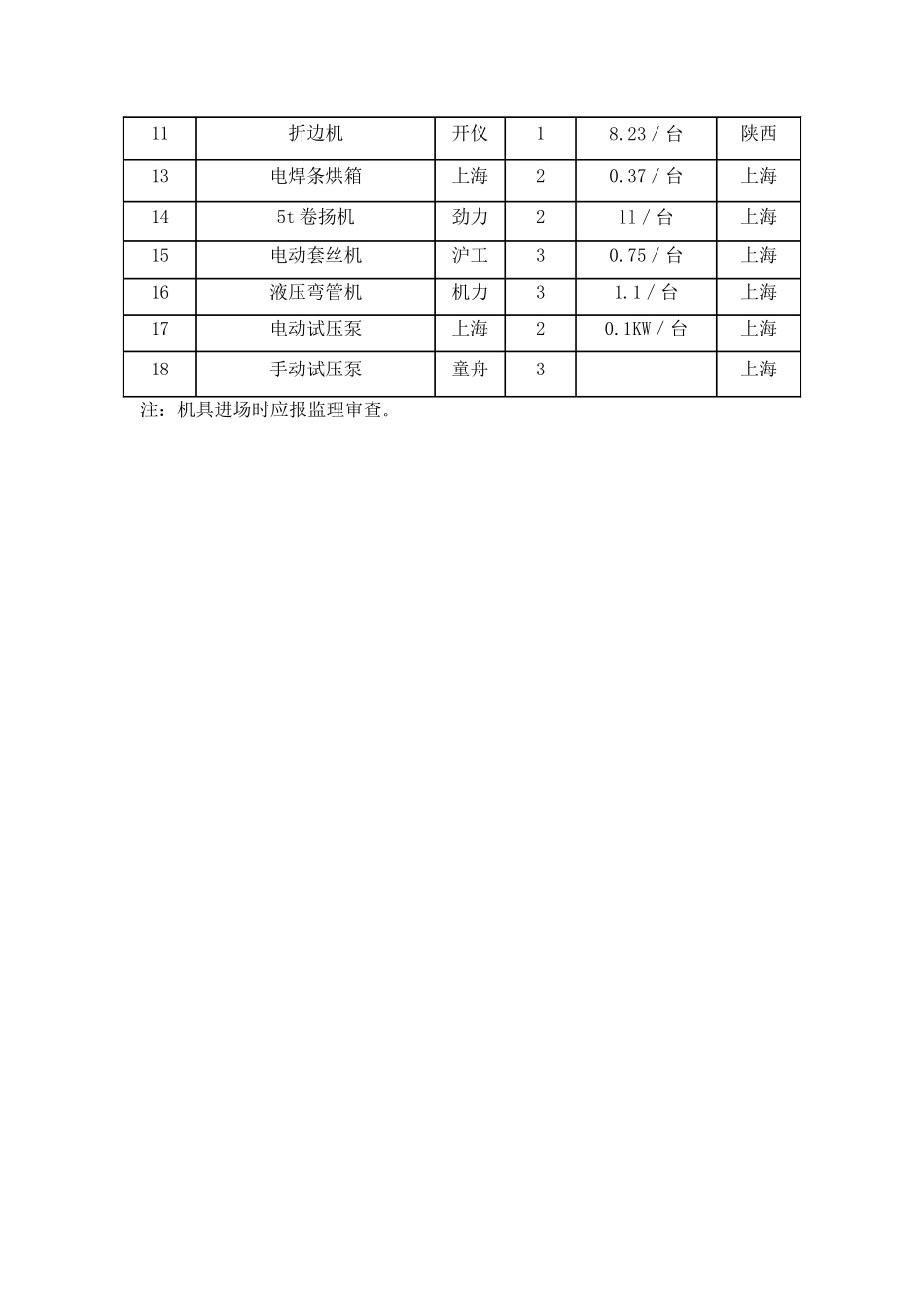

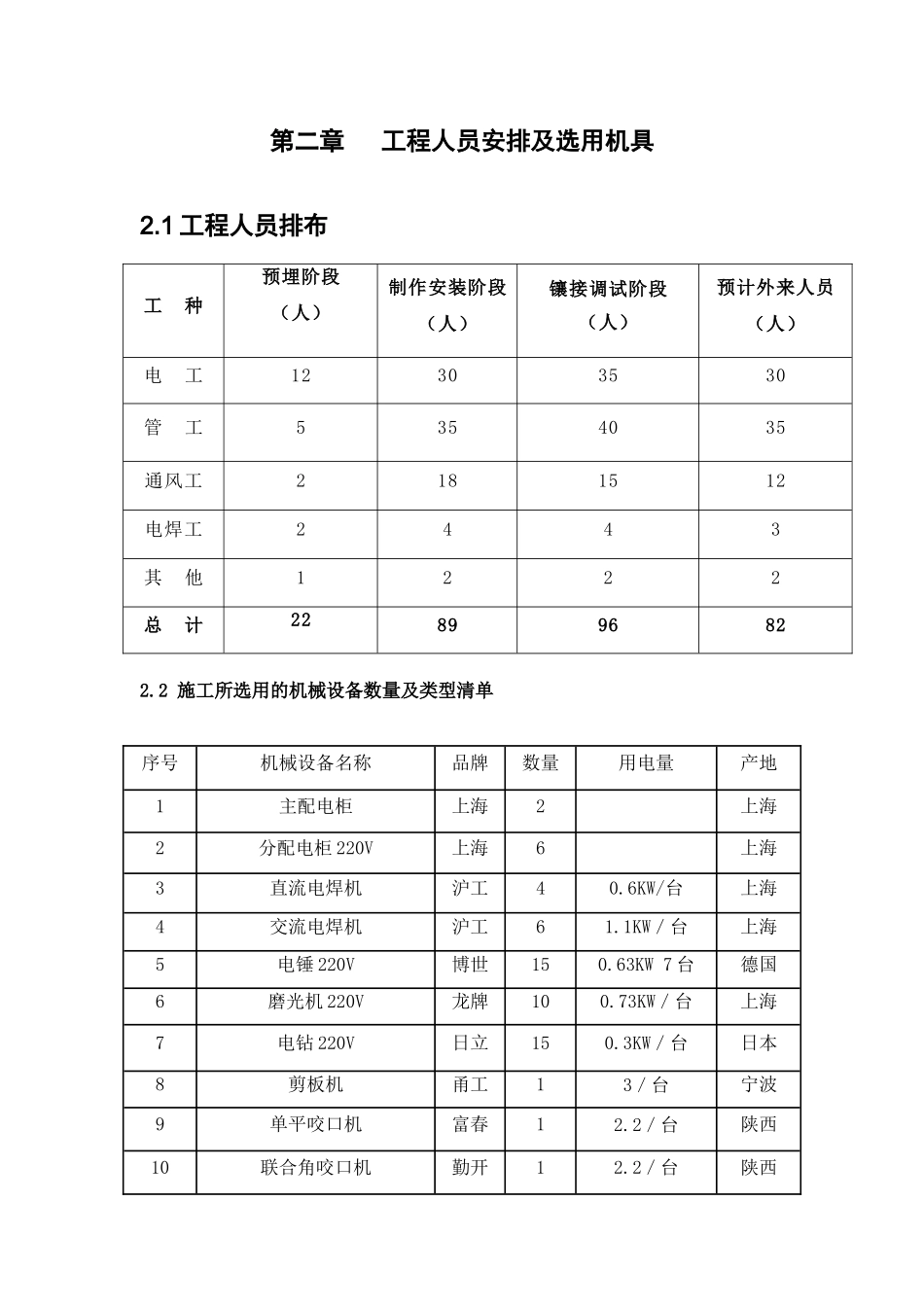

第一章工程概况1.1工程概况本工程是上海*******楼机电工程，地点位于徐汇区桂林路**号。地下一层，地上四层。本工程由水电工程及通风空调工程两部分组成，通风风系统由6台FSGX35(总风量35000立方米/小时，机外静压640帕，电动功率4.0×3千瓦，计算冷量为268千瓦)、5台FSGX40(总风量40000立方米/小时，机外静压650帕，电动功率6.0×3千瓦，计算冷量为275千瓦)、4台FSGX50(总风量50000立方米/小时，机外静压750帕，电动功率7.5×3千瓦，计算冷量为390千瓦)、1台低噪声混流式通风机SWF(HLF)-I-NO.07风量18800立方米/小时，全压329帕，功率3.0千瓦、2台SWF(HLF)-I-NO.08风量20883立方米/小时，全压353帕，功率4.0千瓦、2台SWF(HLF)-I-NO.09风量30120立方米/小时，全压395帕，功率5.5千瓦、1台SWF(HLF)-I-NO.10风量36916立方米/小时，全压371帕，功率7.5千瓦。空调水系统由2台离心式冷水机组800RT(2813千瓦(冷量)505千瓦LQ=486立方米/小时，LD=720立方米/小时)、3台离心泵冷冻水泵KQW30/486-90/6(500立方米/小时H=35米90千瓦、3台KQW30/525-90/6(7200立方米/小时H=32米90千瓦、2台电子除垢仪ADL-16瓦N=2000瓦、2台集分水器直径900L=3000毫米、1套差压控制阀等。水电部分包括电气工程、室内外给排水组成。1.2施工工艺及技术标准本项目的施工工艺规范及技术标准编制依据1.3.1建设单位提供的有关设计图纸及有关技术规范文件；1.3.2建设单位对本工程提出的施工工期、质量要求。1.3.3本公司有关施工质量、安全生产、技术管理、质量保证体系等文件。1.3.4《民用建筑电气设计规范》（JGJ/T16-92）1.3.5《供配电系统设计规范》（GB50052-95）1.3.6《建筑照明设计标准》（GB50034-2004）1.3.7《电力工程电缆设计规范》（GB50217-94）1.3.8《低压配电设计规范》(GB50054-95)第二章工程人员安排及选用机具2.1工程人员排布工种预埋阶段（人）制作安装阶段（人）镶接调试阶段（人）预计外来人员（人）电工12303530管工5354035通风工2181512电焊工2443其他1222总计228996822.2施工所选用的机械设备数量及类型清单序号机械设备名称品牌数量用电量产地1主配电柜上海2上海2分配电柜220V上海6上海3直流电焊机沪工40.6KW/台上海4交流电焊机沪工61.1KW／台上海5电锤220V博世150.63KW7台德国6磨光机220V龙牌100.73KW／台上海7电钻220V日立150.3KW／台日本8剪板机甬工13／台宁波9单平咬口机富春12.2／台陕西10联合角咬口机勤开12.2／台陕西11折边机开仪18.23／台陕西13电焊条烘箱上海20.37／台上海145t卷扬机劲力2ll／台上海15电动套丝机沪工30.75／台上海16液压弯管机机力31.1／台上海17电动试压泵上海20.1KW／台上海18手动试压泵童舟3上海注：机具进场时应报监理审查。第三章施工部署3.1管理目标确保本工程优质、高速、安全、文明地完成，并按标准验收并一次性通过。3.2施工单位组织机构项目经理部组织机构图项目经理技术负责人项目副经理施工管理组专业设计师质量检验员材料采购员合同预算员安全检查组综合办公室电工二组管工一组管工二组通风一组通风二组焊工一组维修组电工一组第四章主要施工工艺及施工方法4.1电气系统安装4.1.1施工准备施工前，电气施工员必须熟悉设计图纸的技术要求，掌握施工程序、施工方法、质量标准、操作规程和安全技术要求，并在施工中严格执行。4.1.2明配管(1)电气明配管施工工艺流程图熟悉施工图纸和设计交底→施工技术资料的准备→施工现场和图纸核实→机具、材料准备和检验→电气器件平面定位和标高确定→明配管弹线和附件定位测量→明配管加工件制作→明配管施工→检验(2)明配管应排列整齐，固定点间距均匀，安装牢固，管间的最大距应符合下表：钢管管卡间的最大距离敷设方式钢管种类钢管直径（mm）15－2025－3240－5065以上管卡间最大距离（m）吊、支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0-管卡与终端、弯头中点、电气器具箱（盒）边缘的距离应统一为150mm～300mm。室内进入落地式配电箱、台、盘内的导管管口，应高出柜、台、箱、盘的基础50mm～80mm。金属断开点全部作统一形式的接地跨接，并且保证美观、可靠、接地良好。所用PVC管及敷设的有关配件，附件包括...
