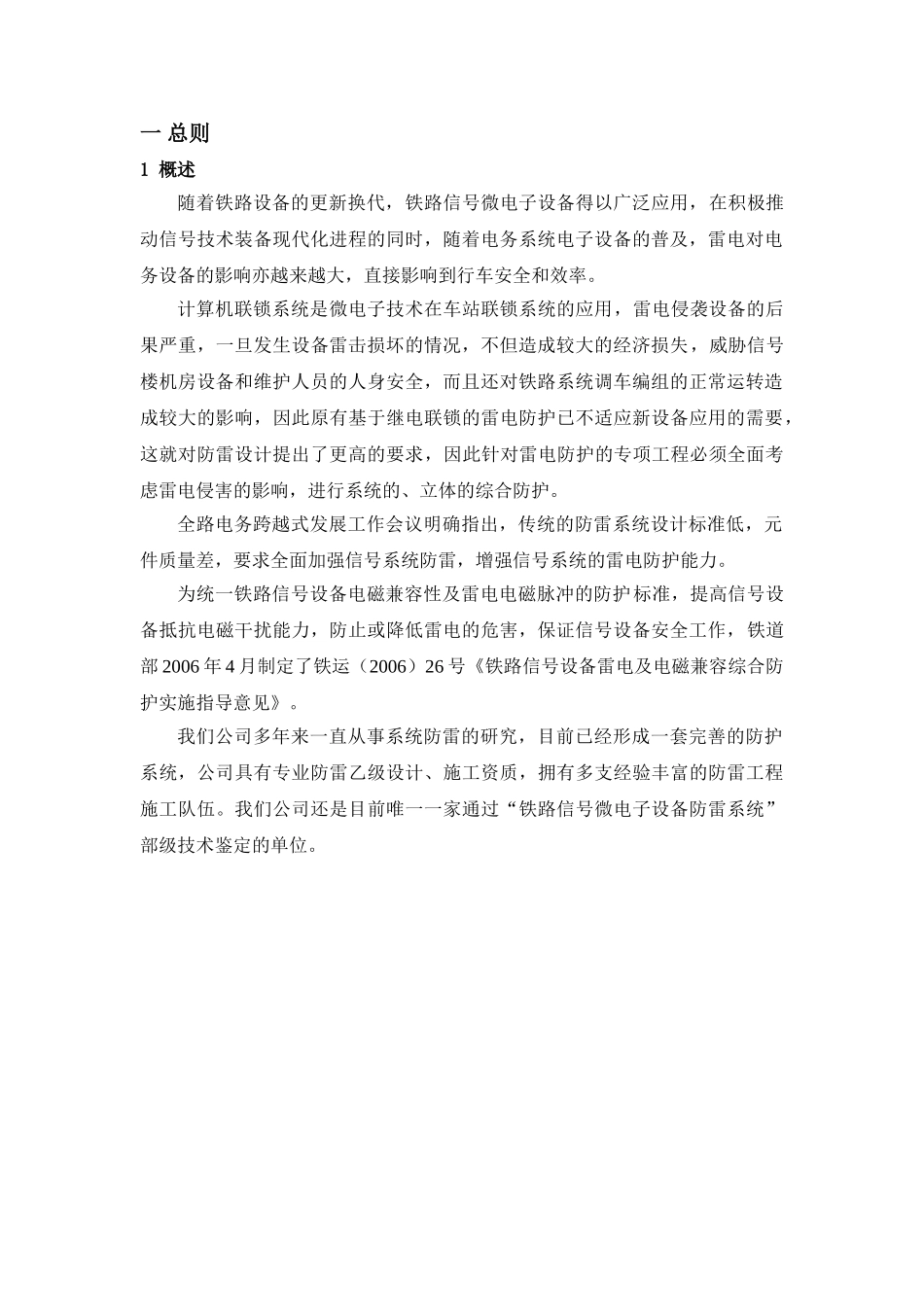

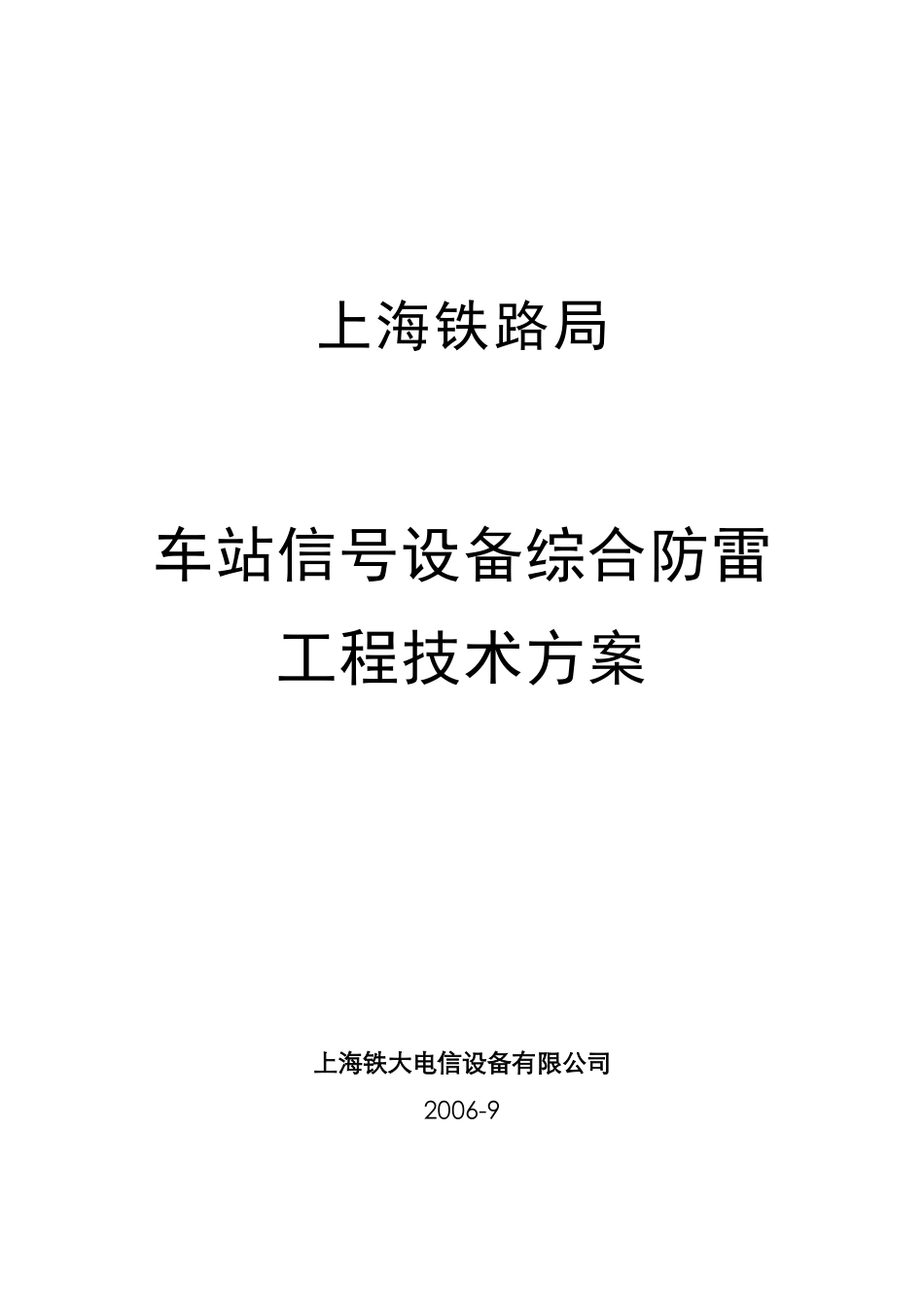

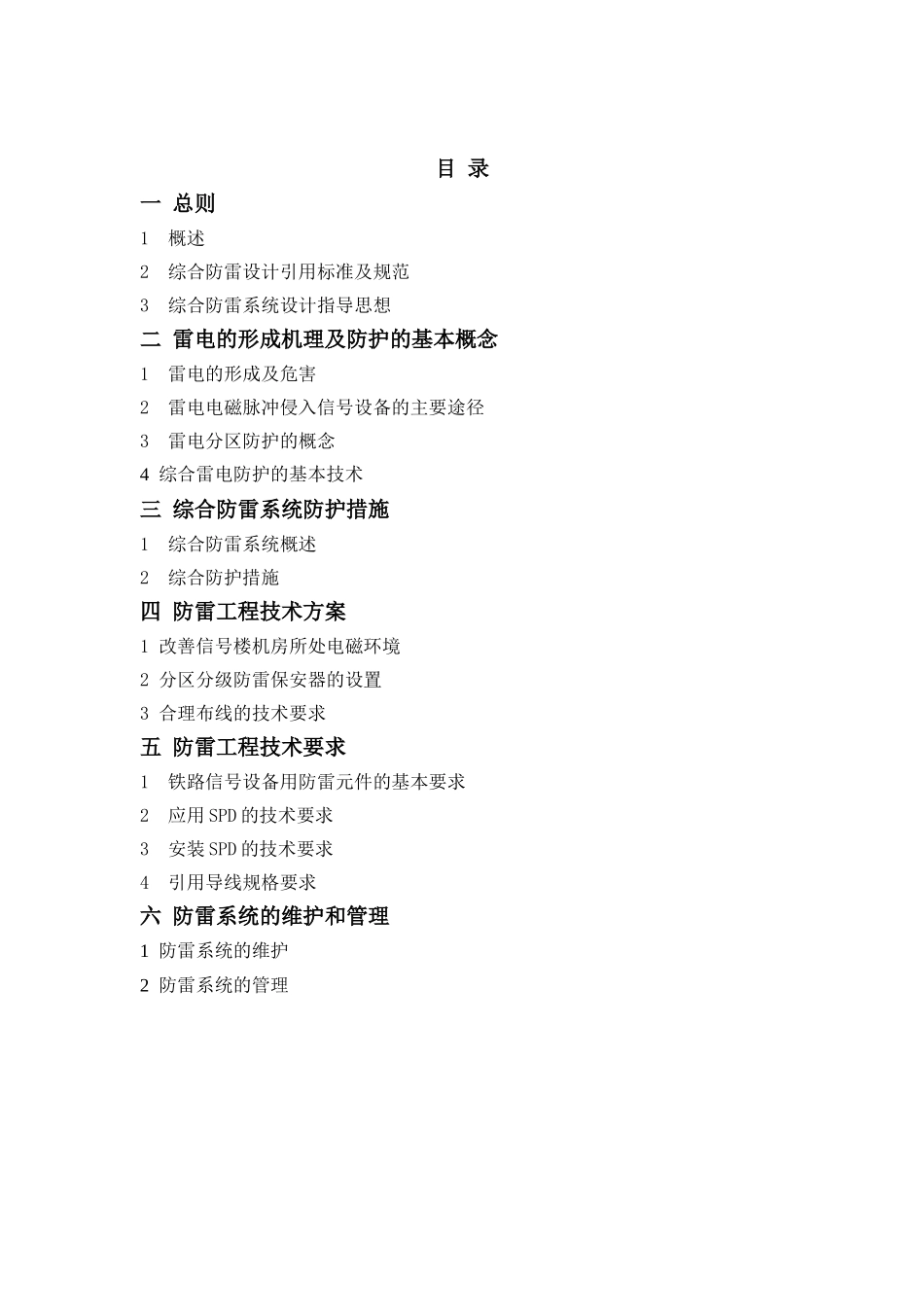

上海铁路局车站信号设备综合防雷工程技术方案上海铁大电信设备有限公司2006-9目录一总则1概述2综合防雷设计引用标准及规范3综合防雷系统设计指导思想二雷电的形成机理及防护的基本概念1雷电的形成及危害2雷电电磁脉冲侵入信号设备的主要途径3雷电分区防护的概念4综合雷电防护的基本技术三综合防雷系统防护措施1综合防雷系统概述2综合防护措施四防雷工程技术方案1改善信号楼机房所处电磁环境2分区分级防雷保安器的设置3合理布线的技术要求五防雷工程技术要求1铁路信号设备用防雷元件的基本要求2应用SPD的技术要求3安装SPD的技术要求4引用导线规格要求六防雷系统的维护和管理1防雷系统的维护2防雷系统的管理一总则1概述随着铁路设备的更新换代，铁路信号微电子设备得以广泛应用，在积极推动信号技术装备现代化进程的同时，随着电务系统电子设备的普及，雷电对电务设备的影响亦越来越大，直接影响到行车安全和效率。计算机联锁系统是微电子技术在车站联锁系统的应用，雷电侵袭设备的后果严重，一旦发生设备雷击损坏的情况，不但造成较大的经济损失，威胁信号楼机房设备和维护人员的人身安全，而且还对铁路系统调车编组的正常运转造成较大的影响，因此原有基于继电联锁的雷电防护已不适应新设备应用的需要，这就对防雷设计提出了更高的要求，因此针对雷电防护的专项工程必须全面考虑雷电侵害的影响，进行系统的、立体的综合防护。全路电务跨越式发展工作会议明确指出，传统的防雷系统设计标准低，元件质量差，要求全面加强信号系统防雷，增强信号系统的雷电防护能力。为统一铁路信号设备电磁兼容性及雷电电磁脉冲的防护标准，提高信号设备抵抗电磁干扰能力，防止或降低雷电的危害，保证信号设备安全工作，铁道部2006年4月制定了铁运（2006）26号《铁路信号设备雷电及电磁兼容综合防护实施指导意见》。我们公司多年来一直从事系统防雷的研究，目前已经形成一套完善的防护系统，公司具有专业防雷乙级设计、施工资质，拥有多支经验丰富的防雷工程施工队伍。我们公司还是目前唯一一家通过“铁路信号微电子设备防雷系统”部级技术鉴定的单位。2综合防雷设计引用标准及规范2.1铁运（2006）26号《铁路信号设备雷电及电磁兼容综合防护实施指导意见》为统一铁路信号设备电磁兼容性及雷电电磁脉冲的防护标准，提高信号设备抵抗电磁干扰能力，防止或降低雷电的危害，保证信号设备安全工作，铁道部2006年制定本实施指导意见。2.2TB/T3074—2003《铁路信号设备雷电电磁脉冲防护技术条件》本标准规定了铁路信号设备对雷电电磁脉冲诱发的过电压和过电流安全防护的基本原则和防护技术要求。不考虑雷电直接击中信号设备的防护。本标准适用于铁路信号设备本身对雷电电磁脉冲诱发的过电压和过电流的防护，不适用于铁路信号设备所处场地建筑物对直击雷的防护。2.3TB/T2311—2002《铁路电子设备用防雷保安器》本标准规定了铁路电子设备用防雷保安器的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于含有电子及微电子器件的铁道通信设备、信号设备、计算机信息系统设备为防止雷电电磁脉冲感应过电压损害的防雷保安器的制造、维修和检验。2.4GB50057—94（2004版）《建筑物防雷设计规范》为使建筑物（含构筑物）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和财产损失，做到安全可靠、技术先进、经济合理，制定本规范。本规范适用于新建建筑物的防雷设计。建筑物防雷设计除应执行本规范的规定外，还应符合国家现行有关标准和规范的规定。2.5GB50343—2004《建筑物电子信息系统防雷技术规范》本规范主要对微电子信息系统综合防雷工程的设计、施工、验收、维护与管理作出规定和要求。2.6GB50174—93《电子计算机机房设计规范》为使电子计算机机房设计确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全使用、确保质量，制定本规范。本规范适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140M2的电子计算机机房设计。2.7铁运[2000]14号《中国铁道部技术标准—信号维护规则》本标准为信号设备...
