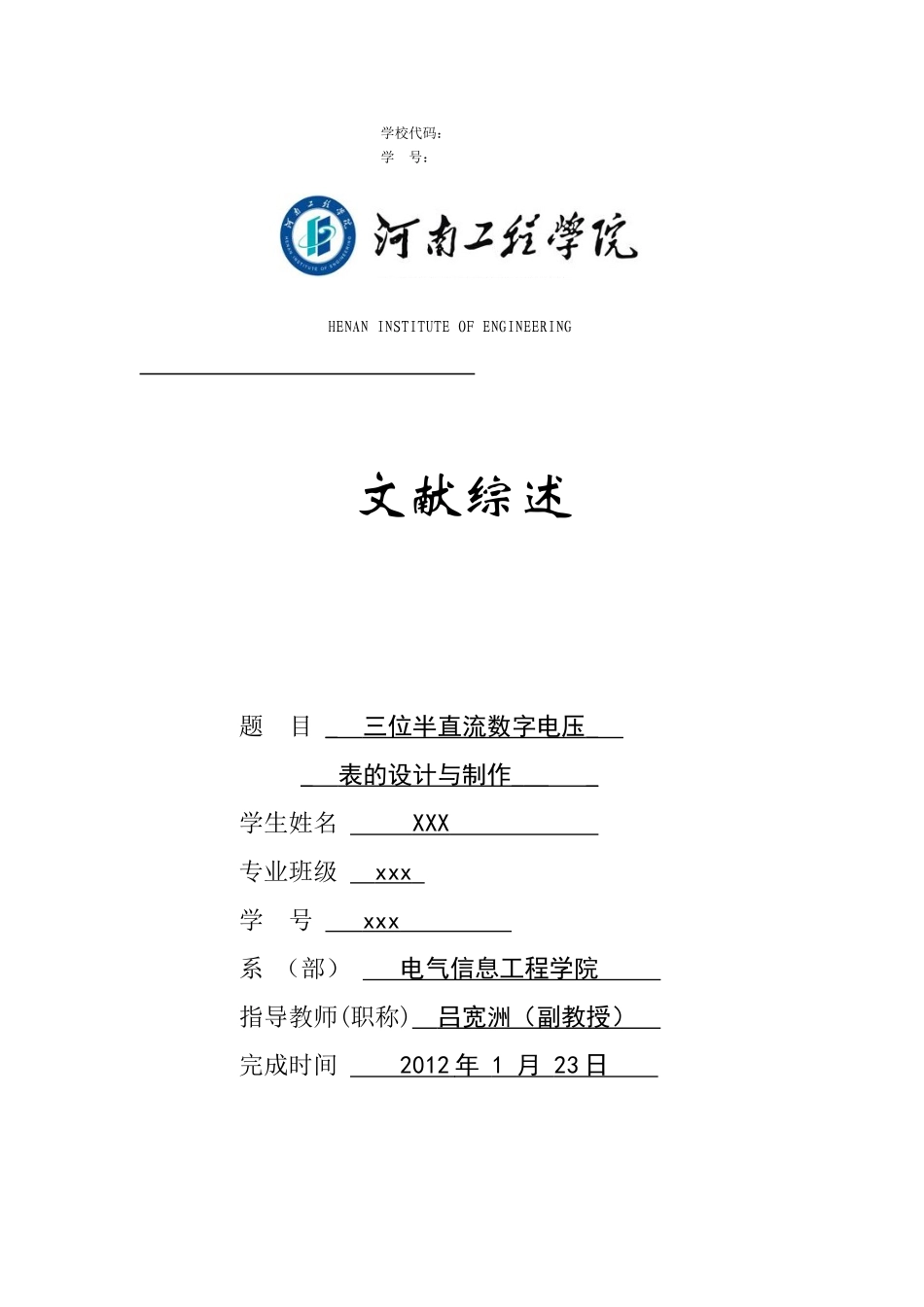

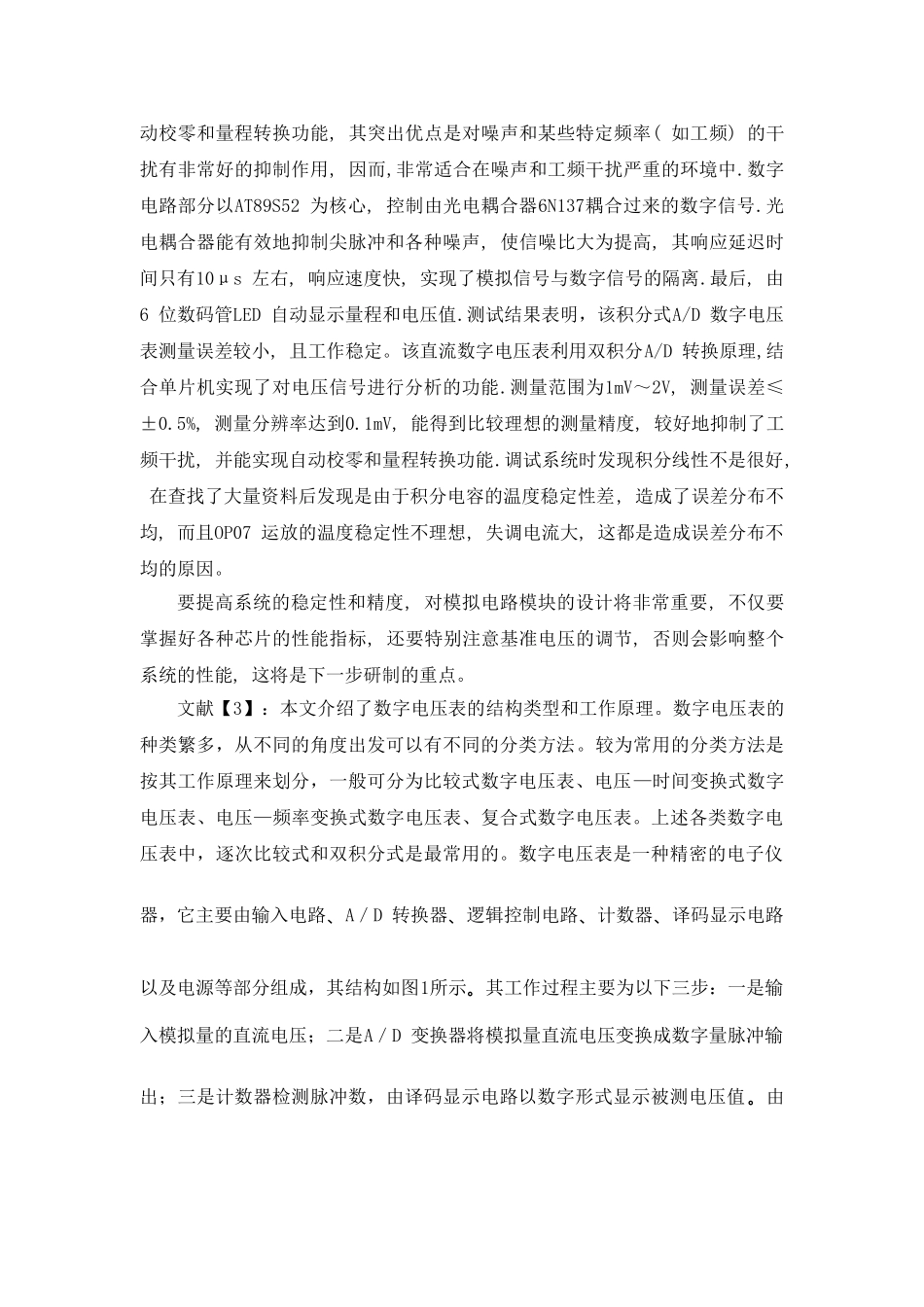

学校代码：学号：HENANINSTITUTEOFENGINEERING文献综述题目_三位半直流数字电压__表的设计与制作____学生姓名XXX专业班级xxx学号xxx系（部）电气信息工程学院指导教师(职称)吕宽洲（副教授）完成时间2012年1月23日三位半直流数字电压表的设计与制作摘要：本文首先对当前的电压表测量电路的方法进行了简要介绍，然后分析其制作方法，比较优缺点，并对所用的电路分析，简要介绍各个方案。最后综合各个方案优缺点，分析出了制作数字式温度测量电路的大致思。关键字：数字电压表电压测量A/D转换显示电路数字电压表在1952年由美国NLS公司首次从电位差计的自动化过程中研制成功。50多年来，数字电压表有了不断的进步和提高。数字电压表刚开始是4位显示，然后是5位、6位，而现在发展到7位、8位数码显示。DVM的高速发展，使它已成为实现测量自动化、提高工作效率不可缺少的仪表，现在已经广泛应用于电子、电工测量，自动化测试系统等领域。故数字电压表已成为一种必不可少的测量仪器。文献【1】:介绍了一种基于AT89S51单片机的数字电压测量的设计方法。本文中数字电压测量装置的核心采用AT89S51单片机，A/D转换器采用TLC549为主要硬件，实现数字电压测量的硬件电路与软件设计。该系统的数字电压测量电路简单，所用的元件少，成本低。数字电压测量装置可以测量0～500V的电压值，并在四位LED数码管上显示。数字电压测量装置可以测量0～500V的电压值，89S51为8位处理器，当TLC549输入电压为5V时，输出数据为255。因此最大分辨率为1.96V（5/255）。如要获得更高的精度要求，应采用位数更高的A/D转换器。电压测量的数字化显示是将连续的模拟量，如交流电压转换成不连续的离散的数字形式并加以显示，这有别于传统的以指针加刻度盘进行读数的方法，避免了读数的视差和视觉疲劳。文献【2】：本文介绍了一种基于单片机的积分式直流数字电压表,该电压表由模拟和数字两部分构成,系统框图如图1所示.模拟电路部分为被测电压信号通过自动量程选择电路,采用双积分A/D转换成数字信号.双积分A/D转换器是由OP07集成运放和LM393运算放大器组成,利用CD4066电子开关来实现自动校零和量程转换功能,其突出优点是对噪声和某些特定频率(如工频)的干扰有非常好的抑制作用,因而,非常适合在噪声和工频干扰严重的环境中.数字电路部分以AT89S52为核心,控制由光电耦合器6N137耦合过来的数字信号.光电耦合器能有效地抑制尖脉冲和各种噪声,使信噪比大为提高,其响应延迟时间只有10μs左右,响应速度快,实现了模拟信号与数字信号的隔离.最后,由6位数码管LED自动显示量程和电压值.测试结果表明，该积分式A/D数字电压表测量误差较小,且工作稳定。该直流数字电压表利用双积分A/D转换原理,结合单片机实现了对电压信号进行分析的功能.测量范围为1mV～2V,测量误差≤±0.5%,测量分辨率达到0.1mV,能得到比较理想的测量精度,较好地抑制了工频干扰,并能实现自动校零和量程转换功能.调试系统时发现积分线性不是很好,在查找了大量资料后发现是由于积分电容的温度稳定性差,造成了误差分布不均,而且OP07运放的温度稳定性不理想,失调电流大,这都是造成误差分布不均的原因。要提高系统的稳定性和精度,对模拟电路模块的设计将非常重要,不仅要掌握好各种芯片的性能指标,还要特别注意基准电压的调节,否则会影响整个系统的性能,这将是下一步研制的重点。文献【3】：本文介绍了数字电压表的结构类型和工作原理。数字电压表的种类繁多，从不同的角度出发可以有不同的分类方法。较为常用的分类方法是按其工作原理来划分，一般可分为比较式数字电压表、电压—时间变换式数字电压表、电压—频率变换式数字电压表、复合式数字电压表。上述各类数字电压表中，逐次比较式和双积分式是最常用的。数字电压表是一种精密的电子仪器，它主要由输入电路、A／D转换器、逻辑控制电路、计数器、译码显示电路以及电源等部分组成，其结构如图1所示。其工作过程主要为以下三步：一是输入模拟量的直流电压；二是A／D变换器将模拟量直流电压变换成数字量脉冲输出；三是计数器检测脉冲数，由译码显示电路以数字形式显示被测电压值。由此可见，数字电压表的核心是模/数转换(A...
