PA8000CNC_HMI 界面操作手册VIP免费

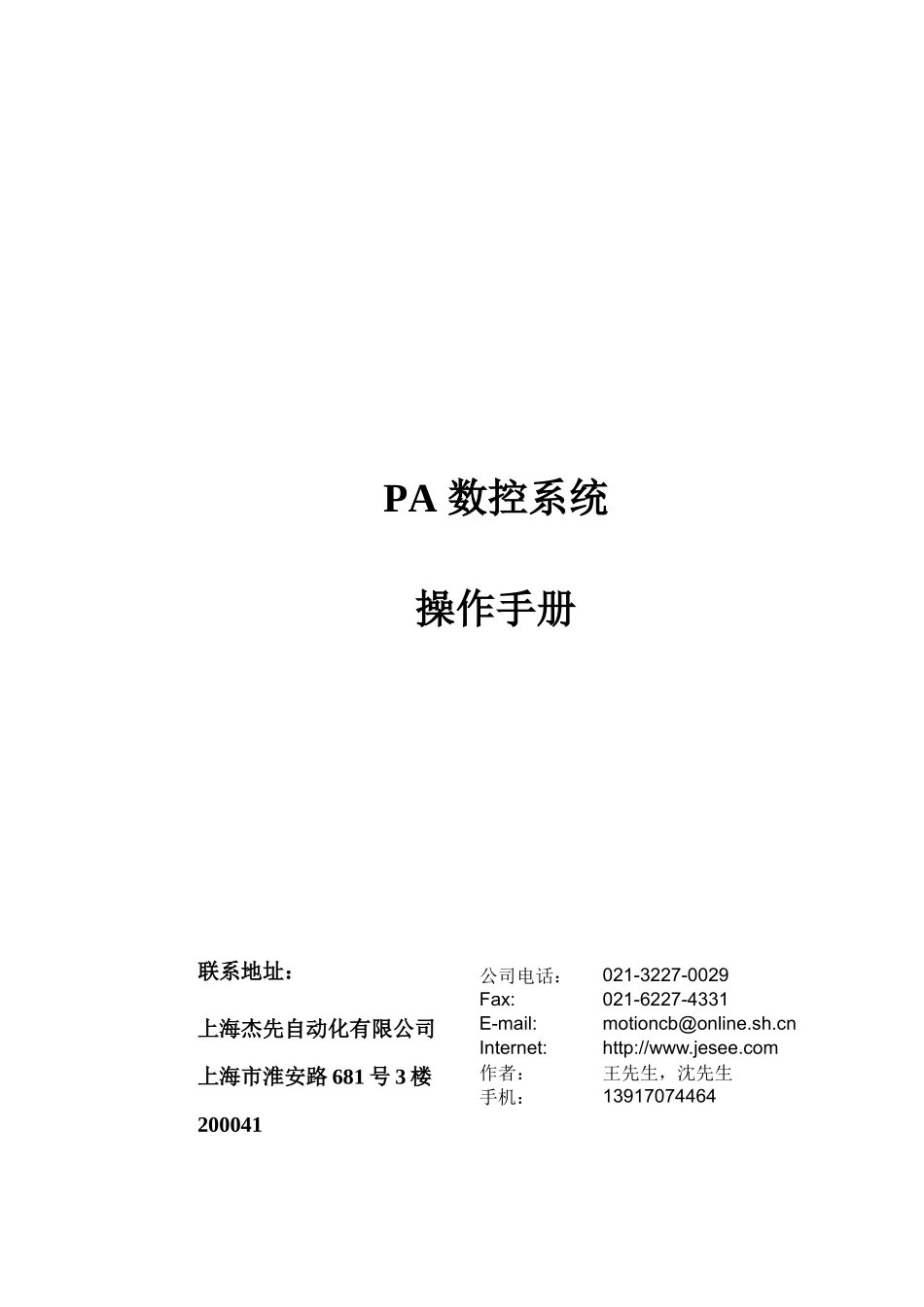

PA8000CNC_HMI 界面操作手册_第1页
1/43

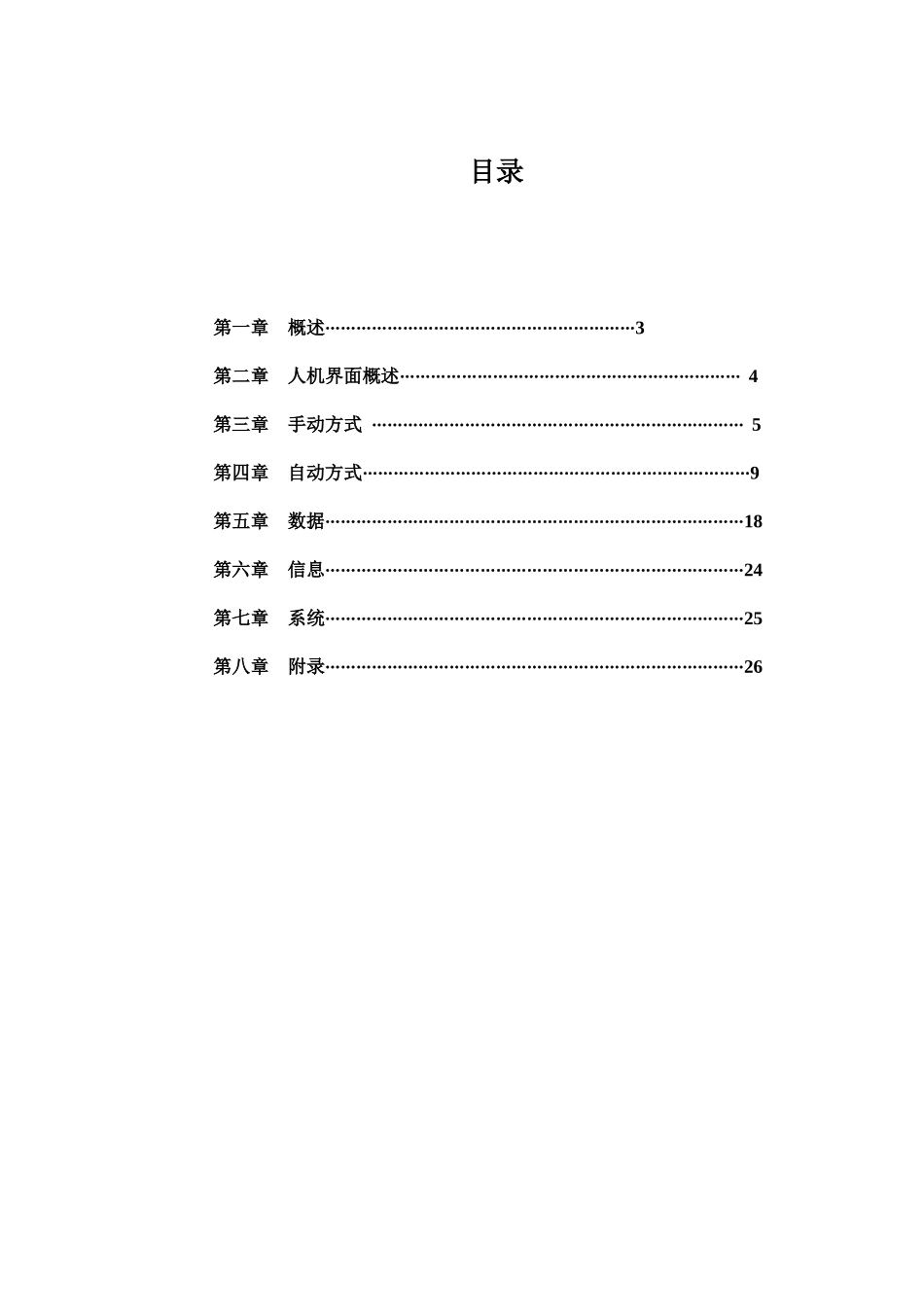

PA8000CNC_HMI 界面操作手册_第2页
2/43

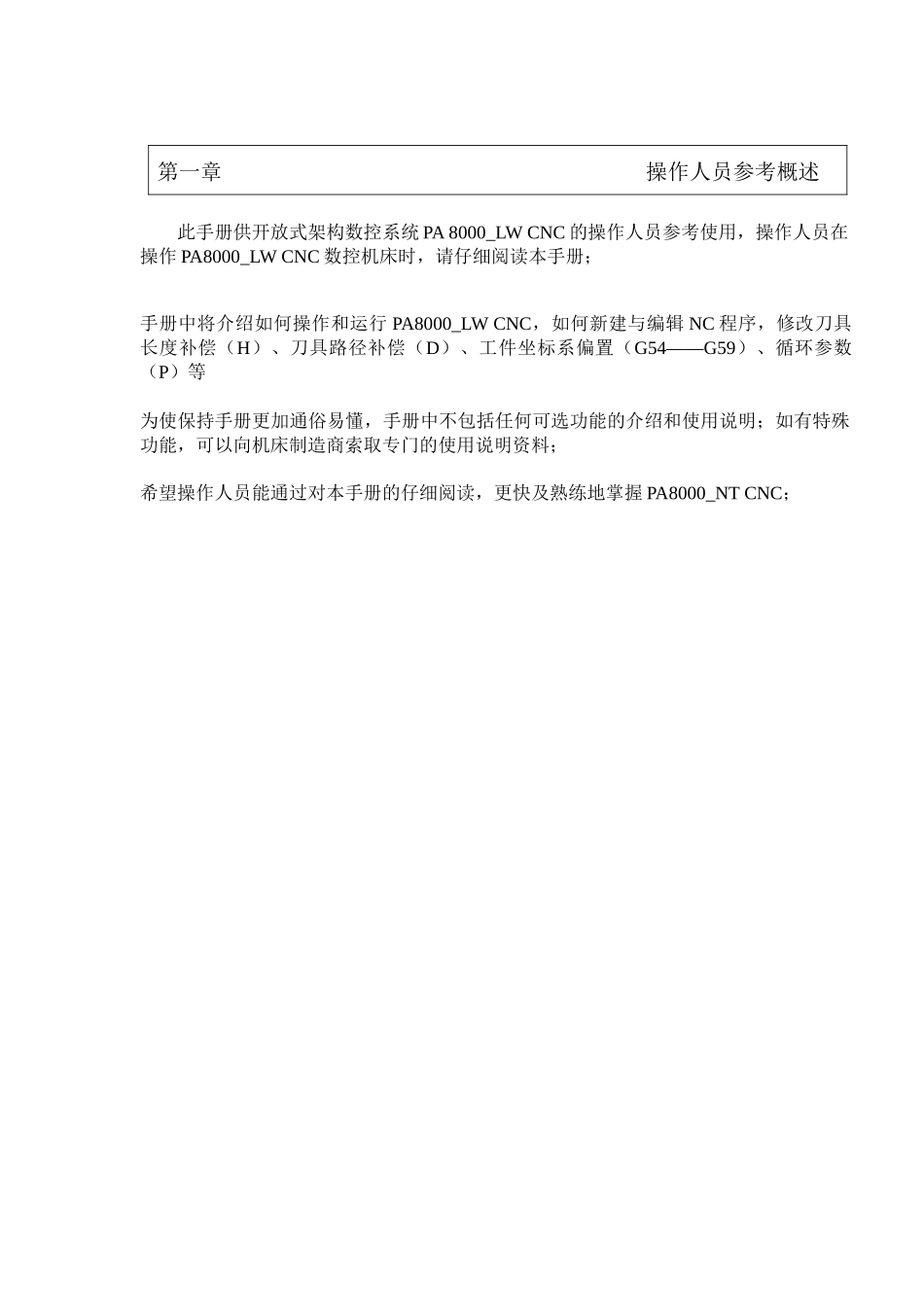

PA8000CNC_HMI 界面操作手册_第3页
3/43
PA数控系统操作手册联系地址:上海杰先自动化有限公司上海市淮安路681号3楼200041公司电话:Fax:E-mail:Internet:作者:手机:021-3227-0029021-6227-4331motioncb@online.sh.cnhttp://www.jesee.com王先生,沈先生13917074464目录第一章概述……………………………………………………3第二章人机界面概述…………………………………………………………4第三章手动方式………………………………………………………………5第四章自动方式…………………………………………………………………9第五章数据………………………………………………………………………18第六章信息………………………………………………………………………24第七章系统………………………………………………………………………25第八章附录………………………………………………………………………26第一章操作人员参考概述此手册供开放式架构数控系统PA8000_LWCNC的操作人员参考使用,操作人员在操作PA8000_LWCNC数控机床时,请仔细阅读本手册;手册中将介绍如何操作和运行PA8000_LWCNC,如何新建与编辑NC程序,修改刀具长度补偿(H)、刀具路径补偿(D)、工件坐标系偏置(G54――G59)、循环参数(P)等为使保持手册更加通俗易懂,手册中不包括任何可选功能的介绍和使用说明;如有特殊功能,可以向机床制造商索取专门的使用说明资料;希望操作人员能通过对本手册的仔细阅读,更快及熟练地掌握PA8000_NTCNC;第二章人机界面概况当用户进入PA8000_LWCNC系统后,用户可以看到如下的人机界面(HMI界面):手动方式界面状态栏NC程序显示栏主任务栏子任务栏主轴速度信息栏报警信息栏轴运行速度栏运行状况栏图1-1在PA人机界面中,用户可以通过各种操作与CNC进行对话。PA—HMI人机界面有六个主任务栏,分别是手动(Alt+M),自动(Alt+A),数据(Alt+D),信息(Alt+I),系统(Alt+S),设置栏(Alt+T),缩放(Alt+Z)每个主任务栏又有若干子任务栏,子任务栏可通过快捷键Alt+1------Alt+8选择。状态栏显示实时的机床状态,NC程序显示栏显示当前运行或将要运行的程序段,当中则为机床每根轴的现时位置及其相关状态的显示;报警信息栏则提供相应的CNC报警信息或PLC报警信息,运行状况栏显示用户的操作状况及所选辅助功能;第三章手动方式1.用户在选择手动方式(手动软按钮)后进入如图1-1的界面,它主要有连续进给、增量进给,手轮进给,回原点,断点返回,辅助功能等主要功能,下面就手动方式下的各功能做一介绍2.连续进给:在图1-1下,通过Alt+1选择连续进给方式(状态栏及NC程序栏显示连续进给方式,图3-1),进入下一界面选择所需点动的轴(反淡蓝表示有效,如图3-1所示的X),再使用操作面板上的点动按钮来移动轴(正点动或负点动按钮),按下按钮,轴连续的进给运行,松开按钮连续进给停止图3-13.增量进给:在图1-1中,通过Alt+2选择增量进给方式(状态栏与NC程序栏显示增量进给方式,如图3-2),然后进入下一画面选择用户所需点动的轴(反淡蓝表示有效,如图2-2中画圈处),再使用相应的点动按钮来移动轴,按一次按钮(按下然后松开表示一次),轴移动一定的位置(默认为1mm的进给量),图3-2如修改移动的进给量,可再一次选择当前的轴(如图3-3所示)输入增量的值后,按确定按钮,当前选择中的轴位置处将显示所输入的增量值(单位:mm)状况栏图3-3取消修改,可通过按Alt+Space(如3-4图所示),通过↑、↓将光标移动至关闭CLOSE,按回车结束修改或者按ESC按钮图3-44.手轮进给:在图1-1中,通过Alt+3选择手轮进给方式(状态栏与NC程序栏显示手轮方式),然后外部的手脉有效,可通过操作面板的手轮轴选择(X轴或Y轴……)、手轮倍率选择(X1、X10、X100)进行切换(如图3-5所示)图3-5注意:当X轴或Z轴及任何轴撞硬限位后,手轮功能无效5.回原点:在图1-1中,通过Alt+4选择回原点方式(状态栏与NC程序栏显示回原点方式);然后选择所要回原点的轴;(注:如3-6图所示,此时三轴为未选状态,当选则时,三轴为反淡蓝状态,此时有效);再揿操作面板上的循环启动按钮执行回原点动作;如果选择了多轴回原点:...
