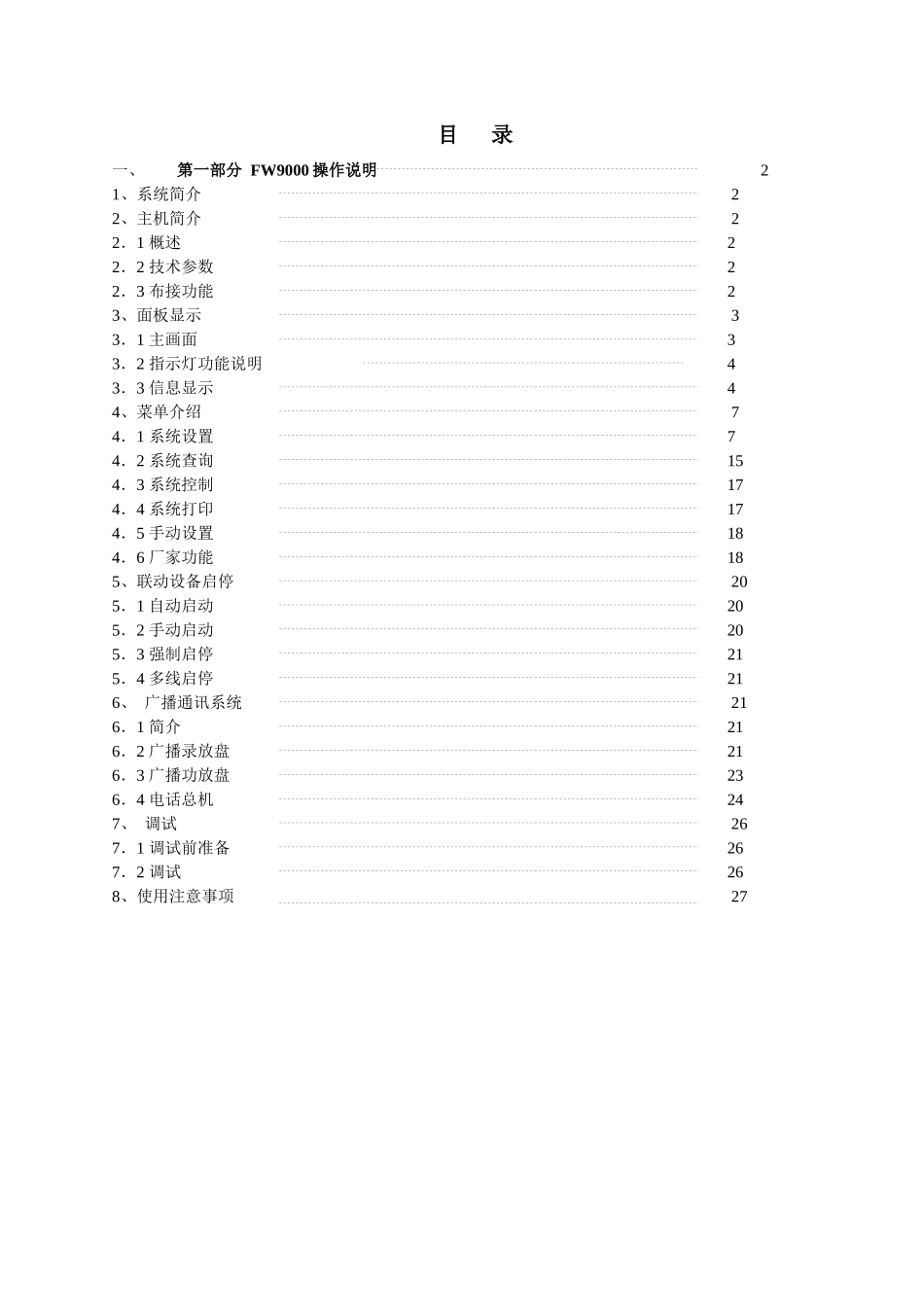

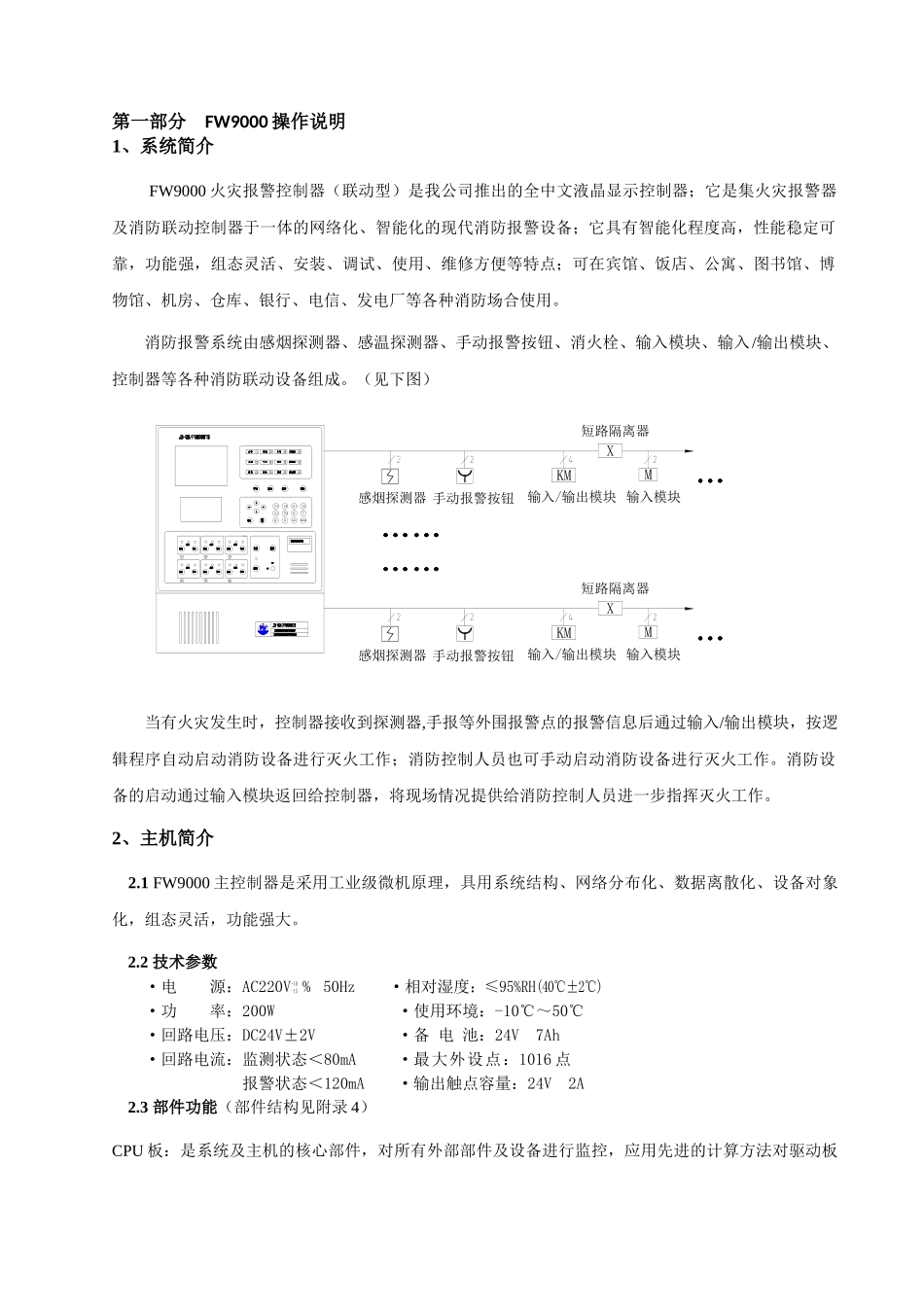

目录一、第一部分FW9000操作说明21、系统简介22、主机简介22.1概述22.2技术参数22.3布接功能23、面板显示33.1主画面33.2指示灯功能说明43.3信息显示44、菜单介绍74.1系统设置74.2系统查询154.3系统控制174.4系统打印174.5手动设置184.6厂家功能185、联动设备启停205.1自动启动205.2手动启动205.3强制启停215.4多线启停216、广播通讯系统216.1简介216.2广播录放盘216.3广播功放盘236.4电话总机247、调试267.1调试前准备267.2调试268、使用注意事项27第一部分FW9000操作说明1、系统简介FW9000火灾报警控制器(联动型)是我公司推出的全中文液晶显示控制器;它是集火灾报警器及消防联动控制器于一体的网络化、智能化的现代消防报警设备;它具有智能化程度高,性能稳定可靠,功能强,组态灵活、安装、调试、使用、维修方便等特点;可在宾馆、饭店、公寓、图书馆、博物馆、机房、仓库、银行、电信、发电厂等各种消防场合使用。消防报警系统由感烟探测器、感温探测器、手动报警按钮、消火栓、输入模块、输入/输出模块、控制器等各种消防联动设备组成。(见下图)(如下图)当有火灾发生时,或有探测器报警,或有手动报警按钮、消火栓等报警。控制器可通过输入/输出当有火灾发生时,控制器接收到探测器,手报等外围报警点的报警信息后通过输入/输出模块,按逻辑程序自动启动消防设备进行灭火工作;消防控制人员也可手动启动消防设备进行灭火工作。消防设备的启动通过输入模块返回给控制器,将现场情况提供给消防控制人员进一步指挥灭火工作。2、主机简介2.1FW9000主控制器是采用工业级微机原理,具用系统结构、网络分布化、数据离散化、设备对象化,组态灵活,功能强大。2.2技术参数·电源:AC220V+10-15%50Hz·相对湿度:≤95%RH(40℃±2℃)·功率:200W·使用环境:-10℃~50℃·回路电压:DC24V±2V·备电池:24V7Ah·回路电流:监测状态<80mA·最大外设点:1016点报警状态<120mA·输出触点容量:24V2A2.3部件功能(部件结构见附录4)CPU板:是系统及主机的核心部件,对所有外部部件及设备进行监控,应用先进的计算方法对驱动板手动报警按钮感烟探测器短路隔离器M输入模块KM输入/输出模块X输入模块短路隔离器输入/输出模块感烟探测器手动报警按钮KMXM及键盘的输入信号进行响应,并对液晶显示进行控制,对火警、故障、联动等信进行分析、计算、判断,并驱动打印机打印。驱动板:对外围设备提供电源,对于外设的信号进行初步分析判定,将计算后的信号转送到CPU板,驱动板上有常态灯(绿色)表示工作正常,非常态灯(黄色)表示输出线路断路或接地,方便运行监测。键盘显示板:与液晶显示屏构成人机界面,用于操作人员对系统进行设置,查寻等操作,同时将系统内容显示到键盘显示板及报警显示屏。打印机:主要用于记录系统故障、火警、联动等信息。多线控制盘:用于直接启动重要的消防设备如消防泵、喷淋泵、防排烟分机等。端子板:是系统对外接口,有公共报警输出接口,RS485、RS232通讯接口,用于各主机或不同系统的连接。电源:是系统的动力源,对整个系统提供电源,与备电组成完整的电源系统,带有电源状态输出信号(主电工作、备电工作、供电欠压、备电故障等)及充放电电路。3、面板显示3.1主画面系统电源开通后,将电源开关打开。此时,主电灯亮;打印机指示灯亮;控制器将自动进入正常监控状态,显示屏见下图。当系统有特殊情况时,按“复位”键后,液晶屏显示如上图。系统复位将所有回路上的感烟探测器、感温探测器、手动报警按钮、消火栓、输入模块、输入输20:30☆☆欢迎使用防威智能产品☆☆〖请按ESC键选择主菜单〗出模块等均复位,同时也清除屏幕上的报警信息,但在档案信息中可查。注:当系统在一段时间内无故障、火警或无人操作时,控制器液晶屏将自动关闭。3.2指示灯功能说明控制器指示灯反应系统的运行概况(见下图)火警灯点亮时,表示系统有火警。故障灯点亮时,表示系统有故障。隔离灯点亮时,表示系统有隔离点。联动灯点亮时,表示系统有联动信息。自动灯点亮时,表示联动主机处于自动控制状态。主电灯点亮时,表示电源工作正常。...
