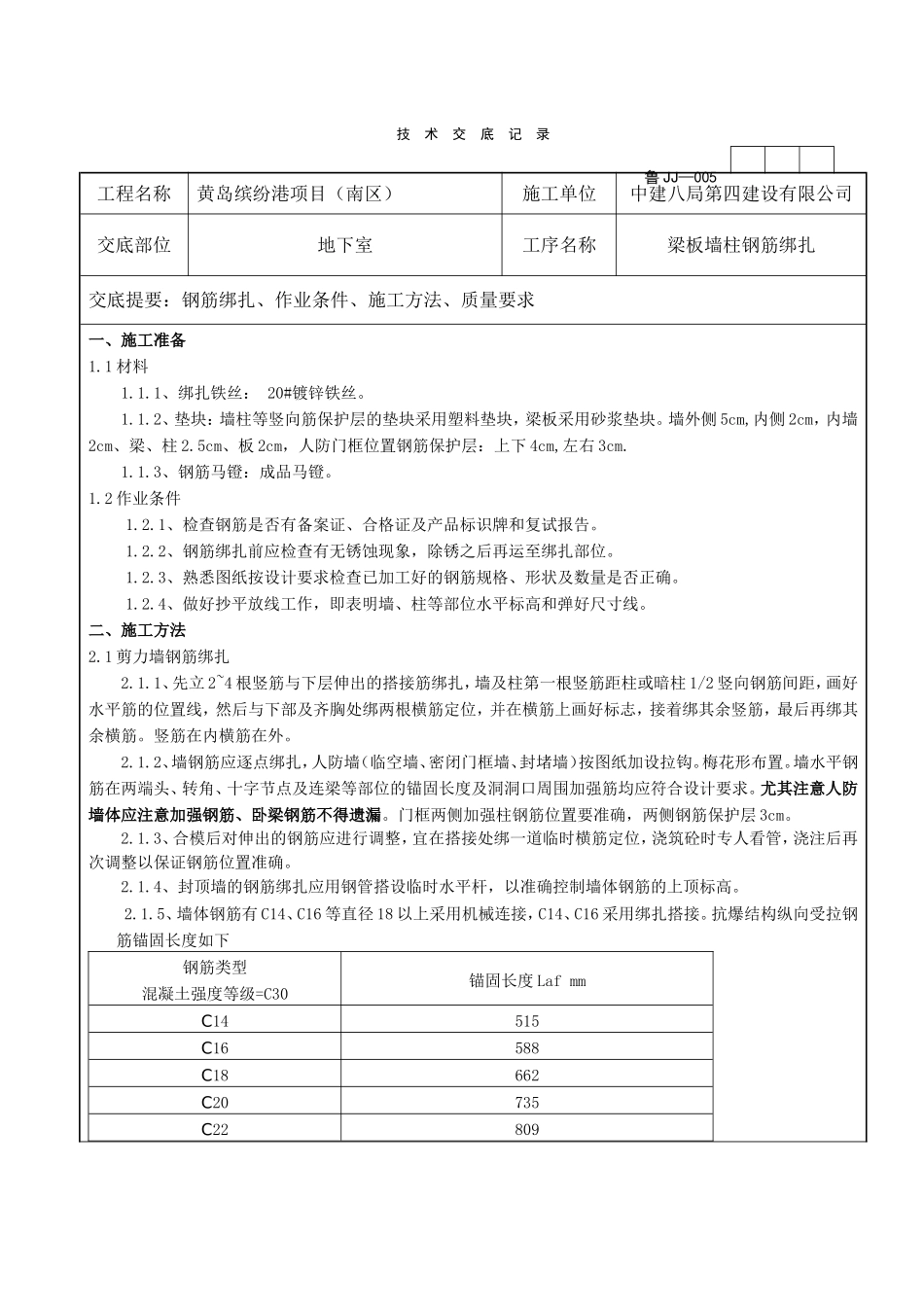

技术交底记录工程名称黄岛缤纷港项目（南区）施工单位中建八局第四建设有限公司交底部位地下室工序名称梁板墙柱钢筋绑扎交底提要：钢筋绑扎、作业条件、施工方法、质量要求一、施工准备1.1材料1.1.1、绑扎铁丝：20#镀锌铁丝。1.1.2、垫块：墙柱等竖向筋保护层的垫块采用塑料垫块，梁板采用砂浆垫块。墙外侧5cm,内侧2cm，内墙2cm、梁、柱2.5cm、板2cm，人防门框位置钢筋保护层：上下4cm,左右3cm.1.1.3、钢筋马镫：成品马镫。1.2作业条件1.2.1、检查钢筋是否有备案证、合格证及产品标识牌和复试报告。1.2.2、钢筋绑扎前应检查有无锈蚀现象，除锈之后再运至绑扎部位。1.2.3、熟悉图纸按设计要求检查已加工好的钢筋规格、形状及数量是否正确。1.2.4、做好抄平放线工作，即表明墙、柱等部位水平标高和弹好尺寸线。二、施工方法2.1剪力墙钢筋绑扎2.1.1、先立2~4根竖筋与下层伸出的搭接筋绑扎，墙及柱第一根竖筋距柱或暗柱1/2竖向钢筋间距，画好水平筋的位置线，然后与下部及齐胸处绑两根横筋定位，并在横筋上画好标志，接着绑其余竖筋，最后再绑其余横筋。竖筋在内横筋在外。2.1.2、墙钢筋应逐点绑扎，人防墙（临空墙、密闭门框墙、封堵墙）按图纸加设拉钩。梅花形布置。墙水平钢筋在两端头、转角、十字节点及连梁等部位的锚固长度及洞洞口周围加强筋均应符合设计要求。尤其注意人防墙体应注意加强钢筋、卧梁钢筋不得遗漏。门框两侧加强柱钢筋位置要准确，两侧钢筋保护层3cm。2.1.3、合模后对伸出的钢筋应进行调整，宜在搭接处绑一道临时横筋定位，浇筑砼时专人看管，浇注后再次调整以保证钢筋位置准确。2.1.4、封顶墙的钢筋绑扎应用钢管搭设临时水平杆，以准确控制墙体钢筋的上顶标高。2.1.5、墙体钢筋有C14、C16等直径18以上采用机械连接，C14、C16采用绑扎搭接。抗爆结构纵向受拉钢筋锚固长度如下钢筋类型混凝土强度等级=C30锚固长度LafmmC14515C16588C18662C20735C22809鲁JJ—005抗爆结构纵向受拉钢筋搭接长度如下钢筋类型同一区段内搭接钢筋面积百分率50%C14762mmC16870mm2.2、框柱及暗柱钢筋绑扎2.2.1、以标高线为依据，三面划线，按线绑扎，绑扎时主筋间距要均匀。2.2.2、计算好每根柱箍筋的数量，先将箍筋套在下层伸出的搭接筋上，然后绑柱钢筋，框柱有抗震要求，在负二层柱净高根部1/3区域箍筋加密，顶端1/6区域加密负一层箍筋加密区高度为1/6。在立好的柱与钢筋上用粉笔画出箍筋间距，然后将已套好的箍筋向上移动，由上往下宜采用缠扣绑扎，箍筋与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点呈梅花形绑扎，箍筋的接头应沿柱与竖向交错布置。2.2.3、绑扎接头的位置应相互错开，符合设计规范要求。2.2.5、主筋保护层：垫块应绑在箍筋外皮上，间距一般1000mm左右，以保证钢筋保护层厚度的正确。2.3、梁钢筋绑扎（钢筋混凝土结构）2.3.1、将梁的上筋架在绑扎架上，在上筋上画好箍筋间距，套上全部箍筋，按画好的位置与梁上筋绑扎牢固，穿梁下筋，与箍筋逐点绑扎牢固，最后穿梁腰筋，并且与箍筋逐点绑扎牢固。梁箍筋按施工图的要求加密。2.3.2、抽出梁绑扎架，将已绑好的梁钢筋落在梁模内，垫好垫块。梁保护层厚度为25mm。2.4、板钢筋绑扎2.4.1、清扫横板上的杂物，用粉笔在模板上画好主筋及分布筋间距。2.4.2、按画好的间距，先摆受力主筋，后放分布筋、预留件、电线管及预留孔等及时配合安装。2.4.3、钢筋的搭接长度、位置符合设计规范要求。2.4.4、绑扎一般用顺扣或八字扣，外围两根筋的相交点应全部绑扎，双向板相交点需全部绑扎，板为双层钢筋，人防顶板（30cm/20cm）两层筋之间使用几字型钢筋马凳，非人防顶板使用工字型通长马镫，马凳数量为每平方米设置一个，以确保上部钢筋的位置。2.4.5、钢筋绑扎完成后在主筋下垫砂浆垫块，保护层厚度2cm,垫块间距1米。2.5、直螺纹套筒连接2.5.1、钢筋直螺纹套筒连接时，钢筋的规格和连接套的规格应一致，并确保丝头和连接套的丝扣干净、无损。将套筒与一端待接钢筋丝头连接拧紧，外露丝扣数量不得超过2个螺距。2.5.2、连接水平筋时，必须从一头往另一头一次连接，不得从中间往两头或两头往中间连接。2.5.3、力...
