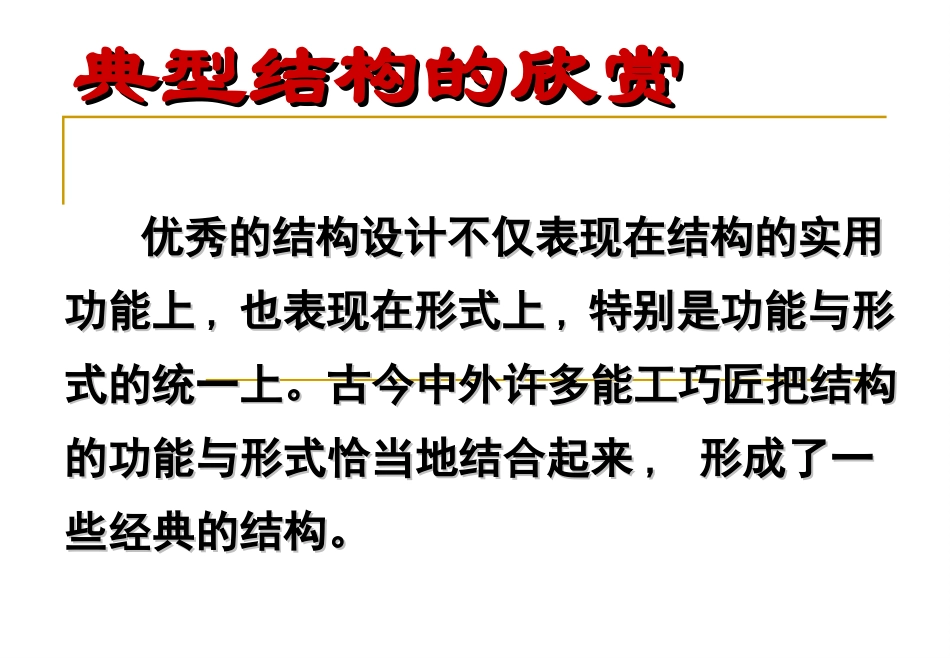

1.41.4典型结构欣赏典型结构欣赏典型结构的欣赏典型结构的欣赏优秀的结构设计不仅表现在结构的实用优秀的结构设计不仅表现在结构的实用功能上功能上,,也表现在形式上也表现在形式上,,特别是功能与形特别是功能与形式的统一上。古今中外许多能工巧匠把结构式的统一上。古今中外许多能工巧匠把结构的功能与形式恰当地结合起来的功能与形式恰当地结合起来,,形成了一形成了一些经典的结构。些经典的结构。如何赏析结构设计作品?赏析结构设计作品,可从技术与文化两个角度进行。(1)技术的角度主要有:结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性,工艺制造的精湛程度等。(2)文化的角度主要有:文化寓意与传达,公众认可的美学原则,反映的时代、民族、习俗方面的特征、结构的个性特征等。案例:赵州桥文化技术•结构使用功能的实现结构使用功能的实现•结构的稳固耐用程度•结构造型设计的创意•材料使用的合理性材料使用的合理性•工艺制造的精湛程度技术文化•民族特色•历史性历史性•时代性时代性•艺术性艺术性建于隋大业年间(公元605-618)10次水灾8次战乱多次地震(1966年邢台7.6级)茅以升:先不管桥的内部结构,仅就它能够存在1300多年就说明了一切。桥长64.40米,跨径37.02米,是当今世界上跨径最大、建造最早的单孔敞肩型敞肩型石拱桥,这是世界造桥史的一个创造。37.02一是可节省材料二是减少桥身自重(减少自重15%)三是增加桥下河水的泄流量。敞肩作用桥上的雕刻贪吃,能吃能喝,常饰于鼎的盖子上。因它能喝水,几乎在古代桥梁外侧正中都能见到,防止大水将桥淹没。饕餮赵州桥栏板上的饕餮(仿隋朝栏板)1991年9月,赵州桥被美国土木工程师学会选定取为第十二个“国际土木工程里程碑”,并在桥北端东侧建造了“国际土木工程历史古迹”铜牌纪念碑。中国建筑典型结构中国建筑典型结构飞飞檐檐飞檐飞檐技术文化斗拱斗拱斗拱是中华古代建筑中特有的形制,是较大建筑物的柱与屋顶间之过渡部份。其功用在於承受上部突出的屋檐,将其重量或直接集中到柱上,或间接的先纳至额枋上再转到柱上。斗拱斗拱•在立柱和横梁交接处,从柱顶上加的一层层探出成弓形的承重结构拱拱与拱之间垫的方形木块斗一般,凡是非常重要或带纪念性的建筑物,才有斗拱的安置。抖拱使人产生一种神秘和莫测其高保真妙的感觉。在美学和结构上它也拥有一种独特的风格。斗拱的产生和发展有着非常悠久的历史。中国古典建筑最富有装饰性的特征往往被皇帝攫为己有,斗拱在唐代发展成熟后便规定民间不得使用。文化中国典型结构中国典型结构卯榫结构卯榫结构榫卯结构榫卯结构古代的木工技艺一直是中国古典家具中令人神往的一面,木工运用巧妙的构思创造出传奇般的榫卯结构。构件之间,完全不用金属钉子。全凭榫卯就可以做到上下、左右、粗细斜直连接合理,面面俱到。其工艺之精确,扣合之严密,使人有天衣无缝之感。•榫卯必须做得松紧得宜、科学合理,如果榫大眼小,装榫时用力过大则易开裂,榫小眼大则易脱落。•软木榫眼,一般榫大眼小,用力装榫,•打入眼中,眼不裂而榫则压缩变小不会损坏。•硬木榫用锤子轻轻敲打可以装入眼中,即不裂开,也不脱落。明榫外侧面可明显见到榫头,榫头中间还可见到木销的痕迹,其优点是榫头深而实,可在榫头中间加木销,即使木材收缩,榫也不会脱落。弥补了古代加工技术、加工工具和粘合剂的不足。暗榫比明榫更加美观,可以尽显宫廷家具的高贵和与众不同。缺点是容易产生虚榫,即眼深而榫短,或眼大而榫小,用胶来填塞,影响结合牢度和耐固性。暗榫优点优点缺点缺点楔钉榫基本上是两片榫头合掌式的交搭,但两片榫之端又各出小舌,小舌入槽后便使两片榫头紧贴在一起,管住它们不能向上或向下移动。此后更在搭口中部剔凿方孔,将一枚断面为方形的、头粗尾细的楔钉贯穿过去,使两片榫头在向左和向右的方向上也不能拉开,于是两根弧形弯形材便严密地接成一体了楔钉榫中国建筑典型结构中国建筑典型结构廊桥廊桥廊廊桥桥廊桥底部廊桥底部基本结构单元六根杆件,纵向四根、横向两根,平面呈“井”字形。六根杆件,纵向四根、横向两根,平面呈“井”字形。利用受压产...
