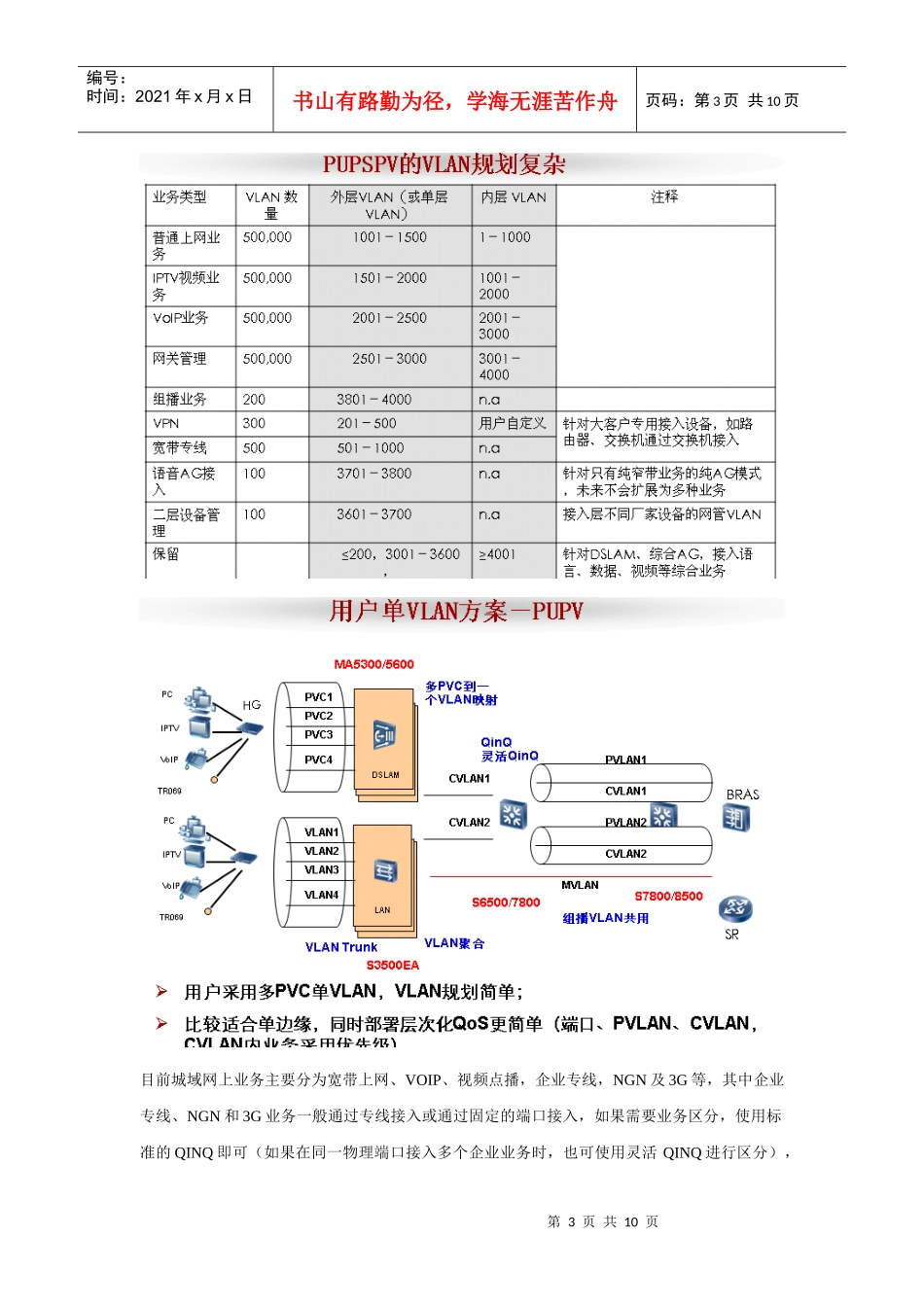

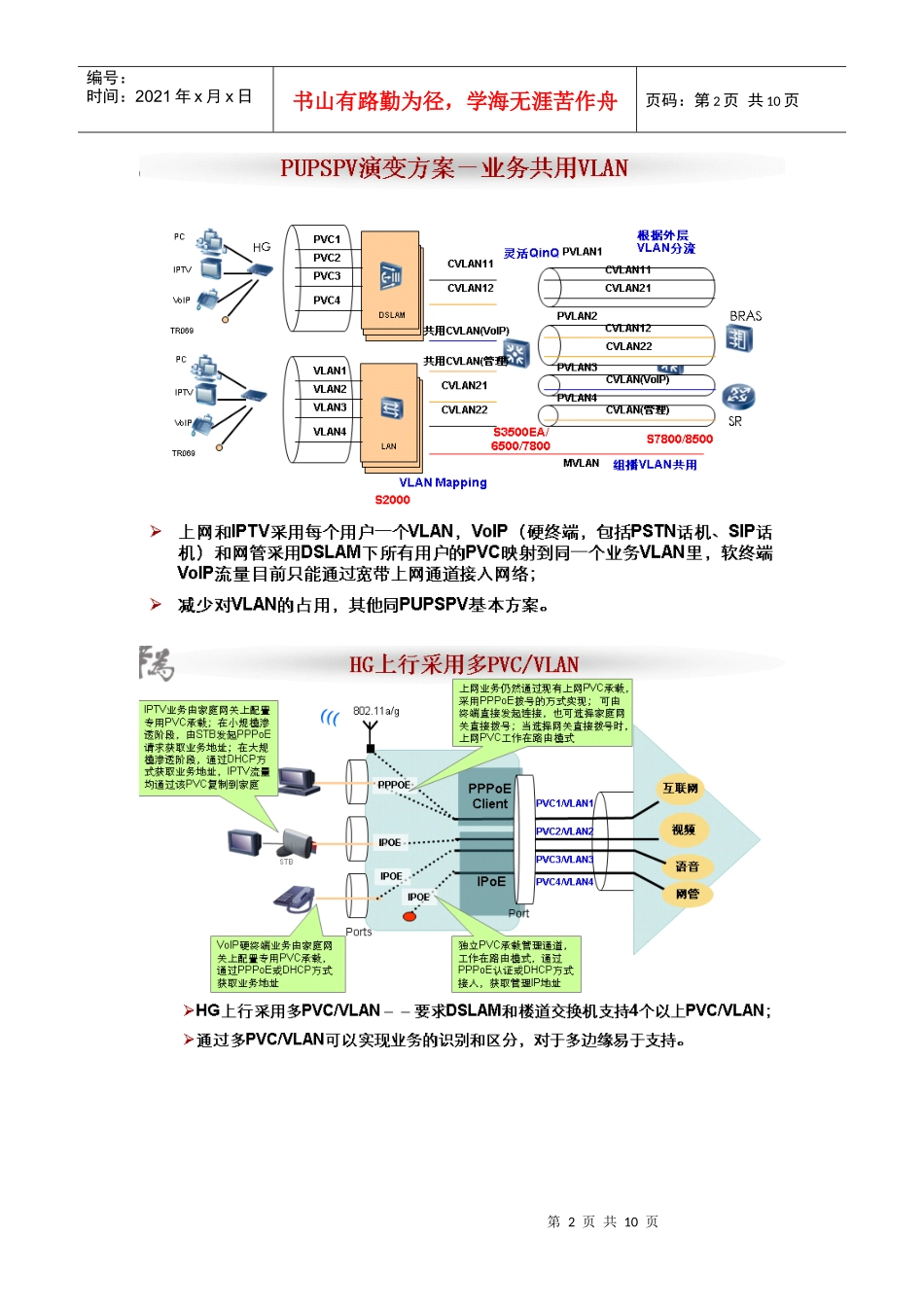

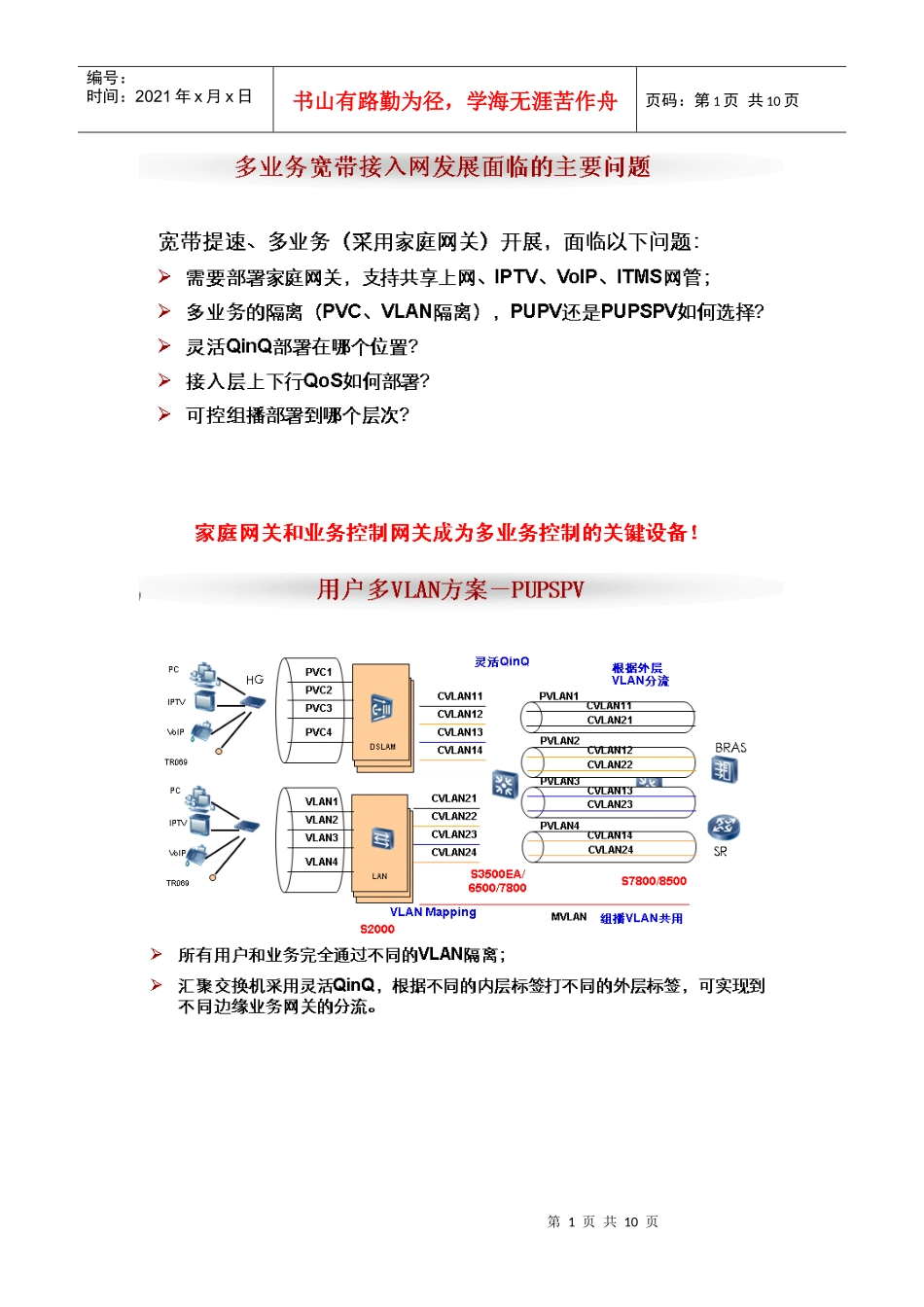

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页目前城域网上业务主要分为宽带上网、VOIP、视频点播，企业专线，NGN及3G等，其中企业专线、NGN和3G业务一般通过专线接入或通过固定的端口接入，如果需要业务区分，使用标准的QINQ即可（如果在同一物理端口接入多个企业业务时，也可使用灵活QINQ进行区分），第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页宽带上网，VOIP及视频点播一般涉及同一用户的不同业务，接入端依靠同一物理介质，为了对不同业务进行区分及实行不同的QOS标准，必须使用灵活QINQ进行操作。下面专门针对华为公司对公众业务上网/VOIP/及视频点播使用灵活QINQ解决方案进行阐述：DSLAM用户三PVC接入解决方案备注：灵活QINQVLAN标签规划设备业务内层VLAN标签外层VLAN标签流分类原则DSLAM1宽带上网1001-20001001VLAN标签区间DSLAM1VOIP2001-30002001VLAN标签区间DSLAM1IPTV3001-40003001VLAN标签区间DSLAM2宽带上网1001-20001002VLAN标签区间DSLAM2VOIP2001-30002002VLAN标签区间DSLAM2IPTV3001-40003002VLAN标签区间如上所示，DSLAM支持三PVC接入，每个用户分配三个VLAN，每VLAN对应一个PVC并对应一种业务，比如DSLAM1下的用户甲，分配三个VLAN,VLAN标签值分别为1001，2001，3001，VLAN1001对应宽带上网，VLAN2001对应VOIP业务，VLAN3001对应VOD业务，在业务进入S85交换机的下行端口后，下行端口启用灵活QINQ功能，根据用户VLANID分别打上不同的外层标签，如果用户数据外层标签为1001，直接在外层增加一层标签1001（该标签在公网唯一），业务进入S85上的宽带上网VLAN1001，数据分流到BAS设备，如果标签为2001，根据流规则，外层增加VLANTAG2001，业务分流到SR设备，同理，标签为3001的数据会增加一层外层标签3001，然后分流到SR。同理，在DSLAM2下的乙用户，其不同的业务可以分配不同的VLAN标签，注意，这里分配的VLAN标签可以和甲用户分配的标签相同，在进入S85后根据内层标签增加一个外层标签，注意，外层标签和甲用户分配的不同，主要是为了区分DLSAM的位置，也是为了最终定位用户。处理过程参见下图（除了VLAN定义不一样其他处理相同）：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页在这种组网方案中，内外两层标签很好的区分了业务、定位了用户，内层标签+外层标签可以定位到一个用户，外层标签标识了DLSAM位置，内层标签标识了DSLAM上用户的位置，外层标签标同时也标识了业务。S85交换机进行业务区分及分流，BAS或SR设备进行业务决策和QOS控制。在支持多PVC接入的DSLAM设备中，华为公司的DSLAM5600本身即支持灵活QINQ功能，在5600参与组网的情形下，灵活QINQ实现过程如下：三个PVC分别对应不同的业务，同一用户的不同业务全部对应接入一个VLAN，同时根据不同的PVC属性打上不同的COS标记，在DSLAM的上行出口，根据不同的COS打上不同的外层业务VLAN标签，这样，数据流到S85后，只需按照规划把不同的业务分向BAS或SR即可。在BAS或SR上进行集中的用户业务策略控制，实施H-QOS。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页支持灵活QINQ的DSLAM参与组网与上述普通DSLAM组网的区别主要有两点，一是最终用户可以使用的VLAN数量，普通DSALM情况下每DSLAM只能使用4096/3个VLAN（假设存在3种业务），支持灵活QINQ的DSLAM组网每DSLAM可以使用4096个VLAN（和业务种类没有关系）,二是普通DSLAM组网下上层设备必须支持灵活QINQ，以便对业务进行区分，支持灵活QINQ的DSLAM组网情况下，如果没有其他特殊需求，上层设备可以不需要支持灵活QINQ，只进行正常的转发即可，因为，进入的数据流已经是两层标签，外层标签代表业务和位置，内层标签代表用户。DSLAM单PVC接入解决方案备...
