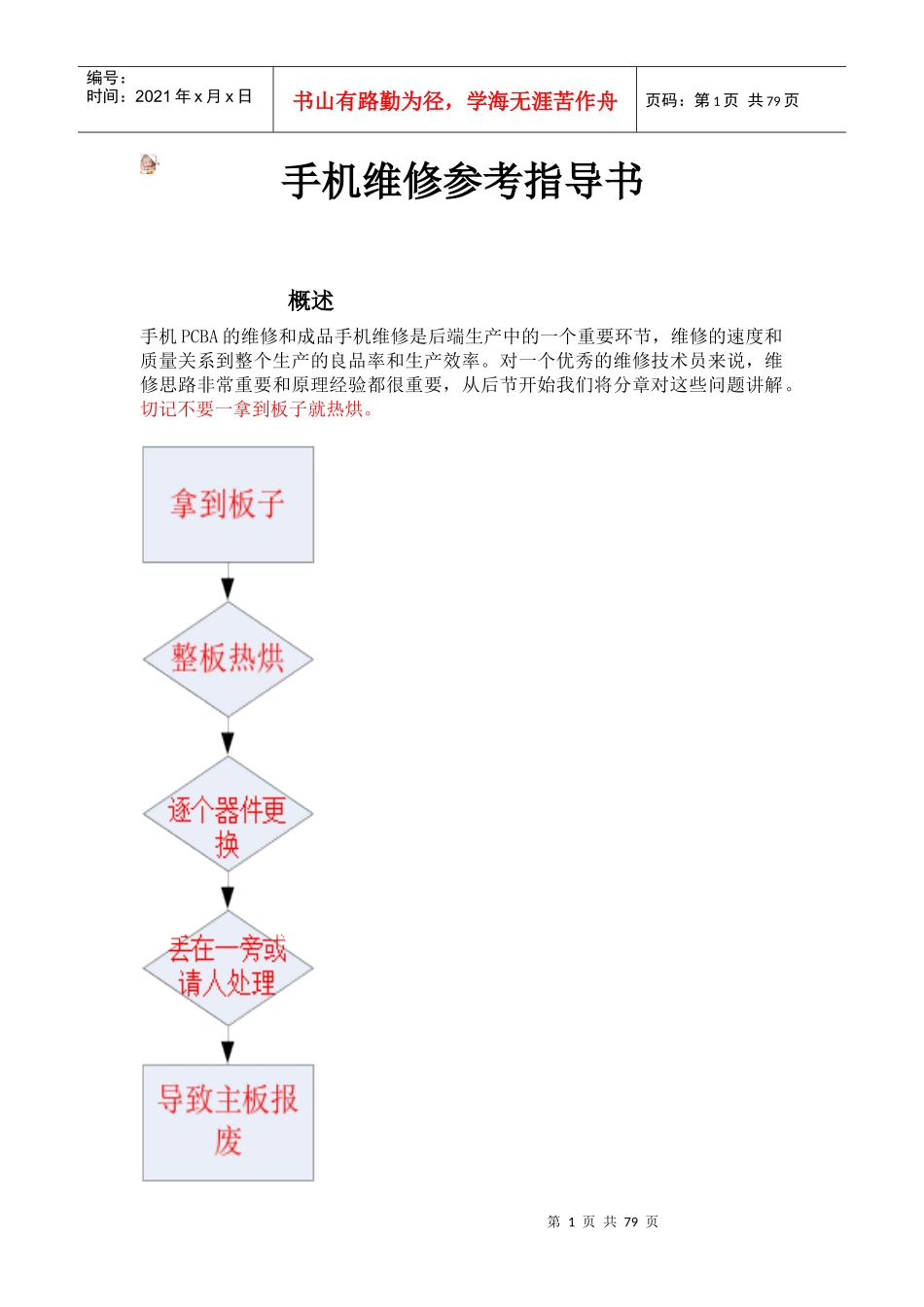

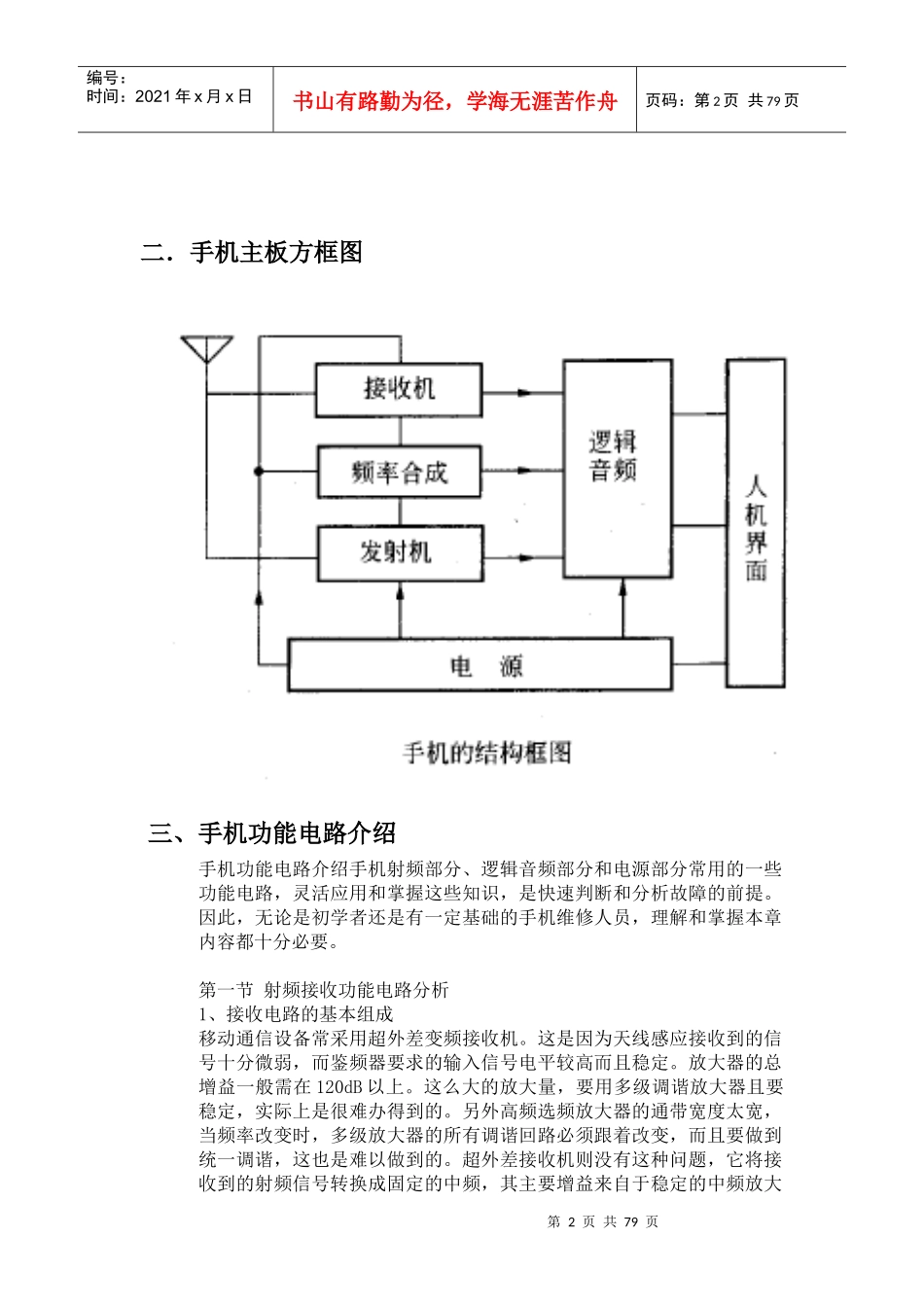

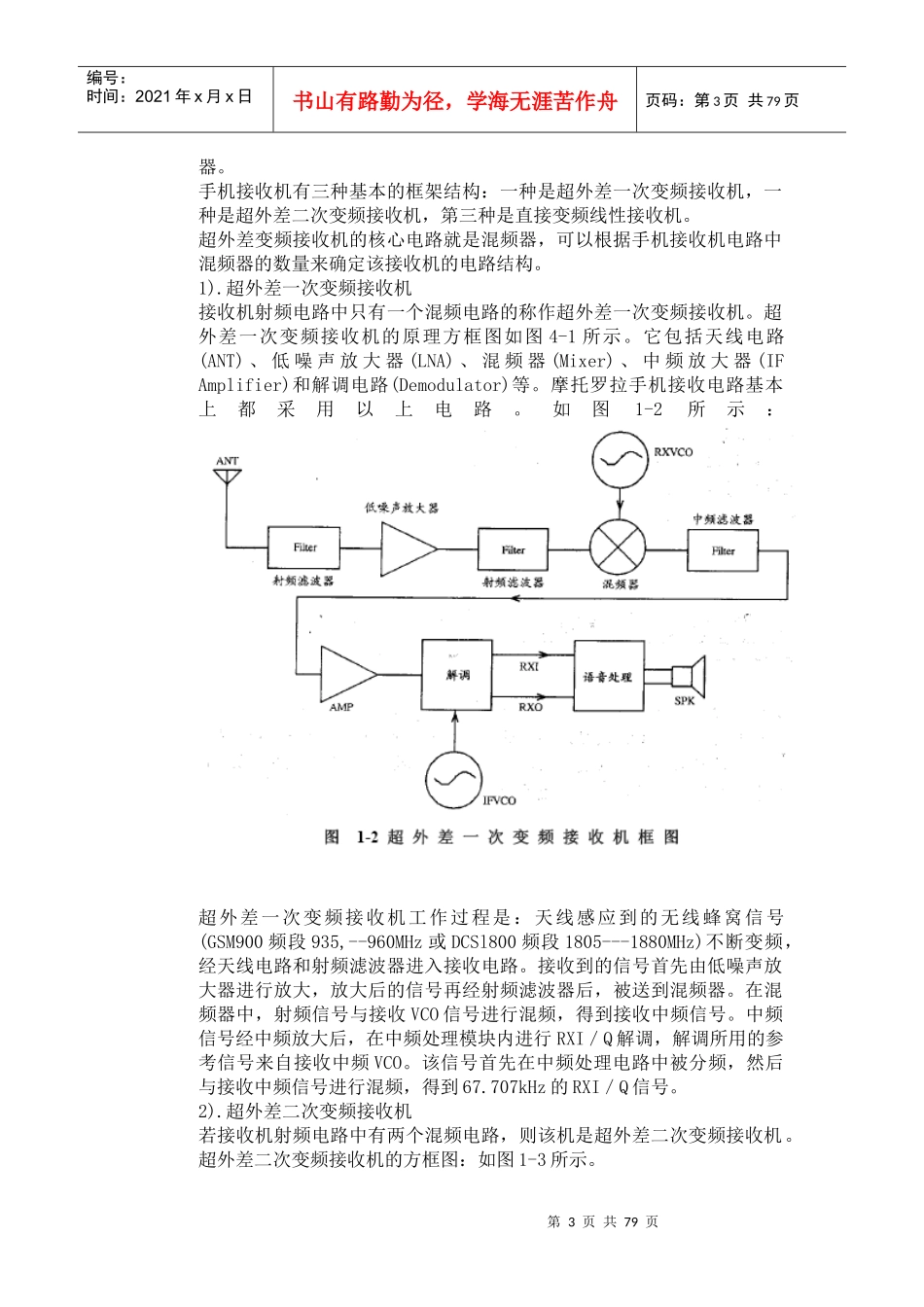

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页手机维修参考指导书概述手机PCBA的维修和成品手机维修是后端生产中的一个重要环节，维修的速度和质量关系到整个生产的良品率和生产效率。对一个优秀的维修技术员来说，维修思路非常重要和原理经验都很重要，从后节开始我们将分章对这些问题讲解。切记不要一拿到板子就热烘。第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页二．手机主板方框图三、手机功能电路介绍手机功能电路介绍手机射频部分、逻辑音频部分和电源部分常用的一些功能电路，灵活应用和掌握这些知识，是快速判断和分析故障的前提。因此，无论是初学者还是有一定基础的手机维修人员，理解和掌握本章内容都十分必要。第一节射频接收功能电路分析1、接收电路的基本组成移动通信设备常采用超外差变频接收机。这是因为天线感应接收到的信号十分微弱，而鉴频器要求的输入信号电平较高而且稳定。放大器的总增益一般需在120dB以上。这么大的放大量，要用多级调谐放大器且要稳定，实际上是很难办得到的。另外高频选频放大器的通带宽度太宽，当频率改变时，多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐，这也是难以做到的。超外差接收机则没有这种问题，它将接收到的射频信号转换成固定的中频，其主要增益来自于稳定的中频放大第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页器。手机接收机有三种基本的框架结构：一种是超外差一次变频接收机，一种是超外差二次变频接收机，第三种是直接变频线性接收机。超外差变频接收机的核心电路就是混频器，可以根据手机接收机电路中混频器的数量来确定该接收机的电路结构。1).超外差一次变频接收机接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。超外差一次变频接收机的原理方框图如图4-1所示。它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IFAmplifier)和解调电路(Demodulator)等。摩托罗拉手机接收电路基本上都采用以上电路。如图1-2所示：超外差一次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935,--960MHz或DCSl800频段1805---1880MHz)不断变频，经天线电路和射频滤波器进入接收电路。接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波器后，被送到混频器。在混频器中，射频信号与接收VCO信号进行混频，得到接收中频信号。中频信号经中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。该信号首先在中频处理电路中被分频，然后与接收中频信号进行混频，得到67.707kHz的RXI／Q信号。2).超外差二次变频接收机若接收机射频电路中有两个混频电路，则该机是超外差二次变频接收机。超外差二次变频接收机的方框图：如图1-3所示。第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页与一次变频接收机相比，二次变频接收机多了一个混频器和一个VCO，这个VCO在一些电路中被叫作IFVCO或VHFVCO。诺基亚手机、爱立信手机、三星、松下和西门子等手机的接收电路大多数属于这种电路结构。在图1-2和图1-3中，解调电路部分也有VCO，应注意的是，该处的VCO信号是用于解调，作参考信号而且该VCO信号通常来自两种方式：一是来自基准频率信号13MHz，另一种是来自专门的中频VCO。超外差二次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935~960MHz或DCSl800频段1805—1880MHz)经天线电路和射频滤波器进入接收电路。接收到的信号首先由低噪声放大器进行放大放大后的信号再经射频滤波后被送到第一混频器。在第一混频器中，射频信号接收VCO信号进行混频，得到接收第一中频信号。第一中频信号与接收第二本机振荡信号混频，得到接收第二中频。接收第二本机振荡来自VHFVCO电路。接收第二中频信号经二中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。该信号首先在中频处理电路中被分频，然后与接收中频...
